公布日：2023.10.24
申請日：2023.08.14
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/40(2023.01)N;C02F1/52(2023.01)N
摘要
本發明提供了一種特種材料生產線用污水處理裝置，涉及污水回收處理技術領域，包括生產線設備污水和生產線環境清理污水，生產線設備清理污水和生產線環境清理污水均通過管路與過濾設備連通，過濾設備通過管路與回收設備連通，過濾設備中的過濾網連接有保護機構，回收設備通過管路與進液主管連通，進液主管與沉淀池連通，沉淀池通過出液管與處理池連通，處理池連通有排放組件，通過設置保護機構，保護機構連接過濾網，對過濾網起到減震保護效果，能夠減緩湍急的污水對過濾網的沖擊力，降低了過濾網在污水的沖擊下發生損壞的風險，提高了過濾網的使用壽命。
權利要求書

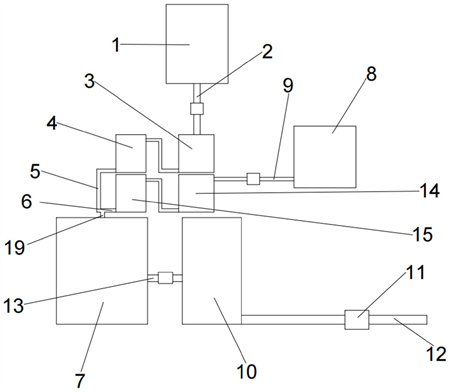

1.一種特種材料生產線用污水處理裝置，其特征在于，包括生產線設備污水（1）和生產線環境清理污水（8），生產線設備污水（1）和生產線環境清理污水（8）均通過管路與過濾設備連通，過濾設備通過管路與回收設備連通，過濾設備中的過濾網（18）連接有保護機構，回收設備通過管路與進液主管（19）連通，進液主管（19）與沉淀池（7）連通，沉淀池（7）通過出液管（13）與處理池（10）連通，處理池（10）連通有排放組件；沉淀池（7）連接有進水加料機構，進水加料機構包括固定殼（16），固定殼（16）設置在沉淀池（7）的前端，沉淀池（7）的后端連通有出液管（13），固定殼（16）的上端設有進水口（34），進水口（34）與進液主管（19）對應連通，進水口（34）與進水通路（33）連通，進水通路（33）與沉淀池（7）連通，進水通路（33）中安裝有水輪（35），水輪（35）與連接軸一固定連接，連接軸一貫穿進水通路（33）的左端與帶輪一（36）固定連接，帶輪一（36）通過傳送帶（37）與帶輪二（38）連接，帶輪二（38）通過連接帶（42）與帶輪三（41）連接，帶輪二（38）與連接軸三固定連接，帶輪三（41）與連接軸二固定連接，連接軸二和連接軸三貫穿沉淀池（7）的左端進入沉淀池（7）中并與攪拌葉固定連接，連接帶（42）與滑動軸（40）固定連接，滑動軸（40）與連接塊（17）中的連接槽（39）滑動連接；進水加料機構還包括沉淀池（7）的左右兩端對稱設置的安裝塊（45），安裝塊（45）與沉淀池（7）滑動連接，安裝塊（45）的上端設有安裝板一（46），安裝板一（46）上均勻布設有若干噴頭（47），噴頭（47）對應設置在沉淀池（7）的上方，若干噴頭（47）分別通過波紋管（44）與儲存箱（43）連通，儲存箱（43）中儲存有藥劑，儲存箱（43）固定設置在固定殼（16）的后端，左側的安裝塊（45）與連接塊（17）固定連接；還包括清潔機構，清潔機構包括自動清潔組件，自動清潔組件包括底座（20），底座（20）和固定殼（16）的內部設有工作腔（21），底座（20）固定設置在固定殼（16）和沉淀池（7）的下端，沉淀池（7）的側端設有液位傳感器（67），沉淀池（7）靠近固定殼（16）的一端設有開口，沉淀池（7）遠離固定殼（16）的一端下側貫穿設有出口（49），開口中設有清潔板（50），清潔板（50）與沉淀池（7）的下端接觸，清潔板（50）靠近工作腔（21）的一端與工作桿和擠壓板（48）固定連接，工作桿和擠壓板（48）上下分布，工作桿和擠壓板（48）均貫穿固定殼（16）的側端進入工作腔（21）中，且工作桿與固定桿（24）固定連接，固定桿（24）與螺紋塊（25）固定連接，螺紋塊（25）與導向桿（23）的螺紋段螺紋連接，導向桿（23）的圓柱段與支撐塊（22）轉動連接，支撐塊（22）固定設置在工作腔（21）中；自動清潔組件還包括沉淀池（7）的下端設置的密封槽，密封槽與密封塊（51）滑動連接，密封塊（51）和密封槽之間固定設有彈簧二（53），導向桿（23）的圓柱段與配合塊（56）的配合孔對應配合，配合孔與驅動軸一（57）滑動連接，驅動軸一（57）與固定塊（58）轉動連接，固定塊（58）固定設置在工作腔（21）中，驅動軸一（57）與雙頭電機固定連接，導向桿（23）靠近配合塊（56）的一端設有接觸開關，接觸開關與雙頭電機電連接，配合塊（56）和固定塊（58）之間轉動設有彈簧三（52），且彈簧三（52）套設在驅動軸一（57）上，配合塊（56）的外部設有配合槽，配合槽的傾斜端與推動塊（54）的連接孔（55）配合，推動塊（54）貫穿沉淀池（7）的下端和工作腔（21）的上端進入密封槽中，且推動塊（54）與密封塊（51）固定連接。
2.根據權利要求1所述的一種特種材料生產線用污水處理裝置，其特征在于，管路包括污水管一（2）和污水管二（9），污水管一（2）和污水管二（9）上均安裝有動力泵一，過濾設備包括過濾殼一（3）和過濾殼二（14），生產線設備污水（1）通過污水管一（2）與過濾殼一（3）的上側連通，生產線環境清理污水（8）通過污水管二（9）與過濾殼二（14）的上側連通。
3.根據權利要求2所述的一種特種材料生產線用污水處理裝置，其特征在于，管路還包括連通管一、連通管二、進液支管一（5）和進液支管二（6），回收設備包括回收殼一（4）和回收殼二（15），過濾殼一（3）的下側通過連通管一與回收殼一（4）的上側連通，回收殼一（4）的下側通過進液支管一（5）與進液主管（19）連通，過濾殼二（14）的下側通過連通管二與回收殼二（15）的上側連通，回收殼二（15）的下側通過進液支管二（6）與進液主管（19）連通。
4.根據權利要求3所述的一種特種材料生產線用污水處理裝置，其特征在于，過濾殼一（3）和過濾殼二（14）中均安裝有過濾網（18），回收殼一（4）和回收殼二（15）中均安裝有過濾袋。
5.根據權利要求1所述的一種特種材料生產線用污水處理裝置，其特征在于，排放組件包括排放管（12），排放管（12）與處理池（10）連通，排放管（12）上安裝有動力泵二（11）。
6.根據權利要求4所述的一種特種材料生產線用污水處理裝置，其特征在于，保護機構包括過濾殼一（3）左右兩端對稱設置的固定板（26），固定板（26）的上端固定設有電動伸縮桿（27），電動伸縮桿（27）與安裝板二（28）固定連接，安裝板二（28）與連接桿（29）固定連接，連接桿（29）貫穿滑動塊（30）的上端進入滑動腔中并與滑塊（31）固定連接，滑塊（31）與滑動腔滑動連接，滑塊（31）和滑動腔之間固定設有若干彈簧一（32），滑動塊（30）和過濾殼一（3）中的過濾槽側壁滑動連接，左右兩側的滑動塊（30）之間固定安裝有過濾網（18）。
發明內容
本發明提供一種特種材料生產線用污水處理裝置，用以解決上述提出的特種陶瓷材料生產線用污水在進入沉淀池之前需要先將污水中的大顆粒雜質通過過濾裝置進行過濾，過濾裝置通常采用過濾網進行過濾，但是在湍急的污水經過過濾網時若沖擊力過大，容易造成過濾網變形損壞，從而影響過濾網的使用壽命的技術問題。
為解決上述技術問題，本發明公開了一種特種材料生產線用污水處理裝置，包括生產線設備污水和生產線環境清理污水，生產線設備污水和生產線環境清理污水均通過管路與過濾設備連通，過濾設備通過管路與回收設備連通，過濾設備中的過濾網連接有保護機構，回收設備通過管路與進液主管連通，進液主管與沉淀池連通，沉淀池通過出液管與處理池連通，處理池連通有排放組件。
優選的，管路包括污水管一和污水管二，污水管一和污水管二上均安裝有動力泵一，過濾設備包括過濾殼一和過濾殼二，生產線設備污水通過污水管一與過濾殼一的上側連通，生產線環境清理污水通過污水管二與過濾殼二的上側連通。
優選的，管路還包括連通管一、連通管二、進液支管一和進液支管二，回收設備包括回收殼一和回收殼二，過濾殼一的下側通過連通管一與回收殼一的上側連通，回收殼一的下側通過進液支管一與進液主管連通，過濾殼二的下側通過連通管二與回收殼二的上側連通，回收殼二的下側通過進液支管二與進液主管連通。
優選的，過濾殼一和過濾殼二中均安裝有過濾網，回收殼一和回收殼二中均安裝有過濾袋。
優選的，排放組件包括排放管，排放管與處理池連通，排放管上安裝有動力泵二。
優選的，保護機構包括過濾殼一左右兩端對稱設置的固定板，固定板的上端固定設有電動伸縮桿，電動伸縮桿與安裝板固定連接，安裝板與連接桿固定連接，連接桿貫穿滑動塊的上端進入滑動腔中并與滑塊固定連接，滑塊與滑動腔滑動連接，滑塊和滑動腔之間固定設有若干彈簧一，滑動塊和過濾殼一中的過濾槽側壁滑動連接，左右兩側的滑動塊之間固定安裝有過濾網。
優選的，沉淀池連接有進水加料機構，進水加料機構包括固定殼，固定殼設置在沉淀池的前端，沉淀池的的后端連通有出液管，固定殼的上端設有進水口，進水口與進液主管對應連通，進水口與進水通路連通，進水通路與沉淀池連通，進水通路中安裝有水輪，水輪與連接軸一固定連接，連接軸一貫穿進水通路的左端與帶輪一固定連接，帶輪一通過傳送帶與帶輪二連接，帶輪二通過連接帶與帶輪三連接，帶輪二與連接軸三固定連接，帶輪三與連接軸二固定連接，連接軸二和連接軸三貫穿沉淀池的左端進入沉淀池7中并與攪拌葉固定連接，連接帶與滑動軸固定連接，滑動軸與連接塊中的連接槽滑動連接。
優選的，進水加料機構還包括沉淀池的左右兩端對稱設置的安裝塊，安裝塊與沉淀池滑動連接，安裝塊的上端設有安裝板，安裝板上均勻布設有若干噴頭，噴頭對應設置在沉淀池的上方，若干噴頭分別通過波紋管與儲存箱連通，儲存箱中儲存有藥劑，儲存箱固定設置在固定殼的后端，左側的安裝塊與連接塊固定連接。
優選的，還包括清潔機構，清潔機構包括自動清潔組件，自動清潔組件包括底座，底座和固定殼的內部設有工作腔，底座固定設置在固定殼和沉淀池的下端，沉淀池的側端設有液位傳感器，沉淀池靠近固定殼的一端設有開口，沉淀池遠離固定殼的一端下側貫穿設有出口，開口中設有清潔板，清潔板與沉淀池的下端接觸，清潔板靠近工作腔的一端與工作桿和擠壓板固定連接，工作桿和擠壓板上下分布，工作桿和擠壓板均貫穿固定殼的側端進入工作腔中，且工作桿與固定桿固定連接，固定桿與螺紋塊固定連接，螺紋塊與導向桿的螺紋段螺紋連接，導向桿的圓柱段與支撐塊轉動連接，支撐塊固定設置在工作腔中。
優選的，自動清潔組件還包括沉淀池的下端設置的密封槽，密封槽與密封塊滑動連接，密封塊和密封槽之間固定設有彈簧二，導向桿的圓柱段與配合塊的配合孔對應配合，配合孔與驅動軸一滑動連接，驅動軸一與固定塊轉動連接，固定塊固定設置在工作腔中，驅動軸一與雙頭電機固定連接，導向桿靠近配合塊的一端設有接觸開關，接觸開關與雙頭電機電連接，配合塊和固定塊之間轉動設有彈簧三，且彈簧三套設在驅動軸一上，配合塊的外部設有配合槽，配合槽的傾斜端與推動塊的連接孔配合，推動塊貫穿沉淀池的下端和工作腔的上端進入密封槽中，且推動塊與密封塊固定連接。
下面通過附圖和實施例，對本發明的技術方案做進一步的詳細描述。
與現有技術對比，本發明具備以下有益效果：
通過設置保護機構，保護機構連接過濾網，對過濾網起到減震保護效果，能夠減緩湍急的污水對過濾網的沖擊力，降低了過濾網在污水的沖擊下發生損壞的風險，提高了過濾網的使用壽命。
（發明人：羅文軍;鄧小灃;劉躍武;譚皓文;文金桃;李哲亮）
