公布日：2023.10.24
申請日：2023.07.26
分類號：C02F3/30(2023.01)I;C02F7/00(2006.01)I
摘要
本發明公開了戶用污水處理設備，包括厭氧池、缺氧池和好氧過濾池，所述厭氧池與缺氧池之間設置有厭氧隔板，厭氧隔板上部設置有厭氧過水孔，厭氧池底部設置有污泥池，厭氧池內在污泥池上方設置有厭氧填料，厭氧池內設置有中心筒，中心筒貫穿厭氧填料，中心筒側壁在厭氧填料上方固定的連通有進水管，進水管貫穿厭氧池側壁，且進水管與厭氧池側壁固定連接，厭氧池內設置有缺氧組合填料提升籃，本發明采用多環形結構設計，參考雙壁波紋管設計，增加設備強度，保證設備埋深2.5米以下不變形，采用納米柔性曝氣管，不怕設備變形、碰撞引起納米曝氣管脫落，三維螺旋結構固定在好氧填料提升籃外圍，增加氧氣利用率，減少曝氣風機功率。
權利要求書
1.一種戶用污水處理設備，包括厭氧池(1)、缺氧池(2)和好氧過濾池(3)，其特征在于：所述厭氧池(1)與缺氧池(2)之間設置有厭氧隔板(8)，厭氧隔板(8)上部設置有厭氧過水孔(9)，厭氧池(1)底部設置有污泥池(4)，厭氧池(1)內在污泥池(4)上方設置有厭氧填料(5)，厭氧池(1)內設置有中心筒(7)，中心筒(7)貫穿厭氧填料(5)，中心筒(7)側壁在厭氧填料(5)上方固定的連通有進水管(6)，進水管(6)貫穿厭氧池(1)側壁，且進水管(6)與厭氧池(1)側壁固定連接，厭氧池(1)內設置有缺氧組合填料提升籃(11)，缺氧組合填料提升籃(11)上設置有缺氧組合填料(12)，缺氧池(2)與好氧過濾池(3)之間設置有缺氧隔板(13)，缺氧隔板(13)底部開設有缺氧過水孔(15)，缺氧隔板(13)上部設置有好氧回流液計量V型槽(14)，好氧過濾池(3)內壁固定連接有氣體消化液集水槽(28)，氣體消化液集水槽(28)與好氧回流液計量V型槽(14)連通，好氧過濾池(3)底部設置有配水池(19)，好氧過濾池(3)在配水池(19)上方設置有配水花管(18)，好氧過濾池(3)在配水花管(18)上設置有好氧填料提升籃(21)，好氧填料提升籃(21)內設置有好氧填料(22)，好氧填料提升籃(21)外螺旋向上的繞設固定有納米曝氣管(20)，納米曝氣管(20)頂端連接有空氣軟管(16)，空氣軟管(16)頂端貫穿好氧過濾池(3)與曝氣風機連接，好氧過濾池(3)側壁固定連通有出水管(23)。
2.根據權利要求1所述的戶用污水處理設備，其特征在于：所述缺氧組合填料提升籃(11)底部設置有提升籃配重塊(10)。

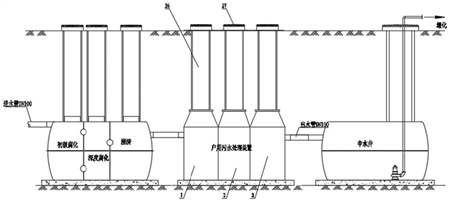

3.根據權利要求1所述的戶用污水處理設備，其特征在于：所述厭氧池(1)、缺氧池(2)和好氧過濾池(3)頂端的開口連接有長井筒(26)，長井筒(26)頂端在地面上設置有井蓋(27)。
4.根據權利要求1所述的戶用污水處理設備，其特征在于：所述進水管(6)與化糞池相連通。
5.根據權利要求1所述的戶用污水處理設備，其特征在于：所述好氧回流液計量V型槽(14)上設置有計量刻度線(25)。
6.根據權利要求1所述的戶用污水處理設備，其特征在于：所述好氧填料(22)為聚酯纖維并附著好氧細菌制成。
7.根據權利要求1所述的戶用污水處理設備，其特征在于：所述好氧過濾池(3)內壁在出水管(23)處設置有出水隔板(24)。
8.根據權利要求1所述的戶用污水處理設備，其特征在于：所述空氣軟管(16)上設置有外接閥門(17)。
發明內容
本發明的目的在于提供戶用污水處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種戶用污水處理設備，包括厭氧池、缺氧池和好氧過濾池，所述厭氧池與缺氧池之間設置有厭氧隔板，厭氧隔板上部設置有厭氧過水孔，厭氧池底部設置有污泥池，厭氧池內在污泥池上方設置有厭氧填料，厭氧池內設置有中心筒，中心筒貫穿厭氧填料，中心筒側壁在厭氧填料上方固定的連通有進水管，進水管貫穿厭氧池側壁，且進水管與厭氧池側壁固定連接，厭氧池內設置有缺氧組合填料提升籃，缺氧組合填料提升籃上設置有缺氧組合填料，缺氧池與好氧過濾池之間設置有缺氧隔板，缺氧隔板底部開設有缺氧過水孔，缺氧隔板上部設置有好氧回流液計量V型槽，好氧過濾池內壁固定連接有氣體消化液集水槽，氣體消化液集水槽與好氧回流液計量V型槽連通，好氧過濾池底部設置有配水池，好氧過濾池在配水池上方設置有配水花管，好氧過濾池在配水花管上設置有好氧填料提升籃，好氧填料提升籃內設置有好氧填料，好氧填料提升籃外螺旋向上的繞設固定有納米曝氣管，納米曝氣管頂端連接有空氣軟管，空氣軟管頂端貫穿好氧過濾池與曝氣風機連接，好氧過濾池側壁固定連通有出水管。
作為本發明進一步的方案：所述缺氧組合填料提升籃底部設置有提升籃配重塊。
作為本發明再進一步的方案：所述厭氧池、缺氧池和好氧過濾池頂端的開口連接有長井筒，長井筒頂端在地面上設置有井蓋。
作為本發明再進一步的方案：所述進水管與化糞池相連通。
作為本發明再進一步的方案：所述好氧回流液計量V型槽上設置有計量刻度線。
作為本發明再進一步的方案：所述好氧填料為聚酯纖維并附著好氧細菌制成。
作為本發明再進一步的方案：所述好氧過濾池內壁在出水管處設置有出水隔板。
作為本發明再進一步的方案：所述空氣軟管上設置有外接閥門。
與現有技術相比，本發明的有益效果是：1.本發明采用多環形結構設計，參考雙壁波紋管設計，增加設備強度，保證設備埋深2.5米以下不變形。
2.本發明采用納米柔性曝氣管，不怕設備變形、碰撞引起納米曝氣管脫落，三維螺旋結構固定在好氧填料提升籃外圍，增加氧氣利用率，減少曝氣風機功率。
3.本發明厭氧池、缺氧池和好氧過濾池整體設計，氣提的好氧回流液通過好氧回流液計量V型槽進入缺氧池中，不破缺氧池中生化反應，省去缺氧池中的曝氣系統，提升設備運行可靠性。
4.本發明通過將好氧回流液計量V型槽調節好氧回流液，能夠達到設計參數要求。
5.本發明中缺氧池中的缺氧組合填料固定在圓柱形的缺氧組合填料提升籃上，好氧過濾池中的好氧填料固定在圓柱形的好氧填料提升籃上，便于后期提升更換填料，同時更換填料時，可以采用潛污泵放入缺氧池和好氧過濾池底部清除污泥。
6.本發明通過在厭氧池底部設置污泥池，潛污泵通過中心筒放入污泥池中，方便對厭氧池底部的污泥池中的污泥清除。
7.本發明中曝氣納米管采用空氣軟管從加長井筒內與外部曝氣風機連接，避免由于設備基礎沉降以及周圍土體沉降引起曝氣管斷裂，影響設備正常運行。
（發明人：田文杰;李潔;馬莉達;張琳琳;高可可;劉海燕）
