公布日：2023.12.15
申請日：2023.10.13
分類號：C02F1/52(2023.01)I
摘要
本發明公開了一種用于工業自動化的工業廢水處理設備，涉及廢水處理技術領域，包括工作筒，工作筒內置有混合組件，運動倉底部固定連接有排料組件，運動倉頂部固定連接有進料組件，本發明通過合理設計和控制運動倉的下沉操作，利用運動倉的浮力，減少了外部驅動源的需求，運動倉底部配備攪拌扇葉，能夠使得絮凝劑在運動過程中均勻混合，提高了混合效果，這個裝置利用運動倉的自身重量和浮力的平衡，通過螺紋桿的控制實現運動倉的下降和上浮，在添加絮凝劑的過程中，運動倉的轉速會根據螺紋的設計而變化，實現絮凝劑的均勻混合，運動倉的密度逐漸減小，使得運動倉開始上浮，只需控制進料管、出水管和絮凝液管的工作次序，實現自動化操作。
權利要求書

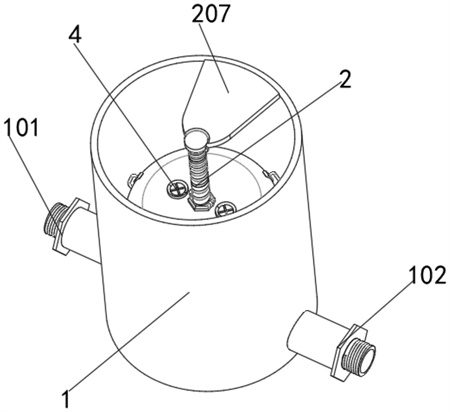

1.一種用于工業自動化的工業廢水處理設備，其特征在于，包括工作筒(1)，所述工作筒(1)內置有混合組件(2)，所述混合組件(2)包括運動倉(201)，所述運動倉(201)設置在工作筒(1)內且與工作筒(1)軸線重合，所述運動倉(201)底部固定連接有排料組件(3)，所述運動倉(201)頂部固定連接有進料組件(4)，所述工作筒(1)底部一側固定連接有進水管(101)，所述工作筒(1)底部另一側固定連接有排水管，所述運動倉(201)為中空腔體結構，所述運動倉(201)頂部設置有連接筒(202)，所述連接筒(202)底部一端貫穿運動倉(201)延伸至工作筒(1)內，所述連接筒(202)與運動倉(201)固定連接，所述連接筒(202)內套接有螺紋桿(204)，所述螺紋桿(204)頂部一端螺紋螺距小于自身底部一端螺紋螺距。
2.根據權利要求1所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述連接筒(202)內壁兩側固定連接有與螺紋桿(204)表面螺紋槽相匹配的導向座(203)，兩側所述導向座(203)沿連接筒(202)軸線對稱分布，所述連接筒(202)通過導向座(203)與螺紋桿(204)螺紋連接，所述螺紋桿(204)底部固定連接有下限位座(205)，所述螺紋桿(204)頂部固定連接有上限位座(206)，所述上限位座(206)一側固定連接有固定臺(207)，所述固定臺(207)遠離上限位座(206)的一端與工作筒(1)內壁固定連接。
3.根據權利要求2所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述上限位座(206)兩側固定連接有上定位板(208)，兩側所述上定位板(208)繞螺紋桿(204)軸線均勻分布，所述連接筒(202)頂部兩側固定連接有下定位板(209)，所述運動倉(201)四周固定連接有多個連接座(210)，多個所述連接座(210)繞運動倉(201)軸線均勻分布，所述連接座(210)遠離運動倉(201)的一面固定連接有弧形桿(211)，所述弧形桿(211)遠離連接座(210)的一端延伸至運動倉(201)底部，所述弧形桿(211)底部一端固定連接有攪拌扇葉(212)，所述攪拌扇葉(212)設置在運動倉(201)底部。
4.根據權利要求1所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述排料組件(3)包括多個固定筒(301)，所述固定筒(301)頂部一端貫穿運動倉(201)倉底延伸至倉內，所述固定筒(301)與運動倉(201)底部固定連接，多個所述固定筒(301)繞運動倉(201)軸線均勻分布，所述固定筒(301)內腔底部固定連接有固定環(302)。
5.根據權利要求4所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述固定環(302)內套接伸縮彈簧(303)，所述固定筒(301)內置有運動球(304)，所述運動球(304)底部開設有固定槽(305)，所述伸縮彈簧(303)遠離固定環(302)的一端與固定槽(305)槽底接觸，所述運動球(304)四周開設有安裝環槽(306)。
6.根據權利要求5所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述安裝環槽(306)內套接有密封環(307)，所述密封環(307)外環壁與固定筒(301)內壁滑動連接，所述固定筒(301)四周開設有多個連通孔(308)，多個所述連通孔(308)繞固定筒(301)軸線均勻分布，所述固定筒(301)設置在密封環(307)底部，所述連通孔(308)通過固定筒(301)與運動倉(201)連通。
7.根據權利要求1所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述進料組件(4)包括兩個進料筒(401)，所述進料筒(401)設置在運動倉(201)頂部兩側，所述進料筒(401)底部一端貫穿運動倉(201)延伸至倉內，所述進料筒(401)與運動倉(201)連通，所述進料筒(401)與運動倉(201)固定連接。
8.根據權利要求7所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述進料筒(401)內壁開設有四個安裝槽(402)，四個所述安裝槽(402)繞進料筒(401)軸線均勻分布，所述安裝槽(402)內壁兩側固定連接有安裝筒(403)，所述安裝筒(403)沿安裝槽(402)軸線對稱分布，所述安裝筒(403)內腔底部轉動連接有轉動桿(404)，所述轉動桿(404)兩端套接有扭簧(405)。
9.根據權利要求8所述的一種用于工業自動化的工業廢水處理設備，其特征在于，所述扭簧(405)設置在安裝筒(403)內，所述扭簧(405)一端與轉動桿(404)表面固定連接，所述扭簧(405)另一端與安裝筒(403)內壁固定連接，所述轉動桿(404)表面套接有連接桿(406)，所述連接桿(406)一端與轉動桿(404)固定連接，所述連接桿(406)另一端固定連接有封閉板(407)。
10.根據權利要求9所述的一種用于工業自動化的工業廢水處理設備，其特征在于，四個所述封閉板(407)共同組成一個完全的圓形結構并將進料筒(401)完全封閉，所述封閉板(407)一側開設有滑動槽(408)，所述封閉板(407)另一側固定連接有橡膠條(409)，所述橡膠條(409)與滑動槽(408)槽壁滑動連接，所述安裝筒(403)延伸出運動倉(201)的高度小于連接筒(202)延伸出運動倉(201)的高度。
發明內容
本發明的目的在于提供一種用于工業自動化的工業廢水處理設備，以解決上述背景技術中提出的問題。
為實現上述發明目的，本發明采用如下技術方案：
本發明提供的一種用于工業自動化的工業廢水處理設備，包括工作筒，所述工作筒內置有混合組件，所述混合組件包括運動倉，所述運動倉設置在工作筒內且與工作筒軸線重合，所述運動倉底部固定連接有排料組件，所述運動倉頂部固定連接有進料組件，所述工作筒底部一側固定連接有進水管，所述工作筒底部另一側固定連接有排水管，所述運動倉為中空腔體結構，所述運動倉頂部設置有連接筒，所述連接筒貫穿運動倉延伸至工作筒內，所述連接筒與運動倉固定連接，所述連接筒內套接有螺紋桿，所述螺紋桿頂部一端螺紋螺距小于自身底部一端螺紋螺距。
優選的，所述連接筒內壁兩側固定連接有與螺紋桿表面螺紋槽相匹配的導向座，兩側所述導向座沿連接筒軸線對稱分布，所述連接筒通過導向座與螺紋桿螺紋連接，所述螺紋桿底部固定連接有下限位座，所述螺紋桿頂部固定連接有上限位座，所述上限位座一側固定連接有固定臺，所述固定臺遠離上限位座的一端與工作筒內壁固定連接。
優選的，所述上限位座兩側固定連接有上定位板，兩側所述上定位板繞螺紋桿軸線均勻分布，所述連接筒頂部兩側固定連接有下定位板，所述運動倉四周固定連接有多個連接座，多個所述連接座繞運動倉軸線均勻分布，所述連接座遠離運動倉的一面固定連接有弧形桿，所述弧形桿遠離連接座的一端延伸至運動倉底部，所述弧形桿底部一端固定連接有攪拌扇葉，多個所述攪拌扇葉設置在運動倉底部。
優選的，所述排料組件包括多個固定筒，所述固定筒頂部一端貫穿運動倉倉底延伸至倉內，所述固定筒與運動倉底部固定連接，多個所述固定筒繞運動倉軸線均勻分布，所述固定筒內腔底部固定連接有固定環。
優選的，所述固定環內套接伸縮彈簧，所述固定筒內置有運動球，所述運動球底部開設有固定槽，所述伸縮彈簧遠離固定環的一端與固定槽槽底接觸，所述運動球四周開設有安裝環槽。
優選的，所述安裝環槽內套接有密封環，所述密封環外環壁與固定筒內壁滑動連接，所述固定筒四周開設有多個連通孔，多個所述連通孔繞固定筒軸線均勻分布，所述固定筒設置在密封環底部，所述連通孔通過固定筒與運動倉連通。
優選的，所述進料組件包括兩個進料筒，所述進料筒設置在運動倉頂部兩側，所述進料筒底部一端貫穿運動倉延伸至倉內，所述進料筒與運動倉連通，所述進料筒與運動倉固定連接。
優選的，所述進料筒內壁開設有四個安裝槽，四個所述安裝槽繞進料筒軸線均勻分布，所述安裝槽內壁兩側固定連接有安裝筒，所述安裝筒沿安裝槽軸線對稱分布，所述安裝筒內腔底部轉動連接有轉動桿，所述轉動桿兩端套接有扭簧。
優選的，所述扭簧設置在安裝筒內，所述扭簧一端與轉動桿表面固定連接，所述扭簧另一端與安裝筒內壁固定連接，所述轉動桿表面套接有連接桿，所述連接桿一端與轉動桿固定連接，所述連接桿另一端固定連接有封閉板。
優選的，四個所述封閉板共同組成一個完全的圓形結構并將進料筒完全封閉，所述封閉板一側開設有滑動槽，所述封閉板另一側固定連接有橡膠條，所述橡膠條與滑動槽槽壁滑動連接，所述安裝筒延伸出運動倉的高度小于連接筒延伸出運動倉的高度。
與現有技術相比，以上一個或多個技術方案存在以下有益效果：
本發明通過合理設計和控制運動倉的下沉操作，確保每次運動倉在滿載后進行下沉，并避免了廢水的回流，裝置利用運動倉的自身重量和浮力的平衡，通過螺紋桿的控制實現運動倉的下降和上浮，減少了外部驅動源的需求，節約能源，運動倉底部配備攪拌扇葉，能夠使得絮凝劑在運動過程中均勻混合，提高了混合效果，在添加絮凝劑的過程中，運動倉的轉速會根據螺紋的設計而變化，從而實現絮凝劑的均勻混合，隨著絮凝液的排出，運動倉的密度逐漸減小，使得運動倉開始上浮，控制進料管、出水管和絮凝液管的工作次序可以配合運動倉的工作過程進行調控，實現自動化操作，提高廢水處理效率，無需額外的驅動源，該裝置適用于各種廢水處理場景，能夠有效去除懸浮物和污染物，提高廢水處理效率和質量。
（發明人：胡棟乾）
