公布日：2023.10.24

申請日：2023.07.03

分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F3/12(2023.01)N;C02F3/32(2023.01)N;C02F3/34(2023.01)N;C02F101/30(2006.01)N;C02F1/00(2023.01)N

摘要

本發明公開了一種曝氣排泥污水處理井及其高負荷人工濕地，屬于污水處理技術領域，處理井包括豎井、曝氣管以及排泥管，豎井的井壁上布滿過水孔，排泥管包括自帶啟閉閥的排泥管段和布設有進泥曝氣孔的進泥管段，進泥管段水平布設在豎井的底部，進泥管段一端封閉，另一端與排泥管段連通，排泥管段另一端從豎井的頂部伸出，曝氣管一端連通有曝氣設備，另一端與排泥管段連通，連通位置靠近并位于進泥管段的上方，具有曝氣和排泥雙重功能，開啟排泥功能可對超量無機污染物進行處理，通過曝氣功能產生好氧環境。人工濕地包括處理池，處理池內設有曝氣排泥污水處理井，豎井呈矩陣式排列在處理池內，豎井外填充有濕地基質，濕地基質層高小于豎井的高度。

權利要求書

1.一種曝氣排泥污水處理井，其特征在于，包括豎井、曝氣管以及排泥管，所述豎井的井壁上周向布滿有與外界相通的過水孔，所述排泥管包括自帶啟閉閥的排泥管段和布設有進泥曝氣孔的進泥管段，所述進泥管段水平布設在所述豎井的底部，所述進泥管段的一端封閉，所述進泥管段的另一端與所述排泥管段的一端連通，所述排泥管段的另一端從所述豎井的頂部延伸至外界，所述曝氣管的一端連通有曝氣設備，所述曝氣管的另一端與所述排泥管段連通，所述曝氣管與所述排泥管段連通位置靠近并位于所述進泥管段的上方。

2.根據權利要求1所述的一種曝氣排泥污水處理井，其特征在于，所述進泥管段的上方架設有自帶污泥落孔的隔離托盤，所述隔離托盤上承托有用于切割所述進泥曝氣孔排出的氣泡的切割碎泡層。

3.根據權利要求2所述的一種曝氣排泥污水處理井，其特征在于，所述切割碎泡層包括塑料筐和填充在所述塑料筐內的不銹鋼刨花。

4.根據權利要求3所述的一種曝氣排泥污水處理井，其特征在于，所述不銹鋼刨花的填充厚度為200～400mm。

5.根據權利要求1所述的一種曝氣排泥污水處理井，其特征在于，所述曝氣管的管徑小于所述排泥管的管徑。

6.根據權利要求5所述的一種曝氣排泥污水處理井，其特征在于，所述豎井為HDPE雙壁波紋管。

7.根據權利要求1所述的一種曝氣排泥污水處理井，其特征在于，所述進泥管段距離所述豎井的底部為80～120mm，所述曝氣管與所述排泥管段連通位置距離所述豎井的底部為300～500mm。

8.一種高負荷人工濕地，其特征在于，包括處理池，所述處理池內布設有如權利要求1至7任意一項所述的曝氣排泥污水處理井，所述豎井以呈矩陣式排列在所述處理池內，所述豎井外填充有濕地基質，所述濕地基質的層高小于所述豎井的高度。

9.根據權利要求8所述的一種高負荷人工濕地，其特征在于，相鄰兩個所述豎井的中心間距為1500～4000mm，所述豎井的直徑為315mm。

10.根據權利要求8所述的一種高負荷人工濕地，其特征在于，所述濕地基質為火山巖顆粒。

發明內容

本發明的目的是解決上述技術問題，提供一種曝氣排泥污水處理井及其高負荷人工濕地，曝氣排泥污水處理井具有曝氣和排泥雙重功能，將其安裝在污水處理池或人工濕地中，開啟排泥功能能夠對超量進入濕地的無機污染物進行處理，通過曝氣功能產生好氧環境，能夠提供好氧處理，保證了小型污水處理系統人工濕地的持續高效運行。

為實現上述目的，本發明提供了如下方案：本發明公開了一種曝氣排泥污水處理井，包括豎井、曝氣管以及排泥管，所述豎井的井壁上周向布滿有與外界相通的過水孔，所述排泥管包括自帶啟閉閥的排泥管段和布設有進泥曝氣孔的進泥管段，所述進泥管段水平布設在所述豎井的底部，所述進泥管段的一端封閉，所述進泥管段的另一端與所述排泥管段的一端連通，所述排泥管段的另一端從所述豎井的頂部延伸至外界，所述曝氣管的一端連通有曝氣設備，所述曝氣管的另一端與所述排泥管段連通，所述曝氣管與所述排泥管段連通位置靠近并位于所述進泥管段的上方。

優選地，所述進泥管段的上方架設有自帶污泥落孔的隔離托盤，所述隔離托盤上承托有用于切割所述進泥曝氣孔排出的氣泡的切割碎泡層。

優選地，所述切割碎泡層包括塑料筐和填充在所述塑料筐內的不銹鋼刨花。

優選地，所述不銹鋼刨花的填充厚度為200～400mm。

優選地，所述曝氣管的管徑小于所述排泥管的管徑。

優選地，所述豎井為HDPE雙壁波紋管。

優選地，所述進泥管段距離所述豎井的底部為80～120mm，所述曝氣管與所述排泥管段連通位置距離所述豎井的底部為300～500mm。

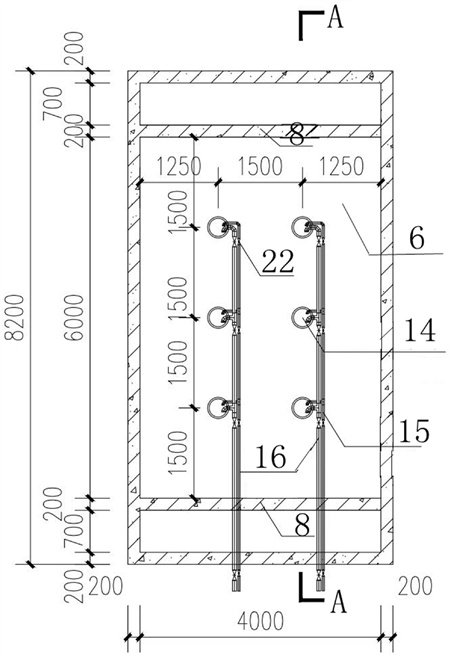

還公開了一種高負荷人工濕地，包括處理池，所述處理池內布設有曝氣排泥污水處理井，所述豎井以呈矩陣式排列在所述處理池內，所述豎井外填充有濕地基質，所述濕地基質的層高小于所述豎井的高度。

優選地，相鄰兩個所述豎井的中心間距為1500～4000mm，所述豎井的直徑為315mm。

優選地，所述濕地基質為火山巖顆粒。

本發明相對于現有技術取得了以下技術效果：

1.本發明所公開的曝氣排泥污水處理井，曝氣管、排泥管一體化設計，通過啟閉閥的開啟切換，能夠實現曝氣和排泥雙重功能，將其安裝在污水處理池或人工濕地中，開啟排泥功能能夠對超量進入濕地的無機污染物進行處理，通過曝氣功能產生好氧環境，能夠提供好氧處理，保證了小型污水處理系統人工濕地的持續高效運行，可有效應用于村鎮級的中小型生活污水處理領域。

2.本發明所公開的高負荷人工濕地，內設有矩陣排列的曝氣排泥污水處理井，可根據需要開啟排泥功能，對超量無機污染物進行處理，避免泥沙和無機物堆積，繼而避免人工濕地出現堵塞，造成短流甚至斷流堵塞的現象，矩陣排列的曝氣排泥污水處理井能夠在人工濕地中形成多處交替的好氧、缺氧以及厭氧環境，在濕地中形成了好氧、缺氧、厭氧交替進行的處理過程，相較于單一純氧濕地或厭氧濕地，交替處理方式能夠大幅度提高濕地的污染物去除能力。

（發明人：葉少林;師曠璽;王常紅）
