公布日：2023.10.24
申請日：2023.08.10
分類號：C02F3/00(2023.01)I;E03F5/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于污水處理領域，尤其涉及一種污水生物除臭設備，它包括傳送機構A、電機A、吸附單元、傳送帶、電機B、傳送機構B，其中安裝于污水流道內且被電機A驅動的傳送機構A上具有對污水中固體垃圾進行有效打撈并將被其打撈出水的固體垃圾轉移至被電機B驅動的傳送帶上的結構。本發明集固體垃圾清理和有機物生物分解為一體，有效減少了污水處理參與的設備數量，降低設備成本。
權利要求書
1.一種污水生物除臭設備，其特征在于：它包括傳送機構A、電機A、吸附單元、傳送帶、電機B、傳送機構B，其中安裝于污水流道內且被電機A驅動的傳送機構A上具有對污水中固體垃圾進行有效打撈并將被其打撈出水的固體垃圾轉移至被電機B驅動的傳送帶上的結構；安裝于傳送機構A的若干吸附單元在傳送機構A帶動下對流經污水中的有機物和臭味進行有效吸附；隔壁生物池內安裝有在電機C驅動下長距離運動的傳送機構B，安裝于傳送機構B的若干吸附單元上吸附的有機物在其隨傳送機構B長距離運動過程中得到有效的生物分解；傳送機構A和傳送機構B的兩側具有將傳送機構A上充分吸附有機物的出水吸附單元轉移至傳送機構B上的同時將傳送機構B上有機物被充分分解的出水吸附單元轉移至傳送機構A的結構。
2.根據權利要求1所述的一種污水生物除臭設備，其特征在于：所述傳送機構A包括板條A、板條B、叉條A、叉條B、垃圾鉤、傳輸輥A、電機A，其中對水流不形成阻擋且與流道等寬的若干網狀板條A以首尾依次鉸接的傳輸帶形式安裝于兩個被電機A驅動的傳輸輥A上，板條A形成的傳輸帶的上端向水流反方向傾斜；任意相鄰兩個板條A之間的鉸接軸上均鉸接有與流道等寬的板條B，板條B與相應兩個板條A之間具有使得板條B與相應兩個板條A之間的夾角始終保持相等的結構；每個板條B的末端均具有叉條A和叉條B，叉條B末端具有鉤掛固體垃圾的垃圾鉤；每個板條B上的叉條A均與相鄰板條B上的叉條B交叉配合；任意相鄰兩個板條B與相應板條A之間形成一個容納吸附單元的空間。
3.根據權利要求2所述的一種污水生物除臭設備，其特征在于：所述板條B上安裝有兩個相互嚙合的齒輪A，兩個齒輪A與相應板條B鉸接處之間的軸心間距相等，兩個齒輪A與相應兩個板條A上以相應鉸接軸軸線為圓心軸線的弧形齒條A一一對應嚙合。
4.根據權利要求2所述的一種污水生物除臭設備，其特征在于：所述兩個傳輸輥A所在的輥軸上均安裝有帶輪A，兩個帶輪A之間通過同步帶A傳動連接。
5.根據權利要求2所述的一種污水生物除臭設備，其特征在于：所述傳送機構B包括容器筒、連桿、傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G、傳輸輥H、電機C，其中用來容納吸附單元且與生物池等寬的若干網狀容器筒以首尾依次鉸接的傳輸帶形式安裝于被電機C同步驅動的傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G和傳輸輥H上，傳輸輥B與傳輸輥A軸向相對；任意相鄰兩個容器筒之間通過鉸接的連桿連接。
6.根據權利要求5所述的一種污水生物除臭設備，其特征在于：所述傳輸輥B所在輥軸上安裝有帶輪B，帶輪B通過同步帶B與傳輸輥F所在輥軸上的帶輪C傳動連接，傳輸輥F所在輥軸上的齒輪B通過兩個相互嚙合的齒輪C與傳輸輥H所在輥軸上的齒輪D傳動連接；傳輸輥F所在輥軸上的帶輪D通過同步帶C與傳輸帶E所在輥軸上帶輪E傳動連接；傳輸輥E所在輥軸上的帶輪F通過同步帶D與傳輸輥D所在輥軸上的帶輪G傳動連接；傳輸輥D所在輥軸上的帶輪H通過同步帶E與傳輸輥C所在輥軸上的帶輪I傳動連接；傳輸輥G所在輥軸上的帶輪J通過同步帶F與傳輸輥H所在輥軸上的帶輪K傳動連接。
7.根據權利要求6所述的一種污水生物除臭設備，其特征在于：所述帶輪B與帶輪C的半徑比等于傳輸輥B與傳輸輥F的半徑比；齒輪B與齒輪D的傳動比等于傳輸輥H與傳輸輥F的半徑比；帶輪D與帶輪E的半徑比等于傳輸輥F與傳輸輥E的半徑比；帶輪F與帶輪G的半徑比等于傳輸輥E與傳輸輥D的半徑比；帶輪H與帶輪I的半徑比等于傳輸輥D與傳輸輥C的半徑比；帶輪J與帶輪K的半徑比等于傳輸輥G與傳輸輥H的半徑比。
8.根據權利要求5所述的一種污水生物除臭設備，其特征在于：所述吸附單元包括板條C、板條D、側板、板條E、板簧A、板條F、板條G、板簧B、板條H、吸附材料，其中與流道或生物池等寬且與板條A配合的網狀板條C的兩端均安裝有與流道或生物池等寬的板條D，每個板條D的末端均鉸接有與流道或生物池等寬且與板條B配合的帶勾板網狀板條E并安裝有對相應板條E擺動復位的板簧A；板條C的兩側端均安裝有側板；板條C、兩個板條D、兩個板條E與兩個側板之間形成用來填充吸附材料的空間；兩個側板之間固定有兩個相互平行的板條F和阻止水流經兩個板條F之間向板條C流動的板條H，每個板條F末端均鉸接有與相應側板條D配合的板條G并安裝有對板條G擺動復位的板簧B。
9.根據權利要求5所述的一種污水生物除臭設備，其特征在于：所述流道和生物池的兩側均安裝有導套，每個導套內均沿傳輸輥A或傳輸輥B的軸向滑動有頂桿，兩個頂桿與傳送機構B上出水的兩個相鄰容器筒或與傳送機構A上出水的兩個間隔分布的由兩個板條B與相應板條A形成的空間一一對應；每個頂桿上均安裝喲齒條B；兩個齒條B與安裝于地面上電機D的輸出軸上的齒輪E嚙合。
10.根據權利要求5所述的一種污水生物除臭設備，其特征在于：所述傳輸輥A的外柱面上均有與板條A配合的橡膠層；傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G和傳輸輥H的外柱面上均具有與容器筒配合的橡膠層；容器筒的一端具有便于吸附單元從傳送機構A上進入的引導擴口。
發明內容
為解決現有技術中的所述缺陷，本發明公開一種污水生物除臭設備，它是采用以下技術方案來實現的。

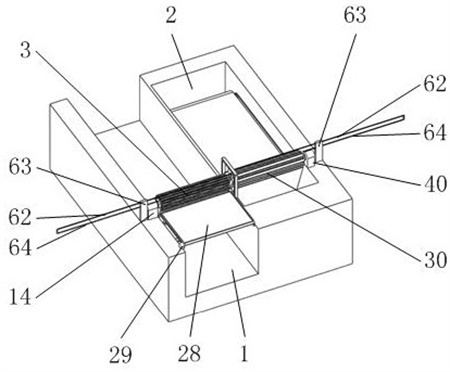

一種污水生物除臭設備，它包括傳送機構A、電機A、吸附單元、傳送帶、電機B、傳送機構B，其中安裝于污水流道內且被電機A驅動的傳送機構A上具有對污水中固體垃圾進行有效打撈并將被其打撈出水的固體垃圾轉移至被電機B驅動的傳送帶上的結構；安裝于傳送機構A的若干吸附單元在傳送機構A帶動下對流經污水中的有機物和臭味進行有效吸附；隔壁生物池內安裝有在電機C驅動下長距離運動的傳送機構B，安裝于傳送機構B的若干吸附單元上吸附的有機物在其隨傳送機構B長距離運動過程中得到有效的生物分解；傳送機構A和傳送機構B的兩側具有將傳送機構A上充分吸附有機物的出水吸附單元轉移至傳送機構B上的同時將傳送機構B上有機物被充分分解的出水吸附單元轉移至傳送機構A的結構。
作為本技術的進一步改進，所述傳送機構A包括板條A、板條B、叉條A、叉條B、垃圾鉤、傳輸輥A、電機A，其中對水流不形成阻擋且與流道等寬的若干網狀板條A以首尾依次鉸接的傳輸帶形式安裝于兩個被電機A驅動的傳輸輥A上，板條A形成的傳輸帶的上端向水流反方向傾斜；任意相鄰兩個板條A之間的鉸接軸上均鉸接有與流道等寬的板條B，板條B與相應兩個板條A之間具有使得板條B與相應兩個板條A之間的夾角始終保持相等的結構；每個板條B的末端均具有叉條A和叉條B，叉條B末端具有鉤掛固體垃圾的垃圾鉤；每個板條B上的叉條A均與相鄰板條B上的叉條B交叉配合；任意相鄰兩個板條B與相應板條A之間形成一個容納吸附單元的空間。
作為本技術的進一步改進，所述板條B上安裝有兩個相互嚙合的齒輪A，兩個齒輪A與相應板條B鉸接處之間的軸心間距相等，兩個齒輪A與相應兩個板條A上以相應鉸接軸軸線為圓心軸線的弧形齒條A一一對應嚙合。
作為本技術的進一步改進，所述兩個傳輸輥A所在的輥軸上均安裝有帶輪A，兩個帶輪A之間通過同步帶A傳動連接。
作為本技術的進一步改進，所述傳送機構B包括容器筒、連桿、傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G、傳輸輥H、電機C，其中用來容納吸附單元且與生物池等寬的若干網狀容器筒以首尾依次鉸接的傳輸帶形式安裝于被電機C同步驅動的傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G和傳輸輥H上，傳輸輥B與傳輸輥A軸向相對；任意相鄰兩個容器筒之間通過鉸接的連桿連接。
作為本技術的進一步改進，所述傳輸輥B所在輥軸上安裝有帶輪B，帶輪B通過同步帶B與傳輸輥F所在輥軸上的帶輪C傳動連接，傳輸輥F所在輥軸上的齒輪B通過兩個相互嚙合的齒輪C與傳輸輥H所在輥軸上的齒輪D傳動連接；傳輸輥F所在輥軸上的帶輪D通過同步帶C與傳輸帶E所在輥軸上帶輪E傳動連接；傳輸輥E所在輥軸上的帶輪F通過同步帶D與傳輸輥D所在輥軸上的帶輪G傳動連接；傳輸輥D所在輥軸上的帶輪H通過同步帶E與傳輸輥C所在輥軸上的帶輪I傳動連接；傳輸輥G所在輥軸上的帶輪J通過同步帶F與傳輸輥H所在輥軸上的帶輪K傳動連接。
作為本技術的進一步改進，所述帶輪B與帶輪C的半徑比等于傳輸輥B與傳輸輥F的半徑比；齒輪B與齒輪D的傳動比等于傳輸輥H與傳輸輥F的半徑比；帶輪D與帶輪E的半徑比等于傳輸輥F與傳輸輥E的半徑比；帶輪F與帶輪G的半徑比等于傳輸輥E與傳輸輥D的半徑比；帶輪H與帶輪I的半徑比等于傳輸輥D與傳輸輥C的半徑比；帶輪J與帶輪K的半徑比等于傳輸輥G與傳輸輥H的半徑比，保證傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G和傳輸輥H對傳送機構B的驅動線速度相等。
作為本技術的進一步改進，所述吸附單元包括板條C、板條D、側板、板條E、板簧A、板條F、板條G、板簧B、板條H、吸附材料，其中與流道或生物池等寬且與板條A配合的網狀板條C的兩端均安裝有與流道或生物池等寬的板條D，每個板條D的末端均鉸接有與流道或生物池等寬且與板條B配合的帶勾板網狀板條E并安裝有對相應板條E擺動復位的板簧A；板條C的兩側端均安裝有側板；板條C、兩個板條D、兩個板條E與兩個側板之間形成用來填充吸附材料的空間；兩個側板之間固定有兩個相互平行的板條F和阻止水流經兩個板條F之間向板條C流動的板條H，每個板條F末端均鉸接有與相應側板條D配合的板條G并安裝有對板條G擺動復位的板簧B。
作為本技術的進一步改進，所述流道和生物池的兩側均安裝有導套，每個導套內均沿傳輸輥A或傳輸輥B的軸向滑動有頂桿，兩個頂桿與傳送機構B上出水的兩個相鄰容器筒或與傳送機構A上出水的兩個間隔分布的由兩個板條B與相應板條A形成的空間一一對應；每個頂桿上均安裝喲齒條B；兩個齒條B與安裝于地面上電機D的輸出軸上的齒輪E嚙合。
作為本技術的進一步改進，所述傳輸輥A的外柱面上均有與板條A配合的橡膠層，保證傳輸輥A對由板條A鉸接而成的傳送機構A進行有效的驅動。傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G和傳輸輥H的外柱面上均具有與容器筒配合的橡膠層，保證傳輸輥B、傳輸輥C、傳輸輥D、傳輸輥E、傳輸輥F、傳輸輥G和傳輸輥H對由容器筒鉸接而成的傳動機構B進行有效的驅動。容器筒的一端具有便于吸附單元從傳送機構A上進入的引導擴口。
相對于傳統的污水生物處理設備，本發明集固體垃圾清理和有機物生物分解為一體，有效減少了污水處理參與的設備數量，降低設備成本。
本發明中的傳送機構A在其對流動污水中的固體垃圾進行有效清理的同時通過安裝于傳送機構A內且固定于吸附單元內的吸附材料可以對污水中的有機物進行充分有效吸收清理，固定于吸附單元內的吸附材料在其吸附充足有機物后會在相應頂桿作用下轉移至傳送機構B上進入生物池內進行有機物的生物分解，在吸附材料上吸附的有機物被生物池完全生物分解后會在相應頂桿作用下轉移至傳送機構A上再次在傳送機構A帶動下參與對污水的有機物吸附清理，傳送機構B帶動吸附材料在生物池的長距離運動可以使得生物池對吸附材料上吸附的有機物進行充分有效的完全生物分解，節省設備空間，不影響污水的快進快出，提高污水處理效率。
本發明無需通過對污水內添加吸附料對其內有機物進行吸附，而是通過固定于吸附單元中的吸附材料對污水進行有效的有機物吸附并在生物池內對其上吸附的有機物進行有效分解，使得吸附材料可以被循環利用，提高吸附材料利用率的同時減小吸附材料的損耗。
本發明結構簡單，具有較好的使用效果。
（發明人：王勇;劉苗苗;湯群龍;呂學金;許華珍;柳華鋒）
