公布日:2023.12.15
申請日:2023.11.10
分類號:C02F1/28(2023.01)I;C02F1/48(2023.01)I;C02F1/38(2023.01)I
摘要
本發明公開了一種碳轉化廢水處理裝置,屬于廢水處理領域。一種碳轉化廢水處理裝置,包括定位座、沿周向均勻安裝在定位座上的三個處理機構;所述處理機構包括外桶、轉動連接在所述外桶內的擾流套;所述擾流套周向均勻設置有多個磁體座;各個所述磁體座上安裝有吸附廢水內金屬物質的磁體;所述磁體座外壁包裹有彈性氣囊;所述磁體位于彈性氣囊內側。本方案通過控制彈性氣囊的收縮與膨脹,對金屬物質進行集中收集和清理,在此過程中金屬物質始終不會與磁體相互接觸,避免磁體表面殘留金屬物質,并且膨脹后的彈性氣囊整體呈橢圓形,不存在清理死角。

權利要求書

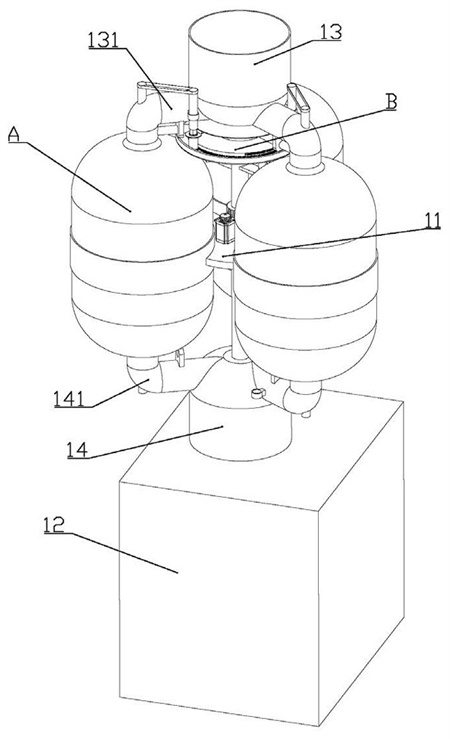

1.一種碳轉化廢水處理裝置,其特征在于:包括定位座(11)、沿周向均勻安裝在定位座上的三個處理機構(A);所述處理機構(A)包括外桶(2)、轉動連接在所述外桶(2)內的擾流套(3);所述擾流套(3)周向均勻設置有多個磁體座(5);各個所述磁體座(5)上安裝有吸附廢水內金屬物質的磁體(50);所述磁體座(5)外壁包裹有彈性氣囊(51);所述磁體位于彈性氣囊(51)內側;當彈性氣囊(51)處于收縮狀態時,磁體(50)產生的磁場使得金屬物質靠近磁體(50)并使金屬物質吸附在彈性氣囊(51)表面;當彈性氣囊(51)處于膨脹狀態時,彈性氣囊(51)帶動表面的金屬物質遠離磁體(50);所述擾流套(3)內周同軸設置有清理管(33);所述清理管(33)外壁同軸轉動連接有磁體定位環(41);各個所述磁體座(5)沿徑向滑動連接在所述磁體定位環(41)上;所述清理管(33)下端設置有延伸至外桶(2)下方的排料管(331);所述清理管(33)側壁設置有供磁體座(5)進入清理管(33)內部的清理口(34);所述清理管(33)上部設置有用于帶動一個磁體座(5)運動至清理管(33)內的驅動帶(47);所述清理管(33)上部同軸轉動連接有與驅動帶(47)單向傳動連接的驅動軸(42);所述驅動軸(42)延伸至外桶(2)上方;所述驅動軸(42)內部設置有通氣槽(422);當驅動軸(42)帶動驅動帶(47)運動至磁體座(5)位于清理管(33)內側極限位置時,所述磁體座(5)與通氣槽(422)連通;所述清理管(33)上同軸轉動連接有與驅動帶(47)單向傳動連接的齒輪環(44);所述清理管(33)內頂部偏心位置轉動連接有分別與所述驅動軸(42)、齒輪環(44)嚙合傳動連接的止動齒輪(43)。
2.根據權利要求1所述的一種碳轉化廢水處理裝置,其特征在于:所述磁體座(5)呈“十”字形;所述磁體座(5)各個側壁上均安裝有所述磁體(50)。
3.根據權利要求1所述的一種碳轉化廢水處理裝置,其特征在于:所述定位座(11)下方設置有用于過濾從外桶(2)流出的廢水的過濾箱(12);所述過濾箱(12)內設置有活性炭過濾層。
4.根據權利要求1所述的一種碳轉化廢水處理裝置,其特征在于:所述擾流套(3)外壁上側沿周向均勻設置有迫使廢水向下流動的下擾流板(31);所述擾流套(3)內壁下側沿周向均勻設置有迫使廢水向上流動的上擾流板(32)。
5.根據權利要求1所述的一種碳轉化廢水處理裝置,其特征在于:所述清理管(33)外壁上部設置有止動腔(35);所述清理管(33)外壁固定連接有封閉所述止動腔(35)的彈性膜(61);所述彈性膜(61)靠近止動腔(35)內側的一端固定連接有用于阻止止動齒輪(43)轉動的止動插桿(611);當彈性膜(61)兩側的壓力變化時,彈性膜(61)帶動止動插桿(611)移動。
6.根據權利要求1所述的一種碳轉化廢水處理裝置,其特征在于:所述磁體定位環(41)內壁同軸設置有磁體齒輪(411);所述齒輪環(44)與磁體齒輪(411)之間設置有第一棘輪機構;所述齒輪環(44)與驅動帶(47)之間設置有第二棘輪機構;所述第一棘輪機構與第二棘輪機構的傳動方向相反。
7.根據權利要求6所述的一種碳轉化廢水處理裝置,其特征在于:所述定位座(11)上方轉動連接有帶動所述驅動軸(42)轉動的驅動盤(8);所述驅動盤(8)上端同軸設置有插接槽(80);所述插接槽(80)上部沿周向設置有與驅動軸(42)傳動連接的驅動單元;所述驅動單元依次包括帶動所述驅動軸(42)正轉的第一扇形齒輪(83)、不與驅動軸(42)傳動的空白段(84)、帶動所述驅動軸(42)正轉的第二扇形齒輪(81)、帶動所述驅動軸(42)反轉的反向扇形齒輪(82)。
發明內容
本發明要解決的技術問題在于提供一種碳轉化廢水處理裝置,它可以實現對廢水中的金屬物質進行吸附和高效的處理。
本發明的一種碳轉化廢水處理裝置,包括定位座、沿周向均勻安裝在定位座上的三個處理機構;所述處理機構包括外桶、轉動連接在所述外桶內的擾流套;所述擾流套周向均勻設置有多個磁體座;各個所述磁體座上安裝有吸附廢水內金屬物質的磁體;所述磁體座外壁包裹有彈性氣囊;所述磁體位于彈性氣囊內側。
當彈性氣囊處于收縮狀態時,磁體產生的磁場使得金屬物質靠近磁體并使金屬物質吸附在彈性氣囊表面;當彈性氣囊處于膨脹狀態時,彈性氣囊?guī)颖砻娴慕饘傥镔|(zhì)遠離磁體。
作為本發明的進一步改進,所述磁體座呈“十”字形;所述磁體座各個側壁上均安裝有所述磁體。
作為本發明的進一步改進,所述定位座下方設置有用于過濾從外桶流出的廢水的過濾箱;所述過濾箱內設置有活性炭過濾層。
作為本發明的進一步改進,所述擾流套外壁上側沿周向均勻設置有迫使廢水向下流動的下擾流板;所述擾流套內壁下側沿周向均勻設置有迫使廢水向上流動的上擾流板。
作為本發明的進一步改進,所述擾流套內周同軸設置有清理管;所述清理管外壁同軸轉動連接有磁體定位環;各個所述磁體座沿徑向滑動連接在所述磁體定位環上;所述清理管下端設置有延伸至外桶下方的排料管。
所述清理管側壁設置有供磁體座進入清理管內部的清理口。
作為本發明的進一步改進,所述清理管上部設置有用于帶動一個磁體座運動至清理管內的驅動帶;所述清理管上部同軸轉動連接有與驅動帶單向傳動連接的驅動軸;所述驅動軸延伸至外桶上方;所述驅動軸內部設置有通氣槽。
當驅動軸帶動驅動帶運動至磁體座位于清理管內側極限位置時,所述磁體座與通氣槽連通。
作為本發明的進一步改進,所述清理管內沿徑向滑動連接有用于封閉所述清理口的密封板;所述磁體座上設置有沿清理管周向分布的連接卡槽;所述密封板遠離所述清理管中心的一端設置有能夠插入連接卡槽內進而使密封板與一個磁體座同步移動的連接卡頭。
所述密封板上端設置有垂直于密封板滑動方向的密封驅動槽;所述驅動帶外壁固定連接有與密封驅動槽滑動插接的驅動插柱。
作為本發明的進一步改進,所述清理管上同軸轉動連接有與驅動帶單向傳動連接的齒輪環;所述清理管內頂部偏心位置轉動連接有分別與所述驅動軸、齒輪環嚙合傳動連接的止動齒輪。
所述清理管外壁上部設置有止動腔;所述清理管外壁固定連接有封閉所述止動腔的彈性膜;所述彈性膜靠近止動腔內側的一端固定連接有用于阻止止動齒輪轉動的止動插桿;當彈性膜兩側的壓力變化時,彈性膜帶動止動插桿移動。
作為本發明的進一步改進,所述磁體定位環內壁同軸設置有磁體齒輪;所述齒輪環與磁體齒輪之間設置有第一棘輪機構;所述齒輪環與驅動帶之間設置有第二棘輪機構;所述第一棘輪機構與第二棘輪機構的傳動方向相反。
作為本發明的進一步改進,所述定位座上方轉動連接有帶動所述驅動軸轉動的驅動盤;所述驅動盤上端同軸設置有插接槽;所述插接槽上部沿周向設置有與驅動軸傳動連接的驅動單元;所述驅動單元依次包括帶動所述驅動軸正轉的第一扇形齒輪、不與驅動軸傳動的空白段、帶動所述驅動軸正轉的第二扇形齒輪、帶動所述驅動軸反轉的反向扇形齒輪。
作為本發明的進一步改進,所述插接槽下部沿周向設置有與驅動軸傳動連接的轉動齒環;所述轉動齒環使得驅動軸持續單向轉動。
所述處理機構還包括轉動連接在外桶一側的與驅動軸傳動連接的傳動軸;所述傳動軸外壁下部縱向滑動連接有周向與傳動軸同步轉動的縱向齒輪;所述縱向齒輪能夠插入所述插接槽內。
作為本發明的進一步改進,所述定位座上方固定連接有進水座;所述進水座外壁設置有三個進水管;一個進水管與一個外桶連通。
所述定位座上設置有驅動機構;所述驅動機構包括轉動連接在所述定位座上的轉軸縱向設置的中心轉柱;所述中心轉柱上端同軸設置有與進水座內壁密封轉動連接的用于封閉各個進水管的通水切換座;所述通水切換座側壁設置有通水口;同一時間,通水口僅與一個進水管連通。
所述中心轉柱外壁設置有密封套;所述密封套內縱向密封滑動連接有活塞體;所述驅動盤位于空白段下方設置有傾斜分布的抬升壁;所述活塞體下部設置有能夠與抬升壁接觸進而使活塞體向上移動的活塞驅動柱。
所述活塞體與密封套之間安裝有驅動所述活塞體向下移動的活塞彈簧。
所述處理機構還包括通氣管;所述通氣管一端與通氣槽連通,另一端與密封套外壁密封相抵;所述密封套外壁設置有密封通氣孔;同一時間,密封通氣孔僅與一個通氣管連通。
作為本發明的進一步改進,所述中心轉柱側壁位于各個縱向齒輪上方設置有切換抵板;所述縱向齒輪與傳動軸之間設置有驅動縱向齒輪向上移動進而與切換抵板下端相抵的拉簧;所述切換抵板下端設置有一級下壓凸起、二級下壓凸起;所述一級下壓凸起的下端面高于所述二級下壓凸起的下端面;所述切換滑套外壁上端設置有能夠與一級下壓凸起或二級下壓凸起相抵的下壓板。
相比于現有技術,本發明的有益效果在于:本方案通過控制彈性氣囊的收縮與膨脹,對金屬物質進行集中收集和清理,在此過程中金屬物質始終不會與磁體相互接觸,避免磁體表面殘留金屬物質,并且膨脹后的彈性氣囊整體呈橢圓形,不存在清理死角。
處于清理狀態的外桶內形成封閉的腔體,廢水僅在外桶內流動,進而增大廢水與磁體座接觸的幾率,外桶內各個位置的廢水均會與磁體座接觸。
本方案通過控制齒輪環的正反轉動,使得齒輪環既可以帶動驅動帶運作,使磁體座運動至清理管內,還可以帶動磁體定位環轉動,使下個位置的磁體座正對清理口。
本方案利用廢水的水壓和氣壓,控制彈性膜的運動,進而控制止動齒輪是否轉動,便于驅動軸帶動齒輪環轉動或帶動擾流套轉動,使廢水進行流動。
本方案通過控制驅動盤轉動,使得驅動盤轉動一圈可以使排水狀態的處理機構內的磁體座對金屬物質進行處理,還可以帶動處于清理狀態的處理機構內的擾流套轉動。
(發明人:胡欣漢;陳宇翔;樓孝柯;吳林剛)
