公布日：2023.01.10
申請日：2022.11.10
分類號：C02F11/145(2019.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種分級處理的污泥干化機，包括多級處理罐，所述多級處理罐底部安裝有四組萬向輪，所述多級處理罐底部連接有用于污泥回流的回流導管，通過擋泥板外表面設置的多組棱角，增強擋泥板在穿板槽內側的有效展開面積，加強擋泥板與多級處理罐底部內壁的接觸面積，增強荷載能力；通過控制擋泥板在穿板槽內側的嵌合與脫離，可有效控制過濾罩單次過量污泥的總量，避免超負荷過量的同時，將污泥中的雜質同一隔離收集在過濾罩與分流桶之間，可在污泥干化處理結束后，通過拆卸濾罩，將雜質統一清理出。
權利要求書

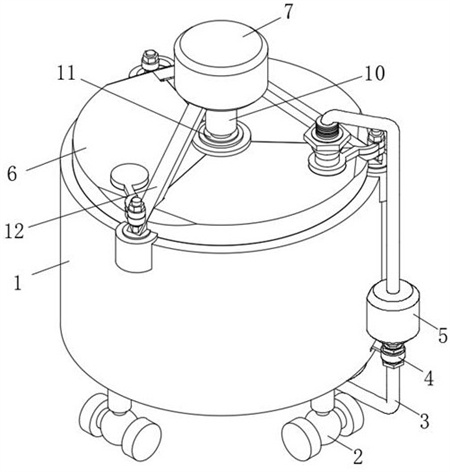

1.一種分級處理的污泥干化機，具體包括多級處理罐（1），其特征在于：所述多級處理罐（1）底部安裝有四組萬向輪（2），所述多級處理罐（1）底部連接有用于污泥回流的回流導管（3），所述回流導管（3）外表面螺紋安裝有內螺紋套筒（4），所述回流導管（3）外表面且位于內螺紋套筒（4）的上端安裝有污泥泵（5），所述多級處理罐（1）頂部安裝有封蓋組件（6），所述封蓋組件（6）包括第一蓋板（61）、第二蓋板（62）、第三蓋板（63），所述第一蓋板（61）、第二蓋板（62）和第三蓋板（63）共同構成完整的圓盤蓋，其中，所述第二蓋板（62）頂部安裝有用于輸入污泥的加泥蓋（64），所述第三蓋板（63）頂部安裝有用于重新接收污泥的回泥蓋（65），所述封蓋組件（6）頂部中間位置架設安裝有電機（7），所述電機（7）底部邊側與多級處理罐（1）頂部邊側之間設置有三腳架（12），所述多級處理罐（1）底部靠近回流導管（3）的一側螺紋安裝有用于過濾污泥的過濾機構（8），所述封蓋組件（6）的底部且位于多級處理罐（1）的內側安裝有用于攪拌污泥的攪拌機構（9）；所述過濾機構（8）包括分流桶（81），所述分流桶（81）外表面靠近頂部端口開設有穿板槽（82），所述穿板槽（82）內側嵌合安裝有擋泥板（83），且所述擋泥板（83）外表面固定連接有定位鋼板（84），所述分流桶（81）內側中部安裝有用于過濾雜質的過濾罩（85）；所述攪拌機構（9）包括吊板（91），所述吊板（91）底部安裝有鋼圈（92），所述吊板（91）底部安裝有螺桿（93），所述鋼圈（92）通過螺桿（93）吊設安裝在吊板（91）的底部，所述鋼圈（92）上呈圓形陣列安裝有三組轉板頭（94），所述轉板頭（94）最底端螺紋連接有攪拌主桿（95），所述攪拌主桿（95）上等距離連接有若干攪拌副桿（96），所述轉板頭（94）最頂端兩側均固定連接有螺旋彈條（97）。
2.根據權利要求1所述的一種分級處理的污泥干化機，其特征在于：所述第一蓋板（61）、第二蓋板（62）和第三蓋板（63）的一側均固定連接有密封條（66），所述第一蓋板（61）、第二蓋板（62）和第三蓋板（63）的另一側開設有密封槽，所述密封條（66）與密封槽相適應配合。
3.根據權利要求2所述的一種分級處理的污泥干化機，其特征在于：所述電機（7）底部連接有轉軸桿（10），所述吊板（91）上端通過轉軸桿（10）與電機（7）相連接，所述轉軸桿（10）外表面且與封蓋組件（6）相交的位置套設安裝有密封套管（11），所述多級處理罐（1）底部遠離過濾機構（8）的一側連接有輸出管，所述輸出管上安裝有用于控制污泥掉落的閥門。
4.根據權利要求3所述的一種分級處理的污泥干化機，其特征在于：所述分流桶（81）底部固定連接有內螺紋環（86），所述過濾罩（85）通過內螺紋環（86）螺紋安裝在分流桶（81）底部，且所述過濾罩（85）底部與回流導管（3）底部相連接。
5.根據權利要求4所述的一種分級處理的污泥干化機，其特征在于：所述分流桶（81）內側底部邊角呈倒圓角設置，所述分流桶（81）通過固定螺環位于多級處理罐（1）的底部螺紋安裝，所述穿板槽（82）貫穿多級處理罐（1）底部內壁設置。
6.根據權利要求5所述的一種分級處理的污泥干化機，其特征在于：所述擋泥板（83）通過定位鋼板（84）活動鉸安裝在回流導管（3）表面的內螺紋套筒（4）上，且所述擋泥板（83）與分流桶（81）的上端口相對應配合，且擋泥板（83）外表面突出設置有多組棱角。
7.根據權利要求6所述的一種分級處理的污泥干化機，其特征在于：所述轉軸桿（10）底部與吊板（91）頂部螺紋連接，所述鋼圈（92）通過螺桿（93）和螺帽配合吊設安裝在吊板（91）的底部，所述轉板頭（94）的最頂端固定連接有球體。
8.根據權利要求7所述的一種分級處理的污泥干化機，其特征在于：所述螺旋彈條（97）的一端通過球體安裝在轉板頭（94）的兩側，所述螺旋彈條（97）的另一端固定連接有圓環，所述螺旋彈條（97）的另一端通過圓環和鋼圈（92）配合與螺桿（93）相對應配合，所述螺旋彈條（97）整體螺旋纏繞在鋼圈（92）上，且鋼圈（92）貫穿圓環設置。
9.根據權利要求8所述的一種分級處理的污泥干化機，其特征在于：所述第一蓋板（61）、第二蓋板（62）和第三蓋板（63）的內邊側對應密封套管（11）開設有圓弧缺口，所述第一蓋板（61）通過圓弧缺口與轉軸桿（10）上的密封套管（11）相貼合設置，所述三腳架（12）底部通過絲桿定位安裝在多級處理罐（1）頂部側壁上，所述轉板頭（94）通過絲桿與第二蓋板（62）活動安裝，所述回泥蓋（65）通過絲桿與回流導管（3）的頂部端口相對應配合，且所述回流導管（3）的頂部設置有堆疊部，所述回流導管（3）頂部端口通過堆疊部和回泥蓋（65）配合與第三蓋板（63）活動安裝。
發明內容
為解決上述技術問題，本發明提供一種分級處理的污泥干化機，包括多級處理罐，所述多級處理罐底部安裝有四組萬向輪，所述多級處理罐底部連接有用于污泥回流的回流導管，所述回流導管外表面螺紋安裝有內螺紋套筒，所述回流導管外表面且位于內螺紋套筒的上端安裝有污泥泵，所述多級處理罐頂部安裝有封蓋組件，所述封蓋組件包括第一蓋板、第二蓋板、第三蓋板，所述第一蓋板、第二蓋板和第三蓋板共同構成完整的圓盤蓋，其中，所述第二蓋板頂部安裝有用于輸入污泥的加泥蓋，方便加入生石灰以及其他輔助添加劑，所述第三蓋板頂部安裝有用于重新接收污泥的回泥蓋，方便將回流導管頂部快速接通至多級處理罐內側，便于將過濾的污泥進行二次回流，所述封蓋組件頂部中間位置架設安裝有電機，所述電機底部邊側與多級處理罐頂部邊側之間設置有三腳架，所述多級處理罐底部靠近回流導管的一側螺紋安裝有用于過濾污泥的過濾機構，所述封蓋組件的底部且位于多級處理罐的內側安裝有用于攪拌污泥的攪拌機構；所述過濾機構包括分流桶，所述分流桶外表面靠近頂部端口開設有穿板槽，所述穿板槽內側嵌合安裝有擋泥板，且所述擋泥板外表面固定連接有定位鋼板，所述分流桶內側中部安裝有用于過濾雜質的過濾罩；所述攪拌機構包括吊板，所述吊板底部安裝有鋼圈，所述吊板底部安裝有螺桿，所述鋼圈通過螺桿吊設安裝在吊板的底部，所述鋼圈上呈圓形陣列安裝有三組轉板頭，所述轉板頭最底端螺紋連接有攪拌主桿，所述攪拌主桿上等距離連接有若干攪拌副桿，所述轉板頭最頂端兩側均固定連接有螺旋彈條。
優選的，所述第一蓋板、第二蓋板和第三蓋板的一側均固定連接有密封條，所述第一蓋板、第二蓋板和第三蓋板的另一側開設有密封槽，所述密封條與密封槽相適應配合。
優選的，所述電機底部連接有轉軸桿，所述吊板上端通過轉軸桿與電機相連接，所述轉軸桿外表面且與封蓋組件相交的位置套設安裝有密封套管，所述多級處理罐底部遠離過濾機構的一側連接有輸出管，所述輸出管上安裝有用于控制污泥掉落的閥門。
優選的，所述分流桶底部固定連接有內螺紋環，所述過濾罩通過內螺紋環螺紋安裝在分流桶底部，且所述過濾罩底部與回流導管底部相連接。
優選的，所述分流桶內側底部邊角呈倒圓角設置，所述分流桶通過固定螺環位于多級處理罐的底部螺紋安裝，所述穿板槽貫穿多級處理罐底部內壁設置。
優選的，所述擋泥板通過定位鋼板活動鉸安裝在回流導管表面的內螺紋套筒上，且所述擋泥板與分流桶的上端口相對應配合，且擋泥板外表面突出設置有多組棱角，增強擋泥板在穿板槽內側的有效展開面積，加強擋泥板與多級處理罐底部內壁的接觸面積，增強荷載能力。
優選的，所述轉軸桿底部與吊板頂部螺紋連接，所述鋼圈通過螺桿和螺帽配合吊設安裝在吊板的底部，所述轉板頭的最頂端固定連接有球體，確保轉板頭在鋼圈上的水平滑動。
優選的，所述螺旋彈條的一端通過球體安裝在轉板頭的兩側，所述螺旋彈條的另一端固定連接有圓環，增大螺旋彈條的另一端與螺桿之間的碰撞接觸面積，所述螺旋彈條的另一端通過圓環和鋼圈配合與螺桿相對應配合，所述螺旋彈條整體螺旋纏繞在鋼圈上，且鋼圈貫穿圓環設置。
優選的，所述第一蓋板、第二蓋板和第三蓋板的內邊側對應密封套管開設有圓弧缺口，所述第一蓋板通過圓弧缺口與轉軸桿上的密封套管相貼合設置，所述三腳架底部通過絲桿定位安裝在多級處理罐頂部側壁上，所述轉板頭通過絲桿與第二蓋板活動安裝，所述回泥蓋通過絲桿與回流導管的頂部端口相對應配合，且所述回流導管的頂部設置有堆疊部，所述回流導管頂部端口通過堆疊部和回泥蓋配合與第三蓋板活動安裝。
本發明提供了一種分級處理的污泥干化機。具備以下有益效果：1、該分級處理的污泥干化機，通過擋泥板外表面設置的多組棱角，增強擋泥板在穿板槽內側的有效展開面積，加強擋泥板與多級處理罐底部內壁的接觸面積，增強荷載能力；通過控制擋泥板在穿板槽內側的嵌合與脫離，可有效控制過濾罩單次過量污泥的總量，避免超負荷過量的同時，將污泥中的雜質同一隔離收集在過濾罩與分流桶之間，可在污泥干化處理結束后，通過拆卸濾罩，將雜質統一清理出。
2、該分級處理的污泥干化機，通過分流桶內側底部邊角呈倒圓角設置，避免污泥在分流桶的內側堆積，或出現掛壁現象，確保設備可對污泥進行徹底過濾除雜，避免為后期污泥干化處理帶來不必要的麻煩，實現對污泥的顆粒化，從而加快污泥干化的速度。
3、該分級處理的污泥干化機，通過第一蓋板、第二蓋板和第三蓋板共同構成完整的圓盤蓋，以及經由密封條與密封槽相適應配合，可將污泥完全密封隔離在多級處理罐內側，方便生石灰在攪拌機構的均勻攪拌配合下與污泥充分混合，利用生石灰與脫水污泥中的水分發生反應，釋放熱量從而對污泥進行預干化處理，避防止外接物質或雜質干擾生石灰與脫水污泥中的水分的反應；通過電機帶動轉軸桿底部的攪拌機構在多級處理罐內側旋轉，可利用吊板對污泥進行阻擋，避免攪拌過程中，污泥直接污染封蓋組件，減輕后期對設備的清洗工作量。
4、該分級處理的污泥干化機，通過吊板帶動底部螺桿上的轉板頭旋轉，通過離心力作用以及污泥對攪拌主桿和攪拌副桿的阻撓作用，使得轉板頭最頂端邊側連接的螺旋彈條被擠壓變形，利用彈簧的彈力，使得轉板頭位于兩組相鄰的螺桿之間彈動，由此實現攪拌主桿和攪拌副桿對污泥整體攪拌的同時，對污泥的局部存在著的抖動攪拌，可對污泥進行更加充分地攪拌；以此加快污泥的顆粒化進程；并且利用上述抖動攪拌，可在污泥的向外輸出的過程中，將攪拌機構表面附著的污泥進行甩掉，降低污泥在結構部件上的附著，為后期的設備清洗減輕負擔。
（發明人：吳明光;陸建國;錢兵;郭宇鋒）
