公布日：2023.10.24

申請日：2023.08.25

分類號：C02F1/52(2023.01)I

摘要

本發明涉及一種生活污水處理設備，包括桶體，桶體呈矩形結構，桶體下端對稱安裝有支撐架，桶體內部下端均勻設置有環形槽，桶體上端右側安裝有收集架；驅動模塊，其安裝在桶體內壁上；污水處理模塊，其滑動設置在桶體內部，污水處理模塊接受驅動模塊的驅動以在桶體內部上下往復滑動，污水處理模塊的滑動行程中具有一位于桶體底部的收集工位以及一位于桶體上端的推料工位，污水處理模塊用于將污水內部沉積后的絮狀體進行收集清理；推料模塊，其用于將推料工位處的污水處理模塊推送至收集架內部。本發明可以實現對生活污水的多次凈化處理功能，同時能夠?qū)Ψ蛛x出來的絮狀物雜質進行收集處理。

權利要求書

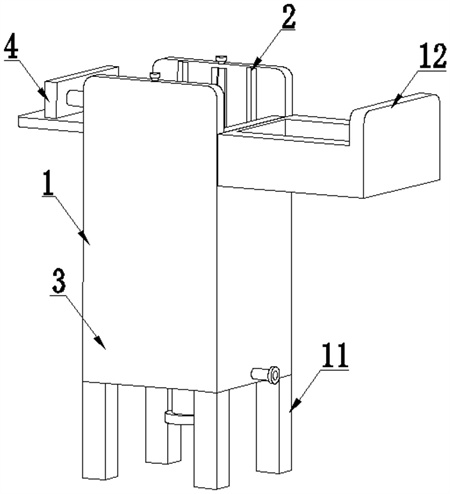

1.一種生活污水處理設備，其特征在于，包括：桶體（1），桶體（1）呈矩形結構，桶體（1）下端對稱安裝有支撐架（11），桶體（1）內部下端均勻設置有環形槽，環形槽的直徑由外而內直徑逐漸減小，桶體（1）上端右側安裝有收集架（12），收集架（12）截面為L型結構，收集架（12）上設置有收集槽；驅動模塊（2），其安裝在桶體（1）內壁上；污水處理模塊（3），其滑動設置在桶體（1）內部，污水處理模塊（3）接受驅動模塊（2）的驅動以在桶體（1）內部上下往復滑動，污水處理模塊（3）的滑動行程中具有一位于桶體（1）底部的收集工位以及一位于桶體（1）上端的推料工位，污水處理模塊（3）用于將污水內部沉積后的絮狀體進行收集清理；推料模塊（4），其用于將推料工位處的污水處理模塊（3）推送至收集架（12）內部；出水管道（5），其安裝在桶體（1）底部，污水處理完畢后從出水管道（5）排出；所述污水處理模塊（3）包括矩形架（31）、滑動架（32）、收集單元（33）、伸縮滑桿（34）和環形槽架（35），所述桶體（1）內部滑動設置有矩形架（31），矩形架（31）內部為空心結構，矩形架（31）上設置有與推料模塊（4）配合的鐵片，矩形架（31）內部滑動設置有滑動架（32），滑動架（32）內部為空心結構，滑動架（32）上端均勻設置有排水孔，滑動架（32）與矩形架（31）之間安裝有伸縮滑桿（34），滑動架（32）中部均勻安裝有收集單元（33），桶體（1）內壁上均勻設置有環形槽架（35），收集單元（33）與環形槽架（35）相配合，環形槽架（35）截面為平行四邊形結構；所述環形槽架（35）內部右側安裝有斜板（351），斜板（351）的厚度從上到下逐漸增加，環形槽架（35）內部上方通過銷軸安裝有向上傾斜設置的三角凸起（352），環形槽架（35）內部下方通過銷軸安裝有向下傾斜設置的三角凸起（352）；所述收集單元（33）包括固定軸（331）、轉動附件（332）、轉動板（333）、滑塊二（334）和彈簧二（335），所述滑動架（32）中部均勻安裝有固定軸（331），固定軸（331）內部為空心結構，固定軸（331）外側對稱設置有傾斜的導向槽，固定軸（331）中部滑動設置有轉動附件（332），轉動附件（332）中部滑動設置在導向槽內部，轉動附件（332）端部與環形槽架（35）相配合，固定軸（331）上均勻設置有弧形滑槽，弧形滑槽內壁上對稱安裝有彈簧二（335），兩個彈簧二（335）之間安裝有滑塊二（334），滑塊二（334）外端安裝有轉動板（333），轉動板（333）中部與轉動附件（332）相配合；所述轉動附件（332）包括轉動軸（3321）、彈簧一（3322）、弧形滑塊（3323）、滑塊一（3324）和滑動桿（3325），所述固定軸（331）內滑動設置有轉動軸（3321），轉動軸（3321）左右兩端分別安裝有弧形滑塊（3323），弧形滑塊（3323）與固定軸（331）之間安裝有彈簧一（3322），轉動軸（3321）中部通過軸承安裝有滑塊一（3324），滑塊一（3324）上對稱安裝有滑動桿（3325），滑動桿（3325）為U型結構，滑動桿（3325）傾斜布置在導向槽內，轉動板（333）中部位于U型結構的滑動桿（3325）之間。

2.根據權利要求1所述的一種生活污水處理設備，其特征在于，還包括噴氣單元（6），所述噴氣單元（6）被裝配為能夠?qū)ν绑w（1）內部的污水自下而上的進行曝氣處理。

3.根據權利要求2所述的一種生活污水處理設備，其特征在于，所述噴氣單元（6）包括：環形架（61），其均勻安裝在環形槽內部；連接管道（62），其連接在相鄰的環形架（61）之間，環形架（61）上均勻設置有噴氣噴口；進氣管道（63），其安裝在桶體（1）側壁上，進氣管道（63）與環形架（61）相連通。

4.根據權利要求1所述的一種生活污水處理設備，其特征在于，所述驅動模塊（2）包括電機（21）、螺紋桿（22）和矩形塊，所述桶體（1）側壁上對稱設置有空槽，空槽內通過軸承安裝有螺紋桿（22），螺紋桿（22）上端安裝有電機（21），螺紋桿（22）上通過螺紋配合的方式連接有矩形塊，所述污水處理模塊（3）安裝在相鄰矩形塊之間，空槽兩端設置有滑槽，污水處理模塊（3）端部滑動設置在滑槽內。

5.根據權利要求1所述的一種生活污水處理設備，其特征在于，所述推料模塊（4）包括支撐板（41）和推料氣缸（42），所述桶體（1）上端左側通過螺釘安裝有支撐板（41），支撐板（41）上通過支架對稱安裝有推料氣缸（42），推料氣缸（42）的頂端安裝有推板，推板上設置有磁鐵。

6.根據權利要求1所述的一種生活污水處理設備，其特征在于，所述轉動板（333）外端安裝有柔性墊，柔性墊為錐形結構。

發明內容

為了能夠?qū)崿F(xiàn)對生活污水的多次凈化處理功能，同時能夠?qū)Ψ蛛x出來的絮狀物雜質進行收集處理。本申請?zhí)峁┮环N生活污水處理設備。

本申請?zhí)峁┑囊环N生活污水處理設備采用如下的技術方案：

一種生活污水處理設備，包括：桶體，桶體呈矩形結構，桶體下端對稱安裝有支撐架，桶體內部下端均勻設置有環形槽，環形槽的直徑由外而內直徑逐漸減小，桶體上端右側安裝有收集架，收集架截面為L型結構，收集架上設置有收集槽；驅動模塊，其安裝在桶體內壁上；污水處理模塊，其滑動設置在桶體內部，污水處理模塊接受驅動模塊的驅動以在桶體內部上下往復滑動，污水處理模塊的滑動行程中具有一位于桶體底部的收集工位以及一位于桶體上端的推料工位，污水處理模塊用于將污水內部沉積后的絮狀體進行收集清理；推料模塊，其用于將推料工位處的污水處理模塊推送至收集架內部；出水管道，其安裝在桶體底部，污水處理完畢后從出水管道排出。

通過采用上述技術方案，將混合有絮凝劑的生活污水倒入桶體內部，驅動模塊帶動污水處理模塊運動至桶體底部的收集工位上，污水處理模塊從而對生活污水中的絮狀物雜質進行沉淀收集，收集完畢后，驅動模塊帶動污水處理模塊運動至桶體上端的推料工位上，推料模塊將污水處理模塊向右推出，污水處理模塊端部與收集架側壁逐漸接觸，使得污水處理模塊將收集到的雜質倒入收集槽內，從而實現對雜質的收集處理。

優選的，所述噴氣單元被裝配為能夠?qū)ν绑w內部的污水自下而上的進行曝氣處理；所述噴氣單元包括：環形架，其均勻安裝在環形槽內部；連接管道，其連接在相鄰的環形架之間，環形架上均勻設置有噴氣噴口；進氣管道，其安裝在桶體側壁上，進氣管道與環形架相連通。

通過采用上述技術方案，將混合有絮凝劑的生活污水倒入桶體內部后，通過氣泵向進氣管道內通入空氣，空氣經連接管道進入環形架內部，隨后空氣通過環形架上均勻設置的噴氣噴口均勻噴出，從而實現絮凝劑與生活污水的充分混合，同時防止污水處理模塊在向下運動的過程中污水中的雜質沉淀至桶體底部，從而實現對污水的多次沉淀凈化。

優選的，所述驅動模塊包括電機、螺紋桿和矩形塊，所述桶體側壁上對稱設置有空槽，空槽內通過軸承安裝有螺紋桿，螺紋桿上端安裝有電機，螺紋桿上通過螺紋配合的方式連接有矩形塊，所述污水處理模塊安裝在相鄰矩形塊之間，空槽兩端設置有滑槽，污水處理模塊端部滑動設置在滑槽內。

通過采用上述技術方案，將混合有絮凝劑的生活污水通入桶體內部后，啟動電機，螺紋桿轉動帶動矩形塊緩慢向下運動，從而實現污水處理模塊的上下往復運動，同時，污水處理模塊端部滑動設置在滑槽內，避免污水處理模塊在上下運動的過程中左右晃動。

優選的，所述污水處理模塊包括矩形架、滑動架、收集單元、伸縮滑桿和環形槽架，所述桶體內部滑動設置有矩形架，矩形架內部為空心結構，矩形架上設置有與推料模塊配合的鐵片，矩形架內部滑動設置有滑動架，滑動架內部為空心結構，滑動架上端均勻設置有排水孔，滑動架與矩形架之間安裝有伸縮滑桿，滑動架中部均勻安裝有收集單元，桶體內壁上均勻設置有環形槽架，收集單元與環形槽架相配合，環形槽架截面為平行四邊形結構。

通過采用上述技術方案，將混合有絮凝劑的污水倒入桶體內，將空氣通過噴氣單元通入桶體內，使得污水中生成的絮狀物雜質不會沉淀在桶體底部，同時啟動驅動模塊，使得矩形架從桶體上端逐漸向下滑動，同時，收集單元端部滑動在環形槽架內，使得收集單元形成V字形結構，防止收集單元在向下運動的過程中將污水中的雜質阻擋至桶體底部；當矩形架運動至桶體內部下端的收集工位時，噴氣單元停止向桶體內通氣，此時對污水進行靜置沉淀，污水內生成的絮狀物雜質沉淀至收集單元上，從而對絮狀物雜質進行收集處理，沉淀一段時間后，驅動模塊帶動矩形架緩慢向上運動；當矩形架運動至桶體上端的推料工位時，推料模塊將滑動架從左至右推出，當滑動架端部與收集架逐漸接觸時，收集單元將收集的絮狀物雜質沉淀倒入收集槽內，從而實現對絮狀物雜質的收集處理，當收集單元內的雜質處理完畢后，推料模塊將滑動架再次拉回至桶體上端，從而繼續對污水進行處理。

優選的，所述推料模塊包括支撐板和推料氣缸，所述桶體上端左側通過螺釘安裝有支撐板，支撐板上通過支架對稱安裝有推料氣缸，推料氣缸的頂端安裝有推板，推板上設置有磁鐵。

通過采用上述技術方案，當收集單元對污水中的雜質收集完畢后，驅動模塊帶動滑動架運動至桶體上端的推料工位上，推料氣缸將滑動架緩慢推出，當收集單元端部與收集架之間逐漸壓緊時，收集單元內的雜質完全掉落至收集槽內時，從而實現對雜質的收集處理，推料氣缸將滑動架的端部再次拉回至桶體上端，從而繼續對污水進行凈化處理。

優選的，所述收集單元包括固定軸、轉動附件、轉動板、滑塊二和彈簧二，所述滑動架中部均勻安裝有固定軸，固定軸內部為空心結構，固定軸外側對稱設置有傾斜的導向槽，固定軸中部滑動設置有轉動附件，轉動附件中部滑動設置在導向槽內部，轉動附件端部與環形槽架相配合，固定軸上均勻設置有弧形滑槽，弧形滑槽內壁上對稱安裝有彈簧二，兩個彈簧二之間安裝有滑塊二，滑塊二外端安裝有轉動板，轉動板中部與轉動附件相配合。

通過采用上述技術方案，當轉動板對雜質收集完畢后，驅動模塊帶動矩形架向上逐漸運動到推料工位，在矩形架向上運動的過程中，轉動附件的左端部不與環形槽架內部接觸，推料氣缸將滑動架向右推出，當轉動附件右端部與收集架接觸，使得兩個轉動板形成倒V字形結構，從而將轉動板上端收集的雜質完全倒入收集槽內，實現對雜質的回收處理，隨后推料氣缸將滑動架向左拉回，從而繼續對污水進行凈化處理；當驅動模塊帶動矩形架向下運動的過程中，轉動附件左端部與環形槽架相配合，轉動附件受擠壓沿固定軸內部滑動，使得轉動附件兩個轉動板沿弧形滑槽向上翻轉，從而使得兩個轉動板逐漸形成V字形結構，當矩形架運動至桶體底部的收集工位時，轉動附件端部不受擠壓，彈簧二復位，兩個轉動板恢復成水平狀態，從而實現對污水中雜質的收集。

優選的，所述轉動板外端安裝有柔性墊，柔性墊為錐形結構。

通過采用上述技術方案，當矩形架運動至桶體底部時，開始對污水進行靜置沉淀，轉動板外端安裝的柔性墊避免雜質經轉動板之間的縫隙內掉落，從而充分對雜質進行收集。

優選的，所述環形槽架內部右側安裝有斜板，斜板的厚度從上到下逐漸增加，環形槽架內部上方通過銷軸安裝有向上傾斜設置的三角凸起，環形槽架內部下方通過銷軸安裝有向下傾斜設置的三角凸起。

通過采用上述技術方案，當矩形架向上運動的過程中，轉動附件左端部位于環形槽架內部左側，且轉動附件左端部不與環形槽架內部接觸，三角凸起保證轉動附件左端部能夠沿著環形槽架內部順時針滑動；當矩形架向下運動的過程中，轉動附件左端部滑動在斜板上，斜板的厚度從上到下逐漸增加，使得轉動附件中部沿導向槽滑動，從而實現轉動板的向上翻轉。

優選的，所述轉動附件包括轉動軸、彈簧一、弧形滑塊、滑塊一和滑動桿，所述固定軸內滑動設置有轉動軸，轉動軸左右兩端分別安裝有弧形滑塊，弧形滑塊與固定軸之間安裝有彈簧一，轉動軸中部通過軸承安裝有滑塊一，滑塊一上對稱安裝有滑動桿，滑動桿為U型結構，滑動桿傾斜布置在導向槽內，轉動板中部位于U型結構的滑動桿之間。

通過采用上述技術方案，當矩形架向上運動的過程中，位于轉動軸左端的弧形滑塊不與環形槽架內部接觸，避免轉動板發生轉動，保證轉動板上端收集的雜質不會再次掉落到桶體內部；當矩形架運動到桶體上端時，推料氣缸端部將滑動架從左至右推出，位于轉動軸右端的弧形滑塊逐漸與收集架側壁接觸，使得兩個轉動板發生轉動，形成倒立的V字形結構，從而將轉動板上端收集的雜質完全倒入到收集槽內；當矩形架向下運動的過程中，位于轉動軸左端的弧形滑塊滑動在斜板上，使得滑動桿帶動轉動板沿導向槽運動，從而實現轉動板的向上翻轉。

綜上所述，本申請包括以下至少一種有益技術效果：

1.本發明設置了噴氣單元，將混合有絮凝劑的生活污水倒入桶體內，通過進氣管道向環形架內通入空氣，空氣經噴氣噴口均勻噴出，可使得絮凝劑與生活污水充分混合，提高污水的凈化效率；同時當收集單元向下運動的過程中，向污水中通入空氣可防止污水中的雜質沉淀在桶體底部。

2.本發明設置了收集單元，當驅動模塊帶動矩形架運動至桶體底部時，污水經靜置后，污水中的絮狀物雜質都沉淀在轉動板上端，驅動模塊帶動矩形架向上運動，當矩形架運動至桶體上端時，推料氣缸將滑動架向右推出，轉動板將收集的雜質完全倒入收集槽內，從而實現對雜質的回收處理。

3.本發明設置了轉動附件，當矩形架向上運動的過程中，位于轉動軸左端的弧形滑塊不與環形槽架內部接觸，避免轉動板發生轉動，保證轉動板上端收集的雜質不會再次掉落到桶體內部；當矩形架運動到桶體上端時，推料氣缸端部將滑動架從左至右推出，位于轉動軸右端的弧形滑塊逐漸與收集架側壁接觸，使得兩個轉動板向下翻轉，形成倒立的V字形結構，從而將轉動板上端收集的雜質完全倒入到收集槽內；當矩形架向下運動的過程中，位于轉動軸左端的弧形滑塊滑動在斜板上，使得滑動桿帶動轉動板沿導向槽運動，從而實現轉動板的向上翻轉。

（發明人：任訓濤;孫愛兵;溫雨還;孫晶晶;姜曼娟;李炙沁;葉章林）
