公布日：2023.01.17

申請日：2022.11.02

分類號：B01J2/20(2006.01)I;C02F11/00(2006.01)I;C02F11/13(2019.01)I;C02F11/147(2019.01)I;C02F11/122(2019.01)I;C02F11/12(2019.01)I;C02F9/00(2023.01)I;

C02F101/10(2006.01)N;C02F101/18(2006.01)N;C02F1/20(2006.01)N;C02F1/58(2006.01)N;C02F1/76(2006.01)N;C02F1/78(2006.01)N;C02F1/72(2006.01)N

摘要

一種咖啡因生產中的污泥造粒方法及其裝置，所述方法以氰乙酸與二甲脲為原料，以醋酐為脫水劑進行一系列反應制得咖啡因，將咖啡因生產排放的污泥，經脫水后進入污泥造粒工序、送入螺旋輸送擠壓機，制成污泥條，污泥條被切塊機構切成塊狀，落入污泥造粒機構中，所述污泥造粒機構為一個旋轉的外筒、內筒及螺旋滑道，落入污泥造粒機構的塊狀污泥沿螺旋滑道滾落，并一路翻滾成顆粒狀，落入成品箱。本發明設置了螺旋滑道，延長污泥顆粒滾動整形過程，使污泥顆粒外形更加圓滑結實，受熱干燥時間長，保證污泥顆粒定型穩定，品相好。本發明全部工序連續化生產，成品污泥顆粒均勻一致，提高了污泥造粒效率，也便于后續處理和應用。

權利要求書

1.一種咖啡因生產中的污泥造粒方法，其特征是，所述方法以氰乙酸與二甲脲為原料，以醋酐為脫水劑進行一系列反應制得咖啡因，將咖啡因生產排放的污泥，經脫水后進入污泥造粒工序、送入螺旋輸送擠壓機，在螺旋輸送擠壓機的右端下部設有篩板，被擠壓的污泥經過篩板的調制，制成污泥條，所述污泥條被切塊機構切成塊狀，落入污泥造粒部分；所述污泥造粒部分為一個旋轉的外筒（10），所述外筒（10）內套有一個直徑略小的內筒（11），所述內筒（11）的上部為接料凸丘（9），接料凸丘（9）的底面連接螺旋滑道（12），所述螺旋滑道（12）沿內筒（11）外壁螺旋狀配置，旋轉若干圈后，其下部則逐漸彎曲進入內筒（11）中心并由此延伸出內筒（11）的底部；落入污泥造粒部分的塊狀污泥從接料凸丘（9）滑落至底部后沿螺旋滑道（12）滾落，并一路翻滾成顆粒狀，落入成品箱（19）；所述外筒（10）和內筒（11）的下端部旋轉支承在環形旋轉機構上；所述外筒（10）和內筒（11）設有旋轉驅動部分，所述旋轉驅動部分包括環形大齒輪（13）和小齒輪（14），由小齒輪（14）驅動環形大齒輪（13）、并進而帶動外筒（10）和內筒（11）繞內筒（11）中心線旋轉。

2.根據權利要求1所述的咖啡因生產中的污泥造粒方法，其特征是，在污泥造粒之前首先進行無害化處理，除去亞硫酸根和氰根粒子，向咖啡因廢水中加入酸液，所述酸液選自稀鹽酸、稀硫酸或碳酸，酸液與亞硫酸根粒子發生反應，然后進行吹脫處理，得到除去亞硫酸根離子的溶液；向所述溶液中加入氧化劑，氧化劑選自雙氧水、次氯酸鈉或臭氧，氰根離子與氧化劑反應，得到除去氰根離子的廢水，同時，也脫去了咖啡因廢水的顏色。

3.根據權利要求1所述的咖啡因生產中的污泥造粒方法，其特征是，在所述螺旋輸送擠壓機中增設第一干粉劑撒粉機構（6）和第二干粉劑撒粉機構（4），所述第二干粉劑撒粉機構（4）位于外筒（10）切塊機構的上部，干粉劑為粉煤灰、生石灰或秸稈粉的粉狀混合物；所述第二干粉劑撒粉機構（4）通過料刷（28）的刷掃動作將干粉劑撒落在塊狀污泥的表面，以減少含水比例，利于塊狀污泥的滾動；所述第二干粉劑撒粉機構（4）的旋轉動力由第四電機（32）提供；所述第一干粉劑撒粉機構（6）位于螺旋輸送擠壓機的進料端，其結構與所述第二干粉劑撒粉機構（4）的結構相同，由第三電機（31）驅動旋轉，將干粉劑撒在進入所述螺旋輸送擠壓機的污泥上，進行拌合；所述干粉劑為生石灰和粉煤灰的粉狀混合物。

4.根據權利要求1所述的咖啡因生產中的污泥造粒方法，其特征是，增設熱風干燥部分，所述熱風干燥部分包括熱風風機（20）、插入內筒（11）底部中心孔內的熱風管（21），所述熱風管（21）將熱風鼓入內筒（11），在所述內筒（11）的筒壁上設有密布的散熱風小孔（26），吹出散熱風小孔（26）的熱風將塊狀污泥進一步干燥定型。

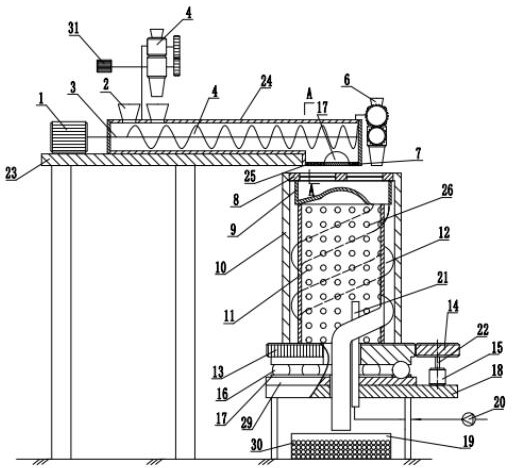

5.一種咖啡因生產中的污泥造粒裝置，其特征是：包括底座(18)、污泥制條部分和污泥造粒部分，所述污泥制條部分將污泥擠壓成污泥條，污泥條再進入污泥造粒部分制成顆粒；所述污泥造粒部分包括切塊機構、接料凸丘（9）、外筒（10）、內筒（11）、螺旋滑道（12）和成品箱（19）；所述外筒（10）和內筒（11）設置在環形支座（29）上，所述內筒（11）的外壁上設置螺旋滑道（12），所述螺旋滑道（12）的上端口與其上方接料凸丘（9）的底面出料口（903）吻接，螺旋滑道（12）的下端穿過內筒（11）的筒壁吻接于位于內筒中心的出料圓筒（33），從而將污泥顆粒導入成品箱（19）；切塊機構設置在接料凸丘（9）的上方，其外周與外筒固定；所述外筒（10）和內筒（11）的下端部支承在環形旋轉機構上，并被第二電機（15）通過小齒輪（14）驅動旋轉。

6.根據權利要求5所述的一種咖啡因生產中的污泥造粒裝置，其特征是：所述污泥制條部分包括螺旋輸送擠壓機、第一電機（1）和篩板（7），所述螺旋輸送擠壓機由第一電機（1）驅動旋轉，其主軸上設有螺旋，所述螺旋的螺距由左向右逐漸變小，被擠壓的污泥經過篩板（7）的調制，制成污泥條，落入污泥造粒部分；所述切塊機構為輻射狀排列的切刀（8），所述切刀（8）為鋼絲，鋼絲的直徑為0.5-2毫米，數量為3-10個，間隔均布。

7.根據權利要求6所述的一種咖啡因生產中的污泥造粒裝置，其特征是，增設第一干粉劑撒粉機構（6）和第二干粉劑撒粉機構（4），所述第二干粉劑撒粉機構（4）位于外筒（10）的上部，包括送粉斗（602）、避風閥（601）、撒粉筒（603），所述避風閥（601）的上方連接送粉斗（602），下方連接撒粉筒（603），撒粉筒（603）內設置4-10只料刷（28），所述料刷（28）將避風閥（601）送入撒粉筒（603）內的粉料散開、并撒在接料凸丘（9）上的污泥顆粒上；所述第一干粉劑撒粉機構（6）的結構與第二干粉劑撒粉機構（4）相同，安裝在所述螺旋輸送擠壓機上進料斗（2）的右側，所述第一干粉劑撒粉機構（6）由第三電機（31）驅動，將干粉劑撒在進入所述螺旋輸送擠壓機的污泥上，進行拌合。

8.根據權利要求6所述的一種咖啡因生產中的污泥造粒裝置，其特征是，所述環形支座（29）由蓋板（24）、滾珠（16）和底座（18）構成，所述蓋板（24）和底座（18）均為環狀，在蓋板（24）和底座（18）相對的一面均設有環形凹槽，滾珠（16）即裝設于凹槽內。

9.根據權利要求6所述的一種咖啡因生產中的污泥造粒裝置，其特征是，增設熱風干燥系統，熱風干燥系統包括熱風風機（20）、熱風管（21）和內筒（11），所述內筒（11）的筒壁上布滿均勻設置的散熱風小孔（26），所述熱風管（21）固定在底座（18）上，一端伸入到內筒（11），另一端通過管路連接熱風風機（20），熱風的溫度選擇55-85℃。

10.根據權利要求6所述的一種咖啡因生產中的污泥造粒裝置，其特征是，在所述篩板（7）的中心部位固設污泥顆粒（30）均勻度調節件，所述污泥顆粒（30）均勻度調節件為空心半球（17），其球心位于內筒（11）中心線的延長線上。

發明內容

本發明目的在于提供一種咖啡因生產中的污泥造粒方法及其裝置，所述技術能夠以污泥為原料，通過連續地旋轉或滾動，將污泥制備成顆粒狀，以解決污泥不便儲存運輸和使用的問題。

為解決上述技術問題，本發明采用如下技術方案：一種咖啡因生產中的污泥造粒方法，所述方法以氰乙酸與二甲脲為原料，以醋酐為脫水劑進行一系列反應制得咖啡因，將咖啡因生產排放的污泥，經脫水后進入污泥造粒工序、送入螺旋輸送擠壓機，在螺旋輸送擠壓機的右端下部設有篩板，被擠壓的污泥經過篩板的調制，制成污泥條，所述污泥條被切塊機構切成塊狀，落入污泥造粒機構中，所述污泥造粒機構為一個旋轉的外筒和內筒，外筒內套有一個直徑略小的內筒，內筒的上部為接料凸丘，接料凸丘為頂部稍尖的球缺狀，接料凸丘的底面連接螺旋滑道，所述螺旋滑道沿內筒外壁螺旋狀配置，旋轉若干圈后，其下部則逐漸彎曲進入內筒中心并由此延伸出內筒的底部；落入污泥造粒機構的塊狀污泥從接料凸丘滑落至底部后沿螺旋滑道滾落，并一路翻滾成顆粒狀，落入成品箱；所述外筒和內筒的下端部旋轉支承在環形旋轉機構上；所述外筒和內筒設有旋轉驅動部分，所述旋轉驅動部分包括環形大齒輪和小齒輪，由小齒輪驅動環形大齒輪、并進而帶動外筒和內筒繞內筒中心線旋轉。

上述咖啡因生產中的污泥造粒方法，在污泥造粒之前首先進行無害化處理，除去亞硫酸根和氰根粒子，向咖啡因廢水中加入酸液，所述酸液選自稀鹽酸、稀硫酸或碳酸，酸液與亞硫酸根粒子發生反應，然后進行吹脫處理，得到除去亞硫酸根離子的溶液；向所述溶液中加入氧化劑，氧化劑選自雙氧水、次氯酸鈉或臭氧，氰根離子與氧化劑反應，得到除去氰根離子的廢水，同時，也脫去了咖啡因廢水的顏色。

上述咖啡因生產中的污泥造粒方法，在所述螺旋輸送擠壓機中增設第一干粉劑撒粉機構和第二干粉劑撒粉機構，所述第二干粉劑撒粉機構位于外筒切塊機構的上部，干粉劑為粉煤灰、生石灰或秸稈粉的粉狀混合物；所述第二干粉劑撒粉機構通過料刷的刷掃動作將干粉劑撒落在塊狀污泥的表面，以減少含水比例，利于塊狀污泥的滾動；所述第二干粉劑撒粉機構的旋轉動力由第四電機提供；所述第一干粉劑撒粉機構位于螺旋輸送擠壓機的進料端，其結構與所述第二干粉劑撒粉機構的結構相同，由第三電機驅動旋轉，將干粉劑撒在進入所述螺旋輸送擠壓機的污泥上，進行拌合；所述干粉劑為生石灰和粉煤灰的粉狀混合物。

上述咖啡因生產中的污泥造粒方法，增設熱風干燥部分，所述熱風干燥部分包括熱風風機、插入內筒底部中心孔內的熱風管，所述熱風管將熱風鼓入內筒，在所述內筒的筒壁上設有密布的散熱風小孔，吹出散熱風小孔的熱風將塊狀污泥進一步干燥定型。

一種咖啡因生產中的污泥造粒機構，包括底座、污泥制條部分和污泥造粒部分，所述污泥制條部分將污泥擠壓成污泥條，污泥條再進入污泥造粒部分制成顆粒；所述污泥造粒部分包括切塊機構、接料凸丘、外筒、內筒、螺旋滑道和成品箱；所述外筒和內筒設置在環形支座上，內筒的外壁上設置螺旋滑道，所述螺旋滑道的上端口與其上方接料凸丘的底面吻接，螺旋滑道的下端穿過內筒的筒壁吻接于位于內筒中心的出料圓筒，從而將污泥顆粒導入成品箱；切塊機構設置在接料凸丘的上方，其外周與外筒固定；所述外筒和內筒的下端部旋轉支承在環形旋轉機構上，并被第二電機通過小齒輪驅動旋轉。

上述咖啡因生產中的污泥造粒機構，所述污泥制條部分包括螺旋輸送擠壓機、第一電機和篩板，所述螺旋輸送擠壓機由第一電機驅動旋轉，其主軸上設有螺旋，所述螺旋的螺距由左向右逐漸變小，被擠壓的污泥經過篩板的調制，制成污泥條，落入污泥造粒部分；所述切塊機構為輻射狀排列的切刀，所述切刀為鋼絲，鋼絲的直徑為0.5-2毫米，數量為3-10個，間隔均布。

上述咖啡因生產中的污泥造粒機構，增設第一干粉劑撒粉機構和第二干粉劑撒粉機構，所述第一干粉劑撒粉機構位于外筒的上部，包括送粉斗、避風閥、撒粉筒，所述避風閥的上方連接送粉斗，下方連接撒粉筒，撒粉筒內設置4-10只料刷，所述料刷將避風閥送入撒粉筒內的粉料散開、并撒在接料凸丘上的污泥顆粒上；所述第二干粉劑撒粉機構的結構與第一干粉劑撒粉機構相同，安裝在所述螺旋輸送擠壓機上進料斗的右側，所述第一干粉劑撒粉機構由第三電機驅動，第二干粉劑撒粉機構由第四電機驅動，將干粉劑撒在進入所述螺旋輸送擠壓機的污泥上，進行拌合。

上述咖啡因生產中的污泥造粒機構，所述環形支座由蓋板、滾珠和底座構成，所述蓋板和底座均為環狀，在蓋板和底座相對的一面均設有環形凹槽，滾珠即裝設于凹槽內。

上述咖啡因生產中的污泥造粒機構，增設熱風干燥系統，熱風干燥系統包括熱風風機、熱風管和內筒的筒壁上布滿均勻設有的散熱風小孔，所述熱風管固定在底座上，一端伸入到內筒中，另一端通過管路連接熱風風機，熱風的溫度選擇55-85℃。上述咖啡因生產中的污泥造粒機構，在篩板的中心部位固設污泥顆粒均勻度調節件，所述污泥顆粒均勻度調節件為空心半球，其球心位于內筒中心線的延長線上。

有益效果與現有技術相比，本發明具有如下優點：A、全部工序自動化，包括送料、送粉、切割、滾動、加熱、干燥、定型、直至落入成品箱，實現了連續化生產；B、本發明設有撒粉機構，可以對污泥進行吸水、干燥、減少含水量，使污泥顆粒干濕適宜，易于定型、表觀質量穩定；C、本發明設置了螺旋滑道，延長污泥顆粒滾動整形過程，使污泥顆粒外形更加圓滑結實，受熱干燥時間長，保證污泥顆粒定型穩定；D、成品污泥顆粒均勻一致，品相好，便于后續處理及應用；E、本發明所提供的污泥造粒裝置操作便捷，空間占用面積小，可連續化自動生產，大大提高了污泥造粒的生產效率。

（發明人：韓峰;周英壯;郭少卿;張騰;李小宋;張劍）
