公布日：2023.01.17
申請日：2022.10.09
分類號：C02F11/122(2019.01)I;C02F11/14(2019.01)I;B01D25/164(2006.01)I;B01D25/12(2006.01)I
摘要
本發明提出一種污泥調理壓濾脫水工藝及其壓濾脫水系統，包括：污泥攪拌儲存罐、調理劑溶解水箱、壓濾機，污泥攪拌儲存罐連接壓濾機，調理劑溶解水箱連接壓濾機，污泥攪拌儲存罐和調理劑溶解水箱均連接在壓濾機進料泵上，壓濾機進料泵連接壓濾機；調理劑溶解水箱上設有調理劑濃度檢測儀和調理劑自動投加裝置，調理劑溶劑水箱上還設有調理劑出口端和調理劑回流端，調理劑出口端連接壓濾機進料泵，調理劑回流端連接壓濾機的出水口，本發明提出對壓濾機濾板腔室泥餅進行直接調理改性，實現對壓濾機濾板腔室中泥餅進行精準調理，給予足夠多的調理液對泥餅進行調理，可確保污泥調理效果，降低處理后泥餅含水率。
權利要求書

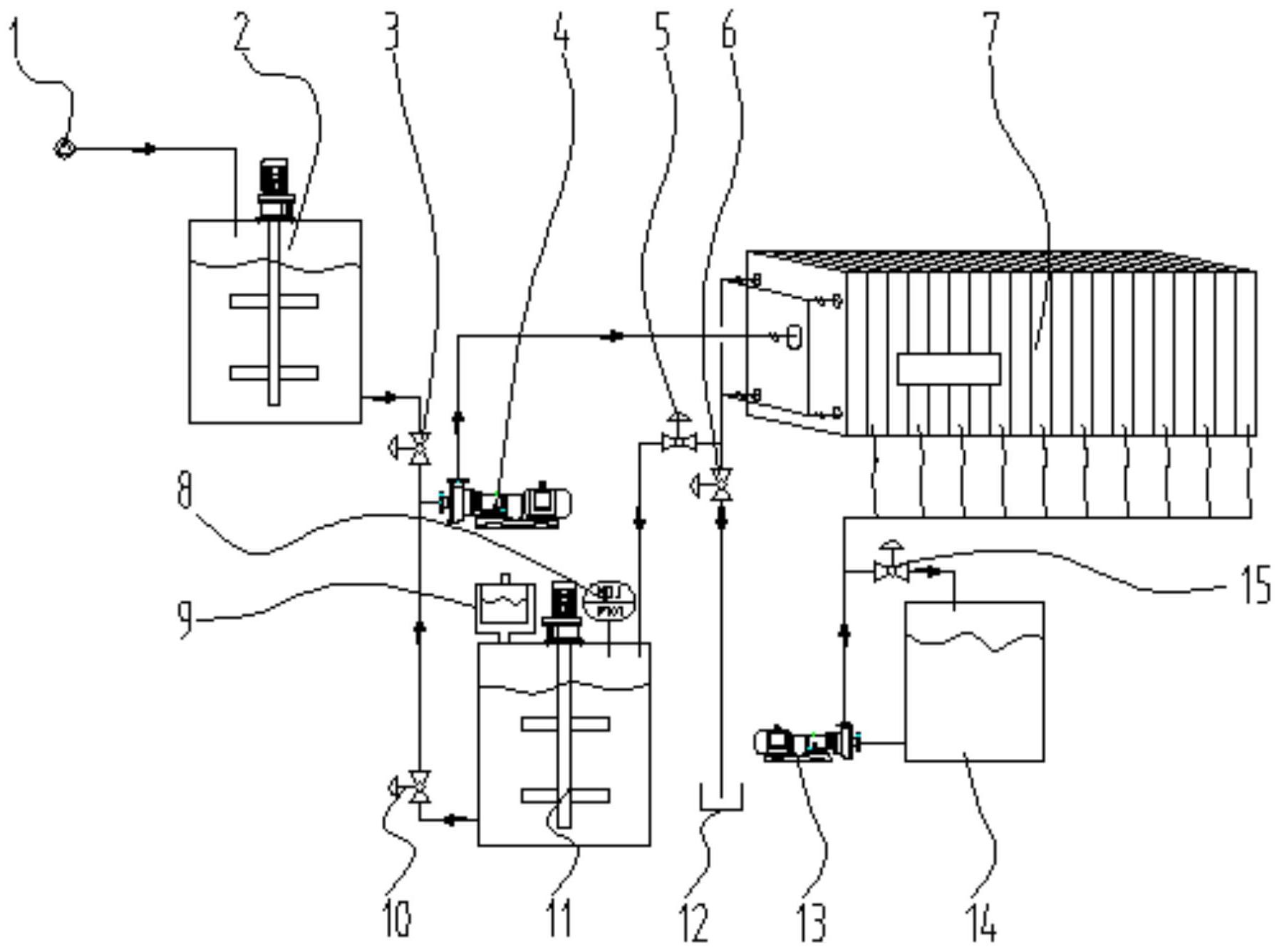

1.一種污泥調理壓濾脫水系統，其特征在于，包括：污泥攪拌儲存罐、調理劑溶解水箱、壓濾機，所述污泥攪拌儲存罐連接壓濾機，所述調理劑溶解水箱連接所述壓濾機，所述污泥攪拌儲存罐和所述調理劑溶解水箱均連接在壓濾機進料泵上，壓濾機進料泵連接壓濾機；所述調理劑溶解水箱上設有調理劑濃度檢測儀和調理劑自動投加裝置，所述調理劑溶劑水箱上還設有調理劑出口端和調理劑回流端，所述調理劑出口端連接所述壓濾機進料泵，所述調理劑回流端連接所述壓濾機的出水口。
2.根據權利要求1所述的污泥調理壓濾脫水系統，其特征在于，所述污泥攪拌儲存罐上設有污泥進口和污泥出口，所述污泥進口設于所述污泥攪拌罐儲存罐上端，所述污泥進口連接污泥輸送泵，所述污泥出口設于所述污泥攪拌罐下端，所述污泥出口連接所述壓濾機進料泵。
3.根據權利要求2所述的污泥調理壓濾脫水系統，其特征在于，所述污泥出口與所述調理劑出口端連通，且共同連接在所述壓濾機進料泵上，所述污泥進口與所述壓濾機進料泵之間設有儲存罐出口氣動閥。
4.根據權利要求1所述的污泥調理壓濾脫水系統，其特征在于，所述壓濾機的出水口通過管路連接排水溝，所述壓濾機出水口與所述排水溝之間設有濾液排放氣動閥，所述調理劑回流端連通所述壓濾機出水口與所述排水溝之間的管路，且所述調理劑回流端與壓濾機出水口與排水溝之間的管路間設有調理液回流氣動閥。
5.根據權利要求1所述的污泥調理壓濾脫水系統，其特征在于，所述壓榨機還連接壓榨水箱。
6.根據權利要求5所述的污泥調理壓濾脫水系統，其特征在于，所述壓榨水箱下端設有水箱出口，所述壓榨水箱上端設有水箱進口，所述水箱出口連接壓榨水泵，壓榨水泵的另一端連接所述壓榨機，所述水箱進口還連接在所述壓榨水泵與所述壓榨機之間，所述水箱進口出設有壓榨水回流氣動閥。
7.一種污泥調理壓濾脫水工藝，其特征在于，包括：通過污泥輸送泵將適量污泥輸送進入污泥攪拌儲存罐，通過壓濾機進料泵將原泥輸送進入壓濾機進料腔室，濾液透過濾布通過濾板濾水通道經管路排至排水溝，污泥在濾板之間腔室形成泥餅；關閉濾液排放氣動閥門，開啟調理液回流氣動閥；同時，關閉儲存罐出口氣動閥，開啟調理藥箱出口氣動閥；通過壓濾機進料泵將調理液輸入進入壓濾機濾板腔室中，對泥餅進行調理改性，未參與調理改性的調理液透過濾布通過濾板濾水通道經管路回流至調理劑溶解水箱；經過調理液不斷循環，泥餅經充分調理改性；在調理完成后，通過壓榨泵將壓榨水箱中的水輸送進壓濾機隔膜腔室進行鼓膜，進一步擠壓泥餅中水分，降低泥餅含水率；最后打開壓榨水回流氣動閥，壓榨水回流水箱，壓濾機打開濾板，泥餅掉落下來。
8.根據權利要求7所述的污泥調理壓濾脫水工藝，其特征在于，在所述通過壓濾機進料泵將原泥輸送進入壓濾機進料腔室步驟時，包括：儲存罐出口氣動閥開啟、調理藥箱出口氣動閥關閉。
9.根據權利要求7所述的污泥調理壓濾脫水工藝，其特征在于，在所述濾液透過濾布通過濾板濾水通道經管路排至排水溝,污泥在濾板之間腔室形成泥餅步驟中，包括：濾液排放氣動閥處于開啟狀態、調理液回流氣動閥關閉狀態。
10.根據權利要求7所述的污泥調理壓濾脫水工藝，其特征在于，在所述通過壓榨泵將壓榨水箱中的水輸送進壓濾機隔膜腔室進行鼓膜，進一步擠壓泥餅中水分，降低泥餅含水率步驟前，還包括：使得相關的氣動閥恢復原狀，調理藥箱出口氣動閥關閉、儲存罐出口氣動閥開啟、調理液回流氣動閥關閉、調理液回流氣動閥開啟。
發明內容
為了解決上述問題，本發明提出一種污泥調理壓濾脫水工藝及其壓濾脫水系統，以更加確切地解決上述所述污泥調理過程中實現調理藥劑的精準控制，并且調理效果達到最佳，壓濾泥餅含水率可降到最低；可完全杜絕操作員技能因素影響調理效果；降低污泥調理操作難度，并實現污泥調理過程智能化；污泥調理劑配置濃度在線檢測，可實現污泥調理劑濃度的精準可控性；確保污泥調理效果最佳；同時，可實現溶解調理劑的水不斷循環使用，最大程度節約水資源，降低成本的問題。
本發明通過以下技術方案實現的：
本發明提出一種污泥調理壓濾脫水系統，包括：污泥攪拌儲存罐、調理劑溶解水箱、壓濾機，所述污泥攪拌儲存罐連接壓濾機，所述調理劑溶解水箱連接所述壓濾機，所述污泥攪拌儲存罐和所述調理劑溶解水箱均連接在壓濾機進料泵上，壓濾機進料泵連接壓濾機；
所述調理劑溶解水箱上設有調理劑濃度檢測儀和調理劑自動投加裝置，所述調理劑溶劑水箱上還設有調理劑出口端和調理劑回流端，所述調理劑出口端連接所述壓濾機進料泵，所述調理劑回流端連接所述壓濾機的出水口。
進一步的，所述的污泥調理壓濾脫水系統，所述污泥攪拌儲存罐上設有污泥進口和污泥出口，所述污泥進口設于所述污泥攪拌罐儲存罐上端，所述污泥進口連接污泥輸送泵，所述污泥出口設于所述污泥攪拌罐下端，所述污泥出口連接所述壓濾機進料泵。
進一步的，所述的污泥調理壓濾脫水系統，所述污泥出口與所述調理劑出口端連通，且共同連接在所述壓濾機進料泵上，所述污泥進口與所述壓濾機進料泵之間設有儲存罐出口氣動閥。
進一步的，所述的污泥調理壓濾脫水系統，所述壓濾機的出水口通過管路連接排水溝，所述壓濾機出水口與所述排水溝之間設有濾液排放氣動閥，所述調理劑回流端連通所述壓濾機出水口與所述排水溝之間的管路，且所述調理劑回流端與壓濾機出水口與排水溝之間的管路間設有調理液回流氣動閥。
進一步的，所述的污泥調理壓濾脫水系統，所述壓榨機還連接壓榨水箱。
進一步的，所述的污泥調理壓濾脫水系統，所述壓榨水箱下端設有水箱出口，所述壓榨水箱上端設有水箱進口，所述水箱出口連接壓榨水泵，壓榨水泵的另一端連接所述壓榨機，所述水箱進口還連接在所述壓榨水泵與所述壓榨機之間，所述水箱進口出設有壓榨水回流氣動閥。
一種污泥調理壓濾脫水工藝，包括：
通過污泥輸送泵將適量污泥輸送進入污泥攪拌儲存罐，通過壓濾機進料泵將原泥輸送進入壓濾機進料腔室，濾液透過濾布通過濾板濾水通道經管路排至排水溝，污泥在濾板之間腔室形成泥餅；
關閉濾液排放氣動閥門，開啟調理液回流氣動閥；同時，關閉儲存罐出口氣動閥，開啟調理藥箱出口氣動閥；通過壓濾機進料泵將調理液輸入進入壓濾機濾板腔室中，對泥餅進行調理改性，未參與調理改性的調理液透過濾布通過濾板濾水通道經管路回流至調理劑溶解水箱；經過調理液不斷循環，泥餅經充分調理改性；
在調理完成后，通過壓榨泵將壓榨水箱中的水輸送進壓濾機隔膜腔室進行鼓膜，進一步擠壓泥餅中水分，降低泥餅含水率；最后打開壓榨水回流氣動閥，壓榨水回流水箱，壓濾機打開濾板，泥餅掉落下來。
進一步的，所述的污泥調理壓濾脫水工藝，在所述通過壓濾機進料泵將原泥輸送進入壓濾機進料腔室步驟時，包括：
儲存罐出口氣動閥開啟、調理藥箱出口氣動閥關閉。
進一步的，所述的污泥調理壓濾脫水工藝，在所述濾液透過濾布通過濾板濾水通道經管路排至排水溝,污泥在濾板之間腔室形成泥餅步驟中，包括：
濾液排放氣動閥處于開啟狀態、調理液回流氣動閥關閉狀態。
進一步的，所述的污泥調理壓濾脫水工藝，在所述通過壓榨泵將壓榨水箱中的水輸送進壓濾機隔膜腔室進行鼓膜，進一步擠壓泥餅中水分，降低泥餅含水率步驟前，還包括：
使得相關的氣動閥恢復原狀，調理藥箱出口氣動閥關閉、儲存罐出口氣動閥開啟、調理液回流氣動閥關閉、調理液回流氣動閥開啟。
本發明的有益效果：
通過調理劑溶解水箱上調理劑濃度檢測儀實時監測調理液濃度值，在實際使用過程中，調理液在不斷消耗，調理液濃度下降，如調理液濃度低于某個值，自動啟動調理劑自動投加裝置，將固態調理劑加入溶解水箱進行攪拌均勻提高調理液濃度；實現調理液濃度的智能控制；
本發明提出對壓濾機濾板腔室泥餅進行直接調理改性，實現對壓濾機濾板腔室中泥餅進行精準調理，給予足夠多的調理液對泥餅進行調理，可確保污泥調理效果，降低處理后泥餅含水率，同時，過量的調理液透過濾布通過濾板濾水通道經管路回流至調理劑溶解水箱；因此不存在調理藥劑不足導致污泥調理效果不佳，也不存在過量的調理液直接隨濾液排放至排水溝而導致藥劑成本過高生產成本過高；
本發明通過管路結構實現對污泥調理劑的循環使用，并且整個過程只消耗調理劑，不消耗溶解調理劑的水，最大限度節約水資源。
（發明人：熊俊;莊楚雄;肖炳堅;周特耀;高斌）
