公布日：2023.10.31
申請日：2023.09.05
分類號：C02F1/50(2023.01)I
摘要
本發明屬于污水處理技術領域，具體為一種原位生成臭氧的污水處理裝置及方法，現有的裝置在使用時，多數是直接將臭氧送入反應箱體內，但容易局部堆積在一起，使其在內部無法快速擴散開，從而導致臭氧不能與污水充分融合在一起，降低了污水處理的效果，從而降低了污水處理的效率；包括底板，所述底板上對稱安裝有側動基座，一個所述側動基座與驅動電機之間通過合定裝聯組件連接設置；所述驅動電機與復止角旋機構連接設置；所述復止角旋機構包括設置于驅動電機輸出端上的驅動卡塊，驅動卡塊與驅動凸輪上設有的驅動卡槽連接設置；通過復止角旋機構，使臭氧能夠與污水充分的融合在一起，從而提升了污水處理效果的同時提升了污水處理的效率。
權利要求書

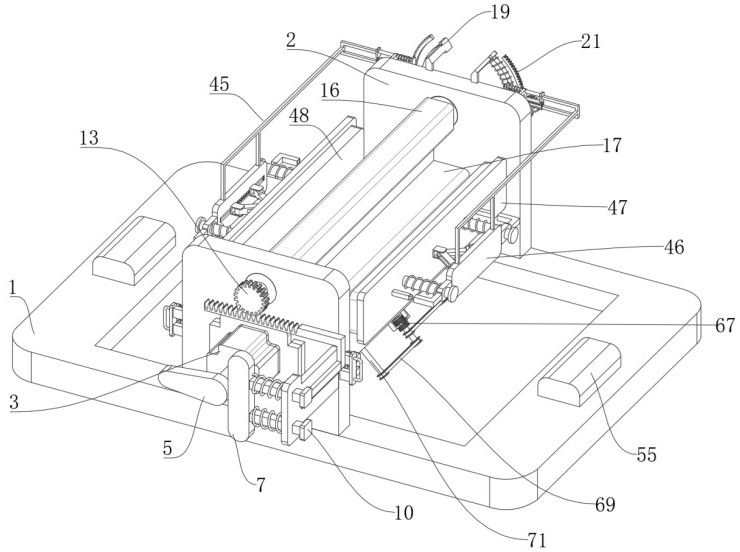

1.一種原位生成臭氧的污水處理裝置，其特征在于：包括底板（1），所述底板（1）上對稱安裝有側動基座（2），一個所述側動基座（2）與驅動電機（3）之間通過合定裝聯組件連接設置；所述驅動電機（3）與復止角旋機構連接設置；所述復止角旋機構包括設置于驅動電機（3）輸出端上的驅動卡塊（4），驅動卡塊（4）與驅動凸輪（5）上設有的驅動卡槽（6）連接設置；所述驅動凸輪（5）配合連接驅動橫塊（7），驅動橫塊（7）上對稱安裝有驅動方桿（8），驅動方桿（8）穿過側動基座（2）上設有的驅動基座（9）與驅動方板（10）固定連接設置；所述驅動方桿（8）上套設有驅動彈簧（11），驅動彈簧（11）的一端與驅動橫塊（7）固定連接設置，另一端與驅動基座（9）連接設置。
2.根據權利要求1所述的一種原位生成臭氧的污水處理裝置，其特征在于：一個所述驅動方板（10）上設有驅動齒條（12），驅動齒條（12）嚙合連接驅動齒輪（13），驅動齒輪（13）上安裝有驅動轉軸（14），驅動轉軸（14）穿過側動基座（2）上設有的第一軸承與若干限動異塊（15）連接設置；所述驅動轉軸（14）上安裝有聯動橫塊（16），聯動橫塊（16）上安裝有反應箱體（17）。
3.根據權利要求2所述的一種原位生成臭氧的污水處理裝置，其特征在于：所述限動異塊（15）與限動異桿（18）滑動連接設置，限動異桿（18）的兩端上安裝有限動基座（19），兩個限動基座（19）與側動基座（2）固定連接設置；所述限動異桿（18）上套設有限動彈簧（20），限動彈簧（20）的一端與限動基座（19）固定連接設置，另一端與限動異塊（15）固定連接設置，兩個所述限動異塊（15）上固定安裝有半聯齒環（21），半聯齒環（21）與傾止穩升單元連接設置。
4.根據權利要求1所述的一種原位生成臭氧的污水處理裝置，其特征在于：所述合定裝聯組件包括設置于驅動電機（3）上的合定方板（22），合定方板（22）上設有主動橡膠墊，主動橡膠墊與側動基座（2）上設有的從動橡膠墊連接設置；所述合定方板（22）上對稱安裝有合定方塊（23），合定方塊（23）與側動基座（2）上設有的合定方槽（24）連接設置，合定方槽（24）內滑動連接有觸定阻板（25），觸定阻板（25）與兩個觸定圓桿（26）滑動連接設置，觸定圓桿（26）與合定方槽（24）固定連接設置，合定方槽（24）的內底面與觸定阻板（25）之間通過觸定彈簧（27）連接設置。
5.根據權利要求3所述的一種原位生成臭氧的污水處理裝置，其特征在于：所述傾止穩升單元包括與半聯齒環（21）嚙合連接設置的傾聯齒輪（28），傾聯齒輪（28）上設有傾聯轉軸（29），傾聯轉軸（29）穿過升止齒輪（30）與側動基座（2）傳動連接設置；所述升止齒輪（30）嚙合連接升止齒條（31），升止齒條（31）上安裝有升止滑塊（32），升止滑塊（32）與側動基座（2）上固定設有的軌止基座（33）滑動連接設置；所述升止滑塊（32）上對稱安裝有升止方板（34），兩個所述升止方板（34）共同連接升止桿（35），升止桿（35）與軌止基座（33）滑動連接設置；所述升止桿（35）上套設有升止彈簧（36），升止彈簧（36）的一端與升止方板（34）固定連接設置，另一端與軌止基座（33）固定連接設置。
6.根據權利要求4所述的一種原位生成臭氧的污水處理裝置，其特征在于：所述合定方塊（23）上對稱安裝有鎖定方槽（37），鎖定方槽（37）與鎖定長板（38）連接設置，兩個鎖定長板（38）共同連接鎖定橫塊（39），鎖定橫塊（39）上對稱安裝有限位塊（40），限位塊（40）上固定安裝有限位桿（41），限位桿（41）與側動基座（2）上設有的限位槽（42）滑動連接設置；所述限位桿（41）上套設有限位彈簧（43），限位彈簧（43）的一端與側動基座（2）固定連接設置，另一端與限位塊（40）固定連接設置；所述鎖定橫塊（39）上安裝有提環（44）。
7.根據權利要求5所述的一種原位生成臭氧的污水處理裝置，其特征在于：所述升止方板（34）和升止齒條（31）的側面共同連接延動異桿（45），延動異桿（45）上固定安裝有升動橫板（46），升動橫板（46）與貼動板（47）之間通過平動限旋組件連接設置；所述貼動板（47）上固定安裝有緩沖墊（48），緩沖墊（48）與反應箱體（17）配合連接設置。
8.根據權利要求7所述的一種原位生成臭氧的污水處理裝置，其特征在于：所述平動限旋組件包括對稱設置于貼動板（47）上的貼動桿（49），貼動桿（49）與定位塊（50）滑動連接設置，兩個定位塊（50）共同連接升動橫板（46）；所述定位塊（50）上固定安裝有定位套筒（51），定位套筒（51）與貼動板（47）上設有的定位套柱（52）配合連接設置，一個定位套柱（52）上安裝有動觸片（53），動觸片（53）與定位套筒（51）內設有的靜觸片（54）配合連接設置，兩者的接觸與底板（1）上對稱設有的控制盒（55）連接設置；所述貼動桿（49）上套設有貼動彈簧（56），貼動彈簧（56）的一端與定位塊（50）連接設置，另一端與貼動板（47）連接設置，貼動板（47）上設有第一聯座（57），第一聯座（57）通過鉸動方板（58）與第二方座（59）連接設置，兩個所述第二方座（59）上安裝有導向塊（60），導向塊（60）與升動橫板（46）上設有的導向槽（61）滑動連接設置，導向槽（61）內設有導向桿（62），導向桿（62）上套設有導向彈簧（63），導向彈簧（63）的兩端與導向塊（60）固定連接設置，導向塊（60）上設有第一磁片（64），第一磁片（64）與導向槽（61）內設有的第二磁片（65）配合連接設置，兩者的接觸與拌動合制機構連接設置。
9.根據權利要求8所述的一種原位生成臭氧的污水處理裝置，其特征在于：所述拌動合制機構包括設置于反應箱體（17）兩側上的夾動異塊（66），兩個夾動異塊（66）共同連接拌動電機（67），拌動電機（67）的輸出端上安裝有若干拌動滑輪（68），拌動滑輪（68）通過傳動帶（69）與聯動滑輪（70）連接設置，聯動滑輪（70）上設有夾動轉軸（71），夾動轉軸（71）穿過反應箱體（17）上設有的第二軸承與若干攪拌桿（72）連接設置。
10.一種原位生成臭氧的污水處理方法，使用如權利要求1-9任一所述的原位生成臭氧的污水處理裝置，其特征在于，包括步驟：步驟一、啟動驅動電機（3），使其輸出端上的驅動卡塊（4）帶動驅動凸輪（5）轉動，使其往復接觸驅動橫塊（7）的表面；當驅動凸輪（5）接觸驅動橫塊（7）的表面時，驅動橫塊（7）通過驅動方桿（8）在驅動基座（9）內限位移動，兩個驅動彈簧（11）處于緩沖的狀態；步驟二、通過移動的驅動方板（10）帶動驅動齒條（12）移動，并嚙合驅動齒輪（13）轉動，使得驅動轉軸（14）轉動，并通過限動異塊（15）在限動異桿（18）處限位轉動，限動彈簧（20）處于緩沖的狀態；使得驅動轉軸（14）上的聯動橫塊（16）轉動；步驟三、反應箱體（17）安裝在聯動橫塊（16）處，通過聯動橫塊（16）的旋轉，使得反應箱體（17）以驅動轉軸（14）為圓心轉動，使得反應箱體（17）內的污水傾斜流動至一側；步驟四、當驅動凸輪（5）不再接觸驅動橫塊（7）的表面，驅動彈簧（11）和限動彈簧（20）的復位使得驅動齒輪（13）復位轉動，使得反應箱體（17）復位轉動至初始位置，導致反應箱體（17）內的污水傾斜流動至另一側；步驟五、通過上述步驟描述，使得反應箱體（17）往復轉動，使得污水在反應箱體（17）內時刻的保持著流動性，避免臭氧在反應箱體（17）內局部堆積在一起，加速了臭氧與污水的融合速度。
發明內容
針對上述情況，為克服現有技術的缺陷，本發明提供一種原位生成臭氧的污水處理裝置及方法，有效的解決了上述背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種原位生成臭氧的污水處理裝置，包括底板，所述底板上對稱安裝有側動基座，一個所述側動基座與驅動電機之間通過合定裝聯組件連接設置；所述驅動電機與復止角旋機構連接設置；所述復止角旋機構包括設置于驅動電機輸出端上的驅動卡塊，驅動卡塊與驅動凸輪上設有的驅動卡槽連接設置；所述驅動凸輪配合連接驅動橫塊，驅動橫塊上對稱安裝有驅動方桿，驅動方桿穿過側動基座上設有的驅動基座與驅動方板固定連接設置；所述驅動方桿上套設有驅動彈簧，驅動彈簧的一端與驅動橫塊固定連接設置，另一端與驅動基座連接設置。
優選的，一個所述驅動方板上設有驅動齒條，驅動齒條嚙合連接驅動齒輪，驅動齒輪上安裝有驅動轉軸，驅動轉軸穿過側動基座上設有的第一軸承與若干限動異塊連接設置；所述驅動轉軸上安裝有聯動橫塊，聯動橫塊上安裝有反應箱體。
優選的，所述限動異塊與限動異桿滑動連接設置，限動異桿的兩端上安裝有限動基座，兩個限動基座與側動基座固定連接設置；所述限動異桿上套設有限動彈簧，限動彈簧的一端與限動基座固定連接設置，另一端與限動異塊固定連接設置，兩個所述限動異塊上固定安裝有半聯齒環，半聯齒環與傾止穩升單元連接設置。
優選的，所述合定裝聯組件包括設置于驅動電機上的合定方板，合定方板上設有主動橡膠墊，主動橡膠墊與側動基座上設有的從動橡膠墊連接設置；所述合定方板上對稱安裝有合定方塊，合定方塊與側動基座上設有的合定方槽連接設置，合定方槽內滑動連接有觸定阻板，觸定阻板與兩個觸定圓桿滑動連接設置，觸定圓桿與合定方槽固定連接設置，合定方槽的內底面與觸定阻板之間通過觸定彈簧連接設置。
優選的，所述傾止穩升單元包括與半聯齒環嚙合連接設置的傾聯齒輪，傾聯齒輪上設有傾聯轉軸，傾聯轉軸穿過升止齒輪與側動基座傳動連接設置；所述升止齒輪嚙合連接升止齒條，升止齒條上安裝有升止滑塊，升止滑塊與側動基座上固定設有的軌止基座滑動連接設置；所述升止滑塊上對稱安裝有升止方板，兩個所述升止方板共同連接升止桿，升止桿與軌止基座滑動連接設置；所述升止桿上套設有升止彈簧，升止彈簧的一端與升止方板固定連接設置，另一端與軌止基座固定連接設置。
優選的，所述合定方塊上對稱安裝有鎖定方槽，鎖定方槽與鎖定長板連接設置，兩個鎖定長板共同連接鎖定橫塊，鎖定橫塊上對稱安裝有限位塊，限位塊上固定安裝有限位桿，限位桿與側動基座上設有的限位槽滑動連接設置；所述限位桿上套設有限位彈簧，限位彈簧的一端與側動基座固定連接設置，另一端與限位塊固定連接設置；所述鎖定橫塊上安裝有提環。
優選的，所述升止方板和升止齒條的側面共同連接延動異桿，延動異桿上固定安裝有升動橫板，升動橫板與貼動板之間通過平動限旋組件連接設置；所述貼動板上固定安裝有緩沖墊，緩沖墊與反應箱體配合連接設置。
優選的，所述平動限旋組件包括對稱設置于貼動板上的貼動桿，貼動桿與定位塊滑動連接設置，兩個定位塊共同連接升動橫板；所述定位塊上固定安裝有定位套筒，定位套筒與貼動板上設有的定位套柱配合連接設置，一個定位套柱上安裝有動觸片，動觸片與定位套筒內設有的靜觸片配合連接設置，兩者的接觸與底板上對稱設有的控制盒連接設置；所述貼動桿上套設有貼動彈簧，貼動彈簧的一端與定位塊連接設置，另一端與貼動板連接設置，貼動板上設有第一聯座，第一聯座通過鉸動方板與第二方座連接設置，兩個所述第二方座上安裝有導向塊，導向塊與升動橫板上設有的導向槽滑動連接設置，導向槽內設有導向桿，導向桿上套設有導向彈簧，導向彈簧的兩端與導向塊固定連接設置，導向塊上設有第一磁片，第一磁片與導向槽內設有的第二磁片配合連接設置，兩者的接觸與拌動合制機構連接設置。
優選的，所述拌動合制機構包括設置于反應箱體兩側上的夾動異塊，兩個夾動異塊共同連接拌動電機，拌動電機的輸出端上安裝有若干拌動滑輪，拌動滑輪通過傳動帶與聯動滑輪連接設置，聯動滑輪上設有夾動轉軸，夾動轉軸穿過反應箱體上設有的第二軸承與若干攪拌桿連接設置。
本發明還提供了一種原位生成臭氧的污水處理方法，包括以下步驟：步驟一、啟動驅動電機，使其輸出端上的驅動卡塊帶動驅動凸輪轉動，使其往復接觸驅動橫塊的表面；當驅動凸輪接觸驅動橫塊的表面時，驅動橫塊通過驅動方桿在驅動基座內限位移動，兩個驅動彈簧處于緩沖的狀態；步驟二、通過移動的驅動方板帶動驅動齒條移動，并嚙合驅動齒輪轉動，使得驅動轉軸轉動，并通過限動異塊在限動異桿處限位轉動，限動彈簧處于緩沖的狀態；使得驅動轉軸上的聯動橫塊轉動；步驟三、反應箱體安裝在聯動橫塊處，通過聯動橫塊的旋轉，使得反應箱體以驅動轉軸為圓心轉動，使得反應箱體內的污水傾斜流動至一側；步驟四、當驅動凸輪不再接觸驅動橫塊的表面，驅動彈簧和限動彈簧的復位使得驅動齒輪復位轉動，使得反應箱體復位轉動至初始位置，導致反應箱體內的污水傾斜流動至另一側；步驟五、通過上述步驟描述，使得反應箱體往復轉動，使得污水在反應箱體內時刻的保持著流動性，避免臭氧在反應箱體內局部堆積在一起，加速了臭氧與污水的融合速度。
與現有技術相比，本發明的有益效果是：（1）啟動驅動電機，使其輸出端上的驅動卡塊帶動驅動凸輪轉動，使其往復接觸到驅動橫塊的表面；而當驅動凸輪接觸到驅動橫塊的表面時，使得驅動橫塊通過兩個驅動方桿在驅動基座內限位移動，使得兩個驅動彈簧處于緩沖的狀態，繼而使得移動的驅動方板帶動驅動齒條移動，使其嚙合驅動齒輪轉動，進而使得驅動轉軸轉動，使得驅動轉軸通過兩個限動異塊在限動異桿處限位轉動，使得兩個限動彈簧處于緩沖的狀態，從而使得驅動轉軸上的聯動橫塊轉動，而反應箱體是安裝在聯動橫塊處，通過聯動橫塊的旋轉，使得反應箱體以驅動轉軸為圓心轉動，使得反應箱體內的污水傾斜流動至一側；當驅動凸輪不再接觸到驅動橫塊的表面時，通過驅動彈簧和限動彈簧的復位使得驅動齒輪復位轉動，使得驅動轉軸上的聯動橫塊復位轉動至初始位置，值得一提的是反應箱體初始為傾斜狀態的，使得反應箱體內的污水傾斜流動至另一側，而具體角度多少是根據實際使用情況而判定，通過調整驅動齒條和驅動齒輪連接的位置從而能夠調整反應箱體的初始角度等；從而通過上述描述使得反應箱體往復轉動，使得污水在反應箱體內時刻的保持著流動性，同時能夠避免臭氧進入反應箱體內局部堆積在一起的情況發生，從而加速了臭氧在污水內的擴散速度，加速臭氧與污水的融合速度，使得臭氧能夠與污水充分的融合在一起，從而提升了污水處理效果的同時提升了污水處理的效率；（2）當反應箱體接觸到緩沖墊時，使得貼動板通過貼動桿在定位塊內限位移動，使得貼動彈簧處于緩沖的狀態，并通過第一聯座、鉸動方板和第二方座配合，使得兩個第二方座通過導向塊在導向槽內相對移動，使得導向桿上的導向彈簧處于緩沖的狀態，與傾止穩升單元相配合，進一步提升裝置在使用時的穩定性，同時使得貼動板與升動橫板處于相向移動的狀態，使得定位套柱進入到定位套筒內，使得動觸片與靜觸片相接觸，所發出信號至控制盒處，由于控制盒為對稱設置的，哪邊的動觸片與靜觸片相接觸就發出信號至哪邊的控制盒，使得控制盒發出信號至警報器，用于提醒操作人員的注意，給予工作人員足夠的時間反應，避免反應箱體有側翻的風險，做到防患于未然，從而提升了裝置在使用時的安全性，而警報器設置于底板的兩側（圖中未展示），與控制盒設置位置相同，哪邊的兩個觸片相接觸就亮哪邊，便于操作人員快速清楚的了解反應箱體的風險位置的狀態；同時提升了裝置在使用時的安全性；（3）操作人員通過往外拉動提環，使得鎖定橫塊通過限位塊上設有的限位桿在限位槽內限位移動，使得限位彈簧處于緩沖的狀態，繼而使得鎖定橫塊上的兩個鎖定長板不再連接鎖定方槽，從而解除對合定方塊的限位設置，此時在沒有受到外力的情況下，使得原本處于緩沖狀態的觸定彈簧復位移動，所帶來的彈力推動觸定阻板在合定方槽內設有的觸定圓桿上移動，從而使得與觸定阻板接觸的合定方塊離開合定方槽，從而將驅動電機彈出位置，從而完成對驅動電機的拆卸操作；同理，在安裝驅動電機時，先往外拉動鎖定橫塊，使其通過限位桿在限位槽內限位移動，限位彈簧處于緩沖的狀態，使得兩個鎖定長板離開合定方槽；此時只需要將合定方板上的兩個合定方塊對準合定方槽，使得合定方塊接觸到觸定阻板，通過施加力氣按壓合定方板，同時使得合定方塊和觸定阻板在合定方槽內限位移動，使得觸定彈簧處于緩沖的狀態，當移動至位置時，此時通過松開鎖定橫塊，通過限位彈簧的復位使得兩個鎖定長板復位移動并與鎖定方槽連接設置，從而將合定方塊限位在當前位置，此時不需要在對合定方板施加壓力，通過對合定方塊的限位使得觸定彈簧不能夠復位，所帶來的彈力增加了鎖定長板與鎖定方槽連接的摩擦力，從而提升了驅動電機在使用時的穩定性，同時使其無論安裝或拆卸操作，都可方便快捷的完成，同時可以根據反應箱體內所含有的污水的重量適時更換不同功率的電機，降低了裝置在使用時的穩定性，同時提升了污水處理的效率；（4）當平動限旋組件上的控制盒發出信號至警報器后，表示導向塊上的第一磁片接觸到導向槽內設有的第二磁片，從而使得拌動電機通電，使得拌動電機開始工作，使其輸出端上的兩個拌動滑輪通過傳動帶帶動兩個聯動滑輪轉動，使得兩個夾動轉軸轉動，此時反應箱體處于傾斜的最大位置處，內部的污水在傾斜時所產生的涌動與送入的臭氧起到一個自然攪動混合的作用，避免了將臭氧送入反應箱體內便堆積在一起難以混合，其次污水和臭氧此刻已經堆積在一個位置，通過上述描述，使得若干攪拌桿此刻在污水內轉動，對這個角度的反應箱體內的污水進行攪拌，配合上復止角旋機構，加強了污水與臭氧融合的速度，從而提升了污水處理的效果；（5）傾聯齒輪的轉動，使得傾聯轉軸上的升止齒輪嚙合升止齒條移動，使其通過升止滑塊在軌止基座內限位移動，升止彈簧處于緩沖的狀態，使得延動異桿上的升動橫板帶動貼動板移動，繼而使得兩個貼動板都朝著一個方向移動，當反應箱體在轉動時，此時通過上述描述會帶動一個貼動板朝著反應箱體的方向移動，而另一個貼動板則遠離反應箱體；使得靠近反應箱體移動的貼動板上所設有的緩沖墊接觸到緩沖墊，由于反應箱體在轉動時，此時內部的污水則會聚集到貼動板朝著反應箱體所移動的一側，而污水在反應箱體的內部移動時是會造成污水自身涌動的，所帶來的沖擊力會導致反應箱體損壞或晃動，當反應箱體旋轉到一定的角度時，通過與緩沖墊的相接觸，使得緩沖墊處于緩沖的狀態，所帶來的緩沖力與前面提到的沖擊力相抵消，避免對反應箱體造成損壞，同時提升了裝置在使用時的壽命，提升了裝置在對污水處理時的穩定性。
（發明人：鞠新國;陸賽飛;張峰;丁浩澎;曾文勇;張薇薇）
