公布日：2023.12.19
申請日：2023.09.28
分類號：C02F3/30(2023.01)I;C02F1/00(2023.01)I;B01D33/03(2006.01)I;B01D33/68(2006.01)I
摘要
本發明公開了一種高濃度有機廢水多級凈化循環處理設備，包括承載架、厭氧處理箱和水泵，所述承載架內部的一端焊接有好氧處理箱，所述厭氧處理箱焊接于承載架內部的另一端，所述好氧處理箱和厭氧處理箱的底部皆均勻安裝有凹形沉泥斗。本發明通過安裝有活性炭過濾網板等，使得裝置優化了自身的性能，一方面通過在好氧處理箱和厭氧處理箱的底部皆均勻安裝有凹形沉泥斗，可以實現對于濾除下的廢水雜質的沉淀收集、便于清理廢渣，另一方面通過在加固支架上安裝有和活性炭過濾網板相匹配的振動器，可以通過振動作用，帶動活性炭過濾網板上的物體呈懸浮態、避免其堵塞網孔、有利于活性炭過濾網板的連續化利用。
權利要求書

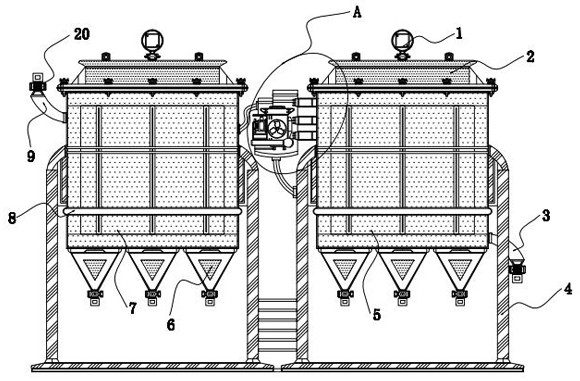

1.一種高濃度有機廢水多級凈化循環處理設備，其特征在于，包括承載架（4）、厭氧處理箱（5）和水泵（17），所述承載架（4）內部的一端焊接有好氧處理箱（7），所述厭氧處理箱（5）焊接于承載架（4）內部的另一端，所述好氧處理箱（7）和厭氧處理箱（5）的底部皆均勻安裝有凹形沉泥斗（6），所述凹形沉泥斗（6）上方的好氧處理箱（7）和厭氧處理箱（5）上皆焊接有供氣機構（8），所述供氣機構（8）包括環形供氣主管（801）、氣泵（802）、進氣管件（803）和排氣支管（804），所述好氧處理箱（7）和厭氧處理箱（5）之間連接有導水管（19），所述水泵（17）安裝于導水管（19）上，所述好氧處理箱（7）的頂端焊接有進水管件（9），所述厭氧處理箱（5）的底端焊接有排水管件（3），所述好氧處理箱（7）和厭氧處理箱（5）的頂部皆安裝有頂蓋（2），所述好氧處理箱（7）和厭氧處理箱（5）的內部皆設置有預留安裝口（12），且所述預留安裝口（12）上安裝有活性炭過濾網板（10），所述活性炭過濾網板（10）上固定有加固支架（14），所述加固支架（14）上安裝有振動器（13）。
2.根據權利要求1所述的一種高濃度有機廢水多級凈化循環處理設備，其特征在于：所述頂蓋（2）上安裝有氣壓表（1）。
3.根據權利要求1所述的一種高濃度有機廢水多級凈化循環處理設備，其特征在于：所述頂蓋（2）、好氧處理箱（7）和厭氧處理箱（5）上皆焊接有固定基板（18），所述固定基板（18）的邊緣處均勻設置有螺絲，所述固定基板（18）上硫化連接有橡膠密封層。
4.根據權利要求1所述的一種高濃度有機廢水多級凈化循環處理設備，其特征在于：所述排水管件（3）和進水管件（9）的內部皆設置有螺紋連接口，所述排水管件（3）和進水管件（9）上皆安裝有電磁閥（20）。
5.根據權利要求1所述的一種高濃度有機廢水多級凈化循環處理設備，其特征在于：所述厭氧處理箱（5）、凹形沉泥斗（6）和好氧處理箱（7）的內側壁皆設置有納米陶瓷抗粘層，所述承載架（4）的底部皆均勻設置有螺紋固定孔。
6.根據權利要求1所述的一種高濃度有機廢水多級凈化循環處理設備，其特征在于：所述環形供氣主管（801）依次固定于厭氧處理箱（5）和好氧處理箱（7）上，所述凹形沉泥斗（6）的頂部設置有和好氧處理箱（7）相匹配的螺紋連接頭（15），所述凹形沉泥斗（6）的底部安裝有控制閥（16）。
7.根據權利要求1所述的一種高濃度有機廢水多級凈化循環處理設備，其特征在于：所述氣泵（802）安裝于環形供氣主管（801）的一側，所述進氣管件（803）設置于氣泵（802）的輸入端，所述排氣支管（804）均勻分布于環形供氣主管（801）的內側壁，所述排氣支管（804）上螺紋連接有防護筒，所述防護筒的內部均勻設置有防水透氣膜。
8.根據權利要求1所述的一種高濃度有機廢水多級凈化循環處理設備，其特征在于：所述加固支架（14）上均勻設置有和預留安裝口（12）相匹配的裝配插條（11），且所述裝配插條（11）和預留安裝口（12）之間設置有螺絲。
發明內容
本發明的目的在于提供一種高濃度有機廢水多級凈化循環處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種高濃度有機廢水多級凈化循環處理設備，包括承載架、厭氧處理箱和水泵，所述承載架內部的一端焊接有好氧處理箱，所述厭氧處理箱焊接于承載架內部的另一端，所述好氧處理箱和厭氧處理箱的底部皆均勻安裝有凹形沉泥斗，所述凹形沉泥斗上方的好氧處理箱和厭氧處理箱上皆焊接有供氣機構，所述供氣機構包括環形供氣主管、氣泵、進氣管件和排氣支管，所述好氧處理箱和厭氧處理箱之間連接有導水管，所述水泵安裝于導水管上，所述好氧處理箱的頂端焊接有進水管件，所述厭氧處理箱的底端焊接有排水管件，所述好氧處理箱和厭氧處理箱的頂部皆安裝有頂蓋，所述好氧處理箱和厭氧處理箱的內部皆設置有預留安裝口，且所述預留安裝口上安裝有活性炭過濾網板，所述活性炭過濾網板上固定有加固支架，所述加固支架上安裝有振動器。
作為本發明的進一步改進，所述頂蓋上安裝有氣壓表，使其便于自動監測好氧處理箱和厭氧處理箱內部的氣壓值。
作為本發明的進一步改進，所述頂蓋、好氧處理箱和厭氧處理箱上皆焊接有固定基板，所述固定基板的邊緣處均勻設置有螺絲，所述固定基板上硫化連接有橡膠密封層，使其便于實現頂蓋的拆裝、便于對好氧處理箱和厭氧處理箱的內部進行清理維護。
作為本發明的進一步改進，所述排水管件和進水管件的內部皆設置有螺紋連接口，所述排水管件和進水管件上皆安裝有電磁閥，使其便于將裝置和相應的水處理設備進行組裝。
作為本發明的進一步改進，所述厭氧處理箱、凹形沉泥斗和好氧處理箱的內側壁皆設置有納米陶瓷抗粘層，所述承載架的底部皆均勻設置有螺紋固定孔，使其提升了厭氧處理箱、凹形沉泥斗和好氧處理箱內壁的抗粘耐磨效果。
作為本發明的進一步改進，所述環形供氣主管依次固定于厭氧處理箱和好氧處理箱上，所述凹形沉泥斗的頂部設置有和好氧處理箱相匹配的螺紋連接頭，所述凹形沉泥斗的底部安裝有控制閥，使其便于利用螺紋連接頭實現凹形沉泥斗的獨立拆解維護。
作為本發明的進一步改進，所述氣泵安裝于環形供氣主管的一側，所述進氣管件設置于氣泵的輸入端，所述排氣支管均勻分布于環形供氣主管的內側壁，所述排氣支管上螺紋連接有防護筒，所述防護筒的內部均勻設置有防水透氣膜，實現了多級凈化效果，有利于去除高濃度有機廢水中的厭氧菌和好氧菌等。
作為本發明的進一步改進，所述加固支架上均勻設置有和預留安裝口相匹配的裝配插條，且所述裝配插條和預留安裝口之間設置有螺絲，使其便于實現活性炭過濾網板的獨立拆解更換。
與現有技術相比，具體本技術方案具有的有益技術效果包括如下：本技術方案通過安裝有加固支架和活性炭過濾網板等，使得裝置優化了自身的性能，一方面使用者利用裝置上設置的帶有螺紋連接口和電磁閥的排水管件和進水管件，便于將裝置和相應的水處理設備進行組裝，經過預過濾的廢水會被導入好氧處理箱內部，在對應的供氣機構的供氧作用下和活性炭過濾網板的過濾吸附作用下，實現較好的好氧反應和過濾吸附處理，再通過導水管和水泵的作用，將經過好氧凈化處理的水體抽入厭氧處理箱，這時、在對應的供氣機構的二氧化碳供應作用下和活性炭過濾網板的過濾吸附作用下，實現較好的厭氧反應和過濾吸附處理，進而使得裝置整合了好氧厭氧和過濾吸附功能于一體、實現了水體的多級凈化處理。
另一方面通過在好氧處理箱和厭氧處理箱的底部皆均勻安裝有凹形沉泥斗，可以實現對于濾除下的廢水雜質的沉淀收集、便于清理廢渣，再有，通過在加固支架上安裝有和活性炭過濾網板相匹配的振動器，可以通過振動作用，帶動活性炭過濾網板上的物體呈懸浮態、避免其堵塞網孔、有利于活性炭過濾網板的連續化利用；本技術方案通過安裝有好氧處理箱和厭氧處理箱等，使得裝置供氣機構具體利用時，使用者可以利用好氧處理箱和厭氧處理箱上分別安裝的供氣機構上所設置的進氣管件、與對應的氧氣供應設備和二氧化碳供應設備進行連接，從而便于利用均勻分布有排氣支管的環形供氣主管，將對應的氣體自動化均勻導入好氧處理箱和厭氧處理箱的內部，這有利于為好氧處理箱和厭氧處理箱分別提供良好的好氧反應環境和厭氧反應環境，進而使得裝置可以兼具好氧處理和厭氧處理、實現了多級凈化效果，有利于去除高濃度有機廢水中的厭氧菌和好氧菌等，并且通過該供氣結構，也有利于帶動廢水運動、有利于廢水的徹底反應、提升了凈化效率；本技術方案通過安裝有裝配插條和預留安裝口等，使得裝置優化了自身的結構，一方面通過在加固支架上均勻設置有和預留安裝口相匹配的裝配插條，且在裝配插條和預留安裝口之間設置有螺絲，便于實現活性炭過濾網板的獨立拆解更換，另一方面使用者可以利用螺紋連接頭和對應的厭氧處理箱、好氧處理箱之間構成的螺紋連接作用，實現凹形沉泥斗的獨立拆解維護。
（發明人：陸科峰）
