公布日：2023.11.03

申請日：2023.08.15

分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I

摘要

本發明涉及水處理領域，具體公開了一種污水循環處理設備，包括水處理筒；若干位于水處理筒內的葉片；與若干葉片固定連接的轉軸，轉軸同軸轉動密封設置在水處理筒上，葉片遠離轉軸的側壁均與水處理筒的內壁貼合，相鄰兩個葉片表面與水處理筒內壁之間形成分隔處理腔；可與單個分隔處理腔相對的加藥控制單元，加藥控制單元包括加藥器、PLC控制器、檢測轉軸轉速的轉速傳感器以及控制加藥器加藥頻次的加藥控制器，加藥器與加藥控制器電聯接，加藥控制器和轉速傳感器均與PLC控制器電聯接，轉速傳感器測得的轉軸轉速變化時，加藥控制器控制加藥器加藥頻次等比例變化。本方案在對污水進行傳送帶的過程中同步進行化學處理，提高對污水的處理效率。

權利要求書

1.一種污水循環處理設備，其特征在于，包括：水處理筒；若干位于水處理筒內的葉片；與若干葉片固定連接的轉軸，所述轉軸同軸轉動密封設置在水處理筒上，葉片遠離轉軸的側壁均與水處理筒的內壁貼合，相鄰兩個葉片表面與水處理筒內壁之間形成分隔處理腔；與水處理筒連通的進水管和出水管，所述進水管可與單個分隔處理腔相對；可與單個分隔處理腔相對的加藥控制單元，所述加藥控制單元包括加藥器、PLC控制器、檢測轉軸轉速的轉速傳感器以及控制加藥器加藥頻次的加藥控制器，加藥器與加藥控制器電聯接，加藥控制器和轉速傳感器均與PLC控制器電聯接，所述轉速傳感器測得的轉軸轉速變化時，加藥控制器控制加藥器加藥頻次等比例變化。

2.如權利要求1所述的一種污水循環處理設備，其特征在于，所述加藥器穿過水處理筒并且可與單個分隔處理腔相對，且加藥器位于進水管和出水管的上側。

3.如權利要求2所述的一種污水循環處理設備，其特征在于，所述葉片與水處理筒內壁貼合的三側上均固定安裝有彈性密封條，彈性密封條與水處理筒的內壁貼合。

4.如權利要求3所述的一種污水循環處理設備，其特征在于，所述葉片遠離轉軸的一側向順時針或逆時針的方向凹陷形成凹槽，葉片凹槽的內壁可與進水管靠近水處理筒的一端相對。

5.如權利要求4所述的一種污水循環處理設備，其特征在于，所述凹槽的底面呈弧面狀，凹槽縱截面輪廓的厚度由水處理筒的圓心向圓周方向依次增大。

6.如權利要求5所述的一種污水循環處理設備，其特征在于，所述葉片凹槽的底面處均安裝有液體壓力傳感器，液體壓力傳感器與PLC控制器電聯接，所述液體壓力傳感器測得的污水壓力變化時，加藥控制器控制加藥器加藥頻次等比例變化。

7.如權利要求2所述的一種污水循環處理設備，其特征在于，所述進水管包括泵入管和第一連接管，泵入管的一端上連接有第一液體泵，泵入管的另一端與第一連接管的一端同軸可拆卸密封連接，第一連接管的另一端與水處理筒固定連接。

8.如權利要求7所述的一種污水循環處理設備，其特征在于，所述出水管包括第二連接管和泵出管，泵出管的一端上連接有第二液體泵，泵出管的另一端與第二連接管的一端同軸可拆卸密封連接，第二連接管的另一端與水處理筒固定連接，第二連接管和第一連接管沿水處理筒縱截面的豎直中線對稱設置。

9.如權利要求7所述的一種污水循環處理設備，其特征在于，所述水處理筒的外壁上設有若干凸起，若干凸起均位于進水管和出水管之間，且凸起與加藥器相對。

10.如權利要求1-9中任意一項所述的一種污水循環處理設備，其特征在于，所述出水管內可拆卸安裝有濾網，濾網覆蓋出水管的縱截面，出水管的上表面上設有與濾網相對的開口，出水管的開口處可拆卸密封安裝有封蓋。

發明內容

針對現有技術中所存在的不足，本發明提供了一種污水循環處理設備，以解決常規的投藥污水處理工藝中，需要將污水引入到污水池后再投加藥劑，進而需要先確定污水量再控制藥劑的投入量，總體上比較費時，導致污水處理效率較低的問題。

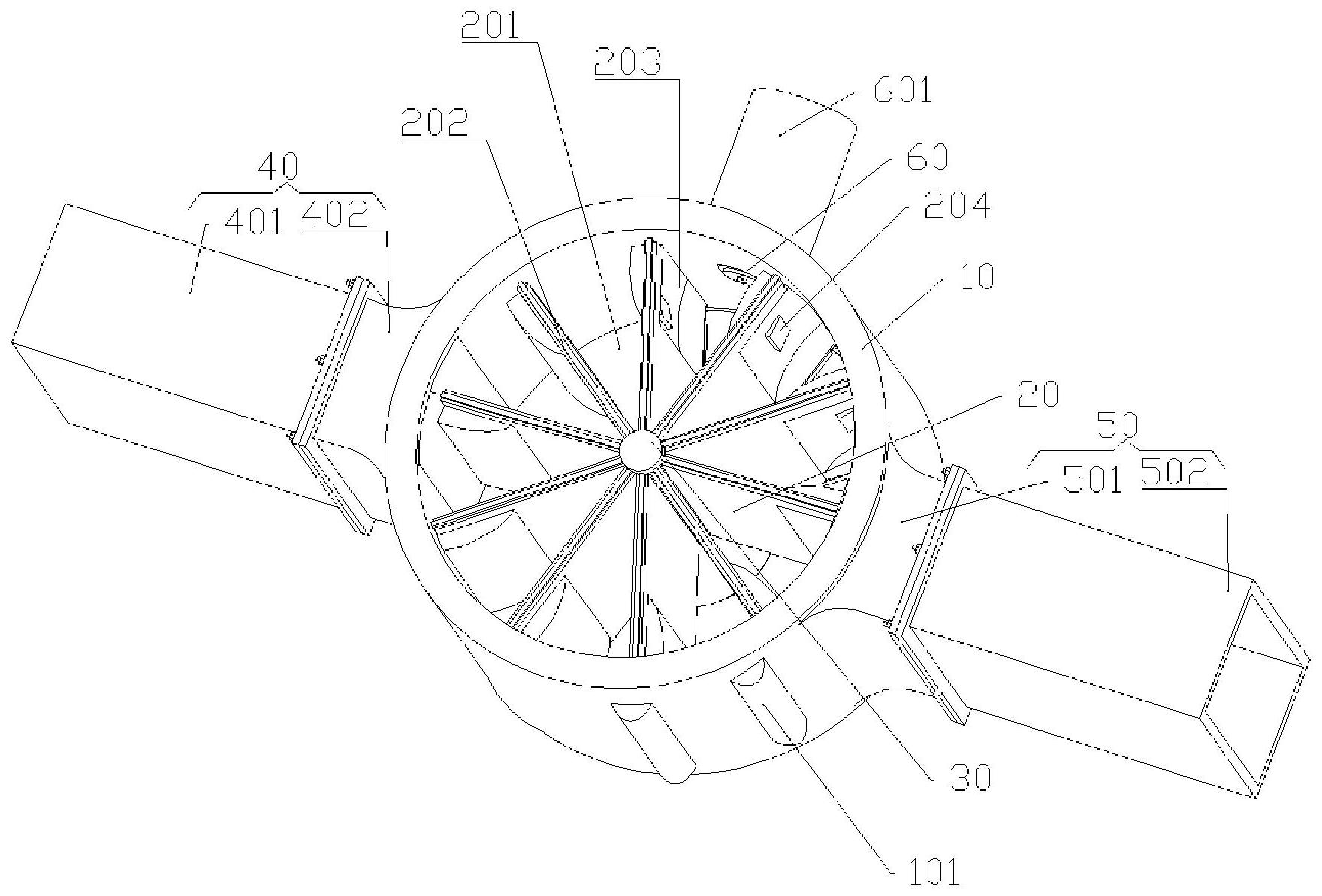

為了達到上述目的，本發明的基礎方案如下：一種污水循環處理設備，包括：

水處理筒；

若干位于水處理筒內的葉片；

與若干葉片固定連接的轉軸，轉軸同軸轉動密封設置在水處理筒上，葉片遠離轉軸的側壁均與水處理筒的內壁貼合，相鄰兩個葉片表面與水處理筒內壁之間形成分隔處理腔；

與水處理筒連通的進水管和出水管，進水管可與單個分隔處理腔相對；

可與單個分隔處理腔相對的加藥控制單元，加藥控制單元包括加藥器、PLC控制器、檢測轉軸轉速的轉速傳感器以及控制加藥器加藥頻次的加藥控制器，加藥器與加藥控制器電聯接，加藥控制器和轉速傳感器均與PLC控制器電聯接，轉速傳感器測得的轉軸轉速變化時，加藥控制器控制加藥器加藥頻次等比例變化。

本發明的技術原理為：污水通過進水管進入到水處理筒內，此時進入到污水能夠沖擊到葉片上，沖擊力帶動轉軸轉動，轉速傳感器檢測到轉軸的轉速，轉速信號傳遞至PLC控制器中，PLC控制器對轉速信號綜合判斷處理后輸出加藥頻次，加藥頻次的控制使得，兩次加藥不會出現在同一分隔處理腔中，使得單個分隔處理腔中的藥劑符合標準，使得藥劑量與污水的待處理量進行較為精準的配合，減少污水內藥劑的殘留量，也能夠避免多余的藥劑被浪費。

與此同時，污水依次充入到分隔處理腔中，同步帶動若干葉片與轉軸同步轉動，使得污水依次進入到各個分隔處理腔中與藥劑混合，當污水與藥劑轉動至出水管處時，污水與藥劑排出，在以上過程中還實現對污水傳送的過程中實現實時的化學處理，提高對污水的處理效率，還能夠簡化污水處理化學處理步驟，整個污水循環處理設備相較于設置若干大型的污水處理池，也更節省布置空間。

當在不同的污水處理工序中需要投加不同的藥劑時，只需替換加藥器的加藥種類，可對污水進行不同工序的處理，也可以讓污水循環處理設備對污水進行循環處理，提升了污水循環處理設備的適用場景。

進一步，加藥器穿過水處理筒并且可與單個分隔處理腔相對，且加藥器位于進水管和出水管的上側。

通過上述設置，加藥器更便于豎直將藥劑泵入到單個分隔處理腔中，而污水更便于進入到水處理筒的下半部分，使得加藥器的加藥頻次變化能夠根據轉軸轉速的不同快速相應。

進一步，葉片與水處理筒內壁貼合的三側上均固定安裝有彈性密封條，彈性密封條與水處理筒的內壁貼合。

通過上述設置，彈性密封條能對分隔處理腔之間進行更精準的分隔，使得藥劑與污水量的配合更精準。

進一步，葉片遠離轉軸的一側向順時針或逆時針的方向凹陷形成凹槽，葉片凹槽的內壁可與進水管靠近水處理筒的一端相對。

通過凹槽的設置，能夠污水通過凹槽更準確地沖擊至葉片上，污水在凹槽的導流槽也更準確地沖擊至相鄰兩個葉片的夾角處，與相鄰兩個葉片之間的藥劑也能夠更充分混合。

進一步，凹槽的底面呈弧面狀，凹槽縱截面輪廓的厚度由水處理筒的圓心向圓周方向依次增大。

通過上述設置，弧面狀的凹槽地面能對污水進行進一步導流，使得污水與藥劑更充分地混合。

進一步，葉片凹槽的底面處均安裝有液體壓力傳感器，液體壓力傳感器與PLC控制器電聯接，液體壓力傳感器測得的污水壓力變化時，加藥控制器控制加藥器加藥頻次等比例變化。

通過上述設置，污水沖擊到凹槽的液體壓力傳感器上，液體壓力傳感器將壓力信號傳遞至PLC控制器中，PLC控制器對壓力信號和轉速信號綜合判斷處理后輸出加藥量，加藥量和頻次信號傳遞至加藥控制器中，加藥控制器控制加藥器以相應的頻次和加藥量進行加藥，使得加藥量和頻次均能夠實時控制，讓加藥精度提高。

進一步，進水管包括泵入管和第一連接管，泵入管的一端上連接有第一液體泵，泵入管的另一端與第一連接管的一端同軸可拆卸密封連接，第一連接管的另一端與水處理筒固定連接。

通過上述設置，第一液體泵能夠為污水的傳送和處理提供動力，便于污水帶動葉片和轉軸轉動，實現藥劑的添加和污水的傳送具有同步性，提高污水處理效率。

進一步，出水管包括第二連接管和泵出管，泵出管的一端上連接有第二液體泵，泵出管的另一端與第二連接管的一端同軸可拆卸密封連接，第二連接管的另一端與水處理筒固定連接，第二連接管和第一連接管沿水處理筒縱截面的豎直中線對稱設置。

通過上述設置，第二液體泵能夠與第一液體泵配合為污水的傳送和處理提供動力，污水從水處理筒中排出，進一步提高污水處理效率。

進一步，水處理筒的外壁上設有若干凸起，若干凸起均位于進水管和出水管之間，且凸起與加藥器相對。

通過上述設置，便于將污水循環處理設備放置到地面上時，凸起與地面接觸，能夠對整個污水循環處理設備進行支撐。

進一步，出水管內可拆卸安裝有濾網，濾網覆蓋出水管的縱截面，出水管的上表面上設有與濾網相對的開口，出水管的開口處可拆卸密封安裝有封蓋。

通過上述設置，當污水與藥劑混合后進入到第二連接管和泵出管處時，污水中的雜質容易在與藥劑的作用下絮凝，此時絮凝的雜質沖擊到濾網上，濾網能對絮凝的雜質進行攔截，避免大量雜質進入到下一處理工序中，也對第二液體泵進行保護。

（發明人：何焓;方旭東;張運根;成毅;王明）
