公布日：2023.10.31
申請日：2022.04.19
分類號：C02F9/00(2023.01)I;C02F11/13(2019.01)I;C02F11/125(2019.01)I;C10G1/00(2006.01)I;C02F103/10(2006.01)N;C02F1/40(2023.01)N;C02F1/52(2023.01)N;C02F1/
38(2023.01)N;C02F1/66(2023.01)N;C02F1/56(2023.01)N;C02F1/44(2023.01)N
摘要
本發明涉及油田污水處理的技術領域，特別是涉及一種油田污水綜合處理工藝，其包括以下環節：步驟一：污水轉運到一次接收池中，進行初步的油、水、泥的分離，分離后污水送至二次接收池；步驟二：進一步進行油、水、泥的分離，進一步分離后的污水流入除油沉淀池；步驟三：進行油、水分離，分離后的污水流入加藥攪拌池；步驟四：對污水進行PH調節以及對懸浮物進行絮凝，處理后的污水進入絮凝沉淀池；步驟五：進一步進行沉降分離，沉降分離后的污水被潛水排污泵送至污水深度處理單元；步驟六：通過進行PH調節、絮凝反應、沉淀和高效微納米氣浮，進行深度凈化處理，處理完的污水流轉出污水深度處理單元；步驟七：通過過濾器對污水進行凈化。
權利要求書
1.一種油田污水綜合處理工藝，其特征在于，包括以下環節：步驟一：油田鉆井作業產生的污水，通過運輸車轉運到處理站一次接收池中，利用自然沉降的方式進行初步的油、水、泥的分離，分離后污水泵送至二次接收池；步驟二：污水被泵送至二次接收池后，利用自然沉降的方式進一步進行油、水、泥的分離，進一步分離后的污水通過溢流的方式流入除油沉淀池；步驟三：污水溢流到除油沉淀池后，通過浮油收集器和旋流器進行油、水分離，分離后的污水通過溢流的方式流入加藥攪拌池；步驟四：污水溢流到加藥攪拌池后，通過加入石灰乳對污水進行PH調節以及對懸浮物進行絮凝，處理后的污水通過溢流的方式進入絮凝沉淀池；步驟五：污水溢流到絮凝沉淀池后，進一步進行自然沉降分離，沉降分離后的污水被潛水排污泵泵送至污水深度處理單元；步驟六：污水深度處理單元，通過進行PH調節、絮凝反應、沉淀和高效微納米氣浮，進行深度凈化處理，處理完的污水流轉出污水深度處理單元；步驟七：處理完的污水送至過濾器中，過濾器中凈化后的處理水將滿足回注標準。
2.如權利要求1所述的一種油田污水綜合處理工藝，其特征在于，所述步驟一、步驟二和步驟三中排出的含油污泥經減量化處理單元處理后，再經晾曬后，含水率下降到25％以下，此時對污泥進行熱脫附處理，脫附后的固體物質滿足排放標準，通過運輸車清運排放，所述步驟四、步驟五和步驟六中的不含油污泥經過脫水處理后，直接清運排出。
3.根據權利要求1所述的油田污水綜合處理工藝，其特征在于：除油沉淀池內設置有浮油收集器和除油旋流器，通過倆者的配合使污水中的油完全分離并去除，降低后續環節污水處理的難度。
4.如權利要求1所述的一種油田污水綜合處理工藝，其特征在于，所述污水深度處理單元包括PH調節反應撬、絮凝反應撬、沉淀撬、高效微納米氣浮撬、污泥脫水撬和藥劑添加撬，并且每個撬底部均設置有排泥錐斗。
5.如權利要求1所述的一種油田污水綜合處理工藝，其特征在于，所述熱脫附處理過程中產生的揮發氣，噴淋冷卻后進行油水分離，產生的油品最終回收再利用。
6.如權利要求1所述的一種油田污水綜合處理工藝，其特征在于，所述一次接收池頂部設置有密封蓋板，密封蓋板上設置有蒸汽噴射機構，能夠保證池體頂部的浮油在蒸汽的加熱及推動作用下，快速溢流至集油池中，再由集油池內的排油泵泵送至儲油罐內。
7.如權利要求1所述的一種油田污水綜合處理工藝，其特征在于，所述過濾器處理后水的水質仍不打標時，將通過離心泵泵送至陶瓷膜過濾器進行進一步的過濾凈化，經過進一步凈化后的處理水將滿足回注排放標準。
發明內容
為解決上述技術問題，本發明提供一種能夠對油田污水進行綜合處理，使污水達標后回注排放、對含油污泥脫水后進行熱解脫附、對不含油污泥壓濾脫水后清運排放、對分離出的油品進行回收利用的一種油田污水綜合處理工藝。

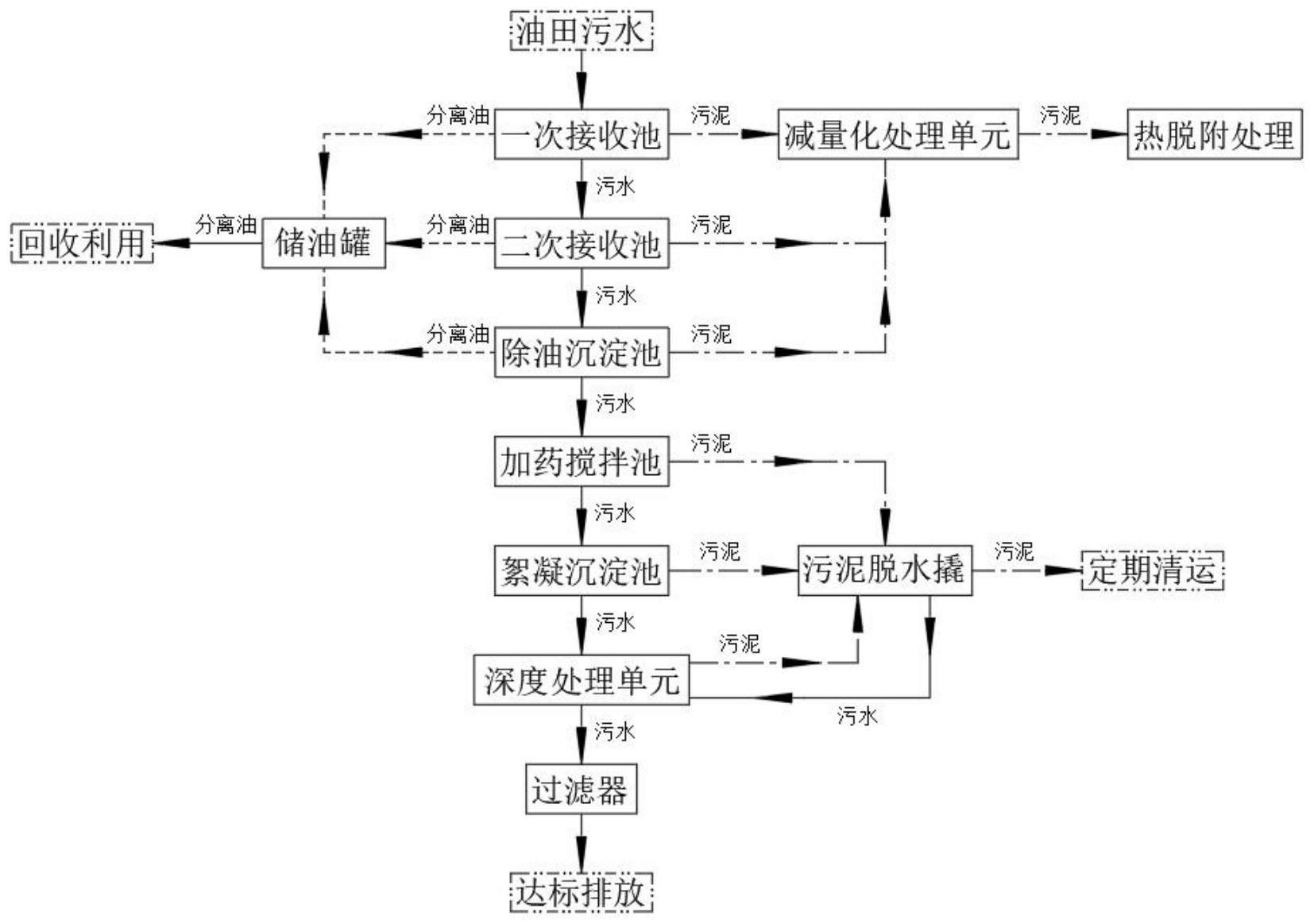

本發明的一種油田污水綜合處理工藝，包括以下環節：
步驟一：油田鉆井作業產生的污水，通過運輸車轉運到處理站一次接收池中，利用自然沉降的方式進行初步的油、水、泥的分離，分離后污水泵送至二次接收池；
步驟二：污水被泵送至二次接收池后，利用自然沉降的方式進一步進行油、水、泥的分離，進一步分離后的污水通過溢流的方式流入除油沉淀池；
步驟三：污水溢流到除油沉淀池后，通過浮油收集器和旋流器進行油、水分離，分離后的污水通過溢流的方式流入加藥攪拌池；
步驟四：污水溢流到加藥攪拌池后，通過加入石灰乳對污水進行PH調節以及對懸浮物進行絮凝，處理后的污水通過溢流的方式進入絮凝沉淀池；
步驟五：污水溢流到絮凝沉淀池后，進一步進行自然沉降分離，沉降分離后的污水被潛水排污泵泵送至污水深度處理單元；
步驟六：污水深度處理單元，通過進行PH調節、絮凝反應、沉淀和高效微納米氣浮，進行深度凈化處理，處理完的污水流轉出污水深度處理單元；
步驟七：處理完的污水送至過濾器中，過濾器中凈化后的處理水將滿足回注標準；
優選的，所述步驟一、步驟二和步驟三中排出的含油污泥經減量化處理單元處理后，再經晾曬后，含水率下降到25％以下，此時對污泥進行熱脫附處理，脫附后的固體物質滿足排放標準，通過運輸車清運排放，所述步驟四、步驟五和步驟六中的不含油污泥經過脫水處理后，直接清運排出；提高對污泥的處理效果，降低污泥對周圍環境的污染。
除油沉淀池內設置有浮油收集器和除油旋流器，通過倆者的配合使污水中的油完全分離并去除，降低后續環節污水處理的難度
優選的，所述污水深度處理單元包括PH調節反應撬、絮凝反應撬、沉淀撬、高效微納米氣浮撬、污泥脫水撬和藥劑添加撬，并且每個撬底部均設置有排泥錐斗；污水通過溢流依次通過各處理撬，在PH調節反應撬內通過添加濃度10％的NaOH將污水PH調節至中性，進入絮凝反應撬后，通過向撬內添加200ppm的PAC和100ppm的PAM進一步去除污水中的微小懸浮物；污水進入沉淀撬后，通過斜管填料繼續進行沉淀分離；分離后的污水進入高效納米氣浮撬，對污水進行微納米氣浮，進一步去除污水中的微小懸浮物，處理完的污水流轉至中間存儲水罐，之后通過排泥泵將產生的底泥運送至污泥脫水撬，污泥脫水撬內的疊螺壓濾機將污泥進行脫水分離，分離產生的泥餅不含有污染物，將通過螺旋輸送機輸送至運輸車清運排放，分離產生的污水輸送至加藥攪拌池，并跟隨污水進行再次處理，提高對污水的處理效果。
優選的，所述熱脫附處理過程中產生的揮發氣，噴淋冷卻后進行油水分離，產生的油品最終回收再利用；提高對污水的處理效果和對油品的利用率。
優選的，所述一次接收池頂部設置有密封蓋板，密封蓋板上設置有蒸汽噴射機構，能夠保證池體頂部的浮油在蒸汽的加熱及推動作用下，快速溢流至集油池中，再由集油池內的排油泵泵送至儲油罐內；提高對浮油的回收率。
優選的，所述過濾器處理后水的水質仍不打標時，將通過離心泵泵送至陶瓷膜過濾器進行進一步的過濾凈化，經過進一步凈化后的處理水將滿足回注排放標準；提高對污水的處理效果。
與現有技術相比本發明的有益效果為：能夠對油田污水進行綜合處理，使污水達標后回注排放、對含油污泥脫水后進行熱解脫附、對不含油污泥壓濾脫水后清運排放、對分離出的油品進行回收利用。
（發明人：方基壘;張煒;王小平;董倩倩;王銘鈞;朱曉鵬;馬小剛;成洪;張少君）
