公布日：2023.12.19

申請日：2023.11.01

分類號：C02F9/00(2023.01)I;B01D53/78(2006.01)I;C02F11/00(2006.01)I;B01D53/04(2006.01)I;A61L9/16(2006.01)I;A61L9/14(2006.01)I;C02F1/50(2023.01)N;C02F3/

02(2023.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種全污染處理的一體化醫療廢水處理設備，涉及醫療廢水處理技術領域，廢水處理系統包括依次通過隔板連接的接觸氧化池、沉淀池以及消毒池，接觸氧化池遠離沉淀池一端頂部設有進水管，接觸氧化池與沉淀池之間的隔板中部位置設有第一過水孔，沉淀池與消毒池之間的隔板頂部位置設有第二過水孔；污泥處理系統包括排泥機構以及儲泥機構，排泥機構一端設置于沉淀池中，另一端連通儲泥機構，廢氣消殺及處理系統包括廢氣收集機構以及噴淋機構，廢氣收集機構一端分別連通接觸氧化池以及儲泥池，另一端連通噴淋機構。本發明可實現污水、污泥、廢氣的全污染物處理，處理效果好，處理效率高。

權利要求書

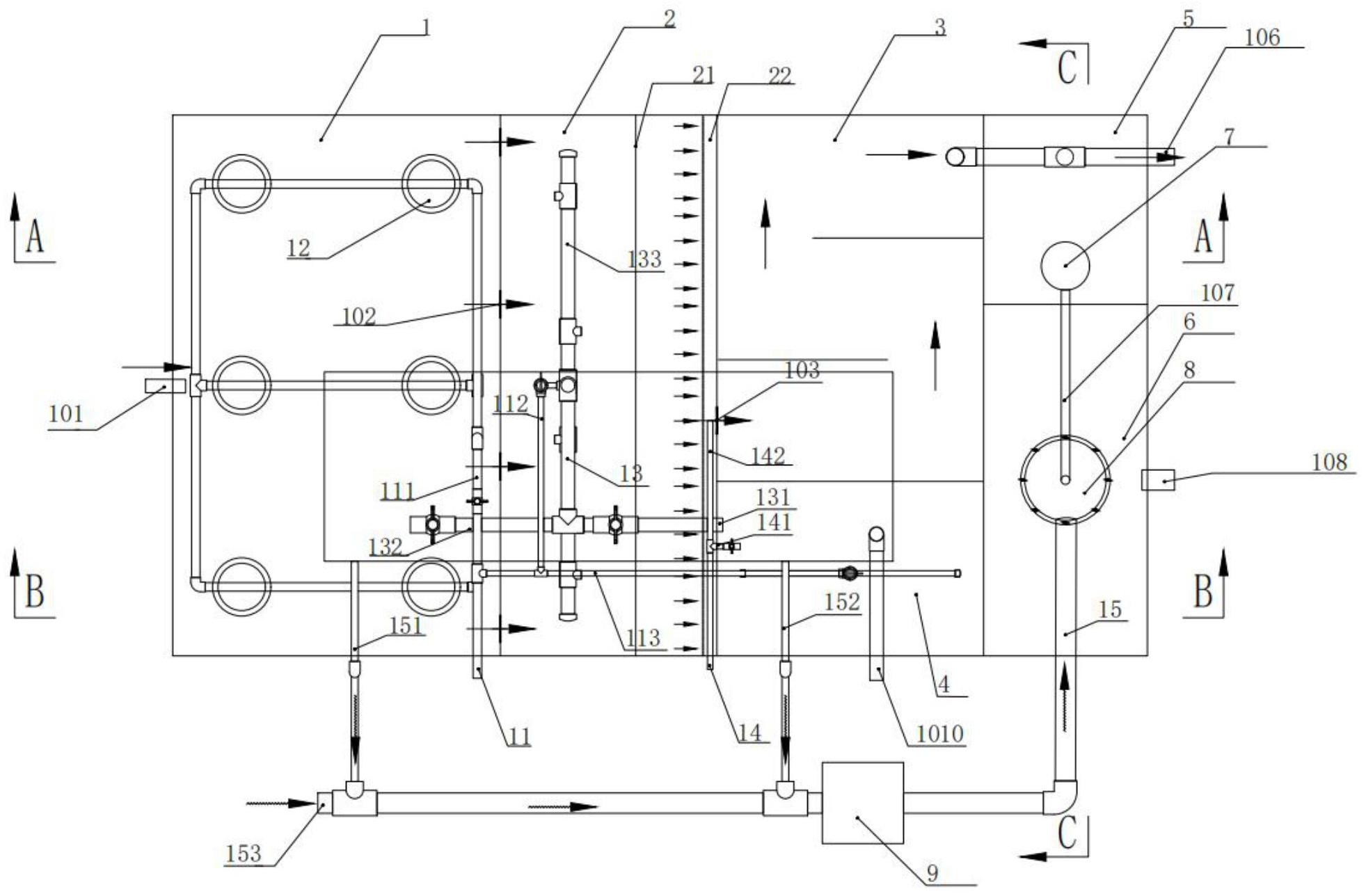

1.一種全污染處理的一體化醫療廢水處理設備，其特征在于，包括廢水處理系統、污泥處理系統和廢氣消殺及處理系統，所述廢水處理系統包括依次通過隔板連接的接觸氧化池(1)、沉淀池(2)以及消毒池(3)，所述接觸氧化池(1)遠離所述沉淀池(2)一端頂部設有進水管(101)，所述接觸氧化池(1)與所述沉淀池(2)之間的隔板中部位置設有第一過水孔(102)，所述沉淀池(2)與所述消毒池(3)之間的隔板頂部位置設有第二過水孔(103)；所述污泥處理系統包括排泥機構以及儲泥機構，所述排泥機構一端設置于所述沉淀池(2)中，另一端連通所述儲泥機構，所述廢氣消殺及處理系統包括廢氣收集機構以及噴淋機構，所述廢氣收集機構一端分別連通所述接觸氧化池(1)以及所述儲泥機構，另一端連通所述噴淋機構。

2.根據權利要求1所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述接觸氧化池(1)內填充有填料一(16)，填充率為有效池容的1/3～2/3；所述接觸氧化池(1)外側設有供氣裝置，所述接觸氧化池(1)底部設有多個通過曝氣管連通的曝氣器(12)，所述供氣裝置出口端連通有進氣管(11)，所述進氣管(11)伸入所述接觸氧化池(1)內并設有進氣分路一(111)，所述進氣分路一(111)連通所述曝氣器(12)。

3.根據權利要求2所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述沉淀池(2)底部設有滑泥斗(21)，所述滑泥斗(21)靠近所述消毒池(3)一端高于靠近所述接觸氧化池(1)一端；所述沉淀池(2)靠近所述消毒池(3)一端設有出水堰(22)，所述出水堰(22)堰底與所述第二過水孔(103)孔底平齊；所述沉淀池(2)外側設有加藥裝置，所述加藥裝置出口端連通有加藥管(14)，所述加藥管(14)伸入所述出水堰(22)內并設有加藥分路一(141)，所述加藥分路一(141)高于所述第二過水孔(103)。

4.根據權利要求3所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述排泥機構包括吸泥管(133)以及污泥提升管(13)，所述吸泥管(133)一端位于所述沉淀池(2)底部并設有多個吸泥口，另一端連通所述污泥提升管(13)，所述污泥提升管(13)遠離所述吸泥管(133)一端設有兩個分路，一路為污泥回流管(132)并伸入所述接觸氧化池(1)，另一路為排泥管(131)并連通所述儲泥機構，所述進氣管(11)設有進氣分路二(112)并與所述污泥提升管(13)連通，用于提升污泥。

5.根據權利要求4所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述吸泥口交錯斜向下，與豎直方向的夾角為30～45°。

6.根據權利要求4所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述儲泥機構包括儲泥池(4)，所述儲泥池(4)設置于所述沉淀池(2)遠離所述接觸氧化池(1)一側，所述排泥管(131)遠離所述污泥提升管(13)一端連通所述儲泥池(4)，所述儲泥池(4)內設有潷水管(1010)，所述潷水管(1010)包含伸縮軟管(10102)與硬質管(10101)，所述伸縮軟管(10102)位于所述硬質管(10101)上部；所述儲泥池(4)底部設有穿孔曝氣管，所述進氣管(11)設有進氣分路三(113)并與所述穿孔曝氣管連通；所述加藥管(14)設有加藥分路二(142)并伸入所述儲泥池(4)內。

7.根據權利要求1所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述消毒池(3)內設有多個導流隔板。

8.根據權利要求6所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述廢氣收集機構包括引風機(9)，所述引風機(9)設置于所述儲泥池(4)外側，所述引風機(9)進口端連通有引風管(153)，出口端連通有送風管(15)，所述引風管(153)遠離所述引風機(9)一端連通有調節池或化糞池，所述引風管(153)上設有引風分路一(151)以及引風分路二(152)，所述引風分路一(151)連通所述接觸氧化池(1)，所述引風分路二(152)連通所述儲泥池(4)，所述送風管(15)遠離所述引風機(9)一端伸入所述噴淋機構。

9.根據權利要求8所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述噴淋機構包括蓄水池(5)、吸附池(6)、增壓泵(7)、噴淋管(107)以及噴淋罐(8)，所述吸附池(6)位于所述消毒池(3)遠離所述沉淀池(2)一側，所述蓄水池(5)緊挨所述消毒池(3)與所述吸附池(6)，所述吸附池(6)內由上至下依次設有吸附區(61)和集水布氣區(62)，所述吸附區(61)與所述集水布氣區(62)之間設有穿孔板(63)，所述吸附區(61)頂部設有溢流管(108)，所述集水布氣區(62)底部設有排水管(109)，所述吸附區(61)中間位置固定連接所述噴淋罐(8)，其余空間填充有填料二(611)，所述噴淋罐(8)頂部設有密封盲板，內部填充有填料三(81)；所述增壓泵(7)設置于所述蓄水池(5)底部，所述噴淋管(107)一端連接所述增壓泵(7)，另一端伸入所述噴淋罐(8)頂部并連接有噴淋頭(1071)；所述送風管(15)遠離所述引風機(9)一端伸入所述噴淋罐(8)內。

10.根據權利要求9所述的一種全污染處理的一體化醫療廢水處理設備，其特征在于，所述消毒池(3)底部設有出水管(104)，所述出水管(104)遠離所述消毒池(3)一端設有出水分路一(105)以及出水分路二(106)，所述出水分路一(105)伸入所述蓄水池(5)下部并設有浮球閥(17)，所述出水分路二(106)伸出所述蓄水池(5)外側。

發明內容

有鑒于此，本發明提供了一種全污染處理的一體化醫療廢水處理設備，以解決上述背景技術中提出的問題。

為了實現上述目的，本發明提供如下技術方案：

一種全污染處理的一體化醫療廢水處理設備，包括廢水處理系統、污泥處理系統和廢氣消殺及處理系統，所述廢水處理系統包括依次通過隔板連接的接觸氧化池、沉淀池以及消毒池，所述接觸氧化池遠離所述沉淀池一端頂部設有進水管，所述接觸氧化池與所述沉淀池之間的隔板中部位置設有第一過水孔，所述沉淀池與所述消毒池之間的隔板頂部位置設有第二過水孔；所述污泥處理系統包括排泥機構以及儲泥機構，所述排泥機構一端設置于所述沉淀池中，另一端連通所述儲泥機構，所述廢氣消殺及處理系統包括廢氣收集機構以及噴淋機構，所述廢氣收集機構一端分別連通所述接觸氧化池以及所述儲泥機構，另一端連通所述噴淋機構。

進一步地，所述接觸氧化池內填充有填料一，填充率為有效池容的1/3～2/3；所述接觸氧化池外側設有供氣裝置，所述接觸氧化池底部設有多個通過曝氣管連通的曝氣器，所述供氣裝置出口端連通有進氣管，所述進氣管伸入所述接觸氧化池內并設有進氣分路一，所述進氣分路一連通所述曝氣器。

進一步地，所述沉淀池底部設有滑泥斗，所述滑泥斗靠近所述消毒池一端高于靠近所述接觸氧化池一端；所述沉淀池靠近所述消毒池一端設有出水堰，所述出水堰堰底與所述第二過水孔孔底平齊；所述沉淀池外側設有加藥裝置，所述加藥裝置出口端連通有加藥管，所述加藥管伸入所述出水堰內并設有加藥分路一，所述加藥分路一高于所述第二過水孔。

進一步地，所述排泥機構包括吸泥管以及污泥提升管，所述吸泥管一端位于所述沉淀池底部并設有多個吸泥口，另一端連通所述污泥提升管，所述污泥提升管遠離所述吸泥管一端設有兩個分路，一路為污泥回流管并伸入所述接觸氧化池，另一路為排泥管并連通所述儲泥機構，所述進氣管設有進氣分路二并與所述污泥提升管連通，用于提升污泥。

進一步地，所述吸泥口交錯斜向下，與豎直方向的夾角為30～45°。

進一步地，所述儲泥機構包括儲泥池，所述儲泥池設置于所述沉淀池遠離所述接觸氧化池一側，所述排泥管遠離所述污泥提升管一端連通所述儲泥池，所述儲泥池內設有潷水管，所述潷水管包含伸縮軟管與硬質管，所述伸縮軟管位于所述硬質管上部；所述儲泥池底部設有穿孔曝氣管，所述進氣管設有進氣分路三并與所述穿孔曝氣管連通；所述加藥管設有加藥分路二并伸入所述儲泥池內。

進一步地，所述消毒池內設有多個導流隔板。

進一步地，所述廢氣收集機構包括引風機，所述引風機設置于所述儲泥池外側，所述引風機進口端連通有引風管，出口端連通有送風管，所述引風管遠離所述引風機一端連通有調節池或化糞池，所述引風管上設有引風分路一以及引風分路二，所述引風分路一連通所述接觸氧化池，所述引風分路二連通所述儲泥池，所述送風管遠離所述引風機一端伸入所述噴淋機構。

進一步地，所述噴淋機構包括蓄水池、吸附池、增壓泵、噴淋管以及噴淋罐，所述吸附池位于所述消毒池遠離所述沉淀池一側，所述蓄水池緊挨所述消毒池與所述吸附池，所述吸附池內由上至下依次設有吸附區和集水布氣區，所述吸附區與所述集水布氣區之間設有穿孔板，所述吸附區頂部設有溢流管，所述集水布氣區底部設有排水管，所述吸附區中間位置固定連接所述噴淋罐，其余空間填充有填料二，所述噴淋罐頂部設有密封盲板，內部填充有填料三；所述增壓泵設置于所述蓄水池底部，所述噴淋管一端連接所述增壓泵，另一端伸入所述噴淋罐頂部并連接有噴淋頭；所述送風管遠離所述引風機一端伸入所述噴淋罐內。

進一步地，所述消毒池底部設有出水管，所述出水管遠離所述消毒池一端設有出水分路一以及出水分路二，所述出水分路一伸入所述蓄水池下部并設有浮球閥，所述出水分路二伸出所述蓄水池外側。

本發明的有益效果在于：

本發明通過廢水處理系統對污水進行處理，排泥機構可將沉淀池中的污泥排入儲泥機構中進行處理，廢氣收集機構可收集接觸氧化池以及儲泥機構中的廢氣，并通過噴淋機構進行處理，噴淋機構中的噴淋液為消毒池排入蓄水池中消毒后的廢水，利用其中殘留的消毒劑對廢氣進行處理，本發明可實現污水、污泥、廢氣的全污染物處理，處理效果好，處理效率高；設備集成度高、安裝方便、現場工作量小，施工快；吸泥口交錯斜向下，與豎直方向的夾角為30～45°，避免吸泥口堵塞；消毒池內設有多個導流隔板，延長消毒路徑。

（發明人：李玉蓉;鄧海華;俞明邑;鄧冶;童濤;王叢青;李列飛）
