公布日：2023.11.07
申請日：2023.09.15
分類號：C02F1/52(2023.01)I;C02F1/40(2023.01)I
摘要
本發明公開了一種污水處理用懸浮物清除裝置，包括：主體處理單元，其包括處理池以及固定安裝在處理池內腔一端的過渡罩，所述過渡罩外側壁與處理池內壁之間密封滑動連接有撈除網；驅動撒藥單元，其包括兩條固定安裝在處理池兩側頂端的齒軌以及多個與齒軌嚙合的行走齒輪，所述撒藥箱下側內壁固定設置有多個位置對稱的送藥筒；一種污水處理用懸浮物清除方法，所述清除方法適用于以上任意一種清除裝置，且清除方法包括以下步驟：S1：向撒藥箱內補充足量的碳源顆粒或絮凝劑顆粒，然后啟動驅動電機，撒藥箱沿著處理池上方橫向移動，對處理池內進行均勻撒藥。本發明能夠自動完成對處理池內沉淀物的撈除，自動化程度高。
權利要求書

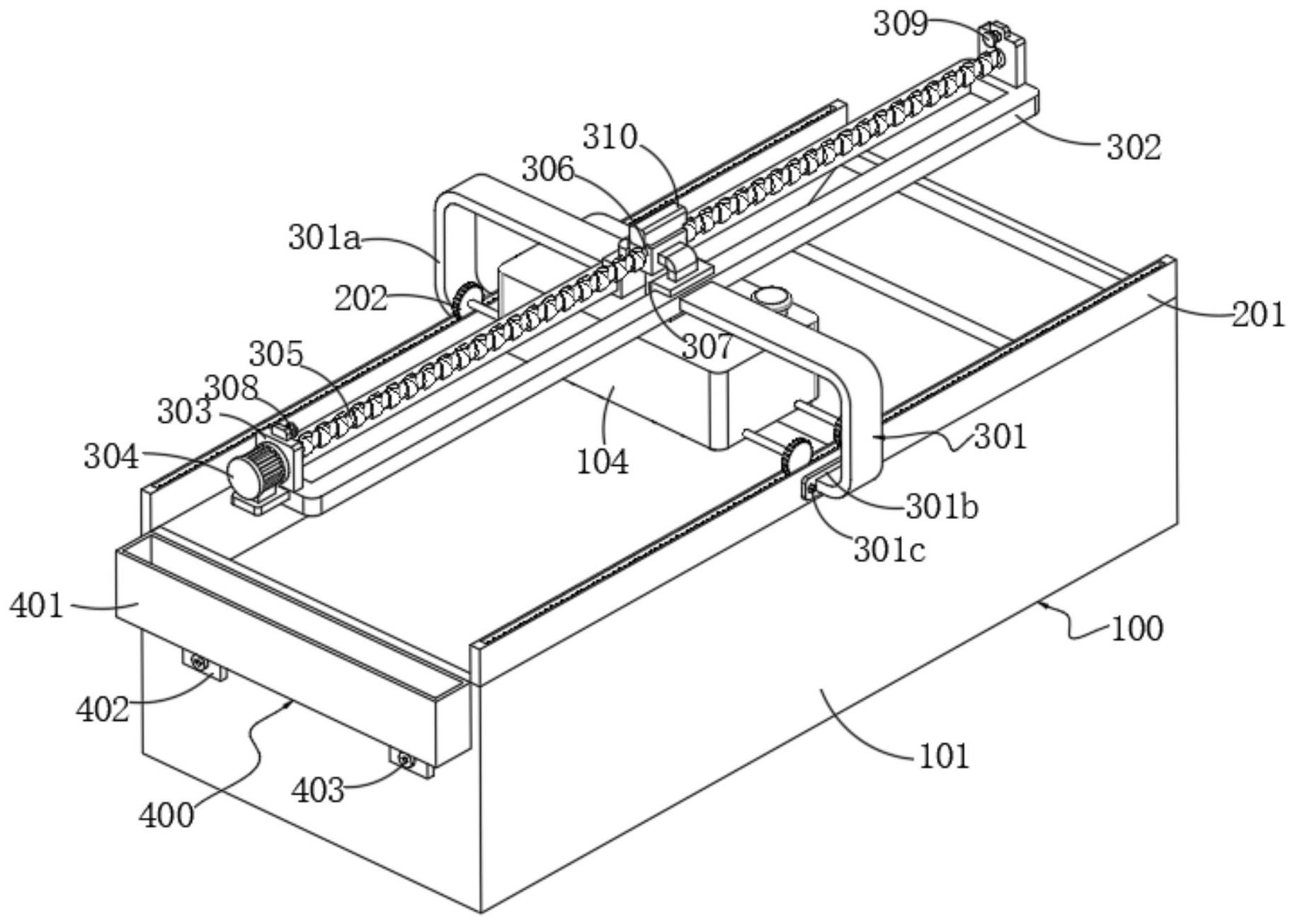

1.一種污水處理用懸浮物清除裝置，其特征在于，包括：主體處理單元(100)，其包括處理池(101)以及固定安裝在處理池(101)內腔一端的過渡罩(102)，所述過渡罩(102)外側壁與處理池(101)內壁之間密封滑動連接有撈除網(103)，所述撈除網(103)下側壁與處理池(101)下側內壁之間固定連接有多組均勻分布的電動伸縮桿(1031)，所述處理池(101)正上方設置有撒藥箱(104)，所述撒藥箱(104)下側壁固定連通有多組均勻分布的撒藥管(105)；驅動撒藥單元(200)，其包括兩條固定安裝在處理池(101)兩側頂端的齒軌(201)以及多個與齒軌(201)嚙合的行走齒輪(202)，所述撒藥箱(104)下側內壁固定設置有多個位置對稱的送藥筒(205)，每個所述送藥筒(205)均通過對應的分隔塊(206)分隔成兩個柱形腔，每個所述柱形腔內均轉動連接有對應的螺旋輸送桿(207)，每個所述送藥筒(205)內兩個螺旋輸送桿(207)均對稱設置，且螺旋輸送桿(207)遠離分隔塊(206)的一端通過傳動桿(204)與行走齒輪(202)中心處固定連接，且傳動桿(204)貫穿撒藥箱(104)側壁設置，所述送藥筒(205)兩側遠離分隔塊(206)的一端均開設有多組均勻分布的進藥口(208)，每組所述撒藥管(105)均與對應的送藥筒(205)連通，所述撒藥箱(104)下側壁靠近過渡罩(102)的一端通過多個位置對稱的連接桿(209)固定連接有與撈除網(103)對應的刮板(210)。
2.根據權利要求1所述的一種污水處理用懸浮物清除裝置，其特征在于：所述清除裝置還包括驅動支撐單元(300)，其包括固定安裝在處理池(101)正上方的橫向支撐板(302)以及兩個固定安裝在橫向支撐板(302)上側壁兩端的固定耳(303)，其中一個所述固定耳(303)上固定安裝有驅動電機(304)，所述驅動電機(304)輸出軸貫穿其中一個固定耳(303)固定連接有往復絲桿(305)，所述往復絲桿(305)上螺紋連接有對應的螺紋塊(306)，且螺紋塊(306)下側壁與撒藥箱(104)上側壁通過連接柱(307)固定連接，且橫向支撐板(302)上開設有與連接柱(307)匹配的條型開口，其中一個所述固定耳(303)上固定安裝有與電動伸縮桿(1031)電性連接的撈網頂出開關(309)，另一個所述固定耳(303)上固定安裝有與電動伸縮桿(1031)和驅動電機(304)電性連接的復位觸發開關(308)，所述撈網頂出開關(309)位于過渡罩(102)正上方，且螺紋塊(306)上側壁固定安裝有與復位觸發開關(308)和撈網頂出開關(309)對應的擠壓塊(310)。
3.根據權利要求2所述的一種污水處理用懸浮物清除裝置，其特征在于：所述驅動支撐單元(300)還包括支撐組件(301)，其包括多個固定安裝在橫向支撐板(302)兩側的支撐架(301a)，每個所述支撐架(301a)遠離橫向支撐板(302)的一端均通過對接耳(301b)與齒軌(201)側壁緊固連接，且對接耳(301b)與齒軌(201)通過多組位置對稱的第一緊固螺栓(301c)緊固連接。
4.根據權利要求2所述的一種污水處理用懸浮物清除裝置，其特征在于：所述驅動支撐單元(300)還包括分壓組件(311)，其包括兩個滑動安裝在橫向支撐板(302)上的滑套(311b)，每個所述滑套(311b)與螺紋塊(306)均通過對應的分壓臂(311a)固定連接，且滑套(311b)下側壁撒藥箱(104)上側壁固定連接。
5.根據權利要求1所述的一種污水處理用懸浮物清除裝置，其特征在于：所述撒藥箱(104)側壁鑲嵌安裝有透明觀察窗(106)，且透明觀察窗(106)上設置有分布均勻的刻度線。
6.根據權利要求1所述的一種污水處理用懸浮物清除裝置，其特征在于：每個所述電動伸縮桿(1031)外側均包裹有對應的伸縮保護罩(1032)，所述伸縮保護罩(1032)兩端分別與撈網下側壁和處理池(101)下側內壁之間。
7.根據權利要求1所述的一種污水處理用懸浮物清除裝置，其特征在于：所述過渡罩(102)上側壁傾斜設置，且過渡罩(102)上側壁靠近撈除網(103)一端的水平高度低于過渡罩(102)上側壁另一端的水平高度。
8.根據權利要求1所述的一種污水處理用懸浮物清除裝置，其特征在于：所述清除裝置還包括污垢收集單元(400)，其包括收集箱(401)，所述收集箱(401)下側壁與處理池(101)側壁之間連接有多組均勻分布的楔形固定耳(402)，每個所述楔形固定耳(402)與處理池(101)側壁均通過對應的第二緊固螺栓(403)緊固連接。
9.根據權利要求1所述的一種污水處理用懸浮物清除裝置，其特征在于：每個所述行走齒輪(202)遠離傳動桿(204)的一側均固定連接有對應的配合盤(203)，所述配合盤(203)與齒軌(201)側壁相抵。
10.一種污水處理用懸浮物清除方法，其特征在于：所述清除方法適用于以上權利要求1-9中任意一種清除裝置，且清除方法包括以下步驟：S1：向撒藥箱(104)內補充足量的碳源顆粒或絮凝劑顆粒，然后啟動驅動電機(304)，撒藥箱(104)沿著處理池(101)上方橫向移動，對處理池(101)內進行均勻撒藥；S2：撒入處理池(101)內的碳源顆粒或絮凝劑顆粒與處理池(101)內污水中懸浮物結合形成沉淀物，當撒藥箱(104)移動到處理池(101)一端時，撈網頂出開關(309)控制撈除網(103)上升，對污水中沉淀物進行撈除；S3：撒藥箱(104)反向移動，刮板(210)隨之對撈除網(103)上方的污垢進行刮除；S4：撒藥箱(104)移動到初始位置時，此時撈除網(103)上的污垢被推入收集箱(401)內，復位觸發開關(308)控制電動伸縮桿(1031)帶動撈除(103)復位并關閉驅動電機(304)。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述現有一種污水處理用懸浮物清除裝置及其清除方法存在的問題，提出了本發明。
因此，本發明目的是提供一種污水處理用懸浮物清除裝置及其清除方法，其適用于解決撒藥結束以后需要工作人員手動對處理池內的沉淀物進行撈除，自動化程度不高，需要工作人員時刻緊盯處理池內的情況，占用了大量人力的問題。
為解決上述技術問題，本發明提供如下技術方案：一種污水處理用懸浮物清除裝置，包括：
主體處理單元，其包括處理池以及固定安裝在處理池內腔一端的過渡罩，所述過渡罩外側壁與處理池內壁之間密封滑動連接有撈除網，所述撈除網下側壁與處理池下側內壁之間固定連接有多組均勻分布的電動伸縮桿，所述處理池正上方設置有撒藥箱，所述撒藥箱下側壁固定連通有多組均勻分布的撒藥管；
驅動撒藥單元，其包括兩條固定安裝在處理池兩側頂端的齒軌以及多個與齒軌嚙合的行走齒輪，所述撒藥箱下側內壁固定設置有多個位置對稱的送藥筒，每個所述送藥筒均通過對應的分隔塊分隔成兩個柱形腔，每個所述柱形腔內均轉動連接有對應的螺旋輸送桿，每個所述送藥筒內兩個螺旋輸送桿均對稱設置，且螺旋輸送桿遠離分隔塊的一端通過傳動桿與行走齒輪中心處固定連接，且傳動桿貫穿撒藥箱側壁設置，所述送藥筒兩側遠離分隔塊的一端均開設有多組均勻分布的進藥口，每組所述撒藥管均與對應的送藥筒連通，所述撒藥箱下側壁靠近過渡罩的一端通過多個位置對稱的連接桿固定連接有與撈除網對應的刮板。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：所述清除裝置還包括驅動支撐單元，其包括固定安裝在處理池正上方的橫向支撐板以及兩個固定安裝在橫向支撐板上側壁兩端的固定耳，其中一個所述固定耳上固定安裝有驅動電機，所述驅動電機輸出軸貫穿其中一個固定耳固定連接有往復絲桿，所述往復絲桿上螺紋連接有對應的螺紋塊，且螺紋塊下側壁與撒藥箱上側壁通過連接柱固定連接，且橫向支撐板上開設有與連接柱匹配的條型開口，其中一個所述固定耳上固定安裝有與電動伸縮桿電性連接的撈網頂出開關，另一個所述固定耳上固定安裝有與電動伸縮桿和驅動電機電性連接的復位觸發開關，所述撈網頂出開關位于過渡罩正上方，且螺紋塊上側壁固定安裝有與復位觸發開關和撈網頂出開關對應的擠壓塊。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：所述驅動支撐單元還包括支撐組件，其包括多個固定安裝在橫向支撐板兩側的支撐架，每個所述支撐架遠離橫向支撐板的一端均通過對接耳與齒軌側壁緊固連接，且對接耳與齒軌通過多組位置對稱的第一緊固螺栓緊固連接。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：所述驅動支撐單元還包括分壓組件，其包括兩個滑動安裝在橫向支撐板上的滑套，每個所述滑套與螺紋塊均通過對應的分壓臂固定連接，且滑套下側壁撒藥箱上側壁固定連接。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：所述撒藥箱側壁鑲嵌安裝有透明觀察窗，且透明觀察窗上設置有分布均勻的刻度線。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：每個所述電動伸縮桿外側均包裹有對應的伸縮保護罩，所述伸縮保護罩兩端分別與撈網下側壁和處理池下側內壁之間。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：所述過渡罩上側壁傾斜設置，且過渡罩上側壁靠近撈除網一端的水平高度低于過渡罩上側壁另一端的水平高度。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：所述清除裝置還包括污垢收集單元，其包括收集箱，所述收集箱下側壁與處理池側壁之間連接有多組均勻分布的楔形固定耳，每個所述楔形固定耳與處理池側壁均通過對應的第二緊固螺栓緊固連接。
作為本發明所述一種污水處理用懸浮物清除裝置的一種優選方案，其中：每個所述行走齒輪遠離傳動桿的一側均固定連接有對應的配合盤，所述配合盤與齒軌側壁相抵。
一種污水處理用懸浮物清除方法，所述清除方法適用于以上任意一種清除裝置，且清除方法包括以下步驟：
S1：向撒藥箱內補充足量的碳源顆粒或絮凝劑顆粒，然后啟動驅動電機，撒藥箱沿著處理池上方橫向移動，對處理池內進行均勻撒藥；
S2：撒入處理池內的碳源顆粒或絮凝劑顆粒與處理池內污水中懸浮物結合形成沉淀物，當撒藥箱移動到處理池一端時，撈網頂出開關控制撈除網上升，對污水中沉淀物進行撈除；
S3：撒藥箱反向移動，刮板隨之對撈除網上方的污垢進行刮除；
S4：撒藥箱移動到初始位置時，此時撈除網上的污垢被推入收集箱內，復位觸發開關控制電動伸縮桿帶動撈除復位并關閉驅動電機。
本發明的有益效果：啟動驅動電機，驅動電機輸出軸帶動往復絲桿轉動，與撒藥箱轉動連接的行走齒輪在跟隨撒藥箱移動的同時自身與齒軌嚙合帶動螺旋輸送桿轉動，撒藥箱內的碳源顆粒或絮凝劑顆粒受到自身重力的作用經過進藥口源源不斷的進入送藥筒內，進入送藥筒內的碳源顆粒或絮凝劑顆粒經過對應的撒藥管對處理池內添加碳源顆粒或絮凝劑顆粒，二者與污水中懸浮物結合形成沉淀；
當螺紋塊帶動撒藥箱移動到往復絲桿末端時，撈網頂出開關控制電動伸縮桿帶動撈除網對處理池中的沉淀進行撈除，螺紋塊帶動撒藥箱反轉，行走齒輪帶動螺旋輸送桿反轉，撒藥管不再出藥，固定安裝在撒藥箱下端的刮板在跟隨撒藥箱反向移動的過程中，能夠將撈除網上側壁的沉淀物進行刮除，當撒藥箱移動到初始位置時，此時復位觸發開關被擠壓塊擠壓，此時撈除網上的污垢被推入收集箱內，復位觸發開關控制電動伸縮桿帶動撈除復位并關閉驅動電機，將撒藥和對懸浮物的撈除兩個完全獨立的過程中結合形成一個連續的水處理工序，撒藥結束以后，無需工作人員盯著處理池內懸浮物的沉淀情況，能夠自動完成對處理池內沉淀物的撈除，自動化程度高，降低了污水懸浮物清除的人力成本。
（發明人：夏晨嬌）
