公布日：2023.11.07
申請日：2023.09.08
分類號：B01D21/00(2006.01)I;B01D21/24(2006.01)I;H02J7/35(2006.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種污水處理方型二沉池出水堰清理裝置。設置清理機構與動力機構，清理機構用于對出水堰的清理，動力機構包括驅動電機與驅動車，在驅動車的后方鉸接有后拖車，驅動車與后拖車均安裝在軌道上，通過驅動車帶動后拖車的運動方式，使得清理裝置能夠在方型軌道上穩定的運行以及轉向，從而實現對方型二沉池出水堰的清理，并在驅動車中設置鏈輪，同時在驅動車以及后拖車中設置夾緊輪以及平衡輪，使得清理裝置在運行的過程中更加的穩定。本發明解決了傳統的二沉池清理裝置只能清理圓型池而不能清理方型池的問題，同時運行穩定、可靠，并采用太陽能供電，對污水治理、能源節約以及環境保護都有著積極的意義。
權利要求書
1.一種污水處理方型二沉池出水堰清理裝置，其特征在于：包括清理機(2)與軌道(3)，所述的清理機(2)安裝在軌道(3)上，在清理機(2)中設置有清理機構與動力機構，清理機構與二沉池出水堰(12)相配合，動力機構包括有驅動電機(214)與驅動車(26)，驅動電機(214)對驅動車(26)進行傳動，在驅動車(26)的后方鉸接安裝有后拖車(28)，驅動車(26)以及后拖車(28)均安裝在軌道(3)上。
2.根據權利要求1所述的一種污水處理方型二沉池出水堰清理裝置，其特征在于：所述的軌道(3)呈方型并圍繞方型二沉池(1)出水堰(12)進行布置，軌道(3)布置安裝在出水堰(12)外側的出水渠(13)中。

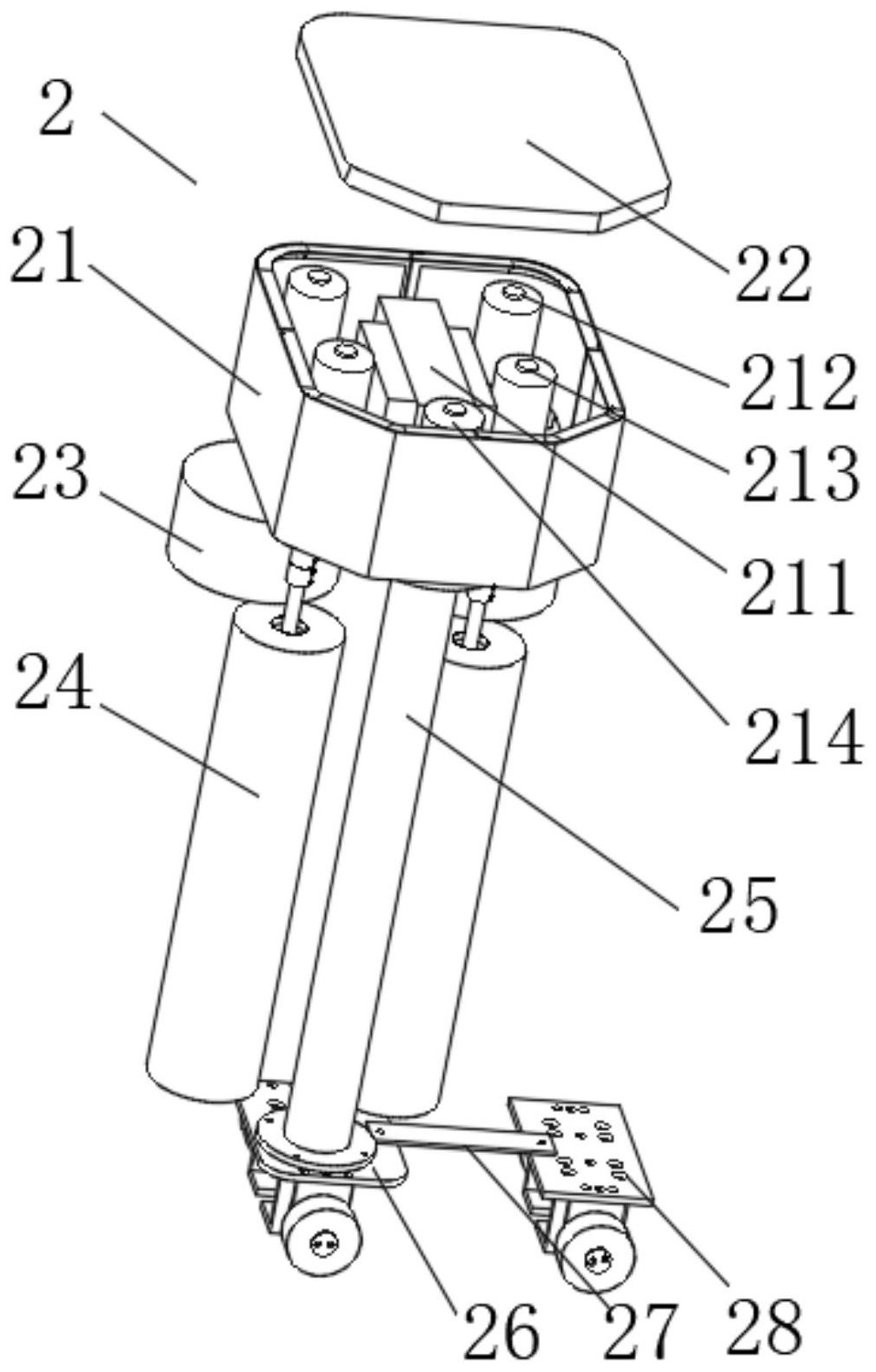

3.根據權利要求1所述的一種污水處理方型二沉池出水堰清理裝置，其特征在于：所述的清理機(2)中設置有安裝箱(21)，清理機構包括有小毛刷(23)與大毛刷(24)，小毛刷(23)與出水堰(12)上方墻體相配合，大毛刷(24)與出水堰(12)外側墻體相配合，在安裝箱(21)中設置安裝有小毛刷電機(212)與大毛刷電機(213)，小毛刷電機(212)與小毛刷(23)相連接，大毛刷電機(213)與大毛刷(24)相連接。
4.根據權利要求3所述的一種污水處理方型二沉池出水堰清理裝置，其特征在于：所述的驅動電機(214)安裝在安裝箱(21)中，在安裝箱(21)與驅動車(26)之間設置安裝有連接管(25)，在連接管(25)中設置有傳動軸(262)，驅動電機(214)通過傳動軸(262)對驅動車(26)進行傳動。
5.根據權利要求4所述的一種污水處理方型二沉池出水堰清理裝置，其特征在于：所述的安裝箱(21)中設置安裝有蓄電池(211)，在安裝箱(21)上設置安裝有太陽能電池板(22)，太陽能電池板(22)對蓄電池(211)進行充電，蓄電池(211)對小毛刷電機(212)、大毛刷電機(213)以及驅動電機(214)進行供電。
6.根據權利要求1所述的一種污水處理方型二沉池出水堰清理裝置，其特征在于：所述的驅動車(26)的兩側設置有行走輪A(266)，后拖車(28)的兩側設置有行走輪B(281)，行走輪A(266)以及行走輪B(281)與出水渠(13)的渠底相接觸，在驅動車(26)中設置有鏈輪(265)，鏈輪(265)與軌道(3)的下檐緊密接觸并與驅動電機(214)傳動連接。
7.根據權利要求6所述的一種污水處理方型二沉池出水堰清理裝置，其特征在于：所述的驅動車(26)在軌道(3)的兩側設置有夾緊輪A(263)，后拖車(28)在軌道(3)的兩側設置有夾緊輪B(282)，夾緊輪A(263)以及夾緊輪B(282)與軌道(3)的中間部分緊密接觸。
8.根據權利要求6所述的一種污水處理方型二沉池出水堰清理裝置，其特征在于：所述的驅動車(26)中設置有平衡輪A(264)，后拖車(28)中設置有平衡輪B(283)，平衡輪A(264)以及平衡輪B(283)與軌道(3)上檐的下側相配合，平衡輪A(264)與平衡輪B(283)相配合并分別布置在軌道(3)的兩側。
發明內容
本發明的目的是提供一種污水處理方型二沉池出水堰清理裝置，以解決現有的二沉池清理裝置基本以圓型池為主，對于方型二沉池并不適用，給污水的穩定處理帶來不便的問題。
為實現上述目的，本發明采用如下技術方案：一種污水處理方型二沉池出水堰清理裝置，包括清理機與軌道，所述的清理機安裝在軌道上，在清理機中設置有清理機構與動力機構，清理機構與二沉池出水堰相配合，動力機構包括有驅動電機與驅動車，驅動電機對驅動車進行傳動，在驅動車的后方鉸接安裝有后拖車，驅動車以及后拖車均安裝在軌道上。
進一步地，所述的軌道呈方型并圍繞方型二沉池出水堰進行布置，軌道布置安裝在出水堰外側的出水渠中。
進一步地，所述的清理機中設置有安裝箱，清理機構包括有小毛刷與大毛刷，小毛刷與出水堰上方墻體相配合，大毛刷與出水堰外側墻體相配合，在安裝箱中設置安裝有小毛刷電機與大毛刷電機，小毛刷電機與小毛刷相連接，大毛刷電機與大毛刷相連接。
進一步地，所述的驅動電機安裝在安裝箱中，在安裝箱與驅動車之間設置安裝有連接管，在連接管中設置有傳動軸，驅動電機通過傳動軸對驅動車進行傳動。
進一步地，所述的安裝箱中設置安裝有蓄電池，在安裝箱上設置安裝有太陽能電池板，太陽能電池板對蓄電池進行充電，蓄電池對小毛刷電機、大毛刷電機以及驅動電機進行供電。
進一步地，所述的驅動車的兩側設置有行走輪A，后拖車的兩側設置有行走輪B，行走輪A以及行走輪B與出水渠的渠底相接觸，在驅動車中設置有鏈輪，鏈輪與軌道的下檐緊密接觸并與驅動電機傳動連接。
進一步地，所述的驅動車在軌道的兩側設置有夾緊輪A，后拖車在軌道的兩側設置有夾緊輪B，夾緊輪A以及夾緊輪B與軌道的中間部分緊密接觸。
進一步地，所述的驅動車中設置有平衡輪A，后拖車中設置有平衡輪B，平衡輪A以及平衡輪B與軌道上檐的下側相配合，平衡輪A與平衡輪B相配合并分別布置在軌道的兩側。
本發明的有益效果：
1、能夠實現對方型二沉池出水堰的清理，解決了傳統的清理裝置只適用于圓型二沉池而不能適用于方型二沉池的問題；
2、通過驅動車鉸接帶動后拖車的運動方式，使得清理機在軌道上直線以及轉向運行時，更加的平穩，提升設備的穩定性，并實現對方型二沉池出水堰的清理；
3、通過驅動電機帶動鏈輪，從而給裝置提供運行動力，過程中有效的避免打滑，同時配合夾緊輪以及平衡輪，有效的防止裝置傾斜，使得整個裝置運行更加的穩定；
4、采用太陽能電池板對裝置進行供電，從而無需外界電源，一方面更加的安全，另一方面也更加的節能與環保。
（發明人：王宏武;高海濱;孫涵;師曉輝;張杰）
