公布日：2023.12.05

申請日：2023.04.10

分類號：B01D29/50(2006.01)I;B01D29/03(2006.01)I;B01D29/01(2006.01)I;B01D29/96(2006.01)I;B01D29/52(2006.01)I

摘要

本發明公開一種含纖維廢水處理設備，包括滑動安裝在污水槽內的支撐架，所述支撐架上安裝有兩個以上的過濾支撐板，所述過濾支撐板沿著污水槽內水流的方向設置在污水槽內，所述污水槽的兩側頂部邊沿上均沿其長度方向安裝有齒條，所述支撐架的頂部中間安裝有第一驅動組件，所述支撐架的頂部后側安裝有第二驅動組件，所述第一驅動組件和所述第二驅動組件的動力輸入部分分別與所述齒條傳動連接。本發明，通過設置多個相互并排設置的過濾支撐板，配合多組相互交叉設置的第一截留桿和第二截留桿，在過濾支撐板縫隙空間內形成交錯立體的網狀結構，相較于傳統的平面過濾網結構，具有不易堵塞、截留纖維效果好的特點。

權利要求書

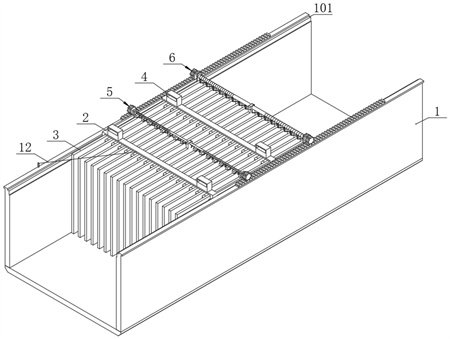

1.一種含纖維廢水處理設備，其特征在于，包括滑動安裝在污水槽(1)內的支撐架(2)，所述支撐架(2)上安裝有兩個以上的過濾支撐板(3)，所述過濾支撐板(3)沿著污水槽(1)內水流的方向設置在污水槽(1)內，所述污水槽(1)的兩側頂部邊沿上均沿其長度方向安裝有齒條(4)，所述支撐架(2)的頂部中間安裝有第一驅動組件(5)，所述支撐架(2)的頂部后側安裝有第二驅動組件(6)，所述第一驅動組件(5)和所述第二驅動組件(6)的動力輸入部分分別與所述齒條(4)傳動連接，所述第一驅動組件(5)驅動兩個以上的所述過濾支撐板(3)中部相互靠近，所述第二驅動組件(6)驅動兩個以上的所述過濾支撐板(3)后部相互靠近，所述第二驅動組件(6)驅動過濾支撐板(3)后部相互靠近的速度大于所述第一驅動組件(5)驅動過濾支撐板(3)中部相互靠近的速度；相鄰兩個所述過濾支撐板(3)相對的側壁面上分別安裝有第一截留桿(10)和第二截留桿(11)，第一截留桿(10)和第二截留桿(11)均朝向水流方向并相互交叉設置；所述過濾支撐板(3)的側壁上開設有開口，所述開口內安裝有過濾板(7)。

2.根據權利要求1所述的一種含纖維廢水處理設備，其特征在于，相鄰兩個所述過濾支撐板(3)相對的側壁面上安裝有兩對以上相互交叉設置的第一截留桿(10)和第二截留桿(11)，上下相鄰的第一截留桿(10)和第二截留桿(11)相互錯開設置；相互交叉設置的第一截留桿(10)和第二截留桿(11)在過濾支撐板(3)上分布的密度由前至后逐漸增加；所述第一截留桿(10)和所述第二截留桿(11)能夠沿水流方向擺動。

3.根據權利要求1所述的一種含纖維廢水處理設備，其特征在于，所述第一驅動組件(5)包括第一支撐座(501)、第一齒輪(502)和第一雙向絲桿(503)，所述支撐架(2)的頂部?jī)蓚?cè)上均固定安裝有所述第一支撐座(501)，所述第一雙向絲桿(503)兩端的光桿分別穿過第一支撐座(501)并與第一支撐座(501)轉動連接，所述第一雙向絲桿(503)的兩端上均固定安裝有所述第一齒輪(502)，所述第一齒輪(502)與所述齒條(4)嚙合；所述第一雙向絲桿(503)的兩端上均螺紋連接有第一壓板(504)，兩個所述第一壓板(504)分別貼合在位于最外側的兩個過濾支撐板(3)側壁上，所述第一壓板(504)上套有第一限位套，所述第一限位套與過濾支撐板(3)的側壁固定連接；所述過濾支撐板(3)的頂部上固定安裝有轉軸(506)，所述轉軸(506)上轉動安裝有連接塊(505)，相鄰的兩個所述連接塊(505)之間固定安裝有支撐彈簧(507)。

4.根據權利要求1所述的一種含纖維廢水處理設備，其特征在于，所述第二驅動組件(6)包括第二支撐座(601)、第二雙向絲桿(602)、第二齒輪(604)和等距控制組件(605)，所述支撐架(2)的頂部?jī)蓚?cè)上均固定安裝有所述第二支撐座(601)，所述第二雙向絲桿(602)兩端光桿分別穿過兩個第二支撐座(601)并與所述第二支撐座(601)轉動連接，所述第二雙向絲桿(602)兩端端部上均固定安裝有第二齒輪(604)，所述第二齒輪(604)與所述齒條(4)嚙合；所述第二雙向絲桿(602)的兩端上均螺紋連接有第二壓板(603)，兩個所述第二壓板(603)分別貼合在位于最外側的兩個過濾支撐板(3)側壁面上，所述第二壓板(603)上套有第二限位套，所述第二限位套與所述過濾支撐板(3)的側壁面固定連接；所述等距控制組件(605)分別與兩個以上的所述過濾支撐板(3)頂部連接。

5.根據權利要求4所述的一種含纖維廢水處理設備，其特征在于，所述等距控制組件(605)包括兩個以上相互連接的鉸接件，所述鉸接件包括第一鉸接桿(606)和第二鉸接桿(607)，所述第一鉸接桿(606)和所述第二鉸接桿(607)的中部通過銷軸(608)鉸接，所述銷軸(608)與所述過濾支撐板(3)的頂部轉動連接，相鄰兩個鉸接件的第一鉸接桿(606)和第二鉸接桿(607)通過銷軸(608)鉸接。

6.根據權利要求1所述的一種含纖維廢水處理設備，其特征在于，相鄰兩個所述過濾支撐板(3)的前端之間安裝有前端封閉組件(8)，所述前端封閉組件(8)包括推桿(801)、滑動塊(803)和封閉板(804)，所述推桿(801)的一端與一個所述過濾支撐板(3)鉸接，另一個所述過濾支撐板(3)的側壁上開設有滑槽(802)，所述滑動塊(803)滑動安裝在所述滑槽(802)內，所述推桿(801)的另一端插入滑槽(802)內并抵頂在滑動塊(803)的后端上，所述滑槽(802)內轉動安裝有驅動輪，所述驅動輪的圓周側壁緊密貼合在所述滑動塊(803)的側壁上，所述封閉板(804)的一側與驅動輪固定連接。

7.根據權利要求1所述的一種含纖維廢水處理設備，其特征在于，所述污水槽(1)上位于所述過濾支撐板(3)的后方設置有起吊組件(9)，所述起吊組件(9)包括第一支撐桿(901)、第二支撐桿(902)、連桿(903)和吊桿(904)，所述第一支撐桿(901)和所述第二支撐桿(902)的一端均與所述污水槽(1)的側壁轉動連接，所述第一支撐桿(901)和所述第二支撐桿(902)的另一端分別與連桿(903)的兩端鉸接，所述第二支撐桿(902)的側壁上鉸接有伸縮支撐桿(906)，所述伸縮支撐桿(906)的另一端與所述污水槽(1)的側壁鉸接，所述污水槽(1)的側壁上鉸接有固定鉤(905)，所述固定鉤(905)的掛鉤扣在連桿(903)的頂壁上，所述連桿(903)的側壁上固定安裝有固定塊(907)，所述固定塊(907)的端部朝向所述支撐架(2)固定安裝有所述吊桿(904)，所述支撐架(2)的頂部上安裝有吊環(910)；所述固定塊(907)內開設有安裝槽，所述安裝槽內安裝有觸發塊(908)，所述固定塊(907)的一側內安裝有頂桿(909)，所述觸發塊(908)朝向所述頂桿(909)的一側為傾斜面，所述頂桿(909)的一端抵頂在傾斜面上，所述頂桿(909)的另一端抵頂在固定鉤(905)的側壁面上；所述支撐架(2)上固定連接有彈性拉帶(12)，所述污水槽(1)上固定安裝有固定柱，所述彈性拉帶(12)的另一端套在固定柱上；所述支撐架(2)的兩側上均固定安裝有滑塊(201)，所述污水槽(1)的頂部上設置有滑動支撐槽(101)，所述滑塊(201)滑動配合在滑動支撐槽(101)上。

發明內容

為此，本發明所要解決的技術問題在于提供一種能夠處理含纖維廢水的一種含纖維廢水處理設備。

為解決上述技術問題，本發明提供如下技術方案：一種含纖維廢水處理設備，包括滑動安裝在污水槽內的支撐架，所述支撐架上安裝有兩個以上的過濾支撐板，所述過濾支撐板沿著污水槽內水流的方向設置在污水槽內，所述污水槽的兩側頂部邊沿上均沿其長度方向安裝有齒條，所述支撐架的頂部中間安裝有第一驅動組件，所述支撐架的頂部后側安裝有第二驅動組件，所述第一驅動組件和所述第二驅動組件的動力輸入部分分別與所述齒條傳動連接，所述第一驅動組件驅動兩個以上的所述過濾支撐板中部相互靠近，所述第二驅動組件驅動兩個以上的所述過濾支撐板后部相互靠近，所述第二驅動組件驅動過濾支撐板后部相互靠近的速度大于所述第一驅動組件驅動過濾支撐板中部相互靠近的速度；相鄰兩個所述過濾支撐板相對的側壁面上分別安裝有第一截留桿和第二截留桿，第一截留桿和第二截留桿均朝向水流方向并相互交叉設置；所述過濾支撐板的側壁上開設有開口，所述開口內安裝有過濾板。

上述一種含纖維廢水處理設備，相鄰兩個所述過濾支撐板相對的側壁面上安裝有兩對以上相互交叉設置的第一截留桿和第二截留桿，上下相鄰的第一截留桿和第二截留桿相互錯開設置；相互交叉設置的第一截留桿和第二截留桿在過濾支撐板上分布的密度由前至后逐漸增加；所述第一截留桿和所述第二截留桿能夠沿水流方向擺動，第一截留桿和第二截留桿與過濾支撐板連接的一端鉸接，使截留桿能夠沿水流方向擺動，在截留桿的端部上固定橡膠條，橡膠條的另一端與過濾支撐板固定，使截留桿不會隨意的擺動，具有一定的穩定效果。

上述一種含纖維廢水處理設備，所述第一驅動組件包括第一支撐座、第一齒輪和第一雙向絲桿，所述支撐架的頂部?jī)蓚?cè)上均固定安裝有所述第一支撐座，所述第一雙向絲桿兩端的光桿分別穿過第一支撐座并與第一支撐座轉動連接，所述第一雙向絲桿的兩端上均固定安裝有所述第一齒輪，所述第一齒輪與所述齒條嚙合；所述第一雙向絲桿的兩端上均螺紋連接有第一壓板，兩個所述第一壓板分別貼合在位于最外側的兩個過濾支撐板側壁上，所述第一壓板上套有第一限位套，所述第一限位套與過濾支撐板的側壁固定連接；所述過濾支撐板的頂部上固定安裝有轉軸，所述轉軸上轉動安裝有連接塊，相鄰的兩個所述連接塊之間固定安裝有支撐彈簧，第一限位套能夠防止第一壓板隨第一雙向絲桿轉動。

上述一種含纖維廢水處理設備，所述第二驅動組件包括第二支撐座、第二雙向絲桿、第二齒輪和等距控制組件，所述支撐架的頂部?jī)蓚?cè)上均固定安裝有所述第二支撐座，所述第二雙向絲桿兩端光桿分別穿過兩個第二支撐座并與所述第二支撐座轉動連接，所述第二雙向絲桿兩端端部上均固定安裝有第二齒輪，所述第二齒輪與所述齒條嚙合；所述第二雙向絲桿的兩端上均螺紋連接有第二壓板，兩個所述第二壓板分別貼合在位于最外側的兩個過濾支撐板側壁面上，所述第二壓板上套有第二限位套，所述第二限位套與所述過濾支撐板的側壁面固定連接；所述等距控制組件分別與兩個以上的所述過濾支撐板頂部連接，第二限位套能夠防止第二壓板隨第二雙向絲桿轉動。

上述一種含纖維廢水處理設備，所述等距控制組件包括兩個以上相互連接的鉸接件，所述鉸接件包括第一鉸接桿和第二鉸接桿，所述第一鉸接桿和所述第二鉸接桿的中部通過銷軸鉸接，所述銷軸與所述過濾支撐板的頂部轉動連接，相鄰兩個鉸接件的第一鉸接桿和第二鉸接桿通過銷軸鉸接。

上述一種含纖維廢水處理設備，相鄰兩個所述過濾支撐板的前端之間安裝有前端封閉組件，所述前端封閉組件包括推桿、滑動塊和封閉板，所述推桿的一端與一個所述過濾支撐板鉸接，另一個所述過濾支撐板的側壁上開設有滑槽，所述滑動塊滑動安裝在所述滑槽內，所述推桿的另一端插入滑槽內并抵頂在滑動塊的后端上，所述滑槽內轉動安裝有驅動輪，所述驅動輪的圓周側壁緊密貼合在所述滑動塊的側壁上，所述封閉板的一側與驅動輪固定連接。

上述一種含纖維廢水處理設備，所述污水槽上位于所述過濾支撐板的后方設置有起吊組件，所述起吊組件包括第一支撐桿、第二支撐桿、連桿和吊桿，所述第一支撐桿和所述第二支撐桿的一端均與所述污水槽的側壁轉動連接，所述第一支撐桿和所述第二支撐桿的另一端分別與連桿的兩端鉸接，所述第二支撐桿的側壁上鉸接有伸縮支撐桿，伸縮支撐桿為氣壓彈簧伸縮桿，所述伸縮支撐桿的另一端與所述污水槽的側壁鉸接，所述污水槽的側壁上鉸接有固定鉤，所述固定鉤的掛鉤扣在連桿的頂壁上，所述連桿的側壁上固定安裝有固定塊，所述固定塊的端部朝向所述支撐架固定安裝有所述吊桿，所述支撐架的頂部上安裝有吊環；所述固定塊內開設有安裝槽，所述安裝槽內安裝有觸發塊，所述固定塊的一側內安裝有頂桿，所述觸發塊朝向所述頂桿的一側為傾斜面，所述頂桿的一端抵頂在傾斜面上，所述頂桿的另一端抵頂在固定鉤的側壁面上；所述支撐架上固定連接有彈性拉帶，所述污水槽上固定安裝有固定柱，所述彈性拉帶的另一端套在固定柱上，彈性拉帶端部套在固定柱，能夠在起吊時，彈性拉帶脫離固定柱，避免妨礙起吊；所述支撐架的兩側上均固定安裝有滑塊，所述污水槽的頂部上設置有滑動支撐槽，所述滑塊滑動配合在滑動支撐槽上。

本發明的技術方案取得了如下有益的技術效果：

1、本發明，通過設置多個相互并排設置的過濾支撐板，配合多組相互交叉設置的第一截留桿和第二截留桿，在過濾支撐板縫隙空間內形成交錯立體的網狀結構，相較于傳統的平面過濾網結構，具有不易堵塞、截留纖維效果好的特點。

2、本發明，通過設置第一驅動組件和第二驅動組件，能夠在使用一定時間后，截留阻力增加時，利用水流的驅動，使多個過濾支撐板在污水槽內形成開口朝向水流的喇叭口狀，將過濾板由原本的與水流方向平行改變?yōu)榕c水流方向具有一定角度，從而利用過濾板進行輔助過濾，避免出現堵死的情況；前大后小的結構能夠在截留較多纖維后，將纖維保留在處理設備內，防止纖維被廢水沖走；其次，形成喇叭口后，位于前端的截留桿相互間位置發生改變，獲得新的截留空間，供水通過，并截留纖維，增加污水處理時間。

3、本發明，通過設置相互交叉的截留桿并且朝向水流方向設置，截留桿上截留較多的纖維受到較大壓力時，兩個截留桿相互靠近，在交叉區域內形成新的截留空間，有效提高對污水處理的時間。

4、本發明，通過設置起吊組件，能夠在處理設備內截留一定量的纖維且阻力一定的時候，逐漸的收緊過濾支撐板，將截留纖維內水分?jǐn)D出，并自動的將處理設備吊出污水槽，實現瀝水，便于后續對纖維的回收利用；過濾支撐板能夠后續手動分開，單個過濾支撐板一側僅有朝向相同的截留桿，僅需簡單梳理操作便能夠?qū)崿F(xiàn)回收纖維與截留桿分離，便于實現纖維回收利用。

（發明人：侯洪波;張寧）
