公布日：2023.12.08
申請日：2023.11.02
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F3/32(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/32(2023.01)N;C02F1/52(2023.01)N;C02F103/
20(2006.01)N;C02F101/30(2006.01)N;C02F101/20(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種生豬養殖廢水深度處理一體化裝置，屬于污水處理設備技術領域，包括處理池，處理池的中部設有生態濕地池，生態濕地池內設有厭氧處理單元，處理池內位于生態濕地池的兩側按水流方向依次設有缺氧處理池、好氧處理池、絮凝沉淀池、紫外消毒池、過濾吸附池，厭氧處理單元出水端分別連通兩缺氧處理池的進水端，兩過濾吸附池的出水端連通生態濕地池的進水端，厭氧處理單元設有進水管，生態濕地池連接有出水管。本發明的有益效果是：采用中心對稱式結構布局，既能滿足工藝適用性，又能實現串聯和并聯的流程完整組合，提升系統處理能力和處理效率，確保有機物、氮、磷、重金屬、抗生素、細菌、蛔蟲卵等污染物的深度凈化和達標處理。
權利要求書
1.一種生豬養殖廢水深度處理一體化裝置，其特征在于：包括處理池，所述處理池的中部設有生態濕地池，所述生態濕地池內設有厭氧處理單元，所述處理池內位于所述生態濕地池的兩側按水流方向依次設有缺氧處理池、好氧處理池、絮凝沉淀池、紫外消毒池、過濾吸附池，所述厭氧處理單元的出水端分別連通兩所述缺氧處理池的進水端，兩所述過濾吸附池的出水端連通所述生態濕地池的進水端，所述厭氧處理單元設有進水管，所述生態濕地池連接有出水管；所述處理池內位于所述生態濕地池的兩側設有主隔板，所述缺氧處理池、好氧處理池與所述絮凝沉淀池、紫外消毒池、過濾吸附池分設在所述主隔板的兩側，且所述缺氧處理池的體積遠小于所述好氧處理池的體積，所述缺氧處理池內間隔懸掛有多組柔性填料，所述缺氧處理池與所述好氧處理池的隔板上開設有缺氧處理出水口；所述好氧處理池內設有多孔隔板，所述多孔隔板上鋪設有惰性填料，所述惰性填料上種植有水生植物，所述主隔板上設有連通所述好氧處理池與所述絮凝沉淀池的好氧處理出水口，且所述好氧處理出水口位于所述多孔隔板的上方，所述好氧處理池內位于所述多孔隔板的下方豎直設有導流隔板和若干移動填料，所述導流隔板的上端與所述多孔隔板具有間隙，所述導流隔板的下端與所述好氧處理池的底壁具有間隙，所述導流隔板將所述好氧池處理池分割為流化上升區和流化下降區，所述流化上升區位于所述導流隔板面向所述缺氧處理出水口的一側，所述流化上升區的底壁的均勻布設有曝氣管；所述好氧處理池內位于所述導流隔板的兩側對稱設有上導流板，所述上導流板的上端與所述多孔隔板抵接，所述上導流板的下端與所述好氧處理池的側壁連接。
2.根據權利要求1所述的一種生豬養殖廢水深度處理一體化裝置，其特征在于：所述處理池內位于所述過濾吸附池和所述生態濕地池的下端設有設備間，所述厭氧處理單元包括內筒和外筒，所述內筒和所述外筒的下端均穿過所述設備間與所述生態濕地池的隔板，且所述內筒的下端與所述設備間的底壁連接，所述外筒的下端與所述設備間的底壁具有間隙，位于所述設備間內的所述內筒的側壁設有所述進水管，所述進水管延伸至所述外筒的側壁外并連接外部污水源，所述內筒位于所述間隙處的側壁上設有循環導管，所述循環導管的另一端設有連通所述外筒的底壁。
3.根據權利要求2所述的一種生豬養殖廢水深度處理一體化裝置，其特征在于：所述外筒的上端設有出水筒，所述出水筒內設有適配所述外筒和內筒的圓錐形三相分離器，所述圓錐形三相分離器的上端連接有透氣管，所述透氣管的另一端由出水筒的頂蓋伸出，所述圓錐形三相分離器外設有出水堰，所述出水筒上對稱設有連接所述出水堰和所述缺氧處理池的連接管。
4.根據權利要求1所述的一種生豬養殖廢水深度處理一體化裝置，其特征在于：所述流化上升區的寬度略大于所述流化下降區的寬度，且所述流化下降區設有下導流板，所述下導流板的上端與所述好氧處理池的側壁連接，所述下導流板的下端位于所述導流隔板的正下方并與所述好氧處理池的底壁連接，所述缺氧處理出水口的高度與所述導流隔板的下端高度一致。
5.根據權利要求1所述的一種生豬養殖廢水深度處理一體化裝置，其特征在于：所述絮凝沉淀池內垂直于排泥口出水方向設置沉淀處理隔板，所述紫外消毒池的兩相對側壁分別設有出水孔和進水孔，所述進水孔連通所述絮凝沉淀池，所述出水孔連通所述過濾吸附池，所述出水孔的高度大于所述進水孔的高度，且所述紫外消毒池的非開孔側壁上豎向安裝有多列紫外消毒燈。
6.根據權利要求1所述的一種生豬養殖廢水深度處理一體化裝置，其特征在于：所述過濾吸附池中由下往上依次鋪設有第一礫石濾層、石英砂濾層、顆粒活性炭濾層、沸石濾層、第二礫石濾層，所述第二礫石濾層的粒徑小于所述第一礫石濾層的粒徑尺寸，且所述第二礫石濾層上種植有水生植物。
7.根據權利要求6所述的一種生豬養殖廢水深度處理一體化裝置，其特征在于：所述生態濕地池的底壁鋪設有用于種植水生植物和沉水植物的第三礫石濾層，所述第三礫石濾層的粒徑與所述第一礫石濾層的粒徑尺寸一致，所述過濾吸附池和所述生態濕地池的隔板上開設有連通所述第一礫石濾層和第三礫石濾層的過水孔，且所述第三礫石濾層的鋪設高度、所述第一礫石濾層的鋪設高度、過水孔的高度一致。
發明內容
本發明的目的在于結合中小型規模化生豬養殖場生產實際，提供一種生豬養殖廢水深度處理一體化裝置，在保證出水水質前提下，節省土地占用、減少能損物耗、降低成本費用、提升處理效率，為其解決生豬養殖廢水“還田消納困境”提供可行選擇方案，實現深度凈化和達標處理。
本發明的目的通過以下技術方案來實現：

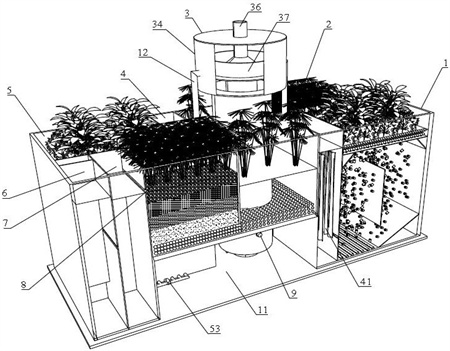

一種生豬養殖廢水深度處理一體化裝置，包括處理池，所述處理池的中部設有生態濕地池，所述生態濕地池內設有厭氧處理單元，所述處理池內位于所述生態濕地池的兩側按水流方向依次設有缺氧處理池、好氧處理池、絮凝沉淀池、紫外消毒池、過濾吸附池，所述厭氧處理單元出水端分別連通兩所述缺氧處理池的進水端，兩所述過濾吸附池的出水端連通所述生態濕地池的進水端，所述厭氧處理單元設有進水管，所述生態濕地池連接有出水管。
進一步的，所述處理池內位于所述過濾吸附池和所述生態濕地池的下端設有設備間，所述厭氧處理單元包括內筒和外筒，所述內筒和所述外筒的下端均穿過所述設備間與所述生態濕地池的隔板，且所述內筒的下端與所述設備間的底壁連接，所述外筒的下端與所述設備間的底壁具有間隙，位于所述設備間內的所述內筒的側壁設有所述進水管，所述進水管延伸至所述外筒的側壁外并連接外部污水源，所述內筒位于所述間隙處的側壁上設有循環導管，所述循環導管的另一端設有連通所述外筒的底壁。
進一步的，所述外筒的上端設有出水筒，所述出水筒內設有適配所述外筒和內筒的圓錐形三相分離器，所述圓錐形三相分離器的上端連接有透氣管，所述透氣管的另一端由出水筒的頂蓋伸出，所述圓錐形三相分離器外設有出水堰，所述出水筒上對稱設有連接所述出水堰和所述缺氧處理池的連接管。
進一步的，所述處理池內位于所述生態濕地池的兩側設有主隔板，所述缺氧處理池、好氧處理池與所述絮凝沉淀池、紫外消毒池、過濾吸附池分設在所述主隔板的兩側，且所述缺氧處理池的體積小于所述好氧處理池的體積，所述缺氧處理池內間隔懸掛有多組柔性填料，所述缺氧處理池與所述好氧處理池的隔板上開設有缺氧處理出水口。
進一步的，所述好氧處理池內設有多孔隔板，所述多孔隔板上鋪設有惰性填料，所述惰性填料上種植有水生植物，所述主隔板上設有連通所述好氧處理池與所述絮凝沉淀池的好氧處理出水口，且所述好氧處理出水口位于所述多孔隔板的上方，所述好氧處理池內位于所述多孔隔板的下方豎直設有導流隔板和若干移動填料，所述導流隔板的上端與所述多孔隔板具有間隙，所述導流隔板的下端與所述好氧處理池的底壁具有間隙，所述導流隔板將所述好氧池處理池分割為流化上升區和流化下降區，所述流化上升區位于所述導流隔板面向所述缺氧處理出水口的一側，所述流化上升區的底壁的均勻布設有曝氣管。
進一步的，所述流化上升區的寬度大于所述流化下降區的寬度，且所述流化下降區設有下導流板，所述下導流板的上端與所述好氧處理池的側壁連接，所述下導流板的下端位于所述導流隔板的正下方并與所述好氧處理池的底壁連接，所述缺氧處理出水口的高度與所述導流隔板的下端高度一致。
進一步的，所述好氧處理池內位于所述導流隔板的兩側對稱設有上導流板，所述上導流板的上端與所述多孔隔板抵接，所述上導流板的下端與所述好氧處理池的側壁連接。
進一步的，所述絮凝沉淀池內垂直于排泥口出水方向設置沉淀處理隔板，所述紫外消毒池的兩相對側壁分別設有出水孔和進水孔，所述進水孔連通所述絮凝沉淀池，所述出水孔連通所述過濾吸附池，所述出水孔的高度大于所述進水孔的高度，且所述紫外消毒池的非開孔側壁上豎向安裝有多列紫外消毒燈。
進一步的，所述過濾吸附池中由下往上依次鋪設有第一礫石濾層、石英砂濾層、顆粒活性炭濾層、沸石濾層、第二礫石濾層，所述第二礫石濾層的粒徑小于所述第一礫石濾層的粒徑尺寸，且所述第二礫石濾層上種植有水生植物。
進一步的，所述生態濕地池的底壁鋪設有用于種植水生植物和沉水植物的第三礫石濾層，所述第三礫石濾層的粒徑與所述第一礫石濾層的粒徑尺寸一致，所述過濾吸附池和所述生態濕地池的隔板上開設有連通所述第一礫石濾層和第三礫石濾層的過水孔，且所述第三礫石濾層的鋪設高度、所述第一礫石濾層的鋪設高度、過水孔的高度一致。
本發明具有以下優點：
1、通過一體化設計，空間利用高效，采用中心對稱式結構布局，在缺氧、好氧、沉淀、消毒、過濾吸附段并聯，并聯部分再與前端的厭氧處理單元及后端的生態濕地池串聯，既能滿足工藝適用性，又能實現串聯和并聯的流程完整組合，提升系統處理能力和處理效率，確保有機物、氮、磷、重金屬、抗生素、細菌、蛔蟲卵等的污染物深度凈化和達標處理。
2、工藝上側重生化處理，采用厭氧內循環和好氧流化方式，強化傳質作用，配合各類填料載體和不同溶氧條件，豐富系統內部微生物賦存型態、生物量及群落結構，強化生物降解效率，再靈活輔以物化和生態手段，有效降低運營階段的能耗和物耗，適合中、小型規模化生豬養殖場的廢水深度凈化或達標處理，能有效彌補畜禽養殖污染治理環保技術裝備的不足。
（發明人：賴長邈;王志凱;孟慶杰;劉思瑤;簡磊）
