摘要

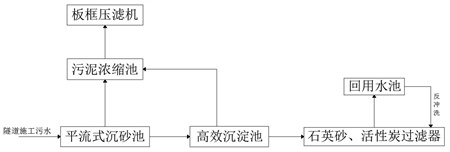

本發明公開了一種隧道污水處理系統，包括用于對隧道施工污水進行初步除砂的平流式沉沙池、用于對經過初步除砂的水體進行進一步除泥砂的高效沉淀池、用于對經過進一步除泥砂的水體進行深層過濾的石英砂、活性炭過濾器、用于收集經過深層過濾水體的回用水池，還包括用于將平流式沉砂池和高效沉淀池產生的泥砂進行濃縮處理的污泥濃縮池以及用于將經過濃縮處理的泥砂進行壓實且固液分離的板框壓濾機。該隧道污水處理系統，通過設置的平流式沉砂池、高效沉淀池、石英砂、活性炭過濾器的層層遞進，可以有效的除去隧道施工污水中的固體泥砂等物質，且期間通過反沖洗的方式不斷的循環水體，提高了污水處理效果。

權利要求書

1.一種隧道污水處理系統，其特征在于，包括用于對隧道施工污水進行初步除砂的平流式沉沙池、用于對經過初步除砂的水體進行進一步除泥砂的高效沉淀池、用于對經過進一步除泥砂的水體進行深層過濾的石英砂、活性炭過濾器、用于收集經過深層過濾水體的回用水池，還包括用于將平流式沉砂池和高效沉淀池產生的泥砂進行濃縮處理的污泥濃縮池以及用于將經過濃縮處理的泥砂進行壓實且固液分離的板框壓濾機；其中，所述高效沉淀池包括沉淀池主體（1）、設置于沉淀池主體（1）頂端一側的藥劑投加機構以及設置于沉淀池主體（1）中的攪拌機構；所述藥劑投加機構包括設置于沉淀池主體（1）頂部一端用于存儲藥劑的藥劑投加箱（5），所述藥劑投加箱（5）的一側設置有延伸至沉淀池主體（1）內側的投加管（8）；所述攪拌機構包括豎直設置于沉淀池主體（1）內腔的攪拌軸（14），所述攪拌軸（14）的側壁設置有攪拌葉（15），所述沉淀池主體（1）的頂部一側固定設置有齒條（11），所述沉淀池主體（1）頂部活動設置有齒輪架（27），所述齒輪架（27）上通過轉軸（31）轉動連接有與齒條（11）嚙合的齒輪（18），所述攪拌軸（14）設置于轉軸（31）的底部，所述沉淀池主體（1）頂部的一端設置有轉盤（10），所述轉盤（10）頂部的一端外圍活動連接有連桿（16），所述連桿（16）遠離轉盤（10）的一端活動連接有牽引桿（17），所述轉盤（10）的下方設置有用于驅動轉盤（10）旋轉的電機（7），所述牽引桿（17）遠離連桿（16）的一端與齒輪架（27）固定連接；還包括起伏機構，所述起伏機構包括固定設置于攪拌軸（14）頂部的多棱柱（32），所述轉軸（31）的底部設置有與多棱柱（32）適配且用于多棱柱（32）活動插接的活動槽（33），所述攪拌軸（14）的上端外側設置有圍繞攪拌軸（14）軸線旋轉的起伏圓臂（23），所述沉淀池主體（1）內腔與起伏圓臂（23）對應處的側壁設置有波浪形的導槽（34），所述起伏圓臂（23）遠離攪拌軸（14）的一端與導槽（34）活動導向配合。

2.根據權利要求1所述的一種隧道污水處理系統，其特征在于：所述起伏圓臂（23）為兩個，且兩個起伏圓臂（23）呈對稱設置于攪拌軸（14）的上端側壁，且兩個起伏圓臂（23）一體設置。

3.根據權利要求2所述的一種隧道污水處理系統，其特征在于：所述沉淀池主體（1）的頂部固定設置有導向架（9），所述齒輪架（27）與導向架（9）滑動導向配合。

4.根據權利要求3所述的一種隧道污水處理系統，其特征在于：所述沉淀池主體（1）的頂部設置有用于對齒條（11）、齒輪（18）、轉盤（10）進行罩設的傳動箱（6）；所述沉淀池主體（1）上端的一側設置有用于通入污水的進水口（2），所述沉淀池主體（1）下端的一側設置有用于排出污水的排水口（3），所述沉淀池主體（1）的底部設置有用于排出泥砂的排污口（4）。

5.根據權利要求4所述的一種隧道污水處理系統，其特征在于：還包括用于對沉淀池主體（1）內壁進行刮掃的刮掃機構，所述刮掃機構包括活動設置于沉淀池主體（1）內腔與起伏圓臂（23）同一側的第一刮板（12），且第一刮板（12）與沉淀池主體（1）的內壁滑動配合，所述第一刮板（12）的上端側壁設置有通槽（29），且第一刮板（12）通過通槽（29）活動連接于起伏圓臂（23）遠離攪拌軸（14）一端的外側；所述沉淀池主體（1）內腔另兩相對側壁上均滑動連接有第二刮板（13），所述第二刮板（13）的上端固定設置有第二滑座（25），所述沉淀池主體（1）內腔與起伏圓臂（23）同一側的內壁上端活動連接有與第二滑座（25）對應的第一滑座（24），且第一滑座（24）與第二滑座（25）之間活動連接有推臂（26），且第一滑座（24）的一端與第一刮板（12）的上端對應。

6.根據權利要求5所述的一種隧道污水處理系統，其特征在于：同一端的所述第二刮板（13）的數量為兩個；同一端的兩個第二滑座（25）之間設置有用于第二刮板（13）復位的復位彈簧（30）。

7.根據權利要求6所述的一種隧道污水處理系統，其特征在于：所述沉淀池主體（1）內腔與第二刮板（13）對應的內壁上端固定設置有與第二滑座（25）對應的第二滑桿（20），所述第二滑座（25）與第二滑桿（20）滑動配合，所述復位彈簧（30）套設于第二滑桿（20）外側；所述沉淀池主體（1）內腔與第二刮板（13）對應的內壁下端固定設置有第二導桿（22），所述第二刮板（13）的下端與第二導桿（22）滑動配合。

8.根據權利要求7所述的一種隧道污水處理系統，其特征在于：所述沉淀池主體（1）內腔與第一刮板（12）對應的內壁的上下兩端均固定設置有第一導桿（21），所述第一刮板（12）的上下兩端與第一導桿（21）滑動配合。

9.根據權利要求8所述的一種隧道污水處理系統，其特征在于：所述進水口（2）、排水口（3）、排污口（4）以及投加管（8）上均設置有閥門。

10.根據權利要求9所述的一種隧道污水處理系統的方法，其特征在于，包括以下步驟：S1:隧道施工污水首先經過清污分流，減少?gòu)U水排放量，然后流經平流式沉砂池進行初步的除砂；S2:經過平流式沉砂池處理的水體通入至高效沉砂池投加絮凝藥劑并攪拌，使其快速沉淀實現進一步的除泥砂；S3:將平流式沉砂池以及平流式沉砂池沉淀產生的固體泥砂均轉運至污泥濃縮池進行污泥的濃縮凈化，將濃縮凈化后的污泥轉運至板框壓濾機進行壓實，從而污泥變成餅狀，且實現了固液的進一步分離，并將泥餅轉運至棄渣場填埋；S4:將經過高效沉淀池處理的水體通入至石英砂、活性炭過濾器進行進一步的深層過濾凈化，經過濾凈化的水體貯存于回用水池，而且期間反沖洗水體再次進入石英砂、活性炭過濾器循環，之后對回用水池中的水體進行消毒、投加氯片，然后用于施工、澆灑以及綠化。

發明內容

本發明的主要目的在于提供一種隧道污水處理系統及方法，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：一種隧道污水處理系統，包括用于對隧道施工污水進行初步除砂的平流式沉沙池、用于對經過初步除砂的水體進行進一步除泥砂的高效沉淀池、用于對經過進一步除泥砂的水體進行深層過濾的石英砂、活性炭過濾器、用于收集經過深層過濾水體的回用水池，還包括用于將平流式沉砂池和高效沉淀池產生的泥砂進行濃縮處理的污泥濃縮池以及用于將經過濃縮處理的泥砂進行壓實且固液分離的板框壓濾機；其中，所述高效沉淀池包括沉淀池主體、設置于沉淀池主體頂端一側的藥劑投加機構以及設置于沉淀池主體中的攪拌機構；所述藥劑投加機構包括設置于沉淀池主體頂部一端用于存儲藥劑的藥劑投加箱，所述藥劑投加箱的一側設置有延伸至沉淀池主體內側的投加管；所述攪拌機構包括豎直設置于沉淀池主體內腔的攪拌軸，所述攪拌軸的側壁設置有攪拌葉，所述沉淀池主體的頂部一側固定設置有齒條，所述沉淀池主體頂部活動設置有齒輪架，所述齒輪架上通過轉軸轉動連接有與齒條嚙合的齒輪，所述攪拌軸設置于轉軸的底部，所述沉淀池主體頂部的一端設置有轉盤，所述轉盤頂部的一端外圍活動連接有連桿，所述連桿遠離轉盤的一端活動連接有牽引桿，所述轉盤的下方設置有用于驅動轉盤旋轉的電機，所述牽引桿遠離連桿的一端與齒輪架固定連接；還包括起伏機構，所述起伏機構包括固定設置于攪拌軸頂部的多棱柱，所述轉軸的底部設置有與多棱柱適配且用于多棱柱活動插接的活動槽，所述攪拌軸的上端外側設置有圍繞攪拌軸軸線旋轉的起伏圓臂，所述沉淀池主體內腔與起伏圓臂對應處的側壁設置有波浪形的導槽，所述起伏圓臂遠離攪拌軸的一端與導槽活動導向配合。

優選的，所述起伏圓臂為兩個，且兩個起伏圓臂呈對稱設置于攪拌軸的上端側壁，且兩個起伏圓臂一體設置。

優選的，所述沉淀池主體的頂部固定設置有導向架，所述齒輪架與導向架滑動導向配合。

優選的，所述沉淀池主體的頂部設置有用于對齒條、齒輪、轉盤進行罩設的傳動箱；所述沉淀池主體上端的一側設置有用于通入污水的進水口，所述沉淀池主體下端的一側設置有用于排出污水的排水口，所述沉淀池主體的底部設置有用于排出泥砂的排污口。

優選的，還包括用于對沉淀池主體內壁進行刮掃的刮掃機構，所述刮掃機構包括活動設置于沉淀池主體內腔與起伏圓臂同一側的第一刮板，且第一刮板與沉淀池主體的內壁滑動配合，所述第一刮板的上端側壁設置有通槽，且第一刮板通過通槽活動連接于起伏圓臂遠離攪拌軸一端的外側；所述沉淀池主體內腔另兩相對側壁上均滑動連接有第二刮板，所述第二刮板的上端固定設置有第二滑座，所述沉淀池主體內腔與起伏圓臂同一側的內壁上端活動連接有與第二滑座對應的第一滑座，且第一滑座與第二滑座之間活動連接有推臂，且第一滑座的一端與第一刮板的上端對應。

優選的，同一端的所述第二刮板的數量為兩個；同一端的兩個第二滑座之間設置有用于第二刮板復位的復位彈簧。

優選的，所述沉淀池主體內腔與第二刮板對應的內壁上端固定設置有與第二滑座對應的第二滑桿，所述第二滑座與第二滑桿滑動配合，所述復位彈簧套設于第二滑桿外側；所述沉淀池主體內腔與第二刮板對應的內壁下端固定設置有第二導桿，所述第二刮板的下端與第二導桿滑動配合。

優選的，所述沉淀池主體內腔與第一刮板對應的內壁的上下兩端均固定設置有第一導桿，所述第一刮板的上下兩端與第一導桿滑動配合。

優選的，所述進水口、排水口、排污口以及投加管上均設置有閥門。

一種隧道污水處理系統的方法，包括以下步驟：S1:隧道施工污水首先經過清污分流，減少?gòu)U水排放量，然后流經平流式沉砂池進行初步的除砂；S2:經過平流式沉砂池處理的水體通入至高效沉砂池投加絮凝藥劑并攪拌，使其快速沉淀實現進一步的除泥砂；S3:將平流式沉砂池以及平流式沉砂池沉淀產生的固體泥砂均轉運至污泥濃縮池進行污泥的濃縮凈化，將濃縮凈化后的污泥轉運至板框壓濾機進行壓實，從而污泥變成餅狀，且實現了固液的進一步分離，并將泥餅轉運至棄渣場填埋；S4:將經過高效沉淀池處理的水體通入至石英砂、活性炭過濾器進行進一步的深層過濾凈化，經過濾凈化的水體貯存于回用水池，而且期間反沖洗水體再次進入石英砂、活性炭過濾器循環，之后對回用水池中的水體進行消毒、投加氯片，然后用于施工、澆灑、綠化等。

與現有技術相比，本發明提供了一種隧道污水處理系統及方法，具備以下有益效果：該隧道污水處理系統，通過設置的平流式沉砂池、高效沉淀池、石英砂、活性炭過濾器的層層遞進，可以有效的除去隧道施工污水中的固體泥砂等物質，最后回收水體進行回用，且期間通過反沖洗的方式不斷的循環水體，提高了污水處理效果，并且產生的固體泥砂可通過污泥濃縮池以及板框壓濾機進行進一步處理，能夠有效地減少污泥體積，降低處理成本，提高處理效率。該隧道污水處理系統，通過在高效沉淀池中設置的攪拌機構配合起伏機構可以不斷的改變攪拌葉的運轉路徑，可以更加全面的對沉淀池主體內部空間中的污水進行攪拌，從而可以提高攪拌效果和效率。該隧道污水處理系統，通過設置的刮掃機構與攪拌機構聯動設置，可以在攪拌的同時實現對沉淀池主體內壁的不斷的刮掃，從而可以將不斷附著于沉淀池主體內壁的固體物質刮下，便于攪拌絮凝的進行，結構簡單緊湊，增加了實用性。

（發明人：馮海潮;常麗新;史邢凱;李喜鋒;陶永寶;何維維;吳西峰;陳嵩）
