公布日：2023.12.26
申請日：2023.11.14
分類號：C02F11/02(2006.01)I;B01D53/00(2006.01)I;B01D53/78(2006.01)I;B01F27/83(2022.01)I;B01F27/922(2022.01)I
摘要
本發明公開了環保型發酵污泥處理裝置及方法，涉及污泥處理技術領域，該裝置包括發酵箱和處理箱，所述發酵箱上端配合設有第二風機，所述第二風機輸出端與處理箱內部分氣管輸入端連通，所述分氣管上端連通設有若干個U形管，所述分氣管一側與U形管另一端位置對應處固定設有儲液盒，所述處理箱上端連通設有排氣管，所述處理箱內部安裝架上配合設有若干個濾板，所述消殺室內部固定設有若干個紫外線燈源，所述發酵箱內部設有便于對儲料車內部污泥進行翻料的翻料機構，所述排氣管內部設有便于消殺室內氣體排出的排氣機構，通過翻料機構便于對儲料車內部污泥進行翻料，使污泥充分與氧氣接觸，排氣機構便于將消殺室內部氣體排出。
權利要求書

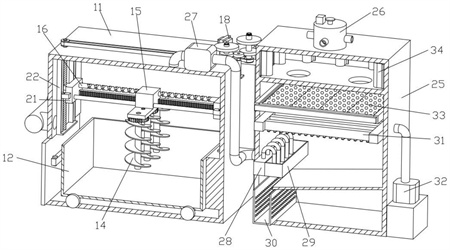

1.環保型發酵污泥處理裝置，包括發酵箱(11)和處理箱(25)，所述發酵箱(11)內部配合設有儲料車(12)，所述發酵箱(11)一側矩形穿孔內配合設有檔桿，所述發酵箱(11)一側固定安裝板上端設有第一風機(13)，所述第一風機(13)輸出端進氣管上若干個連通管與發酵箱(11)連通，所述發酵箱(11)上端第二風機(27)輸入端與發酵箱(11)連通，所述第二風機(27)輸出端與處理箱(25)內部分氣管(28)輸入端連通，其特征在于，所述分氣管(28)上端連通設有若干個U形管，所述分氣管(28)一側與U形管另一端位置對應處固定設有儲液盒(29)，所述處理箱(25)內部便于對臭氣進行噴淋的噴淋組件，所述處理箱(25)上端連通設有排氣管(26)，所述處理箱(25)內部安裝架上配合設有若干個濾板(33)，所述安裝架與處理箱(25)內部滑槽桿滑動連接，所述處理箱(25)內部固定設有隔板，所述隔板上端對稱設有圓形穿孔，所述隔板與處理箱(25)內部上端組合成消殺室，所述消殺室內部固定設有若干個紫外線燈源(34)，所述發酵箱(11)內部設有便于對儲料車(12)內部污泥進行翻料的翻料機構，所述排氣管(26)內部設有便于消殺室內氣體排出的排氣機構。
2.根據權利要求1所述的環保型發酵污泥處理裝置，其特征在于，所述噴淋組件包括噴灑管(31)，若干個所述噴灑管(31)兩端均分別與兩個固定傳輸管連通，所述固定傳輸管固定設在發酵箱(11)內部一側，一個所述固定傳輸管與水泵(32)輸出端固定連接，所述水泵(32)固定設在發酵箱(11)一側蓄水箱上端，所述水泵(32)輸入端與蓄水箱連通，所述蓄水箱輸入端與處理箱(25)連通，所述噴灑管(31)下端連通設有若干個噴頭，所述噴頭為傾斜設置。
3.根據權利要求1所述的環保型發酵污泥處理裝置，其特征在于，所述翻料機構包括移動塊(15)，所述移動塊(15)下端配合設有若干個轉動軸，所述轉動軸上均固定設有螺旋片(14)，所述轉動軸一端均固定設有從動齒輪，兩個所述從動齒輪之間均配合設有惰輪，所述惰輪轉動設在移動塊(15)下端，一個所述轉動軸上固定設有主動齒輪，所述主動齒輪轉動設在移動塊(15)內部安裝槽內，所述主動齒輪上配合設有齒條(20)，所述齒條(20)滑動設在移動塊(15)內部矩形穿孔內，所述齒條(20)兩端固定設有連接塊(21)，所述連接塊(21)滑動設在發酵箱(11)內部滑槽架(22)上，所述移動塊(15)一側圓形穿孔內滑動設有導向滑桿(19)，所述導向滑桿(19)固定設在兩個連接塊(21)之間，所述移動塊(15)內部設有便于帶動移動塊(15)移動的驅動組件，所述連接塊(21)上設有便于帶動移動塊(15)進行升降的升降組件。
4.根據權利要求3所述的環保型發酵污泥處理裝置，其特征在于，所述驅動組件包括往復絲桿(16)，所述往復絲桿(16)配合設在移動塊(15)一側安裝孔內，所述往復絲桿(16)兩端轉動設在兩個連接塊(21)一側圓形穿孔內，所述往復絲桿(16)一端固定設有主動錐形摩擦輪，所述主動錐形摩擦輪上配合設有從動錐形摩擦輪，所述從動錐形摩擦輪固定設在傳動桿(17)一端，所述發酵箱(11)一側與傳動桿(17)位置對應處固定設有防護箱，所述往復絲桿(16)一端轉動設有穩定架，所述傳動桿(17)轉動設在穩定架上端圓形穿孔內，所述傳動桿(17)上設有外花鍵，所述傳動桿(17)上配合設有第一套軸，所述第一套軸一端設有內花鍵，所述第一套軸轉動設在防護箱上端，所述第一套軸上第一從動輪通過第一皮帶與電動機(18)輸出端上第一主動輪轉動連接，所述電動機(18)固定設在發酵箱(11)上端固定架內側。
5.根據權利要求4所述的環保型發酵污泥處理裝置，其特征在于，所述升降組件包括螺紋桿(23)，所述螺紋桿(23)配合設在連接塊(21)上端螺紋孔內，所述螺紋桿(23)一端轉動設在滑槽架(22)內側下端，所述螺紋桿(23)另一端轉動設在發酵箱(11)上端圓形穿孔內，一個所述螺紋桿(23)一端固定設有第二主動輪，另一個所述螺紋桿(23)一端固定設有第二從動輪，所述第二主動輪通過第二皮帶與第二從動輪傳動連接，所述第二主動輪所在螺紋桿(23)一端設有便于帶動第二主動輪轉動的聯動組件。
6.根據權利要求5所述的環保型發酵污泥處理裝置，其特征在于，所述聯動組件包括第二套軸，所述第二套軸一端設有內花鍵，所述第二套軸配合設在第二主動輪所在螺紋桿(23)一端，所述第二主動輪所在螺紋桿(23)一端上設有外花鍵，所述第二套軸上固定設有第一主動摩擦輪和第二主動摩擦輪，所述第二套軸上轉動設有連接板，所述連接板與電動推桿(24)輸出端固定連接，所述電動推桿(24)固定設在發酵箱(11)一側固定板上端，所述第一套軸上配合設有第一從動摩擦輪和第二從動摩擦輪，所述第一主動摩擦輪上配合設有輔助摩擦輪，所述輔助摩擦輪轉動設在電動推桿(24)輸出端上。
7.根據權利要求1所述的環保型發酵污泥處理裝置，其特征在于，所述排氣機構包括滑動板(35)，所述滑動板(35)滑動設在排氣管(26)內部，所述滑動板(35)上端固定設有滑桿，所述滑桿滑動設在排氣管(26)上端圓形穿孔內，所述滑動板(35)上端與彈簧(36)一端固定連接，所述彈簧(36)另一端與排氣管(26)內部上端固定連接，所述排氣管(26)內部上端固定設有行程開關(37)和電磁鐵(38)。
8.根據權利要求1所述的環保型發酵污泥處理裝置，其特征在于，所述處理箱(25)內部固定設有斜板，所述斜板一端配合設有濾網架(30)，所述濾網架(30)呈U形。
9.權利要求1‑8任一項所述的環保型發酵污泥處理裝置的使用方法，其特征在于，包括以下步驟；步驟1、將裝有污泥的儲料車(12)放置在發酵箱(11)內部，第一風機(13)向發酵箱(11)內部輸送氧氣；步驟2、當需要對儲料車(12)內部污泥進行翻料時，啟動電動機(18),電動機(18)輸出端通過第一皮帶帶動第一套軸轉動，同時啟動電動推桿(24),電動推桿(24)推動輔助摩擦輪與第一從動摩擦輪緊貼，兩個螺紋桿(23)同時轉動帶動移動塊(15)沿螺紋桿(23)軸線方向移動，第一套軸通過傳動桿(17)帶動往復絲桿(16)轉動，往復絲桿(16)帶動移動塊(15)移動時主動齒輪與齒條(20)相互嚙合，主動齒輪轉動時，轉動軸轉動時通過螺旋片(14)可對儲料車(12)內部污泥進行翻料；步驟3、啟動第二風機(27),第二風機(27)將發酵箱(11)內部臭氣輸送處理箱(25)內部，啟動水泵(32)，水泵(32)輸入端從蓄水箱內部抽取除臭液，噴灑管(31)通過下端噴頭將除臭液噴出，對臭氣進行除臭；步驟4、處理箱(25)內部氣體增多，氣體通過濾板(33)除臭后進入消殺室內，紫外線燈源(34)對氣體進行殺菌，消殺室內氣體增多，氣壓增大時，滑動板(35)在排氣管(26)內部滑動，同時彈簧(36)被壓縮，當滑動板(35)上端觸碰至行程開關(37)下端觸頭時，控制器控制電磁鐵(38)啟動，電磁鐵(38)對滑動板(35)進行吸附，消殺室內氣體通過出氣管排出。
發明內容
本發明的目的在于提供環保型發酵污泥處理裝置及方法，以解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：
環保型發酵污泥處理裝置，包括發酵箱和處理箱，所述發酵箱內部配合設有儲料車，所述發酵箱一側矩形穿孔內配合設有檔桿，所述發酵箱一側固定安裝板上端設有第一風機，所述第一風機輸出端進氣管上若干個連通管與發酵箱連通，所述發酵箱上端第二風機輸入端與發酵箱連通，所述第二風機輸出端與處理箱內部分氣管輸入端連通，所述分氣管上端連通設有若干個U形管，所述分氣管一側與U形管另一端位置對應處固定設有儲液盒，所述處理箱內部便于對臭氣進行噴淋的噴淋組件，所述處理箱上端連通設有排氣管，所述處理箱內部安裝架上配合設有若干個濾板，所述安裝架與處理箱內部滑槽桿滑動連接，所述處理箱內部固定設有隔板，所述隔板上端對稱設有圓形穿孔，所述隔板與處理箱內部上端組合成消殺室，所述消殺室內部固定設有若干個紫外線燈源，所述發酵箱內部設有便于對儲料車內部污泥進行翻料的翻料機構，所述排氣管內部設有便于消殺室內氣體排出的排氣機構。
在上述技術方案的基礎上，本發明還提供以下可選技術方案：
在可選方案中：所述噴淋組件包括噴灑管，若干個所述噴灑管兩端均分別與兩個固定傳輸管連通，所述固定傳輸管固定設在發酵箱內部一側，一個所述固定傳輸管與水泵輸出端固定連接，所述水泵固定設在發酵箱一側蓄水箱上端，所述水泵輸入端與蓄水箱連通，所述蓄水箱輸入端與處理箱連通，所述噴灑管下端連通設有若干個噴頭，所述噴頭為傾斜設置。
在可選方案中：所述翻料機構包括移動塊，所述移動塊下端配合設有若干個轉動軸，所述轉動軸上均固定設有螺旋片，所述轉動軸一端均固定設有從動齒輪，兩個所述從動齒輪之間均配合設有惰輪，所述惰輪轉動設在移動塊下端，一個所述轉動軸上固定設有主動齒輪，所述主動齒輪轉動設在移動塊內部安裝槽內，所述主動齒輪上配合設有齒條，所述齒條滑動設在移動塊內部矩形穿孔內，所述齒條兩端固定設有連接塊，所述連接塊滑動設在發酵箱內部滑槽架上，所述移動塊一側圓形穿孔內滑動設有導向滑桿，所述導向滑桿固定設在兩個連接塊之間，所述移動塊內部設有便于帶動移動塊移動的驅動組件，所述連接塊上設有便于帶動移動塊進行升降的升降組件。
在可選方案中：所述驅動組件包括往復絲桿，所述往復絲桿配合設在移動塊一側安裝孔內，所述往復絲桿兩端轉動設在兩個連接塊一側圓形穿孔內，所述往復絲桿一端固定設有主動錐形摩擦輪，所述主動錐形摩擦輪上配合設有從動錐形摩擦輪，所述從動錐形摩擦輪固定設在傳動桿一端，所述發酵箱一側與傳動桿位置對應處固定設有防護箱，所述往復絲桿一端轉動設有穩定架，所述傳動桿轉動設在穩定架上端圓形穿孔內，所述傳動桿上設有外花鍵，所述傳動桿上配合設有第一套軸，所述第一套軸一端設有內花鍵，所述第一套軸轉動設在防護箱上端，所述第一套軸上第一從動輪通過第一皮帶與電動機輸出端上第一主動輪轉動連接，所述電動機固定設在發酵箱上端固定架內側。
在可選方案中：所述升降組件包括螺紋桿，所述螺紋桿配合設在連接塊上端螺紋孔內，所述螺紋桿一端轉動設在滑槽架內側下端，所述螺紋桿另一端轉動設在發酵箱上端圓形穿孔內，一個所述螺紋桿一端固定設有第二主動輪，另一個所述螺紋桿一端固定設有第二從動輪，所述第二主動輪通過第二皮帶與第二從動輪傳動連接，所述第二主動輪所在螺紋桿一端設有便于帶動第二主動輪轉動的聯動組件。
在可選方案中：所述聯動組件包括第二套軸，所述第二套軸一端設有內花鍵，所述第二套軸配合設在第二主動輪所在螺紋桿一端，所述第二主動輪所在螺紋桿一端上設有外花鍵，所述第二套軸上固定設有第一主動摩擦輪和第二主動摩擦輪，所述第二套軸上轉動設有連接板，所述連接板與電動推桿輸出端固定連接，所述電動推桿固定設在發酵箱一側固定板上端，所述第一套軸上配合設有第一從動摩擦輪和第二從動摩擦輪，所述第一主動摩擦輪上配合設有輔助摩擦輪，所述輔助摩擦輪轉動設在電動推桿輸出端上。
在可選方案中：所述排氣機構包括滑動板，所述滑動板滑動設在排氣管內部，所述滑動板上端固定設有滑桿，所述滑桿滑動設在排氣管上端圓形穿孔內，所述滑動板上端與彈簧一端固定連接，所述彈簧另一端與排氣管內部上端固定連接，所述排氣管內部上端固定設有行程開關和電磁鐵。
在可選方案中：所述處理箱內部固定設有斜板，所述斜板一端配合設有濾網架，所述濾網架呈U形。
相較于現有技術，本發明的有益效果如下：
1、本發明通過翻料機構，便于對儲料車內部污泥進行翻料，使儲料車內部污泥充分與氧氣接觸，便于污泥進行發酵，防止污泥腐爛，同時通過在發酵箱上端設置第二風機，便于將發酵箱內部產生的臭氣輸送至處理箱內部，便于對臭氣進行收集和處理，防止臭氣散出對空氣造成污染。
2、本發明通過噴淋組件，便于對進入處理箱內部的臭氣進行噴淋除臭，通過在處理箱內部設置斜板和濾網架便于對除臭液進行過濾，便于將除臭液中的雜質進收集，同時蓄水箱與處理箱內部連通，便于時除臭液進行循環使用，且噴灑管下端噴頭為傾斜設置，便于通過兩個噴灑管之間的臭氣進行噴淋除臭，保證除臭效果。
3、本發明通過排氣機構，在消殺室內部氣壓增大后推動滑動板移動，滑動板上端觸碰至行程開關下端觸頭時，行程開關與排氣管上端控制器電性連接，控制器控制電磁鐵啟動，電磁鐵對滑動板進行吸附，消殺室內氣體方可排出，從而保證紫外線燈源有足夠時間對消殺室內部氣體進行殺菌，保證排出氣體的安全。
（發明人：丁宇;劉雪;楊宏旺;徐慧薈;曹惠翔;曲毅;劉凱崢;王兆選）
