公布日：2023.01.06

申請日：2022.08.31

分類號：C02F11/13(2019.01)I

摘要

一種帶殼體加熱的臥式圓盤干化機熱力裝置及方法，屬于熱力干化技術領域。帶有殼體加熱的臥式圓盤干化機分別與轉子加熱蒸汽管道、轉子疏水管道及干化機殼體疏水管道連接，帶有殼體加熱的臥式圓盤干化機分別與濕污泥的輸入管道及干泥輸出的輸出管道連接，飽和蒸汽通過轉子加熱蒸汽管道輸入帶有殼體加熱的臥式圓盤干化機，轉子疏水管道的另一端連接第一疏水閥組，第一疏水閥組的第一閥門的一端與第二閥門的一端連接，第二閥門的另一端與疏水閥的一端連接，疏水閥的另一端與第三閥門連接。本發明的有益效果是：降低殼體的工作壓力進而降低殼體的制造成本，將壓力和溫度較低的冷凝水送到熱力系統，有利于效率的提高和干化系統蒸汽耗量的降低。

權利要求書

1.一種帶殼體加熱的臥式圓盤干化機熱力裝置，其特征在于，帶有殼體加熱的臥式圓盤干化機分別與轉子加熱蒸汽管道、轉子疏水管道及干化機殼體疏水管道連接，帶有殼體加熱的臥式圓盤干化機分別與濕污泥的輸入管道及干泥輸出的輸出管道連接，飽和蒸汽通過轉子加熱蒸汽管道輸入帶有殼體加熱的臥式圓盤干化機，轉子疏水管道的另一端連接第一疏水閥組，第一疏水閥組的第一閥門的一端與第二閥門的一端連接，第二閥門的另一端與疏水閥的一端連接，疏水閥的另一端與第三閥門連接，第三閥門的另一端與第一閥門的另一端連接，第二疏水閥組及第三疏水閥組的結構與第一疏水閥組相同，第一疏水閥組的另一端與轉子疏水擴容器連接，轉子疏水擴容器分別與殼體加熱蒸汽管道、疏水擴容器疏水管道、轉子疏水擴容器的安全閥、轉子疏水擴容器的壓力測量裝置及調節閥連接，殼體加熱蒸汽管道連接殼體加熱蒸汽管道閥門。

2.根據權利要求2所述的一種帶殼體加熱的臥式圓盤干化機熱力裝置，其特征在于，轉子疏水擴容器調節閥的另一端通過管道連接除氧器，疏水在除氧器與鍋爐補給水混合，之后經過鍋爐給水泵以及高壓加熱器，進入鍋爐的省煤器，或者之后經過鍋爐給水泵，進入鍋爐的省煤器。

3.一種帶殼體加熱的臥式圓盤干化機熱力方法，含有以下步驟：通過設置轉子加熱蒸汽管道、帶有殼體加熱的污泥干化機、轉子疏水管道及疏水閥組、轉子疏水擴容器、殼體加熱蒸汽管道、疏水擴容器疏水管道及疏水閥組、殼體疏水管道及疏水閥組；進入干化機轉子的壓力較高的飽和蒸汽放熱冷凝為凝結水后經干化機轉子輸水管道排入轉子疏水擴容器，由于壓力的降低飽和水閃蒸為壓力較低的飽和蒸汽和飽和水，壓力較低的飽和蒸汽用于殼體加熱，將壓力和溫度較低的冷凝水送到熱力系統。

4.根據權利要求3所述的一種帶殼體加熱的臥式圓盤干化機熱力方法，其特征在于，轉子加熱蒸汽管道將蒸汽送入干化機轉子，并利用蒸汽的冷凝放熱干化物料；轉子內的蒸汽被冷凝為飽和的冷凝水，經轉子疏水管道進入轉子疏水擴容器并由于壓力降低而閃蒸產生低壓的飽和蒸汽和飽和水；轉子疏水擴容器產生的飽和蒸汽，經殼體加熱蒸汽管道進入干化機殼體，利用蒸汽的冷凝放熱干化物料；殼體在介質側的阻力很小，轉子疏水擴容器的疏水壓力和干化機殼體疏水壓力相當，合并回到熱力系統；當殼體需要的蒸汽量小于轉子疏水擴容器閃蒸的蒸汽時，轉子疏水擴容器的閃蒸蒸汽部分直接回到熱力系統。將壓力約為1.0MPa(表壓)的飽和蒸汽通入干化機轉子，疏水壓力和進汽壓力基本相同，轉子排出的飽和水的壓力認為約1.0MPa(表壓)，溫度為184.1℃，焓值為781.2kJ/kg，在轉子疏水擴容器內壓力降低至0.5MPa，溫度為158.8℃，飽和蒸汽和飽和水的焓值分別為2756.1kJ/kgg和670.5kJ/kg，1kg進入轉子疏水擴容器的疏水可閃蒸產生0.053kg的蒸汽可用于殼體加熱。

5.根據權利要求3所述的一種帶殼體加熱的臥式圓盤干化機熱力方法，其特征在于，干化機的轉子和殼體均采用蒸汽間接加熱方式，干化機轉子疏水經干化機轉子疏水管道進入轉子疏水擴容器，轉子的工作壓力約為1.0MPa，轉子疏水擴容器的工作壓力約為0.5MPa。

發明內容

為了克服現有技術的不足,本發明提供一種帶殼體加熱的臥式圓盤干化機熱力裝置及方法。

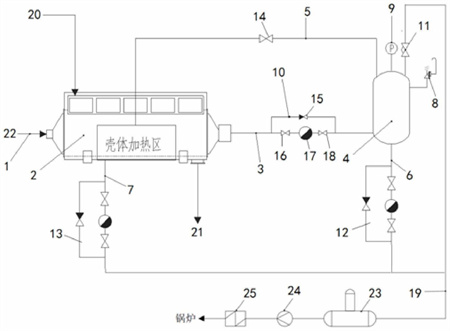

一種帶殼體加熱的臥式圓盤干化機熱力裝置，帶有殼體加熱的臥式圓盤干化機分別與轉子加熱蒸汽管道、轉子疏水管道及干化機殼體疏水管道連接，帶有殼體加熱的臥式圓盤干化機分別與濕污泥的輸入管道及干泥輸出的輸出管道連接，飽和蒸汽通過轉子加熱蒸汽管道輸入帶有殼體加熱的臥式圓盤干化機，轉子疏水管道的另一端連接第一疏水閥組，第一疏水閥組的第一閥門的一端與第二閥門的一端連接，第二閥門的另一端與疏水閥的一端連接，疏水閥的另一端與第三閥門連接，第三閥門的另一端與第一閥門的另一端連接，第二疏水閥組及第三疏水閥組的結構與第一疏水閥組相同，第一疏水閥組的另一端與轉子疏水擴容器連接，轉子疏水擴容器分別與殼體加熱蒸汽管道、疏水擴容器疏水管道、轉子疏水擴容器的安全閥、轉子疏水擴容器的壓力測量裝置及調節閥連接，殼體加熱蒸汽管道連接殼體加熱蒸汽管道閥門。

一種帶殼體加熱的臥式圓盤干化機熱力方法，含有以下步驟：通過設置轉子加熱蒸汽管道、帶有殼體加熱的污泥干化機、轉子疏水管道及疏水閥組、轉子疏水擴容器、殼體加熱蒸汽管道、疏水擴容器疏水管道及疏水閥組、殼體疏水管道及疏水閥組；進入干化機轉子的壓力較高的飽和蒸汽放熱冷凝為凝結水后經干化機轉子輸水管道排入轉子疏水擴容器，由于壓力的降低飽和水閃蒸為壓力較低的飽和蒸汽和飽和水，壓力較低的飽和蒸汽用于殼體加熱，將壓力和溫度較低的冷凝水送到熱力系統。

與現有技術相比，本發明的有益效果是：進入干化機轉子的壓力較高的飽和蒸汽放熱冷凝為凝結水后經干化機轉子疏水管道排入轉子疏水擴容器，由于壓力的降低飽和水閃蒸為壓力較低的飽和蒸汽和飽和水，壓力較低的飽和蒸汽用于殼體加熱，一方面降低殼體的工作壓力進而降低殼體的制造成本，另一方面將壓力和溫度較低的冷凝水送到熱力系統，有利于效率的提高和干化系統蒸汽耗量的降低。

（發明人：方建華;季洪泉;蔣帥;王福核;段志華;崔寶純;趙會平）
