公布日：2023.01.10
申請日：2022.12.12
分類號：B09B3/35(2022.01)I;B09B3/30(2022.01)I;C02F11/00(2006.01)I;B09B101/25(2022.01)N
摘要
本發明涉及一種環保設備，具體是一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置、方法，包括底架和固定在底架兩側的支撐架體；支撐架體上安裝有提升組件，底架上方還安裝有垃圾處理槽，提升組件用于將待處理的干垃圾向上提升，并投至垃圾處理槽中；在垃圾處理槽內設置有破碎結構；垃圾處理槽的下表面安裝有下料箱。通過將干垃圾破碎并均勻分散攤鋪在傳輸帶上，結合污泥均置機構使污泥均勻地灌噴在破碎后的干垃圾上，利用干垃圾吸水的特性，降低垃圾與污泥融合所形成的泥餅含水率；干垃圾的提升運輸、破碎、分散排放各個功能結構之間通過機械傳動相互協同動作，具有配合度高的優點，使得整個裝置的運行可靠度高，不易損壞，使用壽命長。
權利要求書

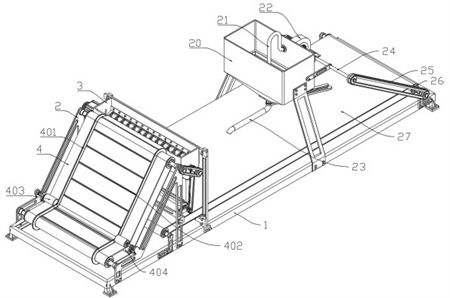

1.一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，包括底架（1）和固定在底架（1）兩側的支撐架體（2），其特征在于，所述支撐架體（2）上安裝有提升組件，底架（1）上方還安裝有垃圾處理槽（3），提升組件用于將待處理的干垃圾向上提升，并投至垃圾處理槽（3）中；在垃圾處理槽（3）內設置有破碎結構，破碎結構用于對投至垃圾處理槽（3）中的干垃圾進行切割破碎處理；垃圾處理槽（3）的下表面安裝有下料箱（14），下料箱（14）上下貫通，且其上部與垃圾處理槽（3）的底部連通；所述下料箱（14）下部活動設置有遮板（15）；所述遮板（15）與偏心彈性結構配合，用于使下料箱（14）內經破碎結構切割破碎處理后的干垃圾分散排出；所述底架（1）上轉動設置有兩個輸送輥（26），兩個輸送輥（26）之間滾動設置有輸送帶（27）；所述輸送帶（27）的上方還設置有污泥均置機構，用于沿輸送帶（27）的寬度方向循環交替向攤鋪有干垃圾的輸送帶（27）上灌噴濕污泥，且污泥均置機構與其中一個所述輸送輥（26）連接，以使濕污泥灌噴與輸送帶（27）運行相結合。
2.根據權利要求1所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述提升組件包括轉動安裝在所述支撐架體（2）上的兩個提升輥（405），以及滾動設置在兩個所述提升輥（405）之間的提升帶（4）；所述提升帶（4）兩邊均設置有邊緣凸起（401），用于從提升帶（4）的邊緣對干垃圾圍擋；在所述提升帶（4）表面還設置有多個等距分布的橫向凸起（402），所述橫向凸起（402）沿所述提升帶（4）的寬度方向設置，用于從提升帶（4）的長度方向增加干垃圾與提升帶（4）之間的摩擦力。
3.根據權利要求2所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述破碎結構包括貫穿所述垃圾處理槽（3）并與之轉動配合的破碎軸（6）、安裝在所述垃圾處理槽（3）一側外壁上的破碎馬達（5）、以及固定安裝在所述垃圾處理槽（3）內的圍欄（8）；所述破碎軸（6）上沿圓周等距設置有多圈切割刀（7），所述圍欄（8）上等距設置有多個可供切割刀（7）旋轉通過的漏槽；所述破碎馬達（5）的輸出端連接破碎軸（6）的一端，破碎軸（6）的另一端通過一號傳動帶（9）連接其中一個提升輥（405）。
4.根據權利要求3所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述支撐架體（2）上固定有安裝梁（11），所述安裝梁（11）沿底架（1）的寬度方向設置；下料箱（14）的下部為斜狀開口，在下料箱（14）的外壁上固定有突出部（18），所述遮板（15）上固定有轉軸（17），所述轉軸（17）同突出部（18）轉動配合；偏心彈性結構包括連接所述遮板（15）與所述安裝梁（11）的拉簧（16）、沿安裝梁（11）的長度方向轉動安裝在所述安裝梁（11）上的開合軸（12）、以及固定在所述開合軸（12）上并與所述遮板（15）的外表面滑動貼合的凸輪（13）；所述開合軸（12）通過二號傳動帶（10）連接破碎軸（6）；所述凸輪（13）轉動時，與所述拉簧（16）配合可帶動所述遮板（15）繞轉軸（17）來回擺動，使下料箱（14）下部的斜狀開口間斷開合。
5.根據權利要求1所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述污泥均置機構包括通過斜支架（19）固定在所述底架（1）上方的污泥桶（20）；所述污泥桶（20）底部中央連通排污管（23）的一端，所述排污管（23）與污泥桶（20）的底部密封轉動配合，且在排污管（23）的另一端固定安裝有格柵板（36）；所述污泥桶（20）內設置有送氣管（21），送氣管（21）的一端正對污泥桶（20）的底壁中央，并貼近污泥桶（20）的底壁；在所述污泥桶（20）的外部設置了送氣結構，所述送氣結構與所述送氣管（21）連接，用于通過所述送氣管（21）向污泥桶（20）的底部泵入空氣。
6.根據權利要求5所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述污泥桶（20）的外部還設置了攤鋪結構，所述攤鋪結構連接所述送氣結構和排污管（23），所述攤鋪結構在所述送氣結構工作時，帶動所述排污管（23）繞污泥桶（20）的底部中央來回擺動，以使排污管（23）安裝有格柵板（36）的一端沿輸送帶（27）的寬度方向循環交替地向輸送帶（27）上灌噴濕污泥；所述攤鋪結構通過三號傳動帶（25）連接其中一個所述輸送輥（26）。
7.根據權利要求6所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述送氣結構包括安裝在所述污泥桶（20）外壁上的氣泵（22），送氣管（21）的另一端穿過所述污泥桶（20）的側壁與氣泵（22）的出氣端連通；在所述污泥桶（20）內還固定有內托架（37），內托架（37）的中心設置有穿孔，所述送氣管（21）穿過所述穿孔并與之套合。
8.根據權利要求7所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述攤鋪結構包括通過支臂轉動安裝在所述污泥桶（20）外部的傳動軸（24）、固定在所述排污管（23）上的延伸板（34）、以及連接所述傳動軸（24）與所述延伸板（34）的驅動組件；所述延伸板（34）的一端具有圓孔，所述圓孔與排污管（23）的上部固定套合，且圓孔與排污管（23）上端同軸；所述三號傳動帶（25）連接所述傳動軸（24）與其中一個輸送輥（26），傳動軸（24）同軸連接氣泵（22）的葉輪軸；支臂固定在所述污泥桶（20）的外壁上，并與傳動軸（24）轉動配合。
9.根據權利要求8所述的一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，其特征在于，所述驅動組件包括固定在所述傳動軸（24）上的第一錐齒輪（28）、豎直固定在所述污泥桶（20）外壁上的軸套（32）、轉動設置在所述軸套（32）中的擺軸（30）、固定在所述擺軸（30）頂端并與第一錐齒輪（28）嚙合的第二錐齒輪（29）、以及固定在所述擺軸（30）下端的擺臂（31）；所述擺臂（31）上還豎直固定有卡柱（33），所述卡柱（33）與擺軸（30）平行，且在延伸板（34）上開設有同所述卡柱（33）滑動配合的卡槽（35）。
10.一種使用如權利要求1-9任一項所述的裝置對生活垃圾和濕污泥分級連續耦合處理輸送的方法，其特征在于，包括如下步驟：步驟一、垃圾干化，將待處理的垃圾通過振篩機初步干化，再經自然晾曬進行低溫干燥，保證垃圾中不存在可流動的滲濾液；步驟二、污泥對接，將輸送污泥的設備調試至待機狀態，保持設備的排污口處于污泥桶上方，保證輸送的污泥能夠全部落入到污泥桶中；步驟三、開機啟動，同時打開氣泵、破碎馬達的開關，待二者達到額定工作狀態時，從提升帶的下部向提升帶中投入干化后的垃圾；當干垃圾經破碎后并掉落至輸送帶上時，開啟輸送污泥的設備；步驟四、轉移干化，從輸送帶的尾端接收半流動的污泥與垃圾的融合物，并送至垃圾焚燒發電廠內的污泥料倉貯存待用。
發明內容
本發明的目的在于提供一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置、方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種生活垃圾耦合城市濕污泥分級連續處理輸送裝置，包括底架和固定在所述底架兩側的支撐架體；其中，所述支撐架體上安裝有提升組件，底架上方還安裝有垃圾處理槽，所述提升組件用于將待處理的干垃圾向上提升，并投至垃圾處理槽中；在所述垃圾處理槽內設置有破碎結構，所述破碎結構用于對投至垃圾處理槽中的干垃圾進行切割破碎處理；所述垃圾處理槽的下表面安裝有下料箱，所述下料箱上下貫通，且其上部與所述垃圾處理槽的底部連通；經破碎結構切割破碎處理后的干垃圾通過下料箱分散排出；所述下料箱下部活動設置有遮板；所述遮板與偏心彈性結構配合，用于控制下料箱的下部開合；所述底架上轉動設置有兩個輸送輥，兩個輸送輥之間滾動設置有輸送帶；所述輸送帶的上方還設置有污泥均置機構，用于沿輸送帶的寬度方向循環交替向攤鋪有干垃圾的輸送帶上灌噴濕污泥，且污泥均置機構與其中一個所述輸送輥連接，以使濕污泥灌噴與輸送帶運行相結合。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述提升組件包括轉動安裝在所述支撐架體上的兩個提升輥，以及滾動設置在兩個所述提升輥之間的提升帶；所述提升帶兩邊均設置有邊緣凸起，用于從提升帶的邊緣對干垃圾圍擋；在所述提升帶表面還設置有多個等距分布的橫向凸起，所述橫向凸起沿所述提升帶的寬度方向設置，用于從提升帶的長度方向增加干垃圾與提升帶之間的摩擦力。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述破碎結構包括貫穿所述垃圾處理槽并與之轉動配合的破碎軸、安裝在所述垃圾處理槽一側外壁上的破碎馬達、以及固定安裝在所述垃圾處理槽內的圍欄；所述破碎軸上沿圓周等距設置有多圈切割刀，所述圍欄上等距設置有多個可供切割刀旋轉通過的漏槽；所述破碎馬達的輸出端連接破碎軸的一端，破碎軸的另一端通過一號傳動帶連接其中一個提升輥。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述支撐架體上固定有安裝梁，所述安裝梁沿底架的寬度方向設置；下料箱的下部為斜狀開口，在下料箱的外壁上固定有突出部，所述遮板上固定有轉軸，所述轉軸同突出部轉動配合；偏心彈性結構包括連接所述遮板與所述安裝梁的拉簧、沿安裝梁的長度方向轉動安裝在所述安裝梁上的開合軸、以及固定在所述開合軸上并與所述遮板的外表面滑動貼合的凸輪；所述開合軸通過二號傳動帶連接破碎軸；所述凸輪轉動時，與所述拉簧配合可帶動所述遮板繞轉軸來回擺動，使下料箱下部的斜狀開口間斷開合。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述污泥均置機構包括通過斜支架固定在所述底架上方的污泥桶；所述污泥桶底部中央連通排污管的一端，所述排污管與污泥桶的底部密封轉動配合，且在排污管的另一端固定安裝有格柵板；所述污泥桶內設置有送氣管，送氣管的一端正對污泥桶的底壁中央，并貼近污泥桶的底壁；在所述污泥桶的外部設置了送氣結構，所述送氣結構與所述送氣管連接，用于通過所述送氣管向污泥桶的底部泵入空氣。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述污泥桶的外部還設置了攤鋪結構，所述攤鋪結構連接所述送氣結構和排污管，所述攤鋪結構在所述送氣結構工作時，帶動所述排污管繞污泥桶的底部中央來回擺動，以使排污管安裝有格柵板的一端沿輸送帶的寬度方向循環交替地向輸送帶上灌噴濕污泥；所述攤鋪結構通過三號傳動帶連接其中一個所述輸送輥。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述送氣結構包括安裝在所述污泥桶外壁上的氣泵，送氣管的另一端穿過所述污泥桶的側壁與氣泵的出氣端連通；在所述污泥桶內還固定有內托架，內托架的中心設置有穿孔，所述送氣管穿過所述穿孔并與之套合。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述攤鋪結構包括通過支臂轉動安裝在所述污泥桶外部的傳動軸、固定在所述排污管上的延伸板、以及連接所述傳動軸與所述延伸板的驅動組件；所述延伸板的一端具有圓孔，所述圓孔與排污管的上部固定套合，且圓孔與排污管上端同軸；所述三號傳動帶連接所述傳動軸與其中一個輸送輥，傳動軸同軸連接氣泵的葉輪軸；支臂固定在所述污泥桶的外壁上，并與傳動軸轉動配合。
如上所述的生活垃圾耦合城市濕污泥分級連續處理輸送裝置：所述驅動組件包括固定在所述傳動軸上的第一錐齒輪、豎直固定在所述污泥桶外壁上的軸套、轉動設置在所述軸套中的擺軸、固定在所述擺軸頂端并與第一錐齒輪嚙合的第二錐齒輪、以及固定在所述擺軸下端的擺臂；所述擺臂上還豎直固定有卡柱，所述卡柱與擺軸平行，且在延伸板上開設有同所述卡柱滑動配合的卡槽。
一種使用如上所述的裝置對生活垃圾和濕污泥分級連續耦合處理輸送的方法，包括如下步驟：步驟一、垃圾干化，將待處理的垃圾通過振篩機初步干化，再經自然晾曬進行低溫干燥，保證垃圾中不存在可流動的滲濾液；步驟二、污泥對接，將輸送污泥的設備調試至待機狀態，保持設備的排污口處于污泥桶上方，保證輸送的污泥能夠全部落入到污泥桶中；步驟三、開機啟動，同時打開氣泵、破碎馬達的開關，待二者達到額定工作狀態時，從提升帶的下部向提升帶中投入干化后的垃圾；當干垃圾經破碎后并掉落至輸送帶上時，開啟輸送污泥的設備；步驟四、轉移干化，從輸送帶的尾端接收半流動的污泥與垃圾的融合物，并送至垃圾焚燒發電廠內的污泥料倉貯存待用。
與現有技術相比，本發明的有益效果是：通過將干垃圾破碎并均勻分散攤鋪在傳輸帶上，結合污泥均置機構使污泥均勻地灌噴在破碎后的干垃圾上，利用干垃圾吸水的特性，降低垃圾與污泥融合所形成的泥餅含水率；干垃圾的提升運輸、破碎、分散排放各個功能結構之間通過機械傳動相互協同動作，具有配合度高的優點，無需電氣控制系統介入，使得整個裝置的運行可靠度高，不易損壞，使用壽命長；由于整個裝置中的大多數零件為機械零件，電控電氣元件占比較少，因此整個裝置的造價更低，各零部件的通配性高，維修更換成本低。
（發明人：張建;陳學銀;張飛;李曉丹;王長城）
