公布日：2023.10.20
申請日：2023.08.02
分類號：C02F1/461(2023.01)I;C02F1/46(2023.01)I
摘要
本發明提供一種微電解PP材質污水處理裝置，涉及污水處理技術領域，包括：支撐組件；所述廢水儲存組件安裝在支撐組件的頂部；所述連接組件共設有兩組，且兩組連接組件安裝在支撐組件和廢水儲存組件的左右兩側；所述清理組件安裝在廢水儲存組件的內部；所述安裝組件安裝在廢水儲存組件的頂部；所述污水處理組件安裝在安裝組件的底部；所述限位邊架固定安裝在支撐底板的頂部；所述橡膠密封圈A固定安裝在限位邊架的內部；所述橡膠密封圈B固定安裝在限位邊架的內部；本發明兩個電解電極移動時能間歇轉動，使得兩個電解電極能與不同位置的污水接觸；解決了污水處理時電極不能發生移動，無法與不同位置的污水接觸的問題。
權利要求書

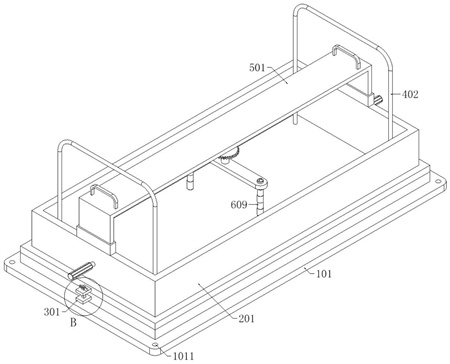

1.一種微電解PP材質污水處理裝置，其特征在于：包括支撐組件(1)、廢水儲存組件(2)、連接組件(3)、清理組件(4)、安裝組件(5)和污水處理組件(6)；所述廢水儲存組件(2)安裝在支撐組件(1)的頂部；所述連接組件(3)共設有兩組，且兩組連接組件(3)安裝在支撐組件(1)和廢水儲存組件(2)的左右兩側；所述清理組件(4)安裝在廢水儲存組件(2)的內部；所述安裝組件(5)安裝在廢水儲存組件(2)的頂部；所述污水處理組件(6)安裝在安裝組件(5)的底部；所述支撐組件(1)包括：支撐底板(101)、螺栓安裝孔(1011)、限位邊架(102)、橡膠密封圈A(103)和橡膠密封圈B(104)；所述支撐底板(101)的拐角處設置有螺栓安裝孔(1011)；所述限位邊架(102)固定安裝在支撐底板(101)的頂部；所述橡膠密封圈A(103)固定安裝在限位邊架(102)的內部；所述橡膠密封圈B(104)固定安裝在限位邊架(102)的內部。
2.根據權利要求1所述的一種微電解PP材質污水處理裝置，其特征在于：所述廢水儲存組件(2)包括：廢水儲存框架(201)和密封框(202)；所述廢水儲存框架(201)滑動安裝在限位邊架(102)的內部，且廢水儲存框架(201)的外壁與橡膠密封圈A(103)接觸；所述密封框(202)固定安裝在廢水儲存框架(201)的外壁，且密封框(202)的底部與橡膠密封圈B(104)接觸。
3.根據權利要求2所述的一種微電解PP材質污水處理裝置，其特征在于：所述廢水儲存組件(2)還包括：組合把手(203)和空心限位座(204)；所述組合把手(203)共設有兩個，且兩個組合把手(203)固定安裝在廢水儲存框架(201)的左右兩側；所述空心限位座(204)共設有兩個，且兩個空心限位座(204)固定安裝在廢水儲存框架(201)的頂部。
4.根據權利要求2所述的一種微電解PP材質污水處理裝置，其特征在于：所述連接組件(3)包括：連接底座(301)、連接插塊(302)和連接插桿(303)；所述連接底座(301)固定安裝在限位邊架(102)上；所述連接插塊(302)固定安裝在密封框(202)上；所述連接插桿(303)固定安裝在連接底座(301)的頂部，且連接插桿(303)插入在連接插塊(302)的內部。
5.根據權利要求4所述的一種微電解PP材質污水處理裝置，其特征在于：所述連接組件(3)還包括：安裝軸(304)、連接卡板(305)和連接槽孔(3051)；所述安裝軸(304)固定安裝在連接插桿(303)的內部；所述連接卡板(305)滑動安裝在安裝軸(304)的外壁，且連接卡板(305)上設置有連接槽孔(3051)。
6.根據權利要求2所述的一種微電解PP材質污水處理裝置，其特征在于：所述清理組件(4)包括：清理刮板(401)和清理拉桿(402)；所述清理刮板(401)滑動安裝在廢水儲存框架(201)的內壁；所述清理拉桿(402)共設有兩個，且兩個清理拉桿(402)固定安裝在清理刮板(401)的頂部。
7.根據權利要求3所述的一種微電解PP材質污水處理裝置，其特征在于：所述安裝組件(5)包括：U型安裝架(501)和安裝把手(502)；所述U型安裝架(501)滑動安裝在兩個空心限位座(204)的內部；所述安裝把手(502)共設有兩個，且兩個安裝把手(502)固定安裝在U型安裝架(501)的頂部。
8.根據權利要求7所述的一種微電解PP材質污水處理裝置，其特征在于：所述安裝組件(5)還包括：L型驅動板(503)和驅動齒條(504)；所述L型驅動板(503)固定安裝在U型安裝架(501)的底部；所述驅動齒條(504)共設有四個，且四個驅動齒條(504)固定安裝在L型驅動板(503)的前側。
9.根據權利要求7所述的一種微電解PP材質污水處理裝置，其特征在于：所述污水處理組件(6)包括：滑軌(601)、往復移動塊(602)、電機(603)、螺紋桿(604)和安裝環座(605)；所述滑軌(601)固定安裝在U型安裝架(501)的底部；所述往復移動塊(602)滑動安裝在滑軌(601)的內部；所述電機(603)固定安裝在U型安裝架(501)的底部；所述螺紋桿(604)固定安裝在電機(603)的左側，且螺紋桿(604)與往復移動塊(602)螺紋連接；所述安裝環座(605)固定安裝在往復移動塊(602)的底部。
10.根據權利要求9所述的一種微電解PP材質污水處理裝置，其特征在于：所述污水處理組件(6)還包括：旋轉塊(606)、齒輪(607)、安裝板(608)和電解電極(609)；所述旋轉塊(606)轉動安裝在安裝環座(605)的內部；所述齒輪(607)固定安裝在旋轉塊(606)的外壁，且齒輪(607)與四個驅動齒條(504)嚙合連接；所述安裝板(608)固定安裝在旋轉塊(606)的底部；所述電解電極(609)共設有兩個，且兩個電解電極(609)固定安裝在安裝板(608)的內部。
發明內容
有鑒于此，本發明提供一種微電解PP材質污水處理裝置，其具有支撐組件、廢水儲存組件、安裝組件和污水處理組件，方便工作人員將支撐底板與廢水儲存框架進行組裝，運輸時更加便捷，當電機工作時，往復移動塊帶動兩個電解電極發生移動，提高了污水的處理效果，兩個電解電極移動時能間歇轉動，使得兩個電解電極能與不同位置的污水接觸，提高了污水處理效率。
本發明提供了一種微電解PP材質污水處理裝置的目的與功效，具體包括，包括支撐組件、廢水儲存組件、連接組件、清理組件、安裝組件和污水處理組件；
所述廢水儲存組件安裝在支撐組件的頂部；所述連接組件共設有兩組，且兩組連接組件安裝在支撐組件和廢水儲存組件的左右兩側；所述清理組件安裝在廢水儲存組件的內部；所述安裝組件安裝在廢水儲存組件的頂部；所述污水處理組件安裝在安裝組件的底部；
所述支撐組件包括：支撐底板、螺栓安裝孔、限位邊架、橡膠密封圈A和橡膠密封圈B；所述支撐底板的拐角處設置有螺栓安裝孔；所述限位邊架固定安裝在支撐底板的頂部；所述橡膠密封圈A固定安裝在限位邊架的內部；所述橡膠密封圈B固定安裝在限位邊架的內部。
進一步的，所述清理組件包括：清理刮板和清理拉桿；所述清理刮板滑動安裝在廢水儲存框架的內壁；所述清理拉桿共設有兩個，且兩個清理拉桿固定安裝在清理刮板的頂部。
進一步的，所述廢水儲存組件包括：廢水儲存框架和密封框；所述廢水儲存框架滑動安裝在限位邊架的內部，且廢水儲存框架的外壁與橡膠密封圈A接觸；所述密封框固定安裝在廢水儲存框架的外壁，且密封框的底部與橡膠密封圈B接觸。
進一步的，所述安裝組件包括：U型安裝架和安裝把手；所述U型安裝架滑動安裝在兩個空心限位座的內部；所述安裝把手共設有兩個，且兩個安裝把手固定安裝在U型安裝架的頂部。
進一步的，所述廢水儲存組件還包括：組合把手和空心限位座；所述組合把手共設有兩個，且兩個組合把手固定安裝在廢水儲存框架的左右兩側；所述空心限位座共設有兩個，且兩個空心限位座固定安裝在廢水儲存框架的頂部。
進一步的，所述安裝組件還包括：L型驅動板和驅動齒條；所述L型驅動板固定安裝在U型安裝架的底部；所述驅動齒條共設有四個，且四個驅動齒條固定安裝在L型驅動板的前側。
進一步的，所述連接組件包括：連接底座、連接插塊和連接插桿；所述連接底座固定安裝在限位邊架上；所述連接插塊固定安裝在密封框上；所述連接插桿固定安裝在連接底座的頂部，且連接插桿插入在連接插塊的內部。
進一步的，所述污水處理組件包括：滑軌、往復移動塊、電機、螺紋桿和安裝環座；所述滑軌固定安裝在U型安裝架的底部；所述往復移動塊滑動安裝在滑軌的內部；所述電機固定安裝在U型安裝架的底部；所述螺紋桿固定安裝在電機的左側，且螺紋桿與往復移動塊螺紋連接；所述安裝環座固定安裝在往復移動塊的底部。
進一步的，所述連接組件還包括：安裝軸、連接卡板和連接槽孔；所述安裝軸固定安裝在連接插桿的內部；所述連接卡板滑動安裝在安裝軸的外壁，且連接卡板上設置有連接槽孔。
進一步的，所述污水處理組件還包括：旋轉塊、齒輪、安裝板和電解電極；所述旋轉塊轉動安裝在安裝環座的內部；所述齒輪固定安裝在旋轉塊的外壁，且齒輪與四個驅動齒條嚙合連接；所述安裝板固定安裝在旋轉塊的底部；所述電解電極共設有兩個，且兩個電解電極固定安裝在安裝板的內部。
與現有技術相比，本發明具有如下有益效果：
1、本發明因廢水儲存框架滑動安裝在限位邊架的內部，從而方便工作人員將支撐底板與廢水儲存框架進行組裝，運輸時更加便捷，又因廢水儲存框架的外壁與橡膠密封圈A接觸，且密封框的底部與橡膠密封圈B接觸，從而提高了密封效果，避免了污水發生滲漏。
2、本發明因螺紋桿固定安裝在電機的左側，且螺紋桿與往復移動塊螺紋連接，從而當電機工作時，往復移動塊帶動兩個電解電極發生移動，提高了污水的處理效果，又因四個驅動齒條固定安裝在L型驅動板的前側，且齒輪固定安裝在旋轉塊的外壁，并且齒輪與四個驅動齒條嚙合連接，進而使得兩個電解電極移動時能間歇轉動，使得兩個電解電極能與不同位置的污水接觸，提高了污水處理效率。
3、本發明因連接插桿固定安裝在連接底座的頂部，且連接插桿插入在連接插塊的內部，從而方便工作人員固定支撐底板與廢水儲存框架，使得支撐底板與廢水儲存框架組裝后更加穩定，又因連接卡板滑動安裝在安裝軸的外壁，且連接卡板上設置有連接槽孔，進而起到了限位作用，避免了支撐底板與廢水儲存框架發生松動，提高了密封效果。
4、本發明因清理刮板滑動安裝在廢水儲存框架的內壁，且兩個清理拉桿固定安裝在清理刮板的頂部，從而當工作人員向上拉動兩個清理拉桿時，清理刮板對廢水儲存框架的內壁起到了刮取作用，便于工作人員進行清理。
（發明人：張凱;高磊;王沙沙;韓冬冬）
