公布日：2023.12.12

申請日：2023.09.18

分類號：C02F11/00(2006.01)I;C10B57/04(2006.01)I

摘要

本發明提供一種廢水污泥處理系統及其方法，其中，廢水污泥處理系統包括：抽吸單元、轉運單元、預處理單元和噴灑單元；轉運單元依次連通抽吸單元、預處理單元和噴灑單元，用于將污泥水依次在抽吸單元、預處理單元和噴灑單元之間轉運；抽吸單元用于抽吸濃縮池中的污泥水；預處理單元用于對污泥水進行預處理；噴灑單元用于將預處理完成的污泥水噴灑至傳送帶，并與傳送帶上的物料混合。如此配置，廢水污泥不再進行脫水處理，而是通過噴灑單元噴灑至傳送帶的物料上，混合后與物料一同輸送至燒結配料系統使用，能夠有效降低處理費用，并進一步提升了處理效果，實現了零污染排放的目標。

權利要求書

1.一種廢水污泥處理系統，其特征在于，包括：抽吸單元、轉運單元、預處理單元和噴灑單元；所述轉運單元依次連通所述抽吸單元、所述預處理單元和所述噴灑單元，用于將污泥水依次在所述抽吸單元、所述預處理單元和所述噴灑單元之間轉運；所述抽吸單元用于抽吸濃縮池中的所述污泥水；所述預處理單元用于對所述污泥水進行預處理；所述噴灑單元用于將預處理完成的所述污泥水噴灑至傳送帶，并與所述傳送帶上的物料混合。

2.如權利要求1所述的廢水污泥處理系統，其特征在于，所述預處理單元包括儲存裝置和攪拌裝置，所述儲存裝置用于存儲所述污泥水，所述攪拌裝置設置于所述儲存裝置的內部，用于攪拌所述污泥水，以形成污泥漿。

3.如權利要求2所述的廢水污泥處理系統，其特征在于，所述轉運單元包括輸送管路和輸送泵，所述輸送管路連通所述預處理單元和所述噴灑單元，所述輸送泵設置于所述輸送管路的入口端和/或出口端，用于驅動所述污泥漿沿所述輸送管路流通。

4.如權利要求3所述的廢水污泥處理系統，其特征在于，所述廢水污泥處理系統還包括圍擋裝置，所述輸送管路和/或所述傳送帶沿與水平面成角度的方向延伸，所述圍擋裝置設置于所述輸送管路和/或所述傳送帶的低洼處，用于阻擋所述污泥漿外溢。

5.如權利要求3所述的廢水污泥處理系統，其特征在于，所述轉運單元還包括溫控裝置，所述溫控裝置設置于所述輸送管路中，用于控制所述輸送管路中的環境溫度。

6.如權利要求2所述的廢水污泥處理系統，其特征在于，所述噴灑單元包括多個噴頭，多個所述噴頭均勻布置在所述傳送帶的一端，并沿不同的方向向所述傳送帶上的物料噴灑所述污泥漿。

7.如權利要求6所述的廢水污泥處理系統，其特征在于，所述噴頭的出口端還設置有過濾裝置，所述過濾裝置用于過濾所述污泥漿中的顆粒物和/或污泥塊。

8.如權利要求1所述的廢水污泥處理系統，其特征在于，所述傳送帶沿自身軸向的兩端還設置有導流槽，所述導流槽用于收集外溢的所述污泥水。

9.如權利要求1所述的廢水污泥處理系統，其特征在于，所述廢水污泥處理系統還包括控制裝置，所述控制裝置與所述抽吸單元、所述轉運單元、所述預處理單元、所述噴灑單元以及所述傳送帶通信連接，用于根據所述廢水污泥處理系統的工作狀況，實時調節各部分的運行參數。

10.一種廢水污泥處理方法，其特征在于，用于實現如權利要求1～9任一項所述的廢水污泥處理系統，所述廢水污泥處理方法包括：抽吸污泥水，并轉運至預處理單元；對所述污泥水進行預處理，形成污泥漿；輸送所述污泥漿至噴灑單元，將所述污泥漿噴灑至傳送帶上的物料中。

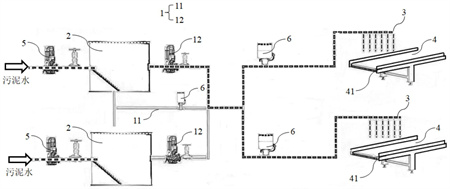

發明內容

本發明的目的在于提供一種廢水污泥處理系統及其方法，以解決現有的污泥處理工藝費用高、效果不佳、易于產生污染的問題。

為了達到上述目的，本發明提供了一種廢水污泥處理系統，包括：抽吸單元、轉運單元、預處理單元和噴灑單元；

所述轉運單元依次連通所述抽吸單元、所述預處理單元和所述噴灑單元，用于將污泥水依次在所述抽吸單元、所述預處理單元和所述噴灑單元之間轉運；

所述抽吸單元用于抽吸濃縮池中的所述污泥水；

所述預處理單元用于對所述污泥水進行預處理；

所述噴灑單元用于將預處理完成的所述污泥水噴灑至傳送帶，并與所述傳送帶上的物料混合。

可選的，所述預處理單元包括儲存裝置和攪拌裝置，所述儲存裝置用于存儲所述污泥水，所述攪拌裝置設置于所述儲存裝置的內部，用于攪拌所述污泥水，以形成污泥漿。

可選的，所述轉運單元包括輸送管路和輸送泵，所述輸送管路連通所述預處理單元和所述噴灑單元，所述輸送泵設置于所述輸送管路的入口端和/或出口端，用于驅動所述污泥漿沿所述輸送管路流通。

可選的，所述廢水污泥處理系統還包括圍擋裝置，所述輸送管路和/或所述傳送帶沿與水平面成角度的方向延伸，所述圍擋裝置設置于所述輸送管路和/或所述傳送帶的低洼處，用于阻擋所述污泥漿外溢。

可選的，所述轉運單元還包括溫控裝置，所述溫控裝置設置于所述輸送管路中，用于控制所述輸送管路中的環境溫度。

可選的，所述噴灑單元包括多個噴頭，多個所述噴頭均勻布置在所述傳送帶的一端，并沿不同的方向向所述傳送帶上的物料噴灑所述污泥漿。

可選的，所述噴頭的出口端還設置有過濾裝置，所述過濾裝置用于過濾所述污泥漿中的顆粒物和/或污泥塊。

可選的，所述傳送帶沿自身軸向的兩端還設置有導流槽，所述導流槽用于收集外溢的所述污泥水。

可選的，所述廢水污泥處理系統還包括控制裝置，所述控制裝置與所述抽吸單元、所述轉運單元、所述預處理單元、所述噴灑單元以及所述傳送帶通信連接，用于根據所述廢水污泥處理系統的工作狀況，實時調節各部分的運行參數。

為了達到上述目的，本發明還提供了一種廢水污泥處理方法，用于實現如上所述的廢水污泥處理系統，所述廢水污泥處理方法包括：

抽吸污泥水，并轉運至預處理單元；

對所述污泥水進行預處理，形成污泥漿；

輸送所述污泥漿至噴灑單元，將所述污泥漿噴灑至傳送帶上的物料中。

綜上所述，在本發明提出的廢水污泥處理系統及其方法中，廢水污泥處理系統包括：抽吸單元、轉運單元、預處理單元和噴灑單元；轉運單元依次連通抽吸單元、預處理單元和噴灑單元，用于將污泥水依次在抽吸單元、預處理單元和噴灑單元之間轉運；抽吸單元用于抽吸濃縮池中的污泥水；預處理單元用于對污泥水進行預處理；噴灑單元用于將預處理完成的污泥水噴灑至傳送帶，并與傳送帶上的物料混合。

如此配置，廢水污泥不再進行脫水處理，而是通過噴灑單元噴灑至傳送帶的物料上，混合后與物料一同輸送至燒結配料系統使用，能夠有效降低處理費用，并進一步提升了處理效果，實現了零污染排放的目標。

（發明人：李尹;張煒華;趙攀;方輝;孫永軍;張繁;張國）
