公布日：2023.10.24
申請日：2023.09.14
分類號：C02F1/461(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種基于電催化的污水處理設備，涉及污水處理技術領域，包括收集環框和處理箱，所述處理箱的頂部兩端均固定連接有連接架。本發明公開的一種基于電催化的污水處理設備具有進行污水處理時，將污水填充至中間柱和篩筒之間后，調節液壓缸一帶動擠壓環架下壓，下壓的過程中，污水通過篩筒上的篩孔被動擠壓至陰極板和陽極板之間，擠壓出的污水存在一定的沖擊力，其對處理箱內部的水體進行沖擊，加速各個高度上的水體快速流動，從而使得處于陰極板和陽極板之間的污水可以充分進行電催化，同時污水中所含的可過濾雜質被篩孔進行攔截，避免該雜質造成陰極板和陽極板的外壁污染，確保陰極板和陽極板的工作效果。
權利要求書

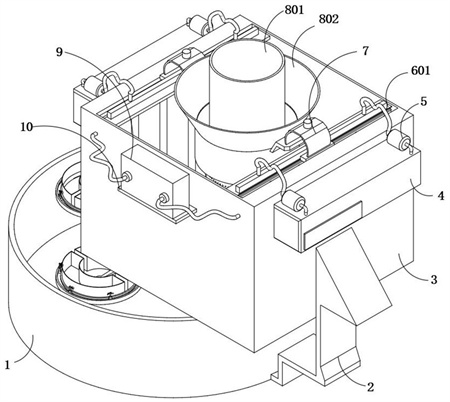

1.一種基于電催化的污水處理設備，包括收集環框（1）和處理箱（3），其特征在于，所述處理箱（3）的頂部兩端均固定連接有連接架（7），且兩個連接架（7）之間設有同一個預處理組件（8），所述預處理組件（8）包括廢水導入框（802）和擠壓環架（801），且廢水導入框（802）固定連接于兩個連接架（7）的相對一側，廢水導入框（802）的底部固定連接有篩筒（803），所述篩筒（803）靠近底端的內壁固定連接有兩個固定桿（807），且兩個固定桿（807）的外側固定連接有同一個中間柱（806），中間柱（806）的頂部固定連接有支撐桿（809），支撐桿（809）的頂部固定連接有固定板（804），所述固定板（804）的底部固定連接有兩個液壓缸一（816），且兩個液壓缸一（816）的輸出端固定連接于擠壓環架（801）的底部內壁，擠壓環架（801）位于篩筒（803）和中間柱（806）之間，擠壓環架（801）靠近底端的外側開有兩個連通孔（808）。
2.根據權利要求1所述的一種基于電催化的污水處理設備，其特征在于，所述擠壓環架（801）的底部固定連接有多個軸塊（810），且每相鄰的兩個軸塊（810）的相對一側通過軸承連接有同一個自旋軸（813），自旋軸（813）的外側環形分布有攪拌片（811），軸塊（810）以中間柱（806）的中心點對稱分兩組，每組軸塊（810）的底部固定連接有同一個上接觸片（815），上接觸片（815）的底部設有貼合刷布（812），擠壓環架（801）的底部開有兩個進水孔，兩個進水孔的內部均固定連接有進水管（805），兩個進水管（805）的外側均通過法蘭連接有電磁閥（814）。
3.根據權利要求1所述的一種基于電催化的污水處理設備，其特征在于，所述處理箱（3）的兩側內壁分別固定連接有陰極板（13）和陽極板（12），且處理箱（3）的一側固定連接有支撐板（10），支撐板（10）的頂部固定連接有電源（9），收集環框（1）的外側固定連接有安裝架（2），處理箱（3）固定連接于安裝架（2）的外側。
4.根據權利要求3所述的一種基于電催化的污水處理設備，其特征在于，兩個所述連接架（7）的頂部均固定連接有液壓缸二（20），且兩個液壓缸二（20）的輸出端均設有清理組件（6），清理組件（6）分別靠近陰極板（13）和陽極板（12），清理組件（6）包括L型升降板（601），L型升降板（601）固定連接于液壓缸二（20）的輸出端。
5.根據權利要求4所述的一種基于電催化的污水處理設備，其特征在于，所述L型升降板（601）的一側等距離固定連接有自調節彈簧桿（603），且多個自調節彈簧桿（603）的另一端固定連接有同一個安裝片（602），安裝片（602）面向處理箱（3）側壁的外側設有刷條（604），安裝片（602）的底部固定連接有外接架（608），外接架（608）面向刷條（604）的一側設有振動棒（607），振動棒（607）與刷條（604）的外側相接觸，L型升降板（601）的頂部開有固定孔，固定孔的內部固定連接有中空抽取板（606），中空抽取板（606）面向下方的外壁等距離開有收集孔（605）。
6.根據權利要求5所述的一種基于電催化的污水處理設備，其特征在于，所述處理箱（3）靠近陰極板（13）和陽極板（12）的兩側均固定連接有廢料收集箱（4），且兩個廢料收集箱（4）的頂部兩端均固定連接有收集泵（5），收集泵（5）的收集端固定連接有吸附管（14），吸附管（14）的另一端插接于中空抽取板（606）的內部。
7.根據權利要求1所述的一種基于電催化的污水處理設備，其特征在于，所述處理箱（3）的底部固定連接有驅動電機二（16），且驅動電機二（16）的輸出軸通過聯軸器固定連接有旋轉架（17），旋轉架（17）的外側環形分布有轉動連桿（15），每個轉動連桿（15）的另一端均設有雜質收集組件（11），雜質收集組件（11）包括兩個貼合收集框（1101）和一個電機板（1104），電機板（1104）固定連接于轉動連桿（15）的另一端，兩個貼合收集框（1101）均與篩筒（803）的底部相接觸。
8.根據權利要求7所述的一種基于電催化的污水處理設備，其特征在于，所述電機板（1104）的一側固定連接有驅動電機一（1103），且驅動電機一（1103）的輸出軸通過聯軸器固定連接有轉動軸（1107），轉動軸（1107）的外側固定連接有轉動塊（1106），轉動塊（1106）面向上方的外側固定連接有整合桿（1105），整合桿（1105）固定連接于兩個貼合收集框（1101）的外側，兩個貼合收集框（1101）的外側固定連接有同一個電動導軌（1102），電動導軌（1102）的內部等距離滑動連接有多個電動滑塊（1111），每個電動滑塊（1111）的頂部均固定連接有豎桿（1108），每個豎桿（1108）面向貼合收集框（1101）外側處均等距離設有彈性繩（1109），每個彈性繩（1109）的另一端均設有撞擊球（1110）。
9.根據權利要求1所述的一種基于電催化的污水處理設備，其特征在于，所述處理箱（3）靠近底端的一側開有排水孔，且處理箱（3）位于排水孔外側處固定連接有排水框（18），排水孔處設有排水組件（19），排水組件（19）包括濾網（1901）和環桿（1903），環桿（1903）固定連接于排水孔的內側，濾網（1901）設有環桿（1903）的外側。
10.根據權利要求9所述的一種基于電催化的污水處理設備，其特征在于，所述環桿（1903）面向處理箱（3）的一側固定連接有內撐架（1904），且內撐架（1904）與濾網（1901）相接觸，內撐架（1904）遠離環桿（1903）的外側固定連接有中間塊（1907），中間塊（1907）面向環桿（1903）的一側環形分布有彎桿（1906），每個彎桿（1906）的另一端均固定連接有電磁鐵（1905），濾網（1901）靠近每個電磁鐵（1905）處均設有鐵塊（1902），內撐架（1904）的外側固定連接有環板（1908），環板（1908）面向濾網（1901）的外側環形分布有震蕩彈簧桿（1910），每個震蕩彈簧桿（1910）的另一端均設有震蕩頭（1909）。
發明內容
本發明公開一種基于電催化的污水處理設備，旨在解決現有的基于電催化的污水處理設備在使用過程中，將污水導入陽極板和陰極板之間，污水在電催化處理時，污水中存在有部分雜質無法被處理，該部分雜質會對陽極板和陰極板的外側造成污染，降低其使用價值，同時，污水位于陽極板和陰極板之間后，其流動速度是恒定的，這將造成污水與電離子接觸的頻率降低，無法在短時間內完成反應，降低污水處理效率的技術問題。
為了實現上述目的，本發明采用了如下技術方案：一種基于電催化的污水處理設備，包括收集環框和處理箱，所述處理箱的頂部兩端均固定連接有連接架，且兩個連接架之間設有同一個預處理組件，所述預處理組件包括廢水導入框和擠壓環架，且廢水導入框固定連接于兩個連接架的相對一側，廢水導入框的底部固定連接有篩筒，所述篩筒靠近底端的內壁固定連接有兩個固定桿，且兩個固定桿的外側固定連接有同一個中間柱，中間柱的頂部固定連接有支撐桿，支撐桿的頂部固定連接有固定板，所述固定板的底部固定連接有兩個液壓缸一，且兩個液壓缸一的輸出端固定連接于擠壓環架的底部內壁，擠壓環架位于篩筒和中間柱之間，擠壓環架靠近底端的外側開有兩個連通孔。
通過設置有預處理組件，進行污水處理時，將污水填充至中間柱和篩筒之間后，調節液壓缸一帶動擠壓環架下壓，下壓的過程中，污水通過篩筒上的篩孔被動擠壓至陰極板和陽極板之間，擠壓出的污水存在一定的沖擊力，其對處理箱內部的水體進行沖擊，加速各個高度上的水體快速流動，從而使得處于陰極板和陽極板之間的污水可以充分進行電催化，同時污水中所含的可過濾雜質被篩孔進行攔截，避免該雜質造成陰極板和陽極板的外壁污染，確保陰極板和陽極板的工作效果。
在一個優選的方案中，所述擠壓環架的底部固定連接有多個軸塊，且每相鄰的兩個軸塊的相對一側通過軸承連接有同一個自旋軸，自旋軸的外側環形分布有攪拌片，軸塊以中間柱的中心點對稱分兩組，每組軸塊的底部固定連接有同一個上接觸片，上接觸片的底部設有貼合刷布，擠壓環架的底部開有兩個進水孔，兩個進水孔的內部均固定連接有進水管，兩個進水管的外側均通過法蘭連接有電磁閥。
在一個優選的方案中，所述處理箱的兩側內壁分別固定連接有陰極板和陽極板，且處理箱的一側固定連接有支撐板，支撐板的頂部固定連接有電源，收集環框的外側固定連接有安裝架，處理箱固定連接于安裝架的外側。
在一個優選的方案中，兩個所述連接架的頂部均固定連接有液壓缸二，且兩個液壓缸二的輸出端均設有清理組件，清理組件分別靠近陰極板和陽極板，清理組件包括L型升降板，L型升降板固定連接于液壓缸二的輸出端。
在一個優選的方案中，所述L型升降板的一側等距離固定連接有自調節彈簧桿，且多個自調節彈簧桿的另一端固定連接有同一個安裝片，安裝片面向處理箱側壁的外側設有刷條，安裝片的底部固定連接有外接架，外接架面向刷條的一側設有振動棒，振動棒與刷條的外側相接觸，L型升降板的頂部開有固定孔，固定孔的內部固定連接有中空抽取板，中空抽取板面向下方的外壁等距離開有收集孔。
通過設置有清理組件，陰極板和陽極板工作一段時間后，調節液壓缸二帶動清理組件往復升降，升降的過程中，自調節彈簧桿帶動安裝片上的刷條與陰極板和陽極板的外側緊密接觸，從而對陰極板和陽極板的外側進行刷洗，刷洗過程中，啟動震動棒，振動棒通過刷條將震動傳遞至陰極板和陽極板處，振動棒與刷條相配合，實現陰極板和陽極板外壁的快速清理。
在一個優選的方案中，所述處理箱靠近陰極板和陽極板的兩側均固定連接有廢料收集箱，且兩個廢料收集箱的頂部兩端均固定連接有收集泵，收集泵的收集端固定連接有吸附管，吸附管的另一端插接于中空抽取板的內部。
在一個優選的方案中，所述處理箱的底部固定連接有驅動電機二，且驅動電機二的輸出軸通過聯軸器固定連接有旋轉架，旋轉架的外側環形分布有轉動連桿，每個轉動連桿的另一端均設有雜質收集組件，雜質收集組件包括兩個貼合收集框和一個電機板，電機板固定連接于轉動連桿的另一端，兩個貼合收集框均與篩筒的底部相接觸。
在一個優選的方案中，所述電機板的一側固定連接有驅動電機一，且驅動電機一的輸出軸通過聯軸器固定連接有轉動軸，轉動軸的外側固定連接有轉動塊，轉動塊面向上方的外側固定連接有整合桿，整合桿固定連接于兩個貼合收集框的外側，兩個貼合收集框的外側固定連接有同一個電動導軌，電動導軌的內部等距離滑動連接有多個電動滑塊，每個電動滑塊的頂部均固定連接有豎桿，每個豎桿面向貼合收集框外側處均等距離設有彈性繩，每個彈性繩的另一端均設有撞擊球。
通過設置有雜質收集組件，預處理組件工作過程中，其將篩筒內壁附著的雜質和污水中的雜質全部擠壓至貼合收集框中，當貼合收集框進行雜質收集一段時間后，啟動驅動電機二帶動篩筒下方的雜質收集組件旋轉至遠離篩筒的位置，啟動驅動電機一，驅動電機一帶動貼合收集框進行旋轉，將貼合收集框內部收集的雜質導入收集環框中，同時，電動滑軌帶動各個電動滑塊進行旋轉，旋轉中的彈性繩處于拉伸狀態，則彈性繩另一端的撞擊球對貼合收集框進行不規則撞擊，避免雜質附著于貼合收集框的內壁。
在一個優選的方案中，所述處理箱靠近底端的一側開有排水孔，且處理箱位于排水孔外側處固定連接有排水框，排水孔處設有排水組件，排水組件包括濾網和環桿，環桿固定連接于排水孔的內側，濾網設有環桿的外側。
在一個優選的方案中，所述環桿面向處理箱的一側固定連接有內撐架，且內撐架與濾網相接觸，內撐架遠離環桿的外側固定連接有中間塊，中間塊面向環桿的一側環形分布有彎桿，每個彎桿的另一端均固定連接有電磁鐵，濾網靠近每個電磁鐵處均設有鐵塊，內撐架的外側固定連接有環板，環板面向濾網的外側環形分布有震蕩彈簧桿，每個震蕩彈簧桿的另一端均設有震蕩頭。
通過設置有排水組件，污水經過電催化處理后，其經過濾網對其進行最后一步過濾，過濾的過程中，電磁鐵定期開關，電磁鐵對鐵塊進行吸附，使得濾網的局部位置被向著后方拉動，則當電磁鐵關閉時，濾網的復位與水體之間存在沖擊，使得濾網外側附著的雜質被動帶離，同時，濾網局部被拉動時，其對震蕩彈簧桿上的震蕩頭進行擠壓，使得震蕩彈簧桿處于壓縮狀態，濾網復位后，震蕩彈簧桿帶動震蕩頭對濾網進行震蕩，進一步對濾網外側附著的雜質進行推動，確保濾網處于高效工作狀態。
由上可知，本發明提供的一種基于電催化的污水處理設備具有進行污水處理時，將污水填充至中間柱和篩筒之間后，調節液壓缸一帶動擠壓環架下壓，下壓的過程中，污水通過篩筒上的篩孔被動擠壓至陰極板和陽極板之間，擠壓出的污水存在一定的沖擊力，其對處理箱內部的水體進行沖擊，加速各個高度上的水體快速流動，從而使得處于陰極板和陽極板之間的污水可以充分進行電催化，同時污水中所含的可過濾雜質被篩孔進行攔截，避免該雜質造成陰極板和陽極板的外壁污染，確保陰極板和陽極板的工作效果的技術效果。
（發明人：崔磊）
