公布日：2023.12.12
申請日：2023.10.31
分類號：C02F1/50(2023.01)I;C02F1/00(2023.01)I;C02F103/34(2006.01)N
摘要
本發明公開了一種PCB廢水降毒化處理設備，涉及污水處理技術領域。該PCB廢水降毒化處理設備，包括用于增加設備穩定的底板，還包括分離箱、安裝單元和輔助單元，分離箱的底部與底板的頂部固定安裝。該PCB廢水降毒化處理設備，能夠將油墨污水進行過濾處理，這樣能夠取出油墨污水中的顆粒物質，避免油墨污水中所含的顆粒物質可能會消毒液產生反應導致攪拌消毒效果差的情況，進而能夠提高油墨污水的攪拌消毒效果，還能夠將分離板從分離箱的內部取出，避免分離板上雜質較多，影響后續分離板對油墨污水的過濾效果，進而能夠確保分離板的使用效果，并且這樣設置便于工人操作，能夠減少工人清理分離板時的工作強度。
權利要求書

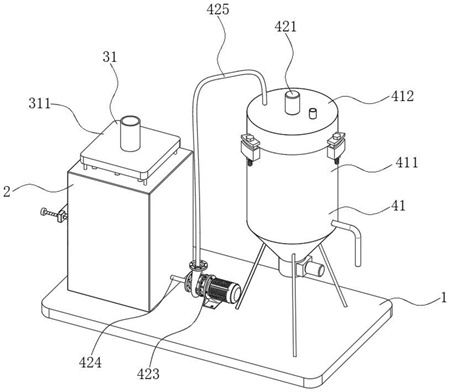

1.一種PCB廢水降毒化處理設備，包括：用于增加設備穩定的底板(1)；其特征在于，還包括；分離箱(2)，分離箱(2)的底部與底板(1)的頂部固定安裝，分離箱(2)的內部設有將污水粗濾的分離單元(31)，分離單元(31)包括固定桿(314)、分離板(315)、固定底板(316)和前擋板(317)，分離箱(2)的一側開設有開口，分離箱(2)的一側內壁固定安裝有兩組固定桿(314)，分離板(315)的底部固定安裝有固定底板(316)，固定底板(316)的內部開設有可供固定桿(314)活動的孔洞，固定桿(314)位于固定底板(316)上的孔洞內，分離箱(2)的一側開設有開口，前擋板(317)位于開口內；安裝單元(41)，所述安裝單元(41)設于底板(1)上，所述安裝單元(41)包括融合箱(411)和分離式定頂板(412)，分離式定頂板(412)位于融合箱(411)的上方且融合箱(411)與分離式定頂板(412)采用分體式設置；輔助單元(51)，所述輔助單元(51)設于融合箱(411)上，輔助單元(51)包括傳動桿(513)和螺旋葉片(515)，傳動桿(513)的外壁固定安裝有螺旋葉片(515)，螺旋葉片(515)用于增強污水中雜質的排污效果。
2.根據權利要求1所述的一種PCB廢水降毒化處理設備，其特征在于：所述分離單元(31)還包括分流箱(311)、分水管(312)和防沖板(313)，分離箱(2)的頂部固定安裝有分流箱(311)，分流箱(311)的內部呈空心設置，分流箱(311)的頂部固定安裝有進料管，進料管的一端延伸至分流箱(311)的內部，分流箱(311)的底部固定安裝有分水管(312)，分水管(312)的一端延伸至分流箱(311)的內部，分水管(312)的另一端延伸至分離箱(2)的內部，分離箱(2)的后側內壁固定安裝有防沖板(313)，防沖板(313)為分水管(312)的正下方，分離箱(2)上還設有用于將分離板(315)限位的限位單元(32)。
3.根據權利要求2所述的一種PCB廢水降毒化處理設備，其特征在于：所述限位單元(32)包括螺紋桿(321)、導向桿(322)、移動塊(323)、導向塊(324)、連接橫板(325)、固定前板(326)和抽拉式限位板(327)，分離箱(2)的一側轉動安裝有螺紋桿(321)，分離箱(2)的一側固定安裝有導向桿(322)，導向桿(322)的外壁滑動安裝有導向塊(324)，螺紋桿(321)的外壁螺紋安裝有移動塊(323)，移動塊(323)的后側與導向塊(324)的前側固定安裝有連接橫板(325)，前擋板(317)的前側固定安裝有固定前板(326)，連接橫板(325)與固定前板(326)的內部均開設有方形開口，抽拉式限位板(327)的底部穿過連接橫板(325)與固定前板(326)上的方形開口并延伸至固定前板(326)的下方，抽拉式限位板(327)的頂部固定安裝有擋板，擋板的底部與連接橫板(325)的頂部相接觸并不固定。
4.根據權利要求3所述的一種PCB廢水降毒化處理設備，其特征在于：所述安裝單元(41)還包括弧形塊(413)、插板(414)、弧形連接塊(415)、安裝螺栓(416)和固定螺母(417)，分離式定頂板(412)的外固定安裝有弧形塊(413)，弧形塊(413)的底部固定安裝有插板(414)，融合箱(411)的外壁固定安裝有弧形連接塊(415)，弧形連接塊(415)的底部固定安裝有固定螺母(417)，弧形連接塊(415)的內部開設有可供插板(414)活動的開口，插板(414)的底部位于弧形連接塊(415)上開口的內壁且弧形塊(413)、插板(414)和弧形連接塊(415)的內部均開設有可供安裝螺栓(416)活動的安裝孔，安裝螺栓(416)貫穿弧形塊(413)、插板(414)和弧形連接塊(415)上的安裝孔延伸至弧形連接塊(415)的下方并與固定螺母(417)螺紋安裝，融合箱(411)的內部設有用于將污水攪拌的攪拌單元(42)。
5.根據權利要求4所述的一種PCB廢水降毒化處理設備，其特征在于：所述攪拌單元(42)包括驅動電機(421)、攪拌桿(422)、抽水泵(423)、輸入管(424)、輸出管(425)、環型管(426)、攪拌軸(427)和驅動塊(428)，分離式定頂板(412)的頂部固定安裝有驅動電機(421)，分離式定頂板(412)的內側頂部轉動安裝有攪拌桿(422)，驅動電機(421)的轉軸延伸至分離式定頂板(412)的內部且與攪拌桿(422)的一端固定安裝，攪拌桿(422)的外壁固定安裝有攪拌軸(427)，分離式定頂板(412)的內側頂部固定安裝有環型管(426)，底板(1)的頂部固定安裝有抽水泵(423)，抽水泵(423)位于分離箱(2)和融合箱(411)之間且抽水泵(423)的輸入端固定連接有輸入管(424)，輸入管(424)的一端延伸至分離箱(2)的內部且分離箱(2)內部輸入管(424)的一端位于分離板(315)的下方，抽水泵(423)的輸出端固定連接有輸出管(425)，輸出管(425)的一端與分離式定頂板(412)的頂部固定安裝并延伸至分離式定頂板(412)的內部與環型管(426)的外壁固定連接，輸出管(425)與環型管(426)的內部相通，攪拌桿(422)的底部固定安裝有驅動塊(428)。
6.根據權利要求5所述的一種PCB廢水降毒化處理設備，其特征在于：所述輔助單元(51)還包括圓板(511)、安裝圓桿(512)和傳動塊(514)，圓板(511)的外壁固定安裝有安裝圓桿(512)，安裝圓桿(512)的數量為四組，四組安裝圓桿(512)的一端分別與融合箱(411)的內壁固定安裝，圓板(511)的頂部轉動安裝有傳動桿(513)，傳動桿(513)的頂部固定安裝有傳動塊(514)，融合箱(411)上開設有用于控制排污速度的調節單元(52)。
7.根據權利要求6所述的一種PCB廢水降毒化處理設備，其特征在于：所述調節單元(52)包括下料管(521)、固定側塊(522)、調節電機(523)、調節桿(524)、調節板(525)和阻擋網(526)，融合箱(411)的底部固定安裝有下料管(521)，下料管(521)的內壁轉動安裝有調節桿(524)，下料管(521)的外壁固定安裝有固定側塊(522)，固定側塊(522)的一側固定安裝有調節電機(523)，調節電機(523)的轉軸延伸至下料管(521)的內部且與調節桿(524)的一端固定安裝，調節桿(524)的外壁固定安裝有調節板(525)，融合箱(411)的內壁固定安裝有阻擋網(526)。
8.根據權利要求7所述的一種PCB廢水降毒化處理設備，其特征在于：所述融合箱(411)的外壁固定安裝有排水管，排水管的一端延伸至融合箱(411)的內部且融合箱(411)內部排水管的一端位于阻擋網(526)的內部，排水管上設置有截止閥。
9.根據權利要求8所述的一種PCB廢水降毒化處理設備，其特征在于：所述防沖板(313)的數量為三組，三組防沖板(313)均位于分離板(315)的上方且防沖板(313)的頂部呈弧形設置。
10.根據權利要求9所述的一種PCB廢水降毒化處理設備，其特征在于：所述分離式定頂板(412)的頂部固定安裝有進液管，進液管的一端延伸至分離式定頂板(412)的內部且進液管上設置有截止閥，前擋板(317)的外壁粘貼固定有密封墊，密封墊與分離箱(2)上開口的內壁相接觸且不固定，融合箱(411)頂部與分離式定頂板(412)底部接觸的位置均粘貼有密封圈，融合箱(411)上的密封圈與分離式定頂板(412)上的密封圈相接觸且不固定，環型管(426)的底部固定安裝有噴頭，噴頭與環型管(426)的內部相通，傳動塊(514)的內部開設有可供驅動塊(428)活動的方形限位槽，驅動塊(428)的底部位于方形限位槽的內部且驅動塊(428)的外壁與傳動塊(514)上方形限位槽的內壁相接觸并不固定。
發明內容
本發明的目的在于至少解決現有技術中存在的技術問題之一，提供一種PCB廢水降毒化處理設備，能夠解決在污水處理前難以將污水中多種物質的顆粒物雜質進行處理，這樣在攪拌混合的過程中，污水中多種類的雜質可能會影響污水處理的問題。
為實現上述目的，本發明提供如下技術方案：一種PCB廢水降毒化處理設備，包括用于增加設備穩定的底板，還包括分離箱、安裝單元和輔助單元，分離箱的底部與底板的頂部固定安裝，分離箱的內部設有將污水粗濾的分離單元，分離單元包括固定桿、分離板、固定底板和前擋板，分離箱的一側開設有開口，分離箱的一側內壁固定安裝有兩組固定桿，分離板的底部固定安裝有固定底板，固定底板的內部開設有可供固定桿活動的孔洞，固定桿位于固定底板上的孔洞內，分離箱的一側開設有開口，前擋板位于開口內，所述安裝單元設于底板上，所述安裝單元包括融合箱和分離式定頂板，分離式定頂板位于融合箱的上方且融合箱與分離式定頂板采用分體式設置，所述輔助單元設于融合箱上，輔助單元包括傳動桿和螺旋葉片，傳動桿的外壁固定安裝有螺旋葉片，螺旋葉片用于增強污水中雜質的排污效果。
優選的，所述分離單元還包括分流箱、分水管和防沖板，分離箱的頂部固定安裝有分流箱，分流箱的內部呈空心設置，分流箱的頂部固定安裝有進料管，進料管的一端延伸至分流箱的內部，分流箱的底部固定安裝有分水管，分水管的一端延伸至分流箱的內部，分水管的另一端延伸至分離箱的內部，分離箱的后側內壁固定安裝有防沖板，防沖板為分水管的正下方，分離箱上還設有用于將分離板限位的限位單元。
優選的，所述限位單元包括螺紋桿、導向桿、移動塊、導向塊、連接橫板、固定前板和抽拉式限位板，分離箱的一側轉動安裝有螺紋桿，分離箱的一側固定安裝有導向桿，導向桿的外壁滑動安裝有導向塊，螺紋桿的外壁螺紋安裝有移動塊，移動塊的后側與導向塊的前側固定安裝有連接橫板，前擋板的前側固定安裝有固定前板，連接橫板與固定前板的內部均開設有方形開口，抽拉式限位板的底部穿過連接橫板與固定前板上的方形開口并延伸至固定前板的下方，抽拉式限位板的頂部固定安裝有擋板，擋板的底部與連接橫板的頂部相接觸并不固定。
優選的，所述安裝單元還包括弧形塊、插板、弧形連接塊、安裝螺栓和固定螺母，分離式定頂板的外固定安裝有弧形塊，弧形塊的底部固定安裝有插板，融合箱的外壁固定安裝有弧形連接塊，弧形連接塊的底部固定安裝有固定螺母，弧形連接塊的內部開設有可供插板活動的開口，插板的底部位于弧形連接塊上開口的內壁且弧形塊、插板和弧形連接塊的內部均開設有可供安裝螺栓活動的安裝孔，安裝螺栓貫穿弧形塊、插板和弧形連接塊上的安裝孔延伸至弧形連接塊的下方并與固定螺母螺紋安裝，融合箱的內部設有用于將污水攪拌的攪拌單元。
優選的，所述攪拌單元包括驅動電機、攪拌桿、抽水泵、輸入管、輸出管、環型管、攪拌軸和驅動塊，分離式定頂板的頂部固定安裝有驅動電機，分離式定頂板的內側頂部轉動安裝有攪拌桿，驅動電機的轉軸延伸至分離式定頂板的內部且與攪拌桿的一端固定安裝，攪拌桿的外壁固定安裝有攪拌軸，分離式定頂板的內側頂部固定安裝有環型管，底板的頂部固定安裝有抽水泵，抽水泵位于分離箱和融合箱之間且抽水泵的輸入端固定連接有輸入管，輸入管的一端延伸至分離箱的內部且分離箱內部輸入管的一端位于分離板的下方，抽水泵的輸出端固定連接有輸出管，輸出管的一端與分離式定頂板的頂部固定安裝并延伸至分離式定頂板的內部與環型管的外壁固定連接，輸出管與環型管的內部相通，攪拌桿的底部固定安裝有驅動塊。
優選的，所述輔助單元還包括圓板、安裝圓桿和傳動塊，圓板的外壁固定安裝有安裝圓桿，安裝圓桿的數量為四組，四組安裝圓桿的一端分別與融合箱的內壁固定安裝，圓板的頂部轉動安裝有傳動桿，傳動桿的頂部固定安裝有傳動塊，融合箱上開設有用于控制排污速度的調節單元。
優選的，所述調節單元包括下料管、固定側塊、調節電機、調節桿、調節板和阻擋網，融合箱的底部固定安裝有下料管，下料管的內壁轉動安裝有調節桿，下料管的外壁固定安裝有固定側塊，固定側塊的一側固定安裝有調節電機，調節電機的轉軸延伸至下料管的內部且與調節桿的一端固定安裝，調節桿的外壁固定安裝有調節板，融合箱的內壁固定安裝有阻擋網。
優選的，所述融合箱的外壁固定安裝有排水管，排水管的一端延伸至融合箱的內部且融合箱內部排水管的一端位于阻擋網的內部，排水管上設置有截止閥，防沖板的數量為三組，三組防沖板均位于分離板的上方且防沖板的頂部呈弧形設置，這樣設置避免污水將分離板沖壞的情況，分離式定頂板的頂部固定安裝有進液管，進液管的一端延伸至分離式定頂板的內部且進液管上設置有截止閥，前擋板的外壁粘貼固定有密封墊，密封墊與分離箱上開口的內壁相接觸且不固定，這樣能夠增加前擋板的密封性，融合箱頂部與分離式定頂板底部接觸的位置均粘貼有密封圈，融合箱上的密封圈與分離式定頂板上的密封圈相接觸且不固定，這樣設置能夠避免污水漏出，環型管的底部固定安裝有噴頭，噴頭與環型管的內部相通，這樣便于將污水排出，傳動塊的內部開設有可供驅動塊活動的方形限位槽，驅動塊的底部位于方形限位槽的內部且驅動塊的外壁與傳動塊上方形限位槽的內壁相接觸并不固定，這樣設置便于驅動塊帶動傳動塊轉動。
與現有技術相比，本發明的有益效果是：
(1)、該PCB廢水降毒化處理設備，通過分流箱、分水管、防沖板、固定桿和分離板的配合使用，能夠在油墨污水進行攪拌消毒處理之前，將油墨污水進行過濾處理，這樣能夠取出油墨污水中的顆粒物質，避免油墨污水中所含的顆粒物質可能會消毒液產生反應導致攪拌消毒效果差的情況，進而能夠提高油墨污水的攪拌消毒效果，并且再通過螺紋桿、導向桿、移動塊、導向塊和連接橫板的配合使用，能夠在分離板長時間處理油墨污水之后，將分離板從分離箱的內部取出，避免分離板上雜質較多，影響后續分離板對油墨污水的過濾效果，進而能夠確保分離板的使用效果，并且這樣設置便于工人操作，能夠減少工人清理分離板時的工作強度。
(2)、該PCB廢水降毒化處理設備，通過融合箱、分離式定頂板、弧形塊、插板和弧形連接塊的配合使用，能夠將融合箱與分離式定頂板進行安裝和分離，這樣在使用攪拌桿和攪拌軸對油墨污水與消毒液攪拌混合之后，將融合箱與分離式定頂板分離后，便于工人將融合箱和分離式定頂板的內部進行清洗，減少工人清洗的時間，降低工人清洗時的效率，再通過驅動電機、攪拌桿、抽水泵和輸入管的配合使用，能夠在將油墨污水中加入消毒液后，將油墨污水進行攪拌處理，這樣能夠加快消毒液與油墨污水的反應速度，進而提高油墨污水處理的速度，增加裝置的工作效率。
(3)、該PCB廢水降毒化處理設備，通過圓板、安裝圓桿、傳動桿和傳動塊的配合使用，能夠在油墨污水與消毒液混合之后產生的大顆粒物質排出時，通過旋轉傳動桿和螺旋葉片的方式提高大顆粒物質下料的速度，同時也避免大顆粒物質在排出時堵塞下料管的情況，進而能夠確保大顆粒物質能夠正常的下料，提高下料的效果，再通過下料管、固定側塊、調節電機和調節桿的配合使用，能夠將在對油墨污水攪拌的過程中，對油墨污水進行阻擋，避免油墨污水排出的情況，同時這樣設置能夠調節大顆粒物質下料的速度，避免工人在收集大顆粒物質時，下料速度過快，不便于更換收集箱的情況。
（發明人：沈杰明;黎家飛;楊一妍）
