公布日:2023.10.20
申請日:2023.08.04
分類號:C02F1/00(2023.01)I;E02B15/10(2006.01)I;B01F33/83(2022.01)I;B01F35/12(2022.01)I;B02C18/18(2006.01)I;B02C18/14(2006.01)I;B02C18/00(2006.01)I;B01F101/
(2022.01)N
摘要
本發明公開了一種工業污水垃圾用打撈裝置,具體涉及垃圾打撈領域,所述集中部件包括集中外板,所述集中外板的內腔滑動連接有集中內板,所述集中外板的底部固定連接有過渡板,所述過渡板靠近集中內板的一側固定連接有內板閥,所述內板閥遠離過渡板的一端固定連接有內板彈簧,所述過渡板的內腔滑動連接有集中桿,所述集中桿的底部固定連接有第一集中閥,通過設置集中部件,將正處位置的垃圾通過集中外板進行攬收,同時通過集中內板可擴大收集范圍,以及通過設置集中外板的形狀避免在收集垃圾的過程中,因垃圾的運動而離開攬收范圍,三者聯合進而提高垃圾攬收的效率便于后續處理工作進行。

權利要求書

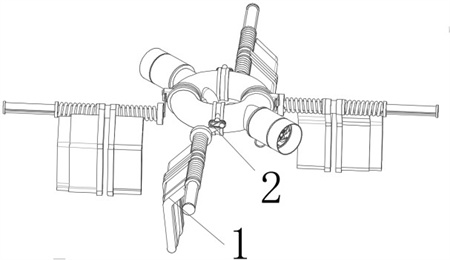

1.一種工業污水垃圾用打撈裝置,包括集中部件(1),其特征在于:所述集中部件(1)的背面轉動連接有變向部件(2),所述變向部件(2)的外表面轉動連接有凈化部件(5),所述凈化部件(5)的正面固定連接有清理部件(4),所述清理部件(4)的內腔轉動連接有處理部件(3);所述集中部件(1)包括集中外板(101),所述集中外板(101)的內腔滑動連接有集中內板(102),所述集中外板(101)的底部固定連接有過渡板(103),所述過渡板(103)靠近集中內板(102)的一側固定連接有內板閥(114),所述內板閥(114)遠離過渡板(103)的一端固定連接有內板彈簧(115),所述過渡板(103)的內腔滑動連接有集中桿(110),所述集中桿(110)的底部固定連接有第一集中閥(104),所述第一集中閥(104)靠近集中外板(101)的一端固定連接有第一集中彈簧(105),所述過渡板(103)遠離第一集中彈簧(105)的一側轉動連接有旋轉盤(106),所述過渡板(103)靠近集中桿(110)的一端固定連接有內板導軌(107),所述過渡板(103)遠離旋轉盤(106)的一側固定連接有第二集中彈簧(108),所述第二集中彈簧(108)遠離旋轉盤(106)的一側固定連接有第二集中閥(109),所述第二集中閥(109)遠離第二集中彈簧(108)的一側滑動連接有集中導軌(112),所述集中導軌(112)遠離第二集中閥(109)的一端固定連接有集中擋板(111)。
2.根據權利要求1所述的一種工業污水垃圾用打撈裝置,其特征在于:所述集中外板(101)的數量為二個,所述集中內板(102)的數量為二個,所述過渡板(103)的數量為二個,所述集中桿(110)外表面遠離第一集中閥(104)的一側與集中導軌(112)的外表面固定連接。
3.根據權利要求1所述的一種工業污水垃圾用打撈裝置,其特征在于:所述集中內板(102)靠近集中桿(110)的一側固定連接有內板凹槽(113),所述內板凹槽(113)的外表面與內板導軌(107)的外表面滑動連接,所述第一集中彈簧(105)遠離第一集中閥(104)的一端與過渡板(103)遠離旋轉盤(106)的一端固定連接,所述內板彈簧(115)遠離內板閥(114)的一端與集中內板(102)靠近內板閥(114)的一側固定連接。
4.根據權利要求1所述的一種工業污水垃圾用打撈裝置,其特征在于:所述變向部件(2)包括變向連接器(201),所述變向連接器(201)的外表面轉動連接有變向軸(202),所述變向軸(202)的外表面固定連接有連接塊(203),所述連接塊(203)的底部固定連接有第二移動框(210),所述第二移動框(210)遠離變向連接器(201)的一側轉動連接有聯軸器(208),所述聯軸器(208)遠離第二移動框(210)的一側轉動連接有第一移動框(204),所述第一移動框(204)的內腔滑動連接有平移軸(205),所述第一移動框(204)的內壁固定連接有平移導軌(206),所述聯軸器(208)靠近第一集中閥(104)的一側轉動連接有旋轉軸(209)。
5.根據權利要求4所述的一種工業污水垃圾用打撈裝置,其特征在于:所述聯軸器(208)遠離旋轉軸(209)的一側轉動連接有旋轉電機(207),所述平移軸(205)的外表面與平移導軌(206)的外表面滑動連接,所述旋轉軸(209)遠離聯軸器(208)的一端與第一集中閥(104)遠離第一集中彈簧(105)的一端固定連接,所述變向部件(2)的數量為四個。
6.根據權利要求1所述的一種工業污水垃圾用打撈裝置,其特征在于:所述清理部件(4)包括處理殼(43),所述處理殼(43)的內壁設置有刮板器(42),且刮板器(42)的外表面與處理殼(43)的內腔轉動連接,所述處理殼(43)的內腔滑動連接有清洗板(44),所述清洗板(44)的內腔均勻設置有出水閥(45),且出水閥(45)的外表面與清洗板(44)的外表面固定連接,所述清洗板(44)遠離凈化部件(5)的一側固定連接有收集殼(41)。
7.根據權利要求6所述的一種工業污水垃圾用打撈裝置,其特征在于:所述刮板器(42)包括外刮板(421),所述外刮板(421)的內腔滑動連接有內刮板(422),所述內刮板(422)靠近外刮板(421)內壁的一側固定連接有刮板彈簧(423),所述刮板彈簧(423)遠離內刮板(422)的一端固定連接有刮板閥(426),所述刮板彈簧(423)的底部固定連接有下旋轉圈(425),所述刮板彈簧(423)遠離下旋轉圈(425)的一端固定連接有上旋轉圈(424),所述外刮板(421)的內腔與刮板閥(426)的外表面固定連接。
8.根據權利要求1所述的一種工業污水垃圾用打撈裝置,其特征在于:所述處理部件(3)包括大攪拌器(36),所述大攪拌器(36)的內腔轉動連接有旋轉柱(39),所述大攪拌器(36)遠離凈化部件(5)的一端轉動連接有旋轉架(37),所述旋轉架(37)的外表面固定連接有支柱(38),所述旋轉架(37)遠離大攪拌器(36)的一端固定連接有袋狀處理柱(31),所述袋狀處理柱(31)的內腔滑動連接有移動板(32),所述支柱(38)遠離旋轉架(37)的一端固定連接有吸扇(34),所述吸扇(34)的外表面轉動連接有小過濾口(33),所述小過濾口(33)的外表面固定連接有攪拌刀(35),所述。
9.根據權利要求1所述的一種工業污水垃圾用打撈裝置,其特征在于:所述凈化部件(5)包括液體儲存圈(51),所述液體儲存圈(51)的內腔固定連接有清理過渡殼(52),所述清理過渡殼(52)的內腔固定連接有凈化過濾殼(53),所述凈化過濾殼(53)遠離清理過渡殼(52)的一端固定連接有雜質儲存器(55),所述凈化過濾殼(53)的內腔固定連接有雜質內吸器(54),所述液體儲存圈(51)的數量為四個,所述清理過渡殼(52)的數量為二個,所述雜質儲存器(55)的數量為二個。
發明內容
針對現有技術的不足,本發明解決其技術問題所采用的技術方案是:本發明所述的一種工業污水垃圾用打撈裝置,包括集中部件,所述集中部件的背面轉動連接有變向部件,所述變向部件的外表面轉動連接有凈化部件,所述凈化部件的正面固定連接有清理部件,所述清理部件的內腔轉動連接有處理部件;所述集中部件包括集中外板,所述集中外板的內腔滑動連接有集中內板,所述集中外板的底部固定連接有過渡板,所述過渡板靠近集中內板的一側固定連接有內板閥,所述內板閥遠離過渡板的一端固定連接有內板彈簧,所述過渡板的內腔滑動連接有集中桿,所述集中桿的底部固定連接有第一集中閥,所述第一集中閥靠近集中外板的一端固定連接有第一集中彈簧,所述過渡板遠離第一集中彈簧的一側轉動連接有旋轉盤,所述過渡板靠近集中桿的一端固定連接有內板導軌,所述過渡板遠離旋轉盤的一側固定連接有第二集中彈簧,所述第二集中彈簧遠離旋轉盤的一側固定連接有第二集中閥,所述第二集中閥遠離第二集中彈簧的一側滑動連接有集中導軌,所述集中導軌遠離第二集中閥的一端固定連接有集中擋板,收集工作中,第一集中彈簧以及第二集中彈簧在第二集中閥的作用下沿著集中導軌向前移動,從而帶動兩個集中外板向前滑動,同時旋轉盤帶動兩個集中外板進行轉動進而對污水中的垃圾進行收集,在開始處理部件工作之前為避免收集的垃圾向四周散落,通過設置內板閥作用于內板彈簧使得集中內板沿著內板凹槽向前滑動。
優選的,所述集中外板的數量為二個,所述集中內板的數量為二個,所述過渡板的數量為二個,所述集中桿外表面遠離第一集中閥的一側與集中導軌的外表面固定連接,所述集中內板靠近集中桿的一側固定連接有內板凹槽,所述內板凹槽的外表面與內板導軌的外表面滑動連接,所述第一集中彈簧遠離第一集中閥的一端與過渡板遠離旋轉盤的一端固定連接,所述內板彈簧遠離內板閥的一端與集中內板靠近內板閥的一側固定連接。
優選的,所述變向部件包括變向連接器,所述變向連接器的外表面轉動連接有變向軸,所述變向軸的外表面固定連接有連接塊,所述連接塊的底部固定連接有第二移動框,所述第二移動框遠離變向連接器的一側轉動連接有聯軸器,所述聯軸器遠離第二移動框的一側轉動連接有第一移動框,所述第一移動框的內腔滑動連接有平移軸,所述第一移動框的內壁固定連接有平移導軌,所述聯軸器靠近第一集中閥的一側轉動連接有旋轉軸。
優選的,所述聯軸器遠離旋轉軸的一側轉動連接有旋轉電機,所述平移軸的外表面與平移導軌的外表面滑動連接,所述旋轉軸遠離聯軸器的一端與第一集中閥遠離第一集中彈簧的一端固定連接,所述變向部件的數量為四個,對于不同垃圾所處的水平位置以及垂直深度不同,收集垃圾的過程也會產生差異,通過轉動變向連接器的作用使得變向軸進行轉動,進而帶動連接塊轉動從而實現污水表面或者污水不同深度的垃圾收集,同時平移軸沿著第一移動框中的平移導軌水平移動,進而帶動聯軸器和旋轉軸進行轉動,使得集中部件整體轉動收集垃圾。
優選的,所述清理部件包括處理殼,所述處理殼的內壁設置有刮板器,且刮板器的外表面與處理殼的內腔轉動連接,所述處理殼的內腔滑動連接有清洗板,所述清洗板的內腔均勻設置有出水閥,且出水閥的外表面與清洗板的外表面固定連接,所述清洗板遠離凈化部件的一側固定連接有收集殼。
優選的,所述刮板器包括外刮板,所述外刮板的內腔滑動連接有內刮板,所述內刮板靠近外刮板內壁的一側固定連接有刮板彈簧,所述刮板彈簧遠離內刮板的一端固定連接有刮板閥,所述刮板彈簧的底部固定連接有下旋轉圈,所述刮板彈簧遠離下旋轉圈的一端固定連接有上旋轉圈,所述外刮板的內腔與刮板閥的外表面固定連接,攪拌后的垃圾在向后移動的同時處理殼的內壁會儲存垃圾,通過上旋轉圈以及下旋轉圈的旋轉進而帶動外刮板以及清洗板的轉動,外刮板內的內刮板在上旋轉圈以及刮板彈簧的作用下轉動刮除內壁垃圾,大攪拌器由于設計成齒輪狀,容易寄存垃圾,設計清洗板以及出水閥將齒輪內的垃圾進行沖洗,便于下次攪拌。
優選的,所述處理部件包括大攪拌器,所述大攪拌器的內腔轉動連接有旋轉柱,所述大攪拌器遠離凈化部件的一端轉動連接有旋轉架,所述旋轉架的外表面固定連接有支柱,所述旋轉架遠離大攪拌器的一端固定連接有袋狀處理柱,所述袋狀處理柱的內腔滑動連接有移動板,所述支柱遠離旋轉架的一端固定連接有吸扇,所述吸扇的外表面轉動連接有小過濾口,所述小過濾口的外表面固定連接有攪拌刀,收集完的垃圾經過吸扇的作用被吸收于清理部件中,同時在旋轉架帶動吸扇以及攪拌刀的轉動實現大垃圾的攪拌,攪拌后的小垃圾在經過大攪拌器的作用再攪拌,收集的垃圾不免會存在袋狀垃圾,因此通過袋狀處理柱以及移動板向前以及旋轉運動來處理袋狀垃圾。
優選的,所述凈化部件包括液體儲存圈,所述液體儲存圈的內腔固定連接有清理過渡殼,所述清理過渡殼的內腔固定連接有凈化過濾殼,所述凈化過濾殼遠離清理過渡殼的一端固定連接有雜質儲存器,所述凈化過濾殼的內腔固定連接有雜質內吸器,所述液體儲存圈的數量為四個,所述清理過渡殼的數量為二個,所述雜質儲存器的數量為二個,處理完成后的垃圾經過清理過渡殼進入凈化過濾殼進行過濾,垃圾被雜質內吸器處理進入雜質儲存器中,污水被凈化過濾殼處理進入液體儲存圈中。
本發明的有益效果如下:1.本發明通過設置集中部件,將正處位置的垃圾通過集中外板進行攬收,同時通過集中內板可擴大收集范圍,以及通過設置集中外板的形狀避免在收集垃圾的過程中,因垃圾的運動而離開攬收范圍,三者聯合進而提高垃圾攬收的效率便于后續處理工作進行。
2.本發明通過設置變向部件,由于垃圾所處的水平位置以及垂直深度不同,收集垃圾的過程也會產生差異,設置變向部件可以通過第一移動框以及平移軸進行水平方向的更換,同時也可以通過變向連接器以及變向軸進行豎直方向深度的更換,兩者可同時工作實現更多垃圾的收集,提高處理工業污水面以及不同深度垃圾的效率。
3.本發明通過設置處理部件,收集好的垃圾同污水一同被處理部件攪碎以及過濾,便于后續處理以及收集,同時通過設計袋狀處理柱和移動板,避免在攪碎垃圾的過程中出現袋狀垃圾干擾攪拌過程;設置凈化部件對于攪拌后的垃圾,以及污水通過凈化部件進行分離,分離后水資源的再次排放,提高垃圾處理以及水資源的再利用。
4.本發明通過設置清理部件和刮板器,在進行垃圾處理的過程中,會出現多余攪拌垃圾貯存在清理部件的內壁和大攪拌器的攪拌軌道中,因此設計刮板器對內壁粘接的殘留垃圾進行刮除,設計清洗板對大攪拌器內凹的軌道進行清洗,便于提高下次攪拌的效率。
(發明人:徐柳;駱映亮)
