公布日：2023.11.17
申請日：2023.10.09
分類號：B01D53/84(2006.01)I
摘要
本發明涉及生物濾池技術領域，具體為一種生物濾池，包括：生物濾池，生物濾池的表面轉動連接有連接板，連接板的底面設置有噴淋頭，噴淋頭的表面設置有頂持組件，噴淋頭的表面設置有噴淋組件，且頂持組件對噴淋組件實現限位；定位桿的一端套設有傳動帶，且噴淋頭設置有多組，傳動帶與多組噴淋頭表面的定位桿相嚙合；有益效果為：定位桿轉動的過程當中帶動頂持板轉動，頂持板轉動與頂持球的表面接觸，頂持球在收納槽的表面上下滑動，從而頂持著噴淋管沿著安裝球的表面轉動，噴淋管形成擺動狀態，擴大了對生物濾池內的臭氣噴淋覆蓋范圍。
權利要求書

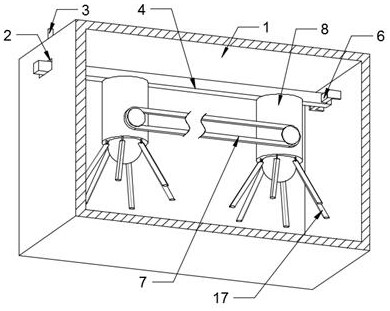

1.一種生物濾池，其特征在于：所述生物濾池包括：生物濾池（1），生物濾池（1）的表面轉動連接有連接板（4），連接板（4）的底面設置有噴淋頭（8），噴淋頭（8）的表面設置有頂持組件，噴淋頭（8）的表面設置有噴淋組件，且頂持組件對噴淋組件實現限位；定位桿（13）的一端套設有傳動帶（7），且噴淋頭（8）設置有多組，傳動帶（7）與多組噴淋頭（8）表面的定位桿（13）相嚙合。
2.根據權利要求1所述的一種生物濾池，其特征在于：所述生物濾池（1）的表面開設有活動槽（2），活動槽（2）的表面轉動連接有轉動桿（3），連接板（4）固定在轉動桿（3）的表面，連接板（4）呈方形板狀結構，且生物濾池（1）的內壁設置有定位板（5），定位板（5）呈方形板狀結構，定位板（5）設置有兩組。
3.根據權利要求2所述的一種生物濾池，其特征在于：所述定位板（5）的表面設置有導向板（6），導向板（6）呈弧形板狀結構，且兩組定位板（5）關于導向板（6）的中心呈對稱分布，連接板（4）的一端滑動連接在導向板（6）的表面，連接板（4）的一端開設有與導向板（6）相配合的弧形滑槽。
4.根據權利要求3所述的一種生物濾池，其特征在于：所述頂持組件包括頂持球（11）、定位桿（13）、頂持板（14），噴淋頭（8）的表面開設有收納槽（9），收納槽（9）呈球形槽，頂持球（11）滑動連接在收納槽（9）的表面，定位桿（13）轉動連接在噴淋頭（8）的表面，且頂持板（14）固定在定位桿（13）的表面，頂持板（14）與頂持球（11）的表面接觸。
5.根據權利要求4所述的一種生物濾池，其特征在于：所述頂持板（14）呈方形板狀結構，頂持板（14）與頂持球（11）接觸的表面設置有導向弧形面，且收納槽（9）與頂持球（11）之間設置有牽引繩（10）和彈力繩（12），牽引繩（10）和彈力繩（12）均設置有兩組，兩組牽引繩（10）和彈力繩（12）分別關于頂持球（11）的中心呈對稱分布。
6.根據權利要求5所述的一種生物濾池，其特征在于：所述噴淋組件包括安裝塊（15）、安裝球（16）、噴淋管（17），安裝塊（15）固定在噴淋頭（8）的底部，安裝球（16）固定在安裝塊（15）的底部，噴淋管（17）的表面開設有轉動槽（18），轉動槽（18）呈球形槽，且安裝球（16）轉動連接在轉動槽（18）內，頂持球（11）與噴淋管（17）的表面接觸，噴淋管（17）與頂持球（11）接觸的表面設置有倒圓角。
7.根據權利要求6所述的一種生物濾池，其特征在于：所述噴淋管（17）設置有多組，多組噴淋管（17）關于噴淋頭（8）的中心呈圓周陣列分布，且一組定位桿（13）的另一端設置有電機，電機位于噴淋頭（8）的外部。
8.根據權利要求7所述的一種生物濾池，其特征在于：所述定位桿（13）的一端與傳動帶（7）接觸的表面分別設置有齒牙和齒槽，齒牙和齒槽相互嚙合。
9.一種污水除臭處理系統，其特征在于：包括上述權利要求1-8任意一項所述的生物濾池。
發明內容
本發明的目的在于提供一種生物濾池及污水除臭處理系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種生物濾池，所述生物濾池包括：生物濾池，生物濾池的表面轉動連接有連接板，連接板的底面設置有噴淋頭，噴淋頭的表面設置有頂持組件，噴淋頭的表面設置有噴淋組件，且頂持組件對噴淋組件實現限位；定位桿的一端套設有傳動帶，且噴淋頭設置有多組，傳動帶與多組噴淋頭表面的定位桿相嚙合。
優選的，所述生物濾池的表面開設有活動槽，活動槽的表面轉動連接有轉動桿，連接板固定在轉動桿的表面，連接板呈方形板狀結構，且生物濾池的內壁設置有定位板，定位板呈方形板狀結構，定位板設置有兩組。
優選的，所述定位板的表面設置有導向板，導向板呈弧形板狀結構，且兩組定位板關于導向板的中心呈對稱分布，連接板的一端滑動連接在導向板的表面，連接板的一端開設有與導向板相配合的弧形滑槽。
優選的，所述頂持組件包括頂持球、定位桿、頂持板，噴淋頭的表面開設有收納槽，收納槽呈球形槽，頂持球滑動連接在收納槽的表面，定位桿轉動連接在噴淋頭的表面，且頂持板固定在定位桿的表面，頂持板與頂持球的表面接觸。
優選的，所述頂持板呈方形板狀結構，頂持板與頂持球接觸的表面設置有導向弧形面，且收納槽與頂持球之間設置有牽引繩和彈力繩，牽引繩和彈力繩均設置有兩組，兩組牽引繩和彈力繩分別關于頂持球的中心呈對稱分布。
優選的，所述噴淋組件包括安裝塊、安裝球、噴淋管，安裝塊固定在噴淋頭的底部，安裝球固定在安裝塊的底部，噴淋管的表面開設有轉動槽，轉動槽呈球形槽，且安裝球轉動連接在轉動槽內，頂持球與噴淋管的表面接觸，噴淋管與頂持球接觸的表面設置有倒圓角。
優選的，所述噴淋管設置有多組，多組噴淋管關于噴淋頭的中心呈圓周陣列分布，且一組定位桿的另一端設置有電機，電機位于噴淋頭的外部。
優選的，所述定位桿的一端與傳動帶接觸的表面分別設置有齒牙和齒槽，齒牙和齒槽相互嚙合。
一種污水除臭處理系統，包括所述的生物濾池。
與現有技術相比，本發明的有益效果是：本發明提出的生物濾池，定位桿轉動的過程當中帶動頂持板轉動，頂持板轉動與頂持球的表面接觸，頂持球在收納槽的表面上下滑動，從而頂持著噴淋管沿著安裝球的表面轉動，噴淋管形成擺動狀態，擴大了對生物濾池內的臭氣噴淋覆蓋范圍。
（發明人：計險;杜旻;車暉;童嶼）
