公布日：2023.03.03
申請日：2022.11.30
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;B01D21/24(2006.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N
摘要
本發明涉及一種內置引流沉淀池的改良AO一體式生化處理裝置，它包括A/O生化池、混凝反應/釋氣池和沉淀池，沉淀池延伸而將A/O生化池分隔為A池和O池，且A池和O池通過連通管連通，A池和O池之間還設置有回流管，回流管的出水口位于A池內且回流管內設置有第一氣提泵，O池內設置有第二氣提泵且第二氣提泵的出水口連通混凝反應/釋氣池，混凝反應/釋氣池的出水口連接沉淀池，沉淀池底端與A/O生化池底面之間設置有導流墻且導流墻隨沉淀池延伸，沉淀池底端設置有開口，開口位于導流墻頂端且與A池連通，導流墻面向A池的側面設置有導流板，導流板凸出于導流墻且自開口向A池底面延伸。減少了沉淀池出口的污泥堆積。
權利要求書

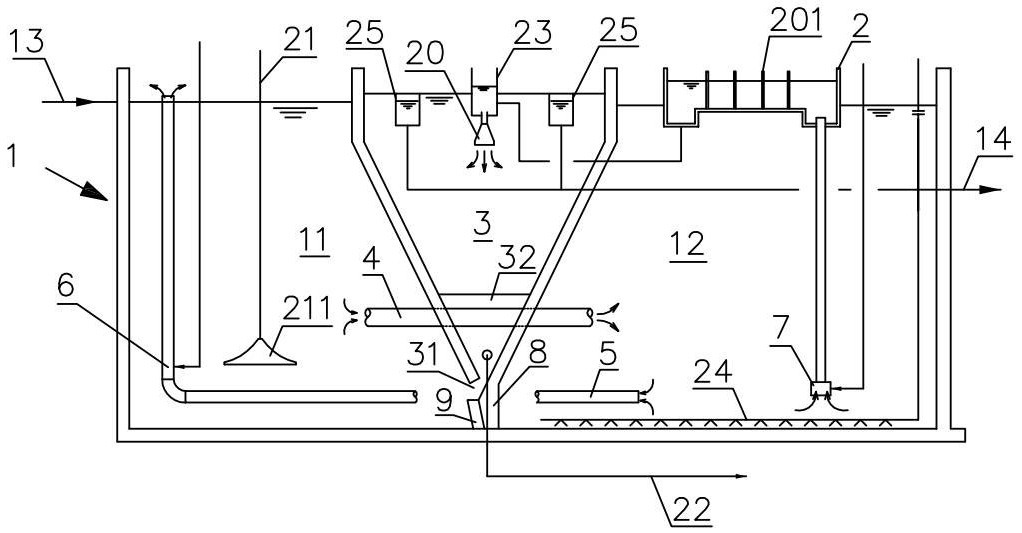

1.一種內置引流沉淀池的改良AO一體式生化處理裝置，它包括A/O生化池（1）、混凝反應/釋氣池（2）和沉淀池（3），沉淀池（3）延伸而將A/O生化池（1）分隔為A池（11）和O池（12），且A池（11）和O池（12）通過連通管（4）連通，A池（11）和O池（12）之間還設置有回流管（5），所述回流管（5）的出水口位于所述A池（11）內且回流管（5）內設置有第一氣提泵（6），O池（12）內設置有第二氣提泵（7），且第二氣提泵（7）的出水口連通混凝反應/釋氣池（2），混凝反應/釋氣池（2）的出水口連接所述沉淀池（3），其特征在于，所述沉淀池（3）底端與所述A/O生化池（1）底面之間設置有導流墻（8）且導流墻（8）伴隨所述沉淀池（3）延伸，沉淀池（3）底端設置有開口（31），開口（31）位于導流墻（8）頂端且與所述A池（11）連通，所述導流墻（8）面向所述A池（11）的側面設置有導流板（9），所述導流板（9）凸出于所述導流墻（8）且自所述開口（31）向所述A池（11）底面延伸。
2.根據權利要求1所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：所述導流板（9）設置有若干個，且沿著導流墻（8）的長度方向分布。
3.根據權利要求2所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：所述導流板（9）之間是等間距分布。
4.根據權利要求2所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：所述導流板（9）的板面與所述A池（11）底面之間夾角為45-80°，所述導流板（9）的寬度是0.3-0.5m且厚度不小于0.2m。
5.根據權利要求1所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：所述導流墻（8）面向所述A池（11）的一面與所述A池（11）底面之間的夾角為45-80°，所述導流墻（8）的垂直高度為0.5-1.5m。
6.根據權利要求1所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：所述沉淀池（3）底部設置有多個泥斗（32），所述泥斗（32）沿著所述沉淀池（3）的延伸方向分布。
7.根據權利要求6所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：所述泥斗（32）上方設置有若干布水器（20），所述布水器（20）與所述泥斗（32）是一一對應地設置，所述布水器（20）與混凝反應/釋氣池（2）的出水口連接以接收廢水。
8.根據權利要求1所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：A池（11）內設置有攪拌槳（211），所述攪拌槳（211）距池底0.5-1.5m，攪拌槳（211）直徑不小于2m。
9.根據權利要求8所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：導流墻（8）的根部與攪拌槳（211）中心的距離為1.5-2.5m。
10.根據權利要求8所述的內置引流沉淀池的改良AO一體式生化處理裝置，其特征在于：所述導流板（9）的導流方向與攪拌槳（211）的旋轉方向一致。
發明內容
本發明的目的是要提供一種內置引流沉淀池的改良AO一體式生化處理裝置，解決了如何改善沉淀池底部堆積的問題。
為達到上述目的，本發明采用的技術方案是：本發明提供了一種內置引流沉淀池的改良AO一體式生化處理裝置，它包括A/O生化池、混凝反應/釋氣池和沉淀池，沉淀池延伸而將A/O生化池分隔為A池和O池，且A池和O池通過連通管連通，A池和O池之間還設置有回流管，所述回流管的出水口位于所述A池內且回流管內設置有第一氣提泵，O池內設置有第二氣提泵且第二氣提泵的出水口連通混凝反應/釋氣池，混凝反應/釋氣池的出水口連接所述沉淀池，所述沉淀池底端與所述A/O生化池底面之間設置有導流墻且導流墻隨所述沉淀池延伸，沉淀池底端設置有開口，開口位于導流墻頂端且與所述A池連通，所述導流墻面向所述A池的側面設置有導流板，所述導流板凸出于所述導流墻且自所述開口向所述A池底面延伸。
優選地，所述導流板設置有若干個，且沿著導流墻的長度方向分布。
進一步地，所述導流板之間是等間距分布。
進一步地，所述導流板的板面與所述A池底面之間夾角為45-80°，所述導流板的寬度是0.3-0.5m且厚度不小于0.2m。
優選地，所述導流墻面向所述A池的一面與所述A池底面之間的夾角為45-80°，所述導流墻的垂直高度為0.5-1.5m。
優選地，所述沉淀池底部設置有多個泥斗，所述泥斗沿著所述沉淀池的延伸方向分布。
進一步地，所述泥斗上方設置有若干布水器，所述布水器與所述泥斗是一一對應地設置，所述布水器與混凝反應/釋氣池的出水口連接以接收廢水。
優選地，A池內設置有攪拌槳，所述攪拌槳距池底0.5-1.5m，攪拌槳直徑不小于2m。
進一步地，導流墻根部與攪拌槳中心的距離為1.5-2.5m。
進一步地，所述導流板的導流方向與攪拌槳的旋轉方向一致。
由于上述技術方案運用，本發明與現有技術相比具有下列優點：本發明的內置引流沉淀池的改良AO一體式生化處理裝置，由于在沉淀池底部設置了導流墻，導流墻面向A池的側面設置有導流板，由于導流墻和導流板的作用，沉淀池開口流出的污泥不易堆積，污泥順著導流板流至池底，不會在開口處停留而堵塞開口。
（發明人：錢媛媛;袁蔚文）
