公布日：2023.11.17
申請日：2023.09.19
分類號：C02F1/52(2023.01)I;C02F101/20(2006.01)N
摘要
本申請涉及污水處理技術領域，公開了一種用于重金屬污染的污水處理裝置，包括罐體，所述罐體底部固定連接有底殼，所述底殼內底壁固定連接有電機，所述電機輸出端固定連接有傳動桿，所述傳動桿外周固定連接有螺旋濾網，所述罐體內部中側固定連接有輸送管，所述罐體一側安裝有進水管，所述罐體另一側安裝有出水管，所述罐體頂部固定連接有頂殼，所述頂殼內部安裝有清理組件。通過傳動桿、螺旋濾網、套管、凸臺、刮板、套管、轉桿、螺旋葉片、齒輪和環形齒的配合，使得用于重金屬污染的污水處理裝置能夠第一時間地將污水內的泥沙和污水進行分離，保證后續進行加藥處理重金屬殘留時，能夠提高藥劑的利用率，加快反應凝絮的效率。
權利要求書

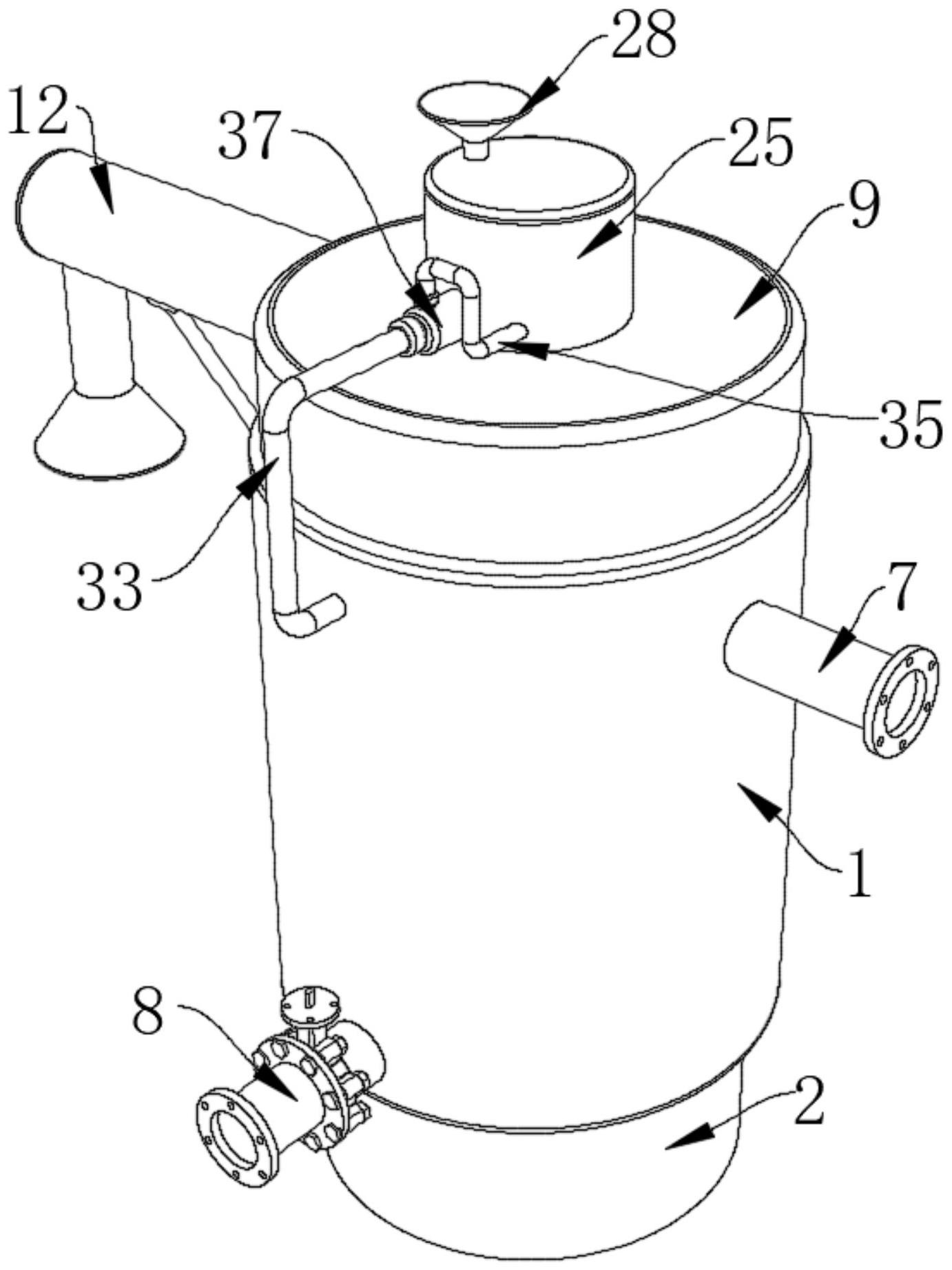

1.一種用于重金屬污染的污水處理裝置，包括罐體(1)，其特征在于，所述罐體(1)底部固定連接有底殼(2)，所述底殼(2)內底壁固定連接有電機(3)，所述電機(3)輸出端固定連接有傳動桿(4)，所述傳動桿(4)外周固定連接有螺旋濾網(5)，所述罐體(1)內部中側固定連接有輸送管(6)，所述罐體(1)一側安裝有進水管(7)，所述罐體(1)另一側安裝有出水管(8)，所述罐體(1)頂部固定連接有頂殼(9)，所述頂殼(9)內部安裝有清理組件，所述頂殼(9)外側安裝有輸送組件，所述罐體(1)內部安裝有擠壓組件，所述頂殼(9)頂部固定連接有加藥箱(25)，所述加藥箱(25)頂部固定連接有加藥斗(28)，所述加藥箱(25)內部安裝有攪拌組件，所述加藥箱(25)外側安裝有加藥組件。
2.根據權利要求1所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述進水管(7)外周貫穿所述罐體(1)并設置在所述輸送管(6)內部，所述螺旋濾網(5)外側和所述輸送管(6)內壁之間相貼合，所述電機(3)外側固定連接有固定架(36)，所述固定架(36)固定連接在所述罐體(1)底部。
3.根據權利要求1所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述清理組件包括凸臺(10)和三個刮板(11)，所述凸臺(10)底部固定連接在所述罐體(1)頂部中側，所述刮板(11)內側固定連接在所述傳動桿(4)外周頂部。
4.根據權利要求1、3所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述螺旋濾網(5)頂端貫穿所述凸臺(10)，所述刮板(11)底部和所述凸臺(10)頂部之間相貼合，所述刮板(11)底部和所述罐體(1)頂部之間相貼合。
5.根據權利要求1所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述輸送組件包括套管(12)和環形齒(16)，所述套管(12)固定連接在所述頂殼(9)外側，所述套管(12)內部轉動連接有轉桿(13)，所述轉桿(13)外周固定連接有螺旋葉片(14)，所述轉桿(13)靠近所述傳動桿(4)的一端固定連接有齒輪(15)，所述環形齒(16)中部固定連接在所述傳動桿(4)外周頂端，所述環形齒(16)和所述齒輪(15)之間嚙合，所述轉桿(13)外周靠近所述傳動桿(4)的一側轉動連接有支架(17)，所述支架(17)頂部固定連接在所述頂殼(9)內頂壁。
6.根據權利要求1所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述擠壓組件包括兩個往復絲杠(21)、主動齒輪(23)、頂部缺口(18)和底部缺口(19)，兩個所述往復絲杠(21)分別轉動連接在所述罐體(1)內底壁兩側，所述往復絲杠(21)頂端轉動連接有固定板(20)，所述固定板(20)固定連接在所述罐體(1)內壁和所述輸送管(6)外側之間，所述往復絲杠(21)底端貫穿所述罐體(1)并固定連接有從動齒輪(22)，所述主動齒輪(23)中部固定連接在所述傳動桿(4)外周底端，所述主動齒輪(23)和所述從動齒輪(22)之間嚙合，所述往復絲杠(21)外側螺紋連接有擠壓板(24)，所述頂部缺口(18)開設在所述輸送管(6)中部，所述頂部缺口(18)位于所述固定板(20)底部，所述頂部缺口(18)內部安裝有過濾止回閥，所述底部缺口(19)開設在所述輸送管(6)外周底部。
7.根據權利要求1所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述攪拌組件包括轉盤(26)，所述轉盤(26)中部固定連接在所述傳動桿(4)頂端，所述轉盤(26)頂部一側固定連接有攪拌軸(27)。
8.根據權利要求1所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述加藥組件包括缸體(37)，所述缸體(37)固定連接在所述加藥箱(25)外側，所述缸體(37)內部滑動連接有活塞(29)，所述活塞(29)中部固定連接有活動桿(30)，所述活動桿(30)一端貫穿所述缸體(37)并固定連接有框架(31)，所述缸體(37)遠離所述加藥箱(25)的一側固定連接有兩個呈垂直分布的單向閥一(32)，其中一個所述單向閥一(32)中部固定連接有進藥管(33)，所述進藥管(33)底端固定連接有單向閥二(34)，另一個所述單向閥一(32)頂端固定連接有吸藥管(35)，所述吸藥管(35)底端和所述加藥箱(25)內部連通。
9.根據權利要求6、7、8所述的一種用于重金屬污染的污水處理裝置，其特征在于，所述框架(31)內側滑動連接在所述攪拌軸(27)外周底部，所述單向閥二(34)固定連接在所述固定板(20)內部一側。
10.一種用于重金屬污染的污水處理裝置的使用方法，依據權利要求1-9任意一項所述的一種用于重金屬污染的污水處理裝置，其特征在于，包括以下步驟：步驟一、重金屬污水從進水管(7)進入罐體(1)內部，并流入輸送管(6)內部，隨后啟動電機(3)帶動傳動桿(4)和螺旋濾網(5)轉動，使得進入輸送管(6)內部的污水會被螺旋濾網(5)過濾，將泥沙分離并向上輸送，使得泥沙從凸臺(10)中部滑落至凸臺(10)的斜坡，最后落在罐體(1)頂部；步驟二、隨著傳動桿(4)轉動會帶動刮板(11)轉動將落在罐體(1)和凸臺(10)頂部的泥沙刮動，通過離心力的作用使得泥沙會向著頂殼(9)內壁靠近，并進入套管(12)的內部，同時傳動桿(4)會帶動環形齒(16)轉動，進而使得環形齒(16)通過齒輪(15)帶動轉桿(13)和螺旋葉片(14)轉動，將進入套管(12)內部的泥沙向外輸送分離；步驟三、同時藥劑從加藥斗(28)加入加藥箱(25)內部，由傳動桿(4)帶動轉盤(26)旋轉，進而帶動攪拌軸(27)圓周運動，將藥劑和水充分地混合均勻，此時通過攪拌軸(27)的活動帶動框架(31)不斷地往復運動，繼而使得活動桿(30)在缸體(37)內部不斷地往復運動，此時加藥箱(25)內部的混合藥劑會被吸入缸體(37)內部，再由活塞(29)推動壓縮進入進藥管(33)內部，最后從單向閥二(34)噴入罐體(1)內部和污水進行接觸，和重金屬物質反應，產生凝絮物；步驟四、隨著傳動桿(4)的轉動，主動齒輪(23)會通過兩個從動齒輪(22)同步地帶動往復絲杠(21)轉動，使得兩個往復絲杠(21)轉動會帶動擠壓板(24)向上移動，此時污水會從輸送管(6)上的頂部缺口(18)不斷地流入罐體(1)內部落在擠壓板(24)上，隨著擠壓板(24)上移，污水會被抬升并從頂部缺口(18)再次涌入輸送管(6)內部，而此時輸送管(6)內部的污水會從底部缺口(19)進入擠壓板(24)的底部，使得倒流入輸送管(6)內部的污水會進行循環，并且此時產生的重金屬凝絮物會被螺旋濾網(5)帶動向上進入頂殼(9)內部，之后往復絲杠(21)會帶動擠壓板(24)緩慢下移，此時擠壓板(24)會擠壓底部的污水，通過壓力的作用將污水從底部缺口(19)壓入輸送管(6)內部，水流裹挾著凝絮物進入輸送管(6)內部，并被螺旋濾網(5)向上輸送，當輸送管(6)內部的液位到達頂部缺口(18)處時，會從頂部缺口(18)流出再次落在擠壓板(24)上，此時大部分的凝絮物會被向上輸送，從而排出裝置內部。
發明內容
針對現有技術的不足，本發明提供了一種用于重金屬污染的污水處理裝置及處理方法，解決了現有技術中由于污水中也會含有大量的泥沙等雜志，導致在加藥反應去除污水中的重金屬物質時，會因為較多的雜質導致反應去除重金屬的效率不夠高效的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種用于重金屬污染的污水處理裝置，包括罐體，所述罐體底部固定連接有底殼，所述底殼內底壁固定連接有電機，所述電機輸出端固定連接有傳動桿，所述傳動桿外周固定連接有螺旋濾網，所述罐體內部中側固定連接有輸送管，所述罐體一側安裝有進水管，所述罐體另一側安裝有出水管，所述罐體頂部固定連接有頂殼，所述頂殼內部安裝有清理組件，所述頂殼外側安裝有輸送組件，所述罐體內部安裝有擠壓組件，所述頂殼頂部固定連接有加藥箱，所述加藥箱頂部固定連接有加藥斗，所述加藥箱內部安裝有攪拌組件，所述加藥箱外側安裝有加藥組件。
優選的，所述進水管外周貫穿所述罐體并設置在所述輸送管內部，所述螺旋濾網外側和所述輸送管內壁之間相貼合，所述電機外側固定連接有固定架，所述固定架固定連接在所述罐體底部。
優選的，所述清理組件包括凸臺和三個刮板，所述凸臺底部固定連接在所述罐體頂部中側，所述刮板內側固定連接在所述傳動桿外周頂部。
優選的，所述螺旋濾網頂端貫穿所述凸臺，所述刮板底部和所述凸臺頂部之間相貼合，所述刮板底部和所述罐體頂部之間相貼合。
優選的，所述輸送組件包括套管和環形齒，所述套管固定連接在所述頂殼外側，所述套管內部轉動連接有轉桿，所述轉桿外周固定連接有螺旋葉片，所述轉桿靠近所述傳動桿的一端固定連接有齒輪，所述環形齒中部固定連接在所述傳動桿外周頂端，所述環形齒和所述齒輪之間嚙合，所述轉桿外周靠近所述傳動桿的一側轉動連接有支架，所述支架頂部固定連接在所述頂殼內頂壁。
優選的，所述擠壓組件包括兩個往復絲杠、主動齒輪、頂部缺口和底部缺口，兩個所述往復絲杠分別轉動連接在所述罐體內底壁兩側，所述往復絲杠頂端轉動連接有固定板，所述固定板固定連接在所述罐體內壁和所述輸送管外側之間，所述往復絲杠底端貫穿所述罐體并固定連接有從動齒輪，所述主動齒輪中部固定連接在所述傳動桿外周底端，所述主動齒輪和所述從動齒輪之間嚙合，所述往復絲杠外側螺紋連接有擠壓板，所述頂部缺口開設在所述輸送管中部，所述頂部缺口位于所述固定板底部，所述頂部缺口內部安裝有過濾止回閥，所述底部缺口開設在所述輸送管外周底部。
優選的，所述攪拌組件包括轉盤，所述轉盤中部固定連接在所述傳動桿頂端，所述轉盤頂部一側固定連接有攪拌軸。
優選的，所述加藥組件包括缸體，所述缸體固定連接在所述加藥箱外側，所述缸體內部滑動連接有活塞，所述活塞中部固定連接有活動桿，所述活動桿一端貫穿所述缸體并固定連接有框架，所述缸體遠離所述加藥箱的一側固定連接有兩個呈垂直分布的單向閥一，其中一個所述單向閥一中部固定連接有進藥管，所述進藥管底端固定連接有單向閥二，另一個所述單向閥一頂端固定連接有吸藥管，所述吸藥管底端和所述加藥箱內部連通。
優選的，所述框架內側滑動連接在所述攪拌軸外周底部，所述單向閥二固定連接在所述固定板內部一側。
一種用于重金屬污染的污水處理裝置的使用方法，包括以下步驟：
步驟一、重金屬污水從進水管進入罐體內部，并流入輸送管內部，隨后啟動電機帶動傳動桿和螺旋濾網轉動，使得進入輸送管內部的污水會被螺旋濾網過濾，將泥沙分離并向上輸送，使得泥沙從凸臺中部滑落至凸臺的斜坡，最后落在罐體頂部；
步驟二、隨著傳動桿轉動會帶動刮板轉動將落在罐體和凸臺頂部的泥沙刮動，通過離心力的作用使得泥沙會向著頂殼內壁靠近，并進入套管的內部，同時傳動桿會帶動環形齒轉動，進而使得環形齒通過齒輪帶動轉桿和螺旋葉片轉動，將進入套管內部的泥沙向外輸送分離；
步驟三、同時藥劑從加藥斗加入加藥箱內部，由傳動桿帶動轉盤旋轉，進而帶動攪拌軸圓周運動，將藥劑和水充分的混合均勻，此時通過攪拌軸的活動帶動框架不斷地往復運動，繼而使得活動桿在缸體內部不斷的往復運動，此時加藥箱內部的混合藥劑會被吸入缸體內部，再由活塞推動壓縮進入進藥管內部，最后從單向閥二噴入罐體內部和污水進行接觸，和重金屬物質反應，產生凝絮物；
步驟四、隨著傳動桿的轉動，主動齒輪會通過兩個從動齒輪同步的帶動往復絲杠轉動，使得兩個往復絲杠轉動會帶動擠壓板向上移動，此時污水會從輸送管上的頂部缺口不斷地流入罐體內部落在擠壓板上，隨著擠壓板上移，污水會被抬升并從頂部缺口再次涌入輸送管內部，而此時輸送管內部的污水會從底部缺口進入擠壓板的底部，使得倒流入輸送管內部的污水會進行循環，并且此時產生的重金屬凝絮物會被螺旋濾網帶動向上進入頂殼內部，之后往復絲杠會帶動擠壓板緩慢下移，此時擠壓板會擠壓底部的污水，通過壓力的作用將污水從底部缺口壓入輸送管內部，水流裹挾著凝絮物進入輸送管內部，并被螺旋濾網向上輸送，當輸送管內部的液位到達頂部缺口處時，會從頂部缺口流出再次落在擠壓板上，此時大部分的凝絮物會被向上輸送，從而排出裝置內部。
本發明提供了一種用于重金屬污染的污水處理裝置及處理方法。具備以下有益效果：
1、本發明通過電機、傳動桿、螺旋濾網、套管、凸臺、刮板、套管、轉桿、螺旋葉片、齒輪和環形齒的配合，使得用于重金屬污染的污水處理裝置能夠第一時間地將污水內的泥沙和污水進行分離，保證后續進行加藥處理重金屬殘留時，能夠提高藥劑的利用率，加快反應凝絮的效率。
2、本發明通過加藥箱、轉盤、攪拌軸、加藥斗、活塞、活動桿、框架、單向閥一、進藥管、單向閥二和吸藥管的配合，使得用于重金屬污染的污水處理裝置能夠隨著裝置的運行不斷地進行加藥處理，間歇性地向裝置內注入藥劑，最大化地利用藥劑，避免造成浪費。
3、本發明通過頂部缺口、底部缺口、固定板、往復絲杠、從動齒輪、主動齒輪和擠壓板的配合，使得用于重金屬污染的污水處理裝置能夠不斷地將反應產生的凝絮物排出裝置，并將凝絮物收集。方便后續的回收再利用，降低成本的投入。
（發明人：袁再六）
