公布日：2023.04.04
申請日：2022.11.07
分類號：C02F1/26(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F27/706(2022.01)I;C02F103/36(2006.01)N
摘要
本發明公開了一種乙氧氟草醚生產廢水預處理系統，包括攪拌釜和萃取釜，所述攪拌釜上設有用于驅動攪拌的驅動組件，所述攪拌釜內設有用于攪動廢水反應的攪拌機構，所述萃取釜上設有用于驅動調節抽液高度的調節組件，所述萃取釜上設有輔助抽吸液體的限位管，所述限位管上連通有抽吸液體的抽吸機構。本發明克服了現有技術的不足，設計合理，結構緊湊，解決混合物在萃取過程中出現再度混合的情況，具有較高的社會使用價值和應用前景。
權利要求書

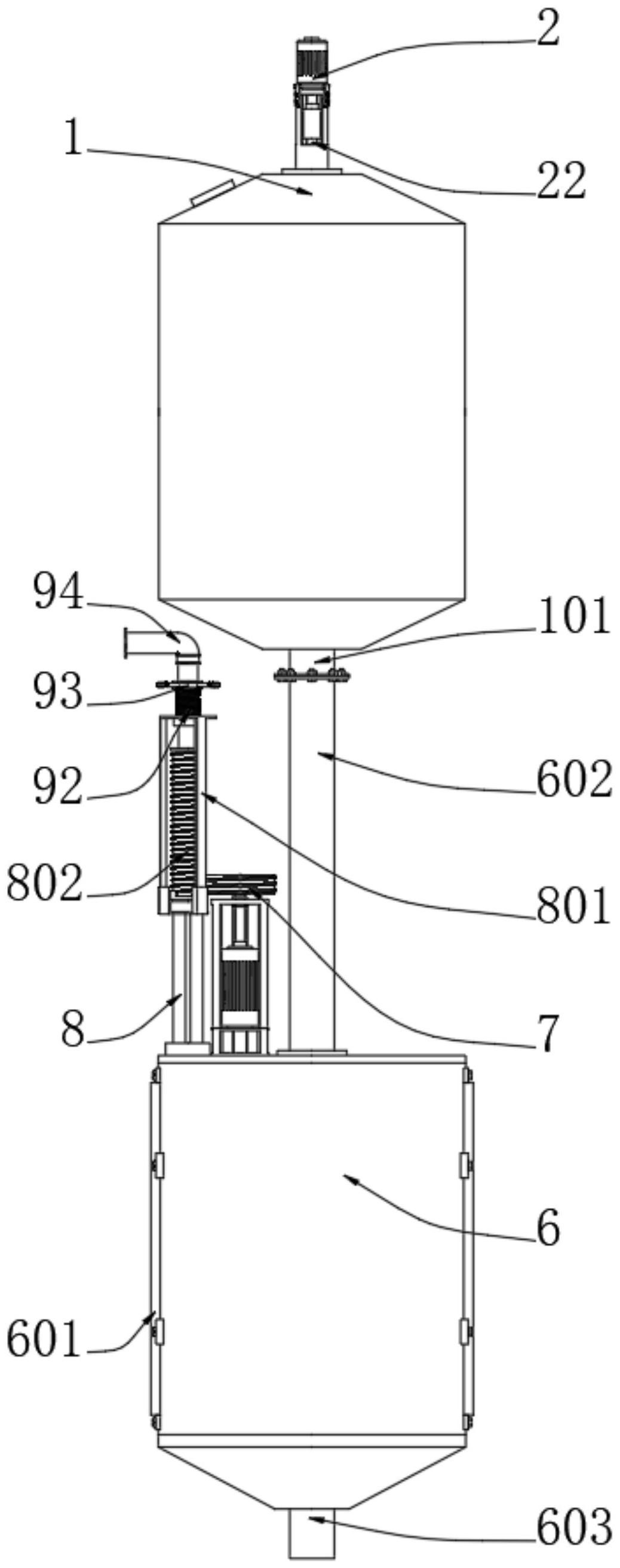

1.一種乙氧氟草醚生產廢水預處理系統，包括攪拌釜（1）和萃取釜（6），其特征在于：所述攪拌釜（1）上設有用于驅動攪拌的驅動組件（2），所述攪拌釜（1）內設有用于攪動廢水反應的攪拌機構（3），所述萃取釜（6）上設有用于驅動調節抽液高度的調節組件（7），所述萃取釜（6）上設有輔助抽吸液體的限位管（8），所述限位管（8）上連通有抽吸液體的抽吸機構（9）。
2.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于：所述驅動組件（2）包括與攪拌釜（1）外部連接負責轉動輸出的驅動電機（21），以及與驅動電機（21）輸出軸端部連接負責傳動的驅動軸（22）。
3.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于：所述攪拌機構（3）包括與攪拌釜（1）頂部套接的主動軸（31），以及用于保護組件的防護罩（4），所述主動軸（31）外設有傳動齒輪轉動的主動齒輪（32），所述主動軸（31）外設有更改旋轉方向的翻攪機構（33），所述主動軸（31）底端設有改變轉動方向的從動齒輪（34），所述從動齒輪（34）上設有連接攪拌葉片的從動軸（35）。
4.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于：所述限位機構（5）包括與攪拌釜（1）內壁連接的限位圓環（51），以及用于支撐攪拌機構（3）轉動平衡的限位槽（52）。
5.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于：所述調節組件（7）包括與萃取釜（6）外部連接的調節電機（71），以及與調節電機（71）輸出軸套設的斜齒輪（72）。
6.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于：所述抽吸機構（9）包括與限位管（8）內壁套裝的抽吸管（91），所述抽吸管（91）上設有用于調節抽吸管（91）高度的調節管（92），所述調節管（92）上設有用于轉動調節調節管（92）的轉動架（93），所述轉動架（93）上設有連通外部化工管道的回收管（94）。
7.根據權利要求3所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于:所述翻攪機構（33）包括與主動軸（31）外壁套裝的套裝軸（331），以及翻滾攪動物料的翻攪葉片（333），所述套裝軸（331）兩側上分別設有與主動齒輪（32）嚙合連接的側齒輪（332），所述套裝軸（331）外側一端設有支撐機構（334），所述主動齒輪（32）外側與從動軸（35）外側嚙合傳動。
8.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于:所述支撐機構（334）包括與套裝軸（331）軸承連接的軸承連桿（3341），以及與限位機構（5）內壁滾動嵌入的滾輪（3343），所述軸承連桿（3341）的另一端設有輪架（3342），所述滾輪（3343）安裝于輪架（3342）的內部。
9.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于:所述攪拌釜（1）底部連通有用于傳輸物料的導料管（101），所述萃取釜（6）頂部連通有用于接收導料管（101）導出物料的過料管（602），所述萃取釜（6）底部連通設有用于排出物料的排料管（603），所述萃取釜（6）上設有用于觀測萃取釜（6）內部萃取分層液面位置的觀察窗（601）。
10.根據權利要求1所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于:所述限位管（8）上設有用于平衡支撐抽吸機構（9）的平衡架（801），以及與調節組件（7）嚙合傳動的斜齒管（802），所述限位管（8）外壁設有上下調節時限位導向的限位條（803）。
11.根據權利要求10所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于:所述平衡架（801）的頂端設有內螺孔，所述內螺孔的紋路與調節管（92）的紋路相適配。
12.一種乙氧氟草醚生產廢水預處理方法,采用如權利要求1-11任意一項所述的一種乙氧氟草醚生產廢水預處理系統，其特征在于，包括以下步驟：S1：關閉導料管（101）與過料管（602）之間的連通狀態，將需要處理的工業生產廢水導入攪拌釜（1）的內部，并添加需要的萃取劑，開啟驅動電機（21），讓驅動軸（22）帶動主動軸（31）在攪拌釜（1）的內部轉動，經過主動齒輪（32）、側齒輪（332）以及從動齒輪（34）之間的嚙合傳動連接方式，使得主動軸（31）的轉動方向與從動軸（35）的同速轉動、方向相反，兩個套裝軸（331）的同速轉動、方向相反，使得主動軸（31）和從動軸（35）外設置的水平葉片能夠?qū)旌弦哼M(jìn)行攪拌處理，兩個套裝軸（331）外設置的翻攪葉片（333）能夠?qū)旌弦哼M(jìn)行翻滾攪拌，攪拌四十五分鐘，將攪拌后的混合液從導料管（101）排出；S2：開啟導料管（101）與過料管（602）之間的連通狀態，排料管（603）處于關閉狀態，讓攪拌后的混合液進入萃取釜（6）的內部，待導液完畢，關閉導料管（101）和過料管（602）之間的連通狀態，使混合液在萃取釜（6）的內部靜置分層，分離出油相和水相，油相為帶有可回收資源的混合液，水相為經過預處理之后的生產廢水；S3：通過觀察窗（601）觀察萃取釜（6）內部油相、水相的分層位置，開啟調節電機（71），讓斜齒輪（72）能夠帶動斜齒管（802）進行轉動，使得斜齒管（802）底部軸承連接的限位管（8）伸入油相的內部，讓限位管（8）底部端口靠近油相、水相的分層位置，然后再轉動轉動架（93），讓調節管（92）的轉動調整抽吸管（91）處于限位管（8）內部的位置，讓抽吸管（91）向下運動，直至抽吸管（91）的底面與油相、水相的分層位置重合；S4：開啟回收管（94）外部所連通的泵機，對萃取釜（6）內部的上層油相進行抽取操作，直至油相抽取結束，便可以停止抽吸處理，將排料管（603）開啟，對萃取釜（6）內部下層的水相進行排出收集即可。
發明內容
為了解決上述背景技術中提到的問題，本發明提供一種乙氧氟草醚生產廢水預處理系統及方法。
為了實現上述目的，本發明采用了如下技術方案：一種乙氧氟草醚生產廢水預處理系統，包括攪拌釜和萃取釜，所述攪拌釜上設有用于驅動攪拌的驅動組件，所述攪拌釜內設有用于攪動廢水反應的攪拌機構，所述萃取釜上設有用于驅動調節抽液高度的調節組件，所述萃取釜上設有輔助抽吸液體的限位管，所述限位管上連通有抽吸液體的抽吸機構。
優選地，所述驅動組件包括與攪拌釜外部連接負責轉動輸出的驅動電機，以及與驅動電機輸出軸端部連接負責傳動的驅動軸。
優選地，所述攪拌機構包括與攪拌釜頂部套接的主動軸，以及用于保護組件的防護罩，所述主動軸外設有傳動齒輪轉動的主動齒輪，所述主動軸外設有更改旋轉方向的翻攪機構，所述主動軸底端設有改變轉動方向的從動齒輪，所述從動齒輪上設有連接攪拌葉片的從動軸。
優選地，所述限位機構包括與攪拌釜內壁連接的限位圓環，以及用于支撐攪拌機構轉動平衡的限位槽。
優選地，所述調節組件包括與萃取釜外部連接的調節電機，以及與調節電機輸出軸套設的斜齒輪。
優選地，所述抽吸機構包括與限位管內壁套裝的抽吸管，所述抽吸管上軸承連接有用于調節抽吸管高度的調節管，所述調節管上設有用于轉動調節調節管的轉動架，所述轉動架上設有連通外部化工管道的回收管。
優選地，所述翻攪機構包括與主動軸外壁套裝的套裝軸，以及翻滾攪動物料的翻攪葉片，所述套裝軸兩側上分別設有與主動齒輪嚙合連接傳動的側齒輪，所述套裝軸外側一端設有用于平衡支撐攪拌機構的支撐機構，所述主動齒輪外側與從動軸外側嚙合傳動。
優選地，所述支撐機構包括與套裝軸軸承連接的軸承連桿，以及與限位機構內壁滾動嵌入的滾輪，所述軸承連桿的另一端設有輪架，所述滾輪安裝于輪架的內部。
優選地，所述攪拌釜底部連通有用于傳輸物料的導料管，所述萃取釜頂部連通有用于接收導料管導出物料的過料管，所述萃取釜底部連通設有用于排出物料的排料管，所述萃取釜上設有用于觀測萃取釜內部萃取分層液面位置的觀察窗。
優選地，所述限位管上設有用于平衡支撐抽吸機構的平衡架，以及與調節組件嚙合傳動的斜齒管，所述限位管外壁設有上下調節時限位導向的限位條。
優選地，所述平衡架的頂端設有內螺孔，所述內螺孔的紋路與調節管的紋路相適配。
一種乙氧氟草醚生產廢水預處理方法，包括以下步驟：S1：關閉導料管與過料管之間的連通狀態，將需要處理的工業生產廢水導入攪拌釜的內部，并添加需要的萃取劑，開啟驅動電機，讓驅動軸帶動主動軸在攪拌釜的內部轉動，經過主動齒輪、側齒輪以及從動齒輪之間的嚙合傳動連接方式，使得主動軸的轉動方向與從動軸的同速轉動、方向相反，兩個套裝軸的同速轉動、方向相反，使得主動軸和從動軸外設置的水平葉片能夠?qū)旌弦哼M(jìn)行攪拌處理，兩個套裝軸外設置的翻攪葉片能夠?qū)旌弦哼M(jìn)行翻滾攪拌，攪拌四十五分鐘，將攪拌后的混合液從導料管排出；S2：開啟導料管與過料管之間的連通狀態，關閉排料管的開啟狀態，讓攪拌后的混合液進入萃取釜的內部，待導液完畢，關閉導料管和過料管之間的連通狀態，使混合液在萃取釜的內部靜置分層，分離出油相和水相，油相為帶有可回收資源的混合液，水相為經過預處理之后的生產廢水；S3：通過觀察窗觀察萃取釜內部油相、水相的分層位置，開啟調節電機，讓斜齒輪能夠帶動斜齒管進行轉動，使得斜齒管底部軸承連接的限位管伸入油相的內部，讓限位管底部端口靠近油相、水相的分層位置，然后再轉動轉動架，讓調節管的轉動調整抽吸管處于限位管內部的位置，讓抽吸管向下運動，直至抽吸管的底面與油相、水相的分層位置重合；S4：開啟回收管外部所連通的泵機，對萃取釜內部的上層油相進行抽取操作，直至油相抽取結束，便可以停止抽吸處理，將排料管開啟，對萃取釜內部下層的水相進行排出收集即可。
與現有技術相比，本發明的有益效果是：1、通過攪拌釜和萃取釜的設置，對攪拌和萃取進行分離操作，根據攪拌機構的內部組件配合，解決了攪拌轉動導致液體出現旋渦影響混合狀態的問題，使得物料的混合攪動更加迅速且徹底。
2、利用調節組件、限位管和抽吸機構的設置，讓萃取釜內部分層的油相水相進行分布排出，先抽取上層油相再排出下層水相，讓油相內不會混合進水相，使得廢水中回收的更加純凈。
綜上，本發明克服了現有技術的不足，設計合理，結構緊湊，解決混合物在萃取過程中出現再度混合的情況，具有較高的社會使用價值和應用前景。
（發明人：蔡小林;段春虎;徐海春）
