公布日：2023.11.17
申請日：2023.09.19
分類號：B01D36/04(2006.01)I;B01D35/16(2006.01)I
摘要
本發明公開了一種石化廢污水的懸浮物處理裝置，屬于石化石化廢污水處理技術領域。包括處理筒，處理筒內水平設置有分隔板，分隔板將處理筒的內部分成上腔體和下腔體，上腔體的頂部設置有進料口，分隔板上設置有通槽，上腔體的內頂面上設置有推動氣缸，推動氣缸的活塞桿上設置有與通槽相適配的密封盤，下腔體內設置有攪拌處理組件，攪拌處理組件包括轉動設置在下腔體靠近通槽端內壁上的轉動筒，轉動筒的外部固定套設有從動齒輪，轉動筒的一側設置有攪拌電機，攪拌電機的輸出軸上設置有主動齒輪，轉動筒遠離通槽的一端設置有排撈組件，下腔體的底部設置有出料口。本發明具有可提高對石化廢污水中的絮狀物的收集處理效果等優點。
權利要求書

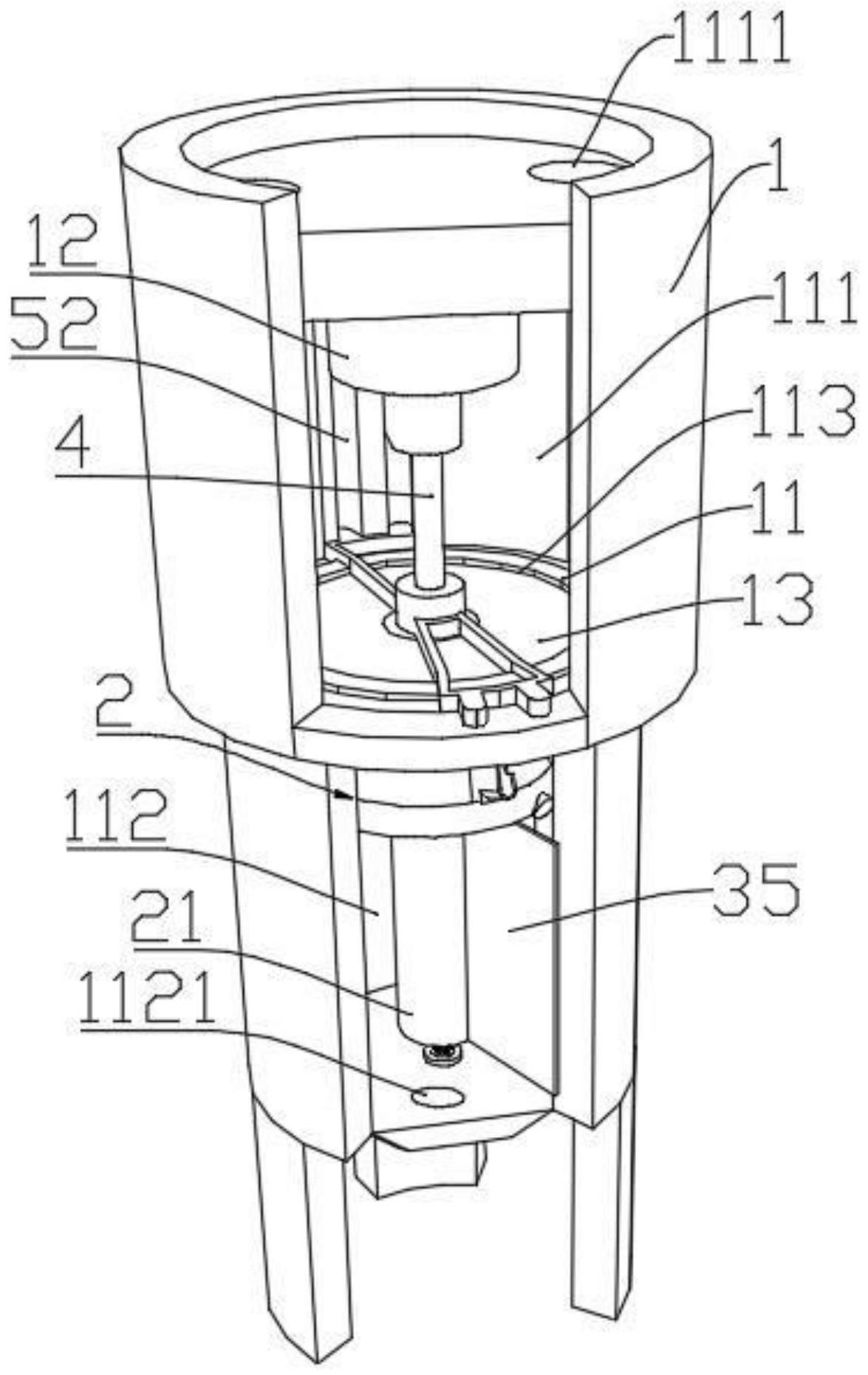

1.一種石化廢污水的懸浮物處理裝置，其特征在于，包括處理筒（1），處理筒（1）內水平設置有分隔板（11），分隔板（11）將處理筒（1）的內部分成上腔體（111）和下腔體（112），上腔體（111）的頂部設置有進料口（1111），分隔板（11）上設置有通槽（113），上腔體（111）和下腔體（112）通過通槽（113）相連通，上腔體（111）的內頂面上設置有推動氣缸（12），推動氣缸（12）的活塞桿上設置有與通槽（113）相適配的密封盤（13），密封盤（13）活動設置在通槽（113）內，下腔體（112）內設置有攪拌處理組件（2），攪拌處理組件（2）包括轉動設置在下腔體（112）靠近通槽（113）端內壁上的轉動筒（21），轉動筒（21）的外部固定套設有從動齒輪（22），轉動筒（21）的一側設置有攪拌電機（23），攪拌電機（23）的輸出軸上設置有主動齒輪（24），主動齒輪（24）與從動齒輪（22）相嚙合，轉動筒（21）遠離通槽（113）的一端設置有排撈組件（3），下腔體（112）的底部設置有出料口（1121）。
2.如權利要求1所述的一種石化廢污水的懸浮物處理裝置，其特征在于，推動氣缸（12）的活塞桿上同軸固定設置有推桿（4），推桿（4）遠離推動氣缸（12）一端固定貫穿密封盤（13）至轉動筒（21）內，推桿（4）的外周壁上沿周向均布多個加強桿（5），加強桿（5）與密封盤（13）之間固定連接，加強桿（5）遠離推桿（4）的一端設置有滑塊（51），上腔體（111）的內壁上設置有滑塊（51）一一對應的滑槽（52），滑塊（51）分別滑動設置在對應位置的滑槽（52）內。
3.如權利要求1所述的一種石化廢污水的懸浮物處理裝置，其特征在于，排撈組件（3）包括固定套設在轉動筒（21）外部的圓臺體（31），圓臺體（31）底部的直徑大于圓臺體（31）頂部的直徑，圓臺體（31）的內部為篩網狀結構，圓臺體（31）的外周壁上沿周向設置有多個刮板（32），圓臺體（31）底部的外圓周壁上固定套設有吸附圓環管（33），吸附圓環管（33）的外周壁上沿周向均布多個吸附管（34），吸附管（34）均朝向下腔體（112）的內壁方向，圓臺體（31）內設置有水泵，水泵的進水口與吸附圓環管（33）相連接，水泵的出水口設置在圓臺體（31）的內部，轉動筒（21）遠離圓臺體（31）一端的外周壁上沿周向均布多個撈板（35）。
4.如權利要求3所述的一種石化廢污水的懸浮物處理裝置，其特征在于，刮板（32）為中空狀結構，刮板（32）靠近圓臺體（31）的一端為開口狀，刮板（32）的開口端與下腔體（112）的內壁相抵觸，且刮板（32）的開口端上設置有集灰槽（321）。
5.如權利要求4所述的一種石化廢污水的懸浮物處理裝置，其特征在于，刮板（32）傾斜設置在圓臺體（31）的外周壁上，刮板（32）遠離圓臺體（31）的一端至圓臺體（31）底部的距離大于刮板（32）靠近圓臺體（31）的一端至圓臺體（31）底部的距離。
6.如權利要求3所述的一種石化廢污水的懸浮物處理裝置，其特征在于，撈板（35）的底部設置有開口槽（351），開口槽（351）的一端設置有帶扭簧的轉軸（352），帶扭簧的轉軸（352）上固定設置有兩個弧形刮板（353），且兩個弧形刮板（353）之間的角度為90度，下腔體（112）內的底面上設置有螺旋狀阻板（6），螺旋狀阻板（6）上設置有缺口（61），兩個弧形刮板（353）弧形開口的一端均固定設置在帶扭簧的轉軸（352）上，其中一個弧形刮板（353）的弧形開口的另一端與螺旋狀阻板（6）相抵觸。
7.如權利要求1所述的一種石化廢污水的懸浮物處理裝置，其特征在于，下腔體（112）的底部設置有封閉氣缸，封閉氣缸的活塞桿上設置有與出料口（1121）形狀大小均相適配的塞柱，且塞柱活動設置在出料口（1121）內。
發明內容
針對上述存在的技術不足，本發明的目的是提供一種石化廢污水的懸浮物處理裝置，具有可提高對石化廢污水中的絮狀物的收集處理效果等優點。
為解決上述技術問題，本發明采用如下技術方案：本發明提供一種石化廢污水的懸浮物處理裝置，包括處理筒，處理筒內水平設置有分隔板，分隔板將處理筒的內部分成上腔體和下腔體，上腔體的頂部設置有進料口，分隔板上設置有通槽，上腔體和下腔體通過通槽相連通，上腔體的內頂面上設置有推動氣缸，推動氣缸的活塞桿上設置有與通槽相適配的密封盤，密封盤活動設置在通槽內，下腔體內設置有攪拌處理組件，攪拌處理組件包括轉動設置在下腔體靠近通槽端內壁上的轉動筒，轉動筒的外部固定套設有從動齒輪，轉動筒的一側設置有攪拌電機，攪拌電機的輸出軸上設置有主動齒輪，主動齒輪與從動齒輪相嚙合，轉動筒遠離通槽的一端設置有排撈組件，下腔體的底部設置有出料口。
優選地，所述推動氣缸的活塞桿上同軸固定設置有推桿，推桿遠離推動氣缸一端固定貫穿密封盤至轉動筒內，推桿的外周壁上沿周向均布多個加強桿，加強桿與密封盤之間固定連接，加強桿遠離推桿的一端設置有滑塊，上腔體的內壁上設置有滑塊一一對應的滑槽，滑塊分別滑動設置在對應位置的滑槽內，推動氣缸帶動密封盤根據處理的需要，實現對通槽的密封與否。
優選地，所述排撈組件包括固定套設在轉動筒外部的圓臺體，圓臺體底部的直徑大于圓臺體頂部的直徑，圓臺體的內部為篩網狀結構，圓臺體的外周壁上沿周向設置有多個刮板，圓臺體底部的外圓周壁上固定套設有吸附圓環管，吸附圓環管的外周壁上沿周向均布多個吸附管，吸附管均朝向下腔體的內壁方向，圓臺體內設置有水泵，水泵的進水口與吸附圓環管相連接，水泵的出水口設置在圓臺體的內部，轉動筒遠離圓臺體一端的外周壁上沿周向均布多個撈板，刮板可刮除下腔體的內壁上粘附的懸浮物雜質，同時石化廢污水通過吸附管和吸附圓環管被吸附至圓臺體內，經過圓臺體的內部篩網狀結構進行過濾，使得石化廢污水中的絮狀物留存在圓臺體的內部，石化廢污水排出。
優選地，所述刮板為中空狀結構，刮板靠近圓臺體的一端為開口狀，刮板的開口端與下腔體的內壁相抵觸，且刮板的開口端上設置有集灰槽，刮板的開口端可刮除下腔體的內壁上粘附的懸浮物，同時也便于懸浮物通過刮板開口端上的集灰槽進入至刮板內積存。
優選地，所述刮板傾斜設置在圓臺體的外周壁上，刮板遠離圓臺體的一端至圓臺體底部的距離大于刮板靠近圓臺體的一端至圓臺體底部的距離，便于懸浮物通過刮板開口端上的集灰槽進入至刮板內積存。
優選地，所述撈板的底部設置有開口槽，開口槽的一端設置有帶扭簧的轉軸，帶扭簧的轉軸上固定設置有兩個弧形刮板，且兩個弧形刮板之間的角度為90度，下腔體內的底面上設置有螺旋狀阻板，螺旋狀阻板上設置有缺口，兩個弧形刮板弧形開口的一端均固定設置在帶扭簧的轉軸上，其中一個弧形刮板的弧形開口的另一端與螺旋狀阻板相抵觸，轉動筒帶動撈板轉動，可通過其中一個弧形刮板將落至螺旋狀阻板上的沉淀物刮動，當移動至缺口位置處時，在帶扭簧的轉軸的作用下翻轉，進而可使得弧形刮板將沉淀物刮起，同時另一個弧形刮板翻轉使得其弧形開口的另一端與螺旋狀阻板相抵觸，可繼續進行對落至螺旋狀阻板上的沉淀物進行刮動。
優選地，所述下腔體的底部設置有封閉氣缸，封閉氣缸的活塞桿上設置有與出料口形狀大小均相適配的塞柱，且塞柱活動設置在出料口內，便于通過封閉氣缸帶動塞柱控制出料口的開合，實現將處理筒內處理后的石化廢污水排出。
本發明的有益效果在于：1、本發明通過分隔板將處理筒的內部分成上腔體和下腔體，以及在動氣缸推動密封盤實現通槽開合的作用下，可實現石化廢污水定量從上腔體進入至下腔體內完成處理作業，即通過定量流水作業進行處理，避免了處理后的石化廢污水與未處理的石化廢污水之間出現混合現象，提高了處理的效率和處理效果；同時在圓臺體內設置有水泵，使得石化廢污水在處理過程中的流動時會有一定的壓力，因而可避免或減少圓臺體內出現堵塞現象。
2、攪拌處理組件中刮板的設置，便于刮板的開口端可刮除下腔體的內壁上粘附的懸浮物，同時也便于懸浮物通過刮板開口端上的集灰槽進入至刮板內積存，從而可減少下腔體內積存的懸浮物。
3、撈板的設置，可通過兩個弧形刮板逐一對落至螺旋狀阻板上的沉淀物進行刮動收集，從而有利于提高對石化廢污水的處理效果。
（發明人：閆瞇瞇;史芹芹;梁夢宇;季欠欠）
