公布日：2023.04.07
申請日：2023.03.10
分類號：C02F1/24(2023.01)I;C02F1/48(2023.01)I;C02F1/72(2023.01)I;C02F1/78(2023.01)I;H01F1/01(2006.01)I;H01F41/02(2006.01)I;C02F103/34(2006.01)N
摘要
本發明公開了一種發酵類抗生素生產廢水預處理系統，包括桶體、納米磁性材料儲罐、進氣機構、除渣機構以及電磁板。通過在氣浮桶頂部浮渣刮除處的上方設置電磁板，在電磁力和氣泡的雙重作用下提高渣聚物的上浮速率，大大縮短了懸浮物停留時間，提高氣浮效果。還通過在氣浮桶外側設置有間斷式通電產生磁力的旋轉電磁弧板，搭配氣浮桶內壁的導流凸起，進一步提高了高分散性納米磁性材料在氣浮桶內的分散程度，提高了藥劑、浮渣、氣泡的有效接觸。通過旋轉式溶氣釋放盤產生微納米臭氧氣泡，并利用臭氧的強氧化性和納米磁性材料的催化氧化作用，實現廢水中COD的高效去除。
權利要求書
1.一種發酵類抗生素生產廢水預處理系統，其特征在于：該系統包括桶體（1）、納米磁性材料儲罐（2）、進氣機構（3）、除渣機構（4）以及電磁板（5）；所述桶體（1）為上方敞口式設計，廢水進水管道（L1）與開設在桶體（1）側壁下部的進料口相連通；所述納米磁性材料儲罐（2）的出料口通過加藥管道（L2）連通至廢水進水管道（L1）；所述進氣機構（3）通過進氣管（L3）與開設在桶體（1）底壁上的進氣口相連通；所述除渣機構（4）設置在桶體（1）的上方敞口處；所述電磁板（5）設置在除渣機構（4）的上方；所述納米磁性材料儲罐（2）、進氣機構（3）、除渣機構（4）、電磁板（5）分別獨立地與控制柜（6）通過電路相連；該系統還包括有旋轉電磁弧板（9）；所述旋轉電磁弧板（9）通過傳動軌道環（10）設置在桶體（1）的桶壁外側，在傳動軌道環（10）的作用下，旋轉電磁弧板（9）在桶體（1）的外周進行圓周運動；該系統還包括有導流凸起（11），所述導流凸起（11）設置在與旋轉電磁弧板（9）相對應的桶體（1）的內壁上；所述導流凸起（11）的一端與桶體（1）的內壁表面齊平，其另一端向桶體（1）的中心方向凸起，所述導流凸起（11）的薄端至其凸起端的方向與旋轉電磁弧板（9）的旋轉方向相同；所述納米磁性材料為Ni@Ti納米復合纖維材料，該Ni@Ti納米復合纖維材料是通過以下方法制備獲得的：將亞麻纖維與鎳鹽混合研磨后于氮氣氛圍下進行一次煅燒處理獲得磁性鎳材微粒；然后在水浴條件下將磁性鎳材微粒與熔融的硬脂酸進行混合后再在恒溫超聲攪拌條件下與鈦酸四正丁酯-乙醇溶液進行混合，混合均勻后進行二次煅燒處理并冷卻至室溫后獲得煅燒料；將煅燒料與甲基甘氨酸二乙酸三鈉混合，然后再加入乙醇和椰油酰胺丙基甜菜堿進行混合研磨處理，經固液分離、干燥和磁分離收集后獲得粒徑大小為10-50nm的Ni@Ti納米復合纖維材料。
2.根據權利要求1所述的預處理系統，其特征在于：該系統還包括有定量給料器（7）和預混器（8）；所述定量給料器（7）設置在加藥管道（L2）上；所述預混器（8）設置在廢水進水管道（L1）與加藥管道（L2）的交接處，并同時與廢水進水管道（L1）和加藥管道（L2）相連通；所述定量給料器（7）、預混器（8）分別獨立地與控制柜（6）通過電路相連。
3.根據權利要求2所述的預處理系統，其特征在于：所述進氣機構（3）包括臭氧發生器（301）、溶氣罐（302）以及溶氣釋放盤（303）；所述臭氧發生器（301）通過輸氣管（L4）與溶氣罐（302）的進氣口相連通；溶氣罐（302）的排氣口通過進氣管（L3）與溶氣釋放盤（303）相連通；所述溶氣釋放盤（303）設置在桶體（1）內腔的底部，并通過支撐轉軸（304）與桶體（1）的底板相連接；溶氣釋放盤（303）的上表面還開設有與其內腔相連通的氣孔（305）。
4.根據權利要求3所述的預處理系統，其特征在于：所述除渣機構（4）包括傳動輪（401）、皮帶（402）、浮渣刮板（403）以及浮渣導流槽（404）；兩個所述傳動輪（401）分別設置在桶體（1）敞口的上方兩側，兩個所述傳動輪（401）之間通過皮帶（402）相連接；若干個所述浮渣刮板（403）垂直設置在皮帶（402）的外表面上；所述浮渣導流槽（404）設置在位于浮渣刮板（403）刮料方向上的桶體（1）側壁頂端外部；所述浮渣刮板（403）包括固定實板（4031）和網孔刮板（4032），固定實板（4031）的一端棱邊與皮帶（402）相連接，其另一端棱邊與網孔刮板（4032）的棱邊相連接。
5.根據權利要求1所述的預處理系統，其特征在于：該系統包括有多個所述旋轉電磁弧板（9），多個所述旋轉電磁弧板（9）沿桶體（1）的圓周方向均勻分布設置；和/或該系統包括有多個所述導流凸起（11），多個所述導流凸起（11）沿桶體（1）的圓周方向均勻分布設置；在豎直方向上，電磁弧板（9）的高度與導流凸起（11）的高度相同。
6.根據權利要求5所述的預處理系統，其特征在于：桶體（1）的外部自上而下設置有多個所述傳動軌道環（10），多個所述傳動軌道環（10）均獨立地與控制柜（6）通過電路相連，每個傳動軌道環（10）上均設置有多個所述旋轉電磁弧板（9），每個傳動軌道環（10）所對應位置的桶體（1）內壁上均對應設置有一圈導流凸起（11）；所述傳動軌道環（10）為間斷式通電環，即任意一個旋轉電磁弧板（9）在傳動軌道環（10）上旋轉時，當旋轉電磁弧板（9）途徑導流凸起（11）所對應的傳動軌道環（10）的弧段時通電而產生磁力，反之則不通電且無磁力產生；在豎直方向上，任意相鄰的兩圈導流凸起（11）中相鄰的兩個導流凸起（11）之間呈上下對齊設置或呈上下交錯設置；在豎直方向上，相同傳動軌道環（10）上的旋轉電磁弧板（9）通電時產生的磁力相同；不同傳動軌道環（10）上的旋轉電磁弧板（9）通電時產生的磁力自上而下依次減小。
7.根據權利要求1-6中任一項所述的預處理系統，其特征在于：該系統還包括有超聲波發生器（12），所述超聲波發生器（12）設置在桶體（1）的內腔下部側壁上；和/或該系統還包括有溢流截止閥（13）和排空閥（14），所述溢流截止閥（13）和排空閥（14）均設置在桶體（1）的側壁下部，并且溢流截止閥（13）的位置高度高于排空閥（14）的位置高度；在桶體（1）內部，溢流截止閥（13）的溢流口處還設置有擋渣弧板（15）；和/或所述控制柜（6）為PLC控制柜。
8.根據權利要求1所述的預處理系統，其特征在于：所述鎳鹽為硝酸鎳，亞麻纖維與硝酸鎳的混合質量比為10-30:1；一次煅燒的溫度為300-500℃，一次煅燒的時間為1-4h；所述水浴的溫度為50-80℃；磁性鎳材微粒與硬脂酸的固液質量比為1:1-3，磁性鎳材微粒與鈦酸四正丁酯-乙醇的固液比為1:2-5，其中鈦酸四正丁酯與乙醇的混合體積比為1:5-10；二次煅燒的溫度為500-700℃，二次煅燒的時間為3-5h；所述甲基甘氨酸二乙酸三鈉的加入量為煅燒料總質量的1-5wt%；煅燒料與乙醇的固液比為1:1-2；椰油酰胺丙基甜菜堿的加入量為煅燒料總質量的0.1-1wt%；干燥溫度為40-50℃。
發明內容
針對現有技術中，對于高懸浮物含量和高COD抗生素生產廢水的處理存在廢水中懸浮物和COD的去除效果均不理想的問題，本發明專門提供了一種將磁分離技術與氣浮技術相結合的發酵類抗生素生產廢水預處理系統，即通過在氣浮桶頂部浮渣刮除處的上方設置電磁板，通過電磁力提高包裹有納米磁性材料的懸浮氣泡的上浮速率，大大縮短了懸浮物停留時間，提高氣浮效果。
此外，還通過在氣浮桶外側設置有間斷式通電產生磁力的旋轉電磁弧板，搭配氣浮桶內壁上沿旋轉電磁弧板旋轉方向凸起高度逐漸增大的導流凸起，進一步提高了高分散性納米磁性材料在氣浮桶內的分散程度，并且在間斷式旋轉磁力和納米磁性材料的協同作用下，使得桶內的浮渣旋轉上浮，提高了藥劑、浮渣、氣泡的有效接觸。
進一步地，還在氣浮桶底設有旋轉式溶氣釋放盤將臭氧輸送至廢水中，一方面起到將懸浮物包裹上浮的作用，另一方面利用臭氧的強氧化性降解COD，并在納米磁性材料的催化氧化作用下，進一步提高臭氧氧化COD的效率和降解率。
為實現上述目的，本發明所采用的技術方案具體如下所述：

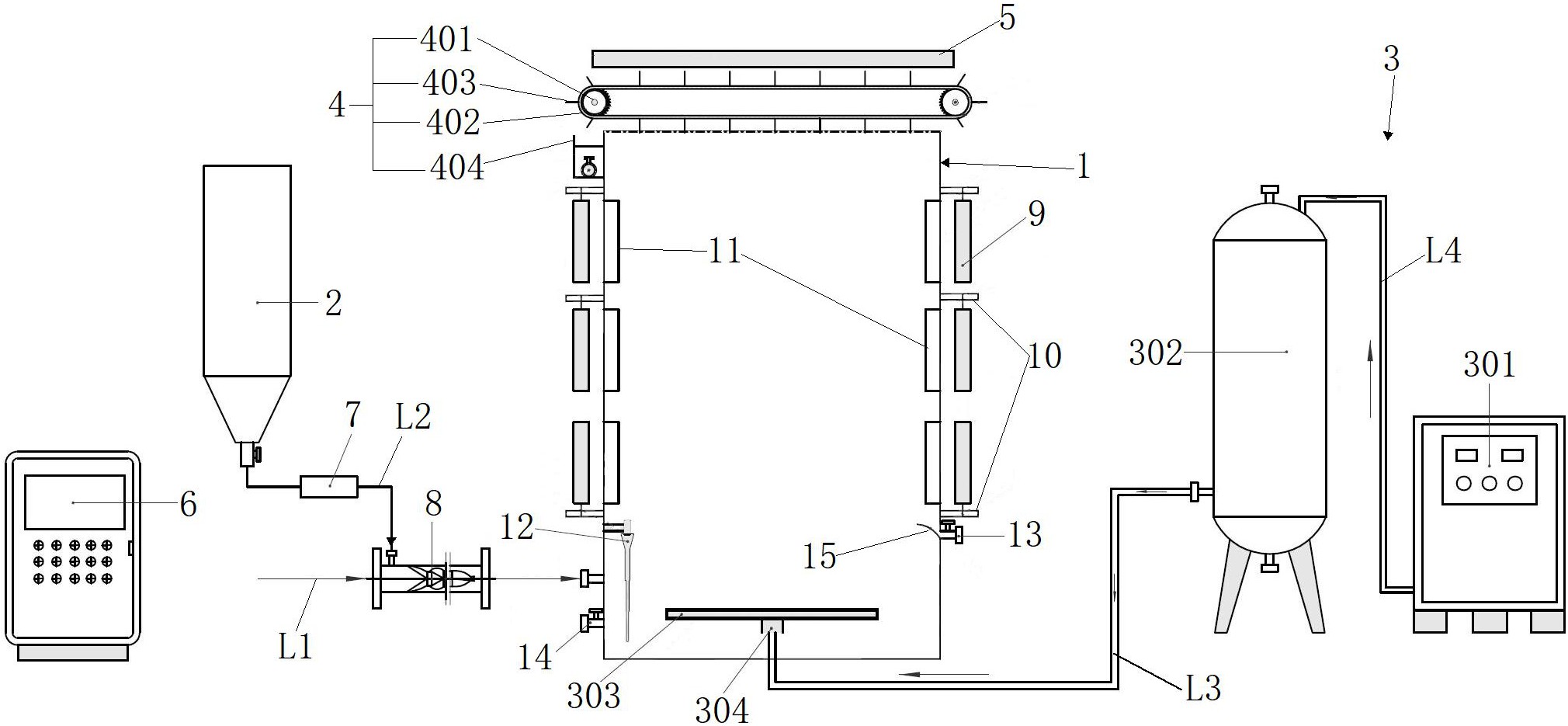

一種發酵類抗生素生產廢水預處理系統，該系統包括桶體、納米磁性材料儲罐、進氣機構、除渣機構以及電磁板。所述桶體為上方敞口式設計，廢水進水管道與開設在桶體側壁下部的進料口相連通。所述納米磁性材料儲罐的出料口通過加藥管道連通至廢水進水管道。所述進氣機構通過進氣管與開設在桶體底壁上的進氣口相連通。所述除渣機構設置在桶體的上方敞口處。所述電磁板設在桶體的上方敞口處，并位于除渣機構的上方。所述納米磁性材料儲罐、進氣機構、除渣機構、電磁板分別獨立地與控制柜電性相連（即通過電路相連）。
作為優選，該系統還包括有定量給料器和預混器。所述定量給料器設置在加藥管道上。所述預混器設置在廢水進水管道與加藥管道的交接處，并同時與廢水進水管道和加藥管道相連通。所述定量給料器、預混器分別獨立地與控制柜電性相連。
作為優選，所述進氣機構包括臭氧發生器、溶氣罐以及溶氣釋放盤。所述臭氧發生器通過輸氣管與溶氣罐的進氣口相連通。溶氣罐的排氣口通過進氣管與溶氣釋放盤相連通。所述溶氣釋放盤設置在桶體內腔的底部，并通過支撐轉軸與桶體的底板相連接。溶氣釋放盤的上表面上還開設有與其內腔相連通的氣孔。
作為優選，所述除渣機構包括傳動輪、皮帶、浮渣刮板以及浮渣導流槽。兩個所述傳動輪分別設置在桶體敞口的上方兩側，兩個所述傳動輪之間通過皮帶相連接。若干個所述浮渣刮板垂直設置在皮帶的外表面上。所述浮渣導流槽設置在位于浮渣刮板刮料方向上的桶體側壁頂端外部。所述浮渣刮板包括固定實板和網孔刮板，固定實板的一端棱邊與皮帶相連接，其另一端棱邊與網孔刮板的棱邊相連接。
作為優選，該系統還包括有旋轉電磁弧板。所述旋轉電磁弧板通過傳動軌道環設置在桶體的桶壁外側，在傳動軌道環的作用下，旋轉電磁弧板在桶體的外周進行圓周運動。
作為優選，該系統還包括有導流凸起，所述導流凸起設置在與旋轉電磁弧板相對應的桶體的內壁上。所述導流凸起的一端與桶體的內壁表面齊平，其另一端向桶體的中心方向凸起，所述導流凸起的薄端至其凸起端的方向與旋轉電磁弧板的旋轉方向相同。
作為優選，該系統包括有多個所述旋轉電磁弧板，多個所述旋轉電磁弧板沿桶體的圓周方向均勻分布設置。
作為優選，該系統包括有多個所述導流凸起，多個所述導流凸起沿桶體的圓周方向均勻分布設置。
作為優選，在豎直方向上，電磁弧板的高度與導流凸起的高度相同。
作為優選，桶體的外部自上而下設置有多個所述傳動軌道環，多個所述傳動軌道環均獨立地與控制柜電性相連，每個傳動軌道環上均設置有多個所述旋轉電磁弧板，每個傳動軌道環所對應位置的桶體內壁上均對應設置有一圈導流凸起。所述傳動軌道環為間斷式通電環，即任意一個旋轉電磁弧板在傳動軌道環上旋轉時，當旋轉電磁弧板途徑導流凸起所對應的傳動軌道環的弧段時通電而產生磁力，反之則不通電且無磁力產生。
作為優選，在豎直方向上，任意相鄰的兩圈導流凸起中相鄰的兩個導流凸起之間呈上下對齊設置或呈上下交錯設置。
作為優選，在豎直方向上，相同傳動軌道環上的旋轉電磁弧板通電時產生的磁力相同。不同傳動軌道環上的旋轉電磁弧板通電時產生的磁力自上而下依次減小。
作為優選，該系統還包括有超聲波發生器，所述超聲波發生器設置在桶體的內腔下部側壁上。
作為優選，該系統還包括有溢流截止閥和排空閥，所述溢流截止閥和排空閥均設置在桶體的側壁下部，并且溢流截止閥的位置高度高于排空閥的位置高度。在桶體內部，溢流截止閥的溢流口處還設置有擋渣弧板。
作為優選，所述控制柜為PLC控制柜（也可以是其他具有數據分析、反饋調節控制的現有控制設備。需要說明的是，本系統的控制柜連接有能源動力裝置，可為控制柜本身以及系統中其他需電部件提供所需動力）。
作為優選，所述納米磁性材料為Ni@Ti納米復合纖維材料，該Ni@Ti納米復合纖維材料是通過以下方法制備獲得的：將亞麻纖維與鎳鹽混合研磨后于氮氣氛圍下進行一次煅燒處理獲得磁性鎳材微粒。然后在水浴條件下將磁性鎳材微粒與熔融的硬脂酸進行混合后再在恒溫超聲攪拌條件下與鈦酸四正丁酯-乙醇溶液進行混合，混合均勻后進行二次煅燒處理獲得煅燒料。將煅燒料與甲基甘氨酸二乙酸三鈉混合，然后再加入乙醇和椰油酰胺丙基甜菜堿進行混合研磨處理，經固液分離、干燥和磁分離收集后獲得粒徑大小為10-50nm的Ni@Ti納米復合纖維材料。
作為優選，所述鎳鹽為硝酸鎳，亞麻纖維與硝酸鎳的混合質量比為10-30:1。一次煅燒的溫度為300-500℃，一次煅燒的時間為1-4h。
作為優選，所述水浴的溫度為50-80℃。磁性鎳材微粒與硬脂酸的固液質量比為1:1-3，磁性鎳材微粒與鈦酸四正丁酯-乙醇的固液比為1:2-5，其中鈦酸四正丁酯與乙醇的混合體積比為1:5-10。二次煅燒的溫度為500-700℃，二次煅燒的時間為3-5h。
作為優選，所述甲基甘氨酸二乙酸三鈉的加入量為煅燒料總質量的1-5wt%。煅燒料與乙醇的固液比為1:1-2。椰油酰胺丙基甜菜堿的加入量為煅燒料總質量的0.1-1wt%。干燥溫度為40-50℃。
在現有技術中，常采用稀釋的方法降低廢水中COD含量以適應后續深度處理工藝，進一步導致各生產企業實際處理廢水量大幅增加，進而導致企業成本增大。缺少對高濃度難降解發酵類抗生素生產廢水（懸浮物含量高達10000~23000mg/L、COD高達5000~80000mg/L）的配套預處理設備及相應的預處理工藝。針對此類廢水，現有技術中僅靠單一的物理法和化學法難以使處理后的廢水達到排放標準，而效果較好的生物處理法也主要適用于COD含量10000mg/L以下的廢水，往往需要稀釋或結合其他工藝進行預處理以降低廢水中的COD。且當體系中懸浮物過高將使菌膠團松散、細碎，造成活性污泥流失，增加剩余活性污泥的排放量，縮短活性污泥的泥齡，既不能保證生化后出水懸浮物達標，又使COD的去除能力大幅度下降。此外采用混凝沉淀工藝往往需要大量的混凝劑，過量混凝劑的使用會對微生物產生毒性，導致COD代謝能力降低，不利于生化反應的進行。而單純的氣浮法僅適用于比重較小的懸浮物，對比重相對較大的懸浮物去除效果及效率較差，且僅靠氣泡浮力上浮，導致懸浮物停留時間長，影響其處理能力。也就是說，對于高濃度難降解發酵類抗生素生產廢水，現有技術對廢水中懸浮物和COD的去除效果均不理想，無法滿足相應的排放標準。
在本發明中，所述發酵類抗生素生產廢水預處理系統包括桶體、納米磁性材料儲罐、進氣機構、除渣機構以及電磁板。納米磁性材料儲罐用于項桶體內部投加質地較輕的高分散性的Ni@Ti納米復合纖維材料，用于在廢水中與懸浮物和氣泡相結合，進而使得懸浮物具有磁性的同時能夠快速穩定聚合成一定粒徑大小。進氣機構從桶體底部輸送臭氧產生氣泡，在臭氧和磁性材料的催化作用下，快速催化降解廢水的COD。電磁板設置在桶體上方并持續產生磁力，通過上方磁力和起泡的雙重作用，使得包裹有納米磁性材料的懸浮物氣泡聚合體能夠快速上浮，大大縮短了懸浮物停留時間，提高氣浮效果。廢水中懸浮物和納米磁性材料被微納米氣泡包裹并在磁場作用下快速上浮，利用浮渣刮板將表面浮渣刮至浮渣導流槽排出，實現懸浮物與水的分離。且廢水中的COD在臭氧氧化和藥劑催化氧化的作用下得到大幅高效降解，從而滿足后續深度處理要求。也就是說，在外加磁力的作用下，氣泡所能帶動的懸浮物聚合體的體積和質量明顯得到提高，浮渣去除效率和效果得到極大的改善。同時，在納米磁性材料的作用下，懸浮物直至被出渣機構刮除氣浮桶也始終團聚在一起，極大的降低了廢水中浮渣的殘留（無需中途過濾取出磁性材料，避免過濾過程中懸浮物的二次分散以及降低了后續氣泡對懸浮物的上浮效果，此外氣浮中途即回收磁性材料還會增大設備投入成本和增加工序難度，降低廢水預處理效率），有力的保證了預處理后廢水的水質，降低了后續深度處理的難度。
在本發明中，納米磁性材料儲罐是通過定量給料器和預混器實現廢水中納米磁性材料的添加的。其中定量給料器設置在加藥管道上。預混器同時與廢水進水管道和加藥管道相連通。在控制柜的監控調節下，根據廢水水質的變化，調至每次納米磁性材料的添加量。即控制柜通過定量給料器將高分散性的Ni@Ti納米復合纖維材料投加至管道預混器內，利用預混器將藥劑與廢水進行初步混合后再通入至氣浮桶內，通過進料廢水的流動性初步實現藥劑在廢水中的分散效果，提高其與廢水中懸浮物的接觸吸附效果。
在本發明中，進氣機構包括臭氧發生器、溶氣罐以及溶氣釋放盤，三者之間依次通過管道串聯接通。其中，所述溶氣釋放盤為設置在桶體內腔的底部、具有一定空腔的圓盤結構，并通過支撐轉軸（單獨連接有電機或由控制柜調節輸送能源）與桶體的底板相連接，在支撐轉軸的作用下，溶氣釋放盤在桶體內腔底部進行自旋轉運動。溶氣釋放盤的上表面上還開設有與其內腔相連通的氣孔。溶氣釋放盤自旋轉過程中，輸送至其內腔內的臭氧氣體通過其表面密布的氣孔源源不斷地釋放至廢水中形成微納米氣泡，利于增大其分散性從而對懸浮物進行包裹，并帶動懸浮物上浮的同時氧化降解廢中的COD。此外還可利用其旋轉作用使廢水產生攪拌作用，進一步提高藥劑、氣泡、懸浮物三者的有效接觸。
在本發明中，所述除渣機構包括傳動輪、皮帶、浮渣刮板以及浮渣導流槽。當懸浮物、氣泡和納米磁性材料混合而成的浮渣浮至氣浮桶的上方敞口處后，在兩個傳動輪的作用下，垂直設置在皮帶上的浮渣刮板將漂浮的浮渣刮落至浮渣導流槽內，進而實現浮渣和廢水的分離。渣刮板包括固定實板和網孔刮板，在浮渣刮除過程中，網孔狀結構的刮板能夠大幅提高有效浮渣的刮除率，降低浮渣含水量，進而降低浮渣后續處理量。
在本發明中，在氣浮桶的外部還設置有旋轉電磁弧板。所述旋轉電磁弧板通過傳動軌道環設置在桶體的桶壁外側，傳動軌道環沿桶體的周向套接在桶體外周。旋轉電磁弧板可在傳動軌道環上進行圓周運動。通過在桶體外部設置旋轉電磁弧板，進而在桶體的圓周方向上產生旋轉移動的磁力，在該旋轉移動磁力的作用下，桶體內的磁性渣聚物（由廢水原本的懸浮物、納米磁性材料、臭氧氣泡共同構成）在桶內旋轉移動上浮，有利于提高藥劑、浮渣、氣泡的有效接觸。
在本發明中，在氣浮桶的內壁上還設置有導流凸起，該導流凸起的一端與桶體的內壁表面齊平，其另一端沿著旋轉電磁弧板的旋轉方向凸起高度逐漸增大（朝向桶體的中心方向凸起）。導流凸起設置的位置與旋轉電磁弧板的位置相對應。導流凸起的設計可以使得被旋轉磁力吸引至桶內壁處的磁性渣聚物再次回到水體中，即可以有效避免磁性渣聚物在桶體內壁表面的聚集，同時使得磁性渣聚物活動水平方向的作用力，能夠進一步提高藥劑、浮渣、氣泡的有效接觸。
在本發明中，傳動軌道環上的旋轉電磁弧板的數量可以設置有多個（沿周向均勻分布設置）。此外在桶體內壁對應位置也即可設置有多個導流凸起（同樣在周向均勻分布設置），導流凸起的數量和旋轉電磁弧板的數量可相同或不同（優選為二者數量相同，且一一對應設置）。需要說明的是，電磁弧板在豎直方向上的高度與導流凸起在豎直方向上的高度一般相同較佳。
在本發明中，桶體的外部自上而下設置有多個所述傳動軌道環，多個所述傳動軌道環均獨立地與控制柜電性相連，每個傳動軌道環上均設置有多個所述旋轉電磁弧板，每個傳動軌道環所對應位置的桶體內壁上均對應設置有一圈導流凸起。不同傳動軌道環上旋轉電磁弧板通電后產生的磁力的不同的，在本發明中，在豎直方向上，相同傳動軌道環上的旋轉電磁弧板通電時產生的磁力相同。不同傳動軌道環上的旋轉電磁弧板通電時產生的磁力自上而下依次減小。需要說明的是，最上一個傳動軌道環上旋轉電磁弧板產生的磁力小于桶體頂部上方電磁板所產生的磁力。也就是說，在本發明中，整個系統通電后產生的磁力自下而上是逐漸增強的。在梯級磁場力的作用下，磁性渣聚物在旋轉上浮的過程中還會不斷受到梯級磁場的作用力，高效的加速磁性渣聚物的上浮速率，縮短懸浮物停留時間，提高氣浮效果。
在本發明中，在豎直方向上，任意相鄰的兩圈導流凸起中相鄰的兩個導流凸起之間呈上下對齊設置或呈上下交錯設置。一般優選為交錯式設計，即任意一圈導流凸起中任意相鄰的兩個導流凸起之間的間隔區均對應其上一圈（或下一圈）導流凸起中的某一個導流凸起。在自下而上交錯分布設置的導流凸起和旋轉磁力的作用下，被吸引至桶壁處的磁性渣聚物能夠持續不斷地被導流凸起進行導流，進一步有效避免了磁性渣聚物的邊緣聚集現象。
在本發明中，所述傳動軌道環為間斷式通電環，即任意一個旋轉電磁弧板在傳動軌道環上旋轉時，當旋轉電磁弧板途徑導流凸起所對應的傳動軌道環的弧段時通電而產生磁力，反之則不通電且無磁力產生。也就是說，傳動軌道環上呈間斷式具有絕緣弧段（例如涂刷或包覆絕緣材料）和非絕緣弧段，其中每一個非絕緣弧段均對應一個導流凸起，并且在圓周方向上，二者的弧長相一致。旋轉電磁弧板旋轉過程中，途徑導流凸起對應的非絕緣弧段時通電產生磁力，進而吸引并帶動磁性渣聚物沿導流凸起的表面向桶體中心方向移動，并從導流凸起的最高凸起處拋出（趨向桶體中心方向移動），此時旋轉電磁弧板開設始進入絕緣弧段上，并逐漸斷電失去磁力，可有效避免從從導流凸起的最高凸起處拋出后的磁性渣聚物在再次被磁力吸引而打斷其趨向桶體中心方向的移動趨勢，有力地保障了藥劑、浮渣、氣泡的有效接觸。
在本發明中，在桶體的內腔下部側壁上還設置有超聲波發生器，設備內設置超聲波發生器，利用超聲波高頻振蕩作用及納米磁性材料自身高分散特性使藥劑迅速分散至水系統各個區域，加強其與廢水的有效接觸，同時能夠?qū)⒉糠诸w粒相對較大的懸浮物破碎，從而進一步提高設備對懸浮物的去除效率。
在本發明中，納米磁性材料儲罐中存儲的是根據設備和廢水特性專門自主研制的高分散Ni@Ti納米復合纖維材料，該材料的具體制備過程是：將亞麻纖維與鎳鹽（例如硝酸鎳）混合研磨（優選研磨至500-1000目）后于氮氣氛圍下進行一次煅燒處理（煅燒的溫度為300-500℃，煅燒的時間為1-4h）后獲得磁性鎳材微粒。然后在水浴（溫度為50-80℃）條件下將磁性鎳材微粒與熔融的硬脂酸進行混合后，再在水浴恒溫超聲攪拌條件下與鈦酸四正丁酯-乙醇溶液進行混合（攪拌1-2h），混合均勻后在馬沸爐中進行二次煅燒處理（煅燒的溫度為500-700℃，煅燒的時間為3-5h）后獲得煅燒料。冷卻至室溫后將煅燒料與甲基甘氨酸二乙酸三鈉混合，然后再加入無水乙醇和椰油酰胺丙基甜菜堿進行混合濕式研磨處理（研磨至粒徑為10-50nm），經固液分離、干燥（40-50℃）至恒重后，采用磁分離技術將粉料中的磁性材料進行分離收集，既可獲得粒徑大小為10-50nm的高分散Ni@Ti納米復合纖維材料。所述高分散Ni@Ti納米復合纖維材料為質地較輕的納米結構，同時兼具起泡、吸附、磁性和催化氧化多重作用。進入磁氣浮設備后在超聲震蕩作用及自身組分甲基甘氨酸二乙酸三鈉的高分散特性等雙重作用下，可迅速在水中擴散開。通過較大比表面積的復合材料的吸附作用及在溶于水后能夠迅速釋放微小細膩泡沫，能夠與懸浮物、微納米臭氧氣泡吸附包裹上浮，利用藥劑組分中的磁性組成部分和外加磁場的作用，實現快速上浮，使浮渣分離。同時利用組分中的催化氧化組成部分大大提高臭氧的氧化效率，達到COD的高效降解。該納米復合纖維材料與本發明所述設備協同作用明顯，用于處理發酵類抗生素生產廢水效果顯著，懸浮物去除率可達到99.5%以上，COD去除率可達到90%以上。
在本發明中，所述抗生素生產廢水是典型的高濃度難降解有機廢水，其懸浮物含量可高達10000~23000mg/L、COD可高達5000~80000mg/L。
與現有技術相比較，本發明的有益技術效果如下：
1：本發明通過將磁分離技術和氣浮技術相結合，通過在氣浮桶頂部除渣機構的上方設置有電磁板，通過臭氧微納米氣泡和電磁力的雙重作用，提高包裹有納米磁性材料的磁性渣聚物的上浮速率，大大縮短了懸浮物在廢水中的停留時間，提高氣浮效果，提高了出水水質，降低了后續深度處理的難度和成本。另一方面利用臭氧的強氧化性和投加的納米磁性材料的催化氧化作用，提高臭氧氧化COD的效率和降解率。大幅降低廢水中的懸浮物和COD，實現預處理目的，滿足后續深度處理條件。
2：本發明還通過在氣浮桶外周設置可梯級變化的旋轉電磁機構以及在氣浮桶內壁上設置配套的弧形導流凸起，在梯級變化的旋轉磁力和弧形導流凸起的雙重作用下，結合氣泡自身浮力，提高了磁性渣聚物在廢水中的分散程度和上浮效率，有力的提高了藥劑、浮渣、氣泡的有效接觸。大大提高了懸浮物和廢水的固液分離效率和效果。
3：本發明根據廢水特性和設備需求，自主研發了專用的高分散Ni@Ti納米復合纖維材料，該材料同時兼具起泡、吸附、磁性和催化氧化多重作用，配合本發明的系統，對廢水懸浮物和COD去除協同作用明顯，效果顯著，尤適用于COD含量高、懸浮物含量高且比重較小的抗生素廢水預處理。
4：本發明通過臭氧發生器、溶氣罐和設置在氣浮桶底部的旋轉式溶氣釋放盤的共同作用，能夠?qū)⒊粞蹀D(zhuǎn)變?yōu)槲⒓{米氣泡，利于增大其分散性從而對懸浮物進行包裹。同時利用其旋轉作用使廢水產生攪拌作用，進一步提高藥劑、氣泡、懸浮物三者的有效接觸。
5：本發明還通過在進入氣浮桶前設置廢水、藥劑預混器，促進藥劑充分發揮作用，以及在磁氣浮設備中引入超聲發生器，利用超聲波高頻振蕩作用進一步提高設備對懸浮物的去除效率。
6：本發明的設備還具有結構簡單，操作便利，設備維護方便，生產投入成本低，適應性強等特點，并為高濃度難降解發酵類抗生素生產廢水的處理提供了新的途徑。
（發明人：劉妍妍;易文杰;向琳娜;張馳;雷國建;王豪）
