公布日：2023.04.07
申請日：2023.03.10
分類號：C02F1/52(2023.01)I;C02F1/24(2023.01)I;C02F1/40(2023.01)I;C02F103/32(2006.01)N;C02F103/22(2006.01)N
摘要
本發明屬于污水處理裝置，公開了一種屠宰、熟食加工廢水處理及油脂回收系統，現有的氣浮機，在長時間運轉后，需要人工進行清理，在氣浮機運行過程中，需要長時間通過人工進行監控，避免當懸浮物過多，而刮板運行速度太慢導致刮板一次向收集槽內刮入大量的浮渣導致排出時發生堵塞，本發明示例的技術方案，包括殼體、隔板、溶氣水進水管、污水進口和污水出口，所述的殼體內設有隔板，隔板的前后兩側和底側分別與殼體的內壁和底面固定連接，通過本裝置，能夠對刮除浮渣用的L形刮板進行清理，避免由于本裝置暴露在外界導致浮渣在刮板上變干導致結垢逐漸增多，影響正常的使用，同時能夠根據污水中懸浮物的含量，進而方便對刮渣的速度進行調節。
權利要求書

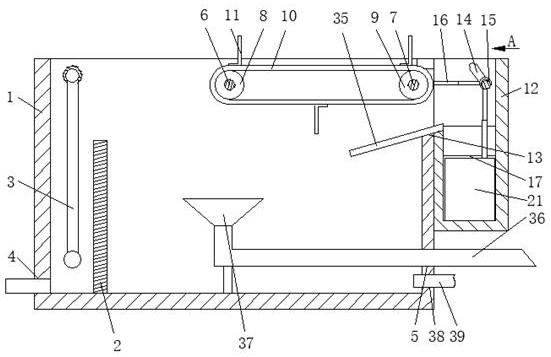

1.一種屠宰、熟食加工廢水處理及油脂回收系統，包括殼體（1）、隔板（2）、溶氣水進水管（3）、污水進口（4）和污水出口（5），其特征是，所述的殼體（1）內設有隔板（2），隔板（2）的前后兩側和底側分別與殼體（1）的內壁和底面固定連接，隔板（2）與殼體（1）之間設有溶氣水進水管（3），溶氣水進水管（3）的出水口位于殼體（1）的底側，溶氣水進水管（3）的一側設有開設于殼體（1）一側的污水進口（4），殼體（1）的另一側開設污水出口（5），殼體（1）內設有主動鏈輪軸桿（6）和從動鏈輪軸桿（7），主動鏈輪軸桿（6）的兩端分別固定安裝主動鏈輪（8），從動鏈輪軸桿（7）的兩端分別固定安裝從動鏈輪（9），每個主動鏈輪（8）分別與對應側的從動鏈輪（9）通過鏈條（10）連接，殼體（1）的后側固定安裝電機，電機的輸出端穿過殼體（1）并與后側的主動鏈輪（8）同軸固定連接，殼體（1）內設有數個L形刮板（11），L形刮板（11）拐角的前后兩側分別通過扭簧與對應的鏈條（10）的外周轉動連接，殼體（1）的側壁上固定安裝收集箱（12），殼體（1）與收集箱（12）的連接處開設凹槽（13），收集箱（12）內設有電動滑軌（14），電動滑軌（14）的前后兩端均固定安裝在收集箱（12）內，電動滑軌（14）的后端高于前側且電動滑軌（14）的后端向凹槽（13）側偏移，電動滑軌（14）上配合安裝電動滑塊（15），電動滑塊（15）上固定安裝橫向的第一彈簧桿（16），收集箱（12）上開設透槽（17），透槽（17）包括開設于收集箱（12）后側的豎槽和底側的橫槽，豎槽與橫槽連通，透槽（17）豎槽的頂面固定安裝支撐桿（18），支撐桿（18）的下端固定安裝第二彈簧桿（19），第二彈簧桿（19）的一端固定安裝第一豎板（20），第一豎板（20）能夠與透槽（17）的橫槽接觸配合，收集箱（12）內設有第二豎板（21），第二豎板（21）外周的左右兩側和底側均能夠與收集箱（12）的內壁滑動接觸配合，第二豎板（21）的后側開設橫向的滑槽（22），滑槽（22）內配合安裝滑塊（23），滑塊（23）上固定安裝推桿（24），推桿（24）上固定安裝伸縮桿（25），伸縮桿（25）的上端與電動滑塊（15）的外周固定連接，第一豎板（20）上開設豎槽（26），豎槽（26）內設有橫桿（27），橫桿（27）的一端固定安裝橫板（28），橫板（28）位于收集箱（12）的下方，橫桿（27）的另一端固定安裝第三彈簧桿（31），第三彈簧桿（31）內設有位移傳感器，第三彈簧桿（31）與第一豎板（20）固定連接，收集箱（12）的底面固定安裝緩沖升降裝置，緩沖升降裝置的活動端固定安裝刮板（29），收集箱（12）的一側固定安裝控制器（30），控制器（30）分別與位移傳感器、電機和電動滑軌（14）通過電路連接，所述的緩沖升降裝置包括固定安裝在收集箱（12）底面的活塞管（32），活塞管（32）內配合安裝活塞柱（33），活塞管（32）外周的上側開設氣孔（34），活塞柱（33）的底端與刮板（29）的頂側固定連接。
2.根據權利要求1所述的一種屠宰、熟食加工廢水處理及油脂回收系統，其特征是，所述的凹槽（13）上固定安裝斜板（35）。
3.根據權利要求1所述的一種屠宰、熟食加工廢水處理及油脂回收系統，其特征是，所述的污水出口（5）上固定安裝排水管（36），排水管（36）的進水端位于殼體（1）的中部。
4.根據權利要求3所述的一種屠宰、熟食加工廢水處理及油脂回收系統，其特征是，所述的排水管（36）的進水端固定安裝漏斗（37）。
5.根據權利要求1所述的一種屠宰、熟食加工廢水處理及油脂回收系統，其特征是，所述的污水出口（5）的下方設有回流水抽水口（38），回流口抽水口（38）上固定安裝抽水管（39）。
發明內容
為了解決上述現有技術中的不足，本發明的目的在于提供一種屠宰、熟食加工廢水處理及油脂回收系統，以解決背景技術中提到的問題。
本一種屠宰、熟食加工廢水處理及油脂回收系統解決其技術問題所采用的技術方案為：
提供了一種屠宰、熟食加工廢水處理及油脂回收系統，包括殼體、隔板、溶氣水進水管、污水進口和污水出口，所述的殼體內設有隔板，隔板的前后兩側和底側分別與殼體的內壁和底面固定連接，隔板與殼體之間設有溶氣水進水管，溶氣水進水管的出水口位于殼體的底側，溶氣水進水管的一側設有開設于殼體一側的污水進口，殼體的另一側開設污水出口，殼體內設有主動鏈輪軸桿和從動鏈輪軸桿，主動鏈輪軸桿的兩端分別固定安裝主動鏈輪，從動鏈輪軸桿的兩端分別固定安裝從動鏈輪，每個主動鏈輪分別與對應側的從動鏈輪通過鏈條連接，殼體的后側固定安裝電機，電機的輸出端穿過殼體并與后側的主動鏈輪同軸固定連接，殼體內設有數個L形刮板，L形刮板拐角的前后兩側分別通過扭簧與對應的鏈條的外周轉動連接，殼體的側壁上固定安裝收集箱，殼體與收集箱的連接處開設凹槽，收集箱內設有電動滑軌，電動滑軌的前后兩端均固定安裝在收集箱內，電動滑軌的后端高于前側且電動滑軌的后端向凹槽側偏移，電動滑軌上配合安裝電動滑塊，電動滑塊上固定安裝橫向的第一彈簧桿，收集箱上開設透槽，透槽包括開設于收集箱后側的豎槽和底側的橫槽，豎槽與橫槽連通，透槽豎槽的頂面固定安裝支撐桿，支撐桿的下端固定安裝第二彈簧桿，第二彈簧桿的一端固定安裝第一豎板，第一豎板能夠與透槽的橫槽接觸配合，收集箱內設有第二豎板，第二豎板外周的左右兩側和底側均能夠與收集箱的內壁滑動接觸配合，第二豎板的后側開設橫向的滑槽，滑槽內配合安裝滑塊，滑塊上固定安裝推桿，推桿上固定安裝伸縮桿，伸縮桿的上端與電動滑塊的外周固定連接，第一豎板上開設豎槽，豎槽內設有橫桿，橫桿的一端固定安裝橫板，橫板位于收集箱的下方，橫桿的另一端固定安裝第三彈簧桿，第三彈簧桿內設有位移傳感器，第三彈簧桿與第一豎板固定連接，收集箱的底面固定安裝緩沖升降裝置，緩沖升降裝置的活動端固定安裝刮板，收集箱的一側固定安裝控制器，控制器分別與位移傳感器、電機和電動滑軌通過電路連接。
進一步的，所述的緩沖升降裝置包括固定安裝在收集箱底面的活塞管，活塞管內配合安裝活塞柱，活塞管外周的上側開設氣孔，活塞柱的底端與刮板的頂側固定連接。
進一步的，所述的凹槽上固定安裝斜板。
進一步的，所述的污水出口上固定安裝排水管，排水管的進水端位于殼體的中部。
進一步的，所述的排水管的進水端固定安裝漏斗。
進一步的，所述的污水出口的下方設有回流水抽水口，回流口抽水口上固定安裝抽水管。
與現有技術相比，本發明的有益效果為：
1、本發明示例的一種屠宰、熟食加工廢水處理及油脂回收系統，在使用本裝置時，加入絮凝劑的原水從污水進口進入殼體中，同時溶氣水進水管向殼體內輸入溶氣水，溶氣水在排出時釋放出的微氣泡附著到絮凝好的懸浮物上，附著這大量氣泡的懸浮物整體密度小于一，使得絮體與氣泡一起上浮至液面上形成浮渣，通過電機帶動主動鏈輪轉動，進而通過鏈條帶動從動鏈輪轉動，進而帶動L形刮板移動，L形刮板移動推動浮渣移動，使浮渣沿凹槽進入收集箱內，此時，在該過程中，控制器控制電動滑軌帶動電動滑塊移動，第一彈簧桿的外周與L形刮板推動浮渣移動的一側接觸配合，在電動滑塊移動的過程中，能夠帶動第一彈簧桿對L形刮板上的浮渣進行刮除，使刮除的浮渣落入收集箱內，并且，在電動滑塊的移動過程中，能夠通過伸縮桿帶動推桿和第二豎板移動，第二豎板能夠推動收集箱內的浮渣向后移動，直至推桿推動第一豎板向后移動，第二豎板推動浮渣沿透槽落入橫板上，橫板上的重量增加，橫板下降，第三彈簧桿伸長，第三彈簧桿上的位移傳感器將位移量發送至控制器，使控制器改變電機的轉動速度，轉動速度的改變根據本次發生的位移量與上次發生的位移量進行比較，當本次發生的位移量增大，則控制電機轉速變快，反之，本次發生的位移量減小，則控制電機轉速變慢，同時根據電機的轉動快慢，調節電動滑軌推動電動滑塊的速度，而第二豎板將浮渣推出之后，電動滑軌帶動電動滑塊返回，失去推桿支撐的第一豎板在第二彈簧桿的推力下重新抵住透槽，在該過程中，刮板在緩沖升降裝置的控制下緩慢下落，直至重新與橫板頂面的后側接觸配合，直至下次橫板向后移動時，刮板將橫板上的浮渣刮下，而橫板在失去浮渣額外重量的條件下，第三彈簧桿收縮，帶動刮板上升，隨后新的浮渣落在橫板上，橫板下降，隨后橫板向前移動重新抵住透槽，刮板緩慢下落至橫板頂側，依次重復，完成排渣，通過本裝置，能夠在使用過程中對刮除浮渣用的L形刮板進行清理，避免由于本裝置暴露在外界導致浮渣在刮板上變干導致結垢逐漸增多，影響正常的使用，同時在刮除浮渣的過程中，能夠通過電動滑塊的移動帶動第二豎板推動浮渣移動，對收集箱進行清理，同時清理的浮渣落在橫板上，通過橫板向下移動的位移量，來判斷污水中懸浮物的含量，進而方便對刮渣的速度進行調節，并且落在橫板上的浮渣能夠通過刮板進行刮除，避免浮渣大量堆積在橫板上。
2、本發明示例的一種屠宰、熟食加工廢水處理及油脂回收系統，當橫板移動時，橫板上的浮渣在刮板的阻擋下從橫板上掉落，橫板上升，活塞柱收到向上的推力，活塞管內的氣壓升高，活塞管的氣體沿氣孔排出，刮板上升，隨后新的浮渣落在橫板上，橫板下降，不在對刮板進行支撐，活塞柱在重力的作用下緩慢下降，在活塞管內的氣壓降低，空氣沿氣孔進入活塞柱中，使得刮板逐漸下落至橫板上，在刮板下落的過程中，橫板復位，重新抵住透槽，使得刮板下落后能夠重新落在橫板頂面的后側，使下一次橫板移動時能夠將橫板上的浮渣刮下。
3、本發明示例的一種屠宰、熟食加工廢水處理及油脂回收系統，斜板的一側位于液面下方，通過斜板，使L形刮板在刮除浮渣的過程中，能夠先將浮渣推動到斜板上，不僅能夠起到對浮渣進行導向的作用，并且能夠在排渣前對浮渣產生瀝水的效果。
4、本發明示例的一種屠宰、熟食加工廢水處理及油脂回收系統，通過排水管，能夠更好地對污水進行導向。
5、本發明示例的一種屠宰、熟食加工廢水處理及油脂回收系統，通過漏斗，能夠通過擴大進水面積的方式，減緩排水管進水端附近的水流速度，減少對上方浮渣造成的影響。
6、本發明示例的一種屠宰、熟食加工廢水處理及油脂回收系統，通過抽水管，能夠將水抽入溶氣系統中，通過抽取殼體后側的水，能夠將本裝置在使用過程中，由于浮渣上氣泡破碎導致的少量懸浮物中心下落回水的底側，將抽水管設置在污水出口的下方，能夠將這些絮狀物抽入溶氣系統中，經過加壓后重新經溶氣水進氣管流回殼體內，能夠進一步提高經過處理后的水的質量。
（發明人：劉福勇;李文玉;劉丹丹）
