公布日：2023.04.07
申請日：2023.01.30
分類號：C02F3/12(2023.01)I
摘要
本發明公開了一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，包括反應器外筒、設置在反應器外筒頂部的三相分離區、中部的若干氣提導流筒、底部的曝氣盤；反應器外筒的底部設有下污泥回流口，反應器外筒的底部還設有朝向為斜向上的進水口；三相分離區的下部設有上污泥回流口、中部設有排泥口、上部設有出水口，三相分離區的內部設有匯流導流筒和擋板，擋板在高度方向只覆蓋排泥口和出水口所在的范圍。本發明通過施加水力剪切力、改善沉降速度以及形成污泥循環，加速了污泥的顆�；蛊浣Y構致密，處理效率更高，極大程度上的提高了脫磷除氮的效果，加速了污泥的馴化效果，并在此過程中完成了污水的處理。
權利要求書

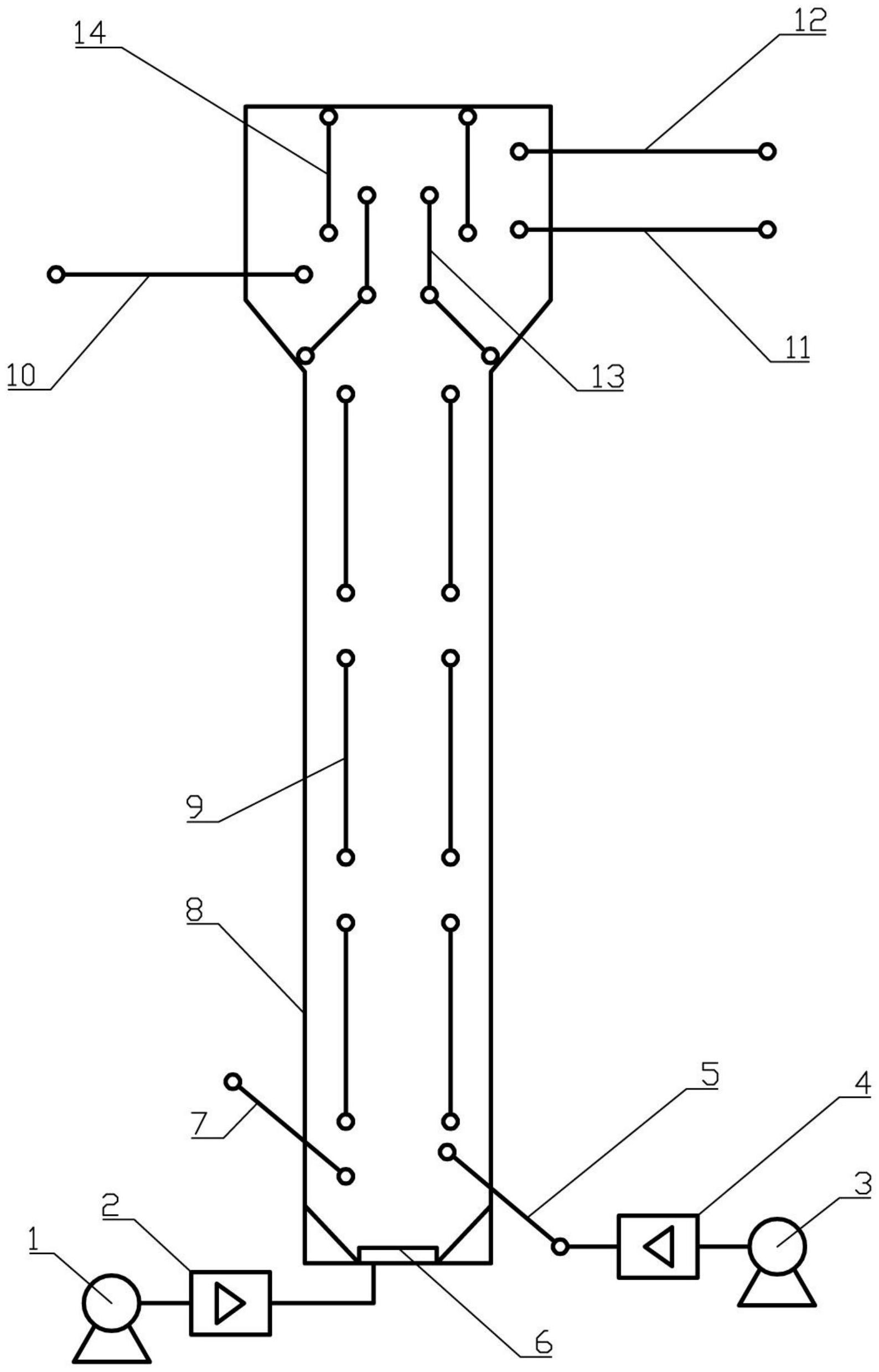

1.一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，其特征在于：包括反應器外筒(8)、設置在反應器外筒(8)頂部的三相分離區、中部的若干氣提導流筒(9)、底部的曝氣盤(6)；所述反應器外筒(8)的底部設有朝向為斜向下方向并指向曝氣盤(6)的下污泥回流口(7)，所述反應器外筒(8)的底部還設有朝向為斜向上的進水口(5)；所述三相分離區的下部設有上污泥回流口(10)、中部設有排泥口(11)、上部設有出水口(12)，所述三相分離區的內部設有匯流導流筒(13)和擋板(14)，所述擋板(14)可更換。
2.根據權利要求1所述的一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，其特征在于：所述氣提導流筒(9)在豎直方向順序疊放，所述氣提導流筒(9)的數量為3。
3.根據權利要求2所述的一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，其特征在于：所述反應器外筒(8)的底部設有凹槽，所述曝氣盤(6)位于凹槽中。
4.根據權利要求3所述的一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，其特征在于：所述曝氣盤(6)外接氣泵(1)和氣體流量計(2)。
5.根據權利要求4所述的一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，其特征在于：所述匯流導流筒(13)的形狀為漏斗狀，所述匯流導流筒(13)較大的開口端朝向氣提導流筒(9)。
6.根據權利要求5所述的一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，其特征在于：所述擋板(14)以豎直的姿態放置在三相分離區中。
7.根據權利要求6所述的一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，其特征在于：所述進水口(5)連接蠕動泵(3)和流量計量計(4)。
發明內容
針對上述背景技術所提出的問題，本發明的目的是：旨在提供一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置。
為實現上述技術目的，本發明采用的技術方案如下：
一種連續流氣提式好氧顆粒污泥三重環流處理廢水裝置，包括反應器外筒、設置在反應器外筒頂部的三相分離區、中部的若干氣提導流筒、底部的曝氣盤；
所述反應器外筒的底部設有朝向為斜向下方向并指向曝氣盤的下污泥回流口，所述反應器外筒的底部還設有朝向為斜向上的進水口；
所述三相分離區的下部設有上污泥回流口、中部設有排泥口、上部設有出水口，所述三相分離區的內部設有匯流導流筒和擋板，所述擋板可更換。
進一步限定，所述氣提導流筒在豎直方向順序疊放，所述氣提導流筒的數量為，這樣的結構設計，通過疊放的氣提導流筒來提升由曝氣盤產出的氣體，疊放的布置方式，提高了提升效果。
進一步限定，所述反應器外筒的底部設有凹槽，所述曝氣盤位于凹槽中，這樣的結構設計，一方面為曝氣盤提供了容納空間，另一方面匯聚了由污泥回流口回流的污泥。
進一步限定，所述曝氣盤外接氣泵和氣體流量計，這樣的結構設計，通過氣泵作為傳輸氣體的動力源，通過氣體流量計來計量管路中氣體的體積。
進一步限定，所述匯流導流筒的形狀為漏斗狀，所述匯流導流筒較大的開口端朝向氣提導流筒，這樣的結構設計，可以最大限度的匯聚由氣提導流筒輸送上來的氣體和污泥。
進一步限定，所述擋板以豎直的姿態放置在三相分離區中，這樣的結構設計，通過豎直的擋板增加了污泥沉降的速度，并通過擋板提高對水流的剪切力。
進一步限定，所述進水口連接蠕動泵和流量計量計，這樣的結構設計，通過蠕動泵最為傳輸液體的動力源，通過流量計量計來計量管路中液體的體積。
本發明的有益效果：通過施加水力剪切力、改善沉降速度以及形成污泥循環，加速了污泥的顆粒化，使其結構致密，處理效率更高，極大程度上的提高了脫磷除氮的效果，加速了污泥的馴化效果，并在此過程中完成了污水的處理。
（發明人：趙遠航;徐克新;張萌）
