公布日：2023.11.21

申請日：2023.09.29

分類號：C02F3/30(2023.01)I

摘要

本發明提出了一種高效節能的雙反向生物膜生活污水處理工藝，其特征在于：包括依次相連的缺氧池、好氧池和沉淀池，所述缺氧池內放置反向生物膜，所述反向生物膜包括透氣疏水膜和附著生長在透氣疏水膜表面的微生物膜；所述缺氧池的容積大于好氧池。具有氧氣利用率高，污染物去除效率高等特點，曝氣量小，能耗低，方便管理。

權利要求書

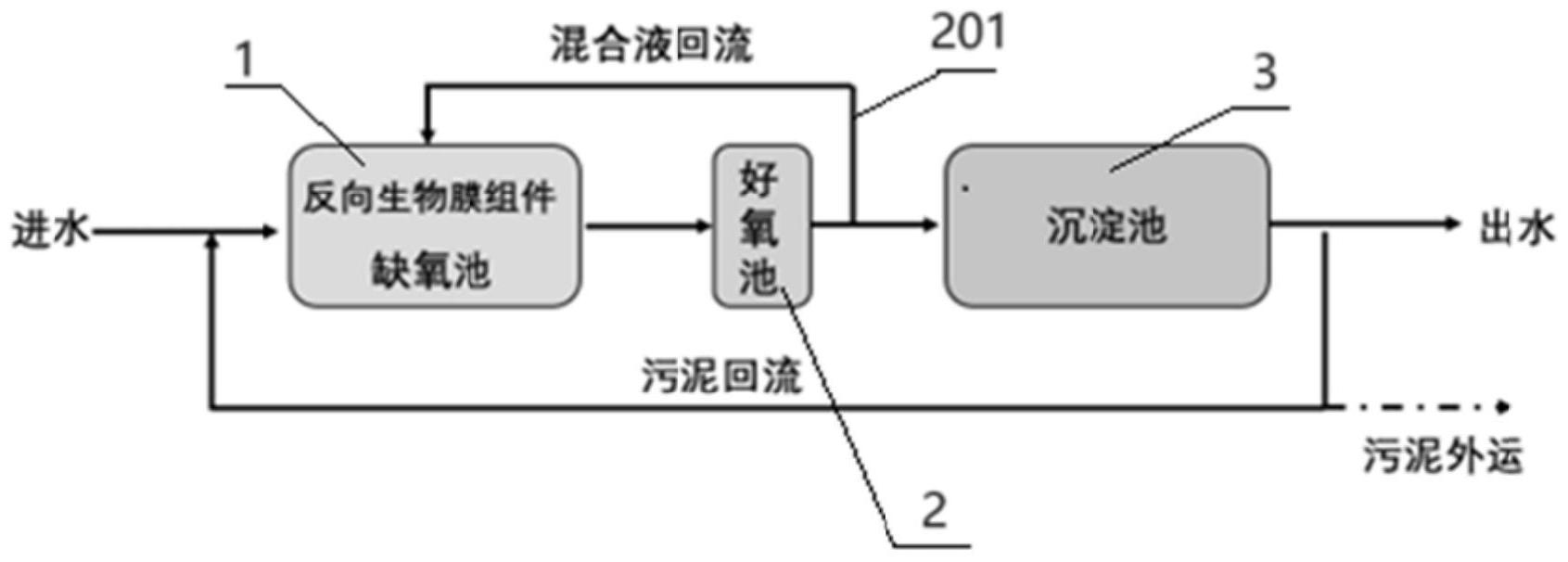

1.一種高效節能的雙反向生物膜生活污水處理工藝，其特征在于：包括依次相連的缺氧池、好氧池和沉淀池，所述缺氧池內放置反向生物膜，所述反向生物膜包括透氣疏水膜和附著生長在透氣疏水膜表面的微生物膜；所述缺氧池的容積大于好氧池。

2.根據權利要求1所述高效節能的雙反向生物膜生活污水處理工藝，其特征在于：所述缺氧池和好氧池的容積比為6～8：4～2。

3.根據權利要求1或2所述高效節能的雙反向生物膜生活污水處理工藝，其特征在于：所述反向生物膜的膜面積與池容的比為10-50m2膜面積/1m3缺氧池體積。

4.根據權利要求3所述高效節能的雙反向生物膜生活污水處理工藝，其特征在于：所述好氧池設置有混合液回流管與缺氧池相連。

5.根據權利要求4所述高效節能的雙反向生物膜生活污水處理工藝，其特征在于：所述缺氧池設置有進水管，所述沉淀池的排泥管分出一支管與進水管或缺氧池前端相連。

6.根據權利要求5所述高效節能的雙反向生物膜生活污水處理工藝，其特征在于：混合液回流量約為50％-100％。

發明內容

本發明旨在提供一種高效節能的雙反向生物膜生活污水處理工藝，具有氧氣利用率高，污染物去除效率高等特點，曝氣量小，能耗低，方便管理，且能在低C/N比的情況下得到很好的處理效果。

為此，本發明采用的技術方案為：一種高效節能的雙反向生物膜生活污水處理工藝，其特征在于：包括依次相連的缺氧池、好氧池和沉淀池，所述缺氧池內放置反向生物膜，所述反向生物膜包括透氣疏水膜和附著生長在透氣疏水膜表面的微生物膜；所述缺氧池的容積大于好氧池。

上述方案中：所述缺氧池和好氧池的容積比為6～8：4～2。優選為缺氧池和好氧池的容積比為7:3。傳統缺氧池、好氧池容積一般為3：7，本技術缺氧池、好氧池容為7:3，即好氧池池容小，曝氣量也少，曝氣能耗低。

上述方案中：所述好氧池設置有混合液回流管與缺氧池相連，好氧池的部分混合液回流到缺氧池。

上述方案中：所述反向生物膜的膜面積與池容的比為10-50m2膜面積/1m3缺氧池體積。所述缺氧池、好氧池和沉淀池的寬深比為5:7。

上述方案中：所述缺氧池設置有進水管，所述沉淀池的排泥管分出一支管與進水管或缺氧池前端相連，沉淀池的部分污泥回流到缺氧池。污泥回流量50％-100％

上述方案中：混合液回流量約為50％-100％。

膜附著生長在透氣疏水膜表面，污水在透氣疏水膜組件外圍流動時，水體中的污染物在濃度差驅動和微生物吸附等作用下進入生物膜內，經過生物代謝和增殖被微生物利用，使水體中的污染物同化為微生物菌體固定在生物膜上或分解成無機代謝產物，從而實現對水體的凈化。氧氣和污染物分別在生物膜的兩側向生物膜內傳遞并消耗，氧與污染物對向傳質，氧利用率高。生物膜內層為好氧環境，外層缺/厭氧環境，同步實現硝化、反硝化過程。氧氣通過中空纖維膜進行傳質，傳質過程無氣泡，效率高。雙反向生物膜與常規生物膜結構相反，將反向生物膜置于缺氧池中，充分利用污水中的有機物，無需額外投加碳源。好氧池的容積降低，曝氣量大大減少，曝氣能耗低。并且發明的膜不用反沖洗。雙反向膜生物系統用于處理低C/N比的農村生活污水，對COD的去除效率為90％以上；TN的去處效率達到73％以上；對NH3-N的去除效率為97％及以上。出水達到污水排放一級A標。本發明人為干預程度低，對運行人員專業化程度要求低。雙反向生物膜工藝系統在保持原有傳統AO工藝裝置的原有設計參數下，進行了低人為干預運行中試實驗，結果表明對污染物的去除率表現較為穩定。

（發明人：魏澤軍;楊程;伍前程;牛佳偉;石戈;杜安珂）
