公布日：2023.03.07
申請日：2022.11.22
分類號：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本發明涉及脫水加工技術領域，提出了一種泥渣脫水裝置，包括殼體，殼體的內部等間距的設置有三個轉動連接的脫水網，三個脫水網的中心固定連接并延伸至殼體的外側，脫水網的外端連接有電機，脫水網的上端套接有進料口，進料口的上端連接有抽泥機，脫水網的底端連接有出渣管，出渣管套接在殼體的內部。通過設置轉動的脫水網空心對泥渣進行裝袋，第一濾網和第二濾網的邊緣處通過密封條進行縫合連接，將污泥固定在脫水網的內部，并通過脫水網外側兩面的擠壓滾軸對脫水網進行滾動擠壓，并在擠壓過程中對脫水網進行烘干加熱，使脫水網內部的泥渣快速脫水，并在脫水網的內部進行滾動粉碎，便于對泥渣進行一體化快速處理。
權利要求書

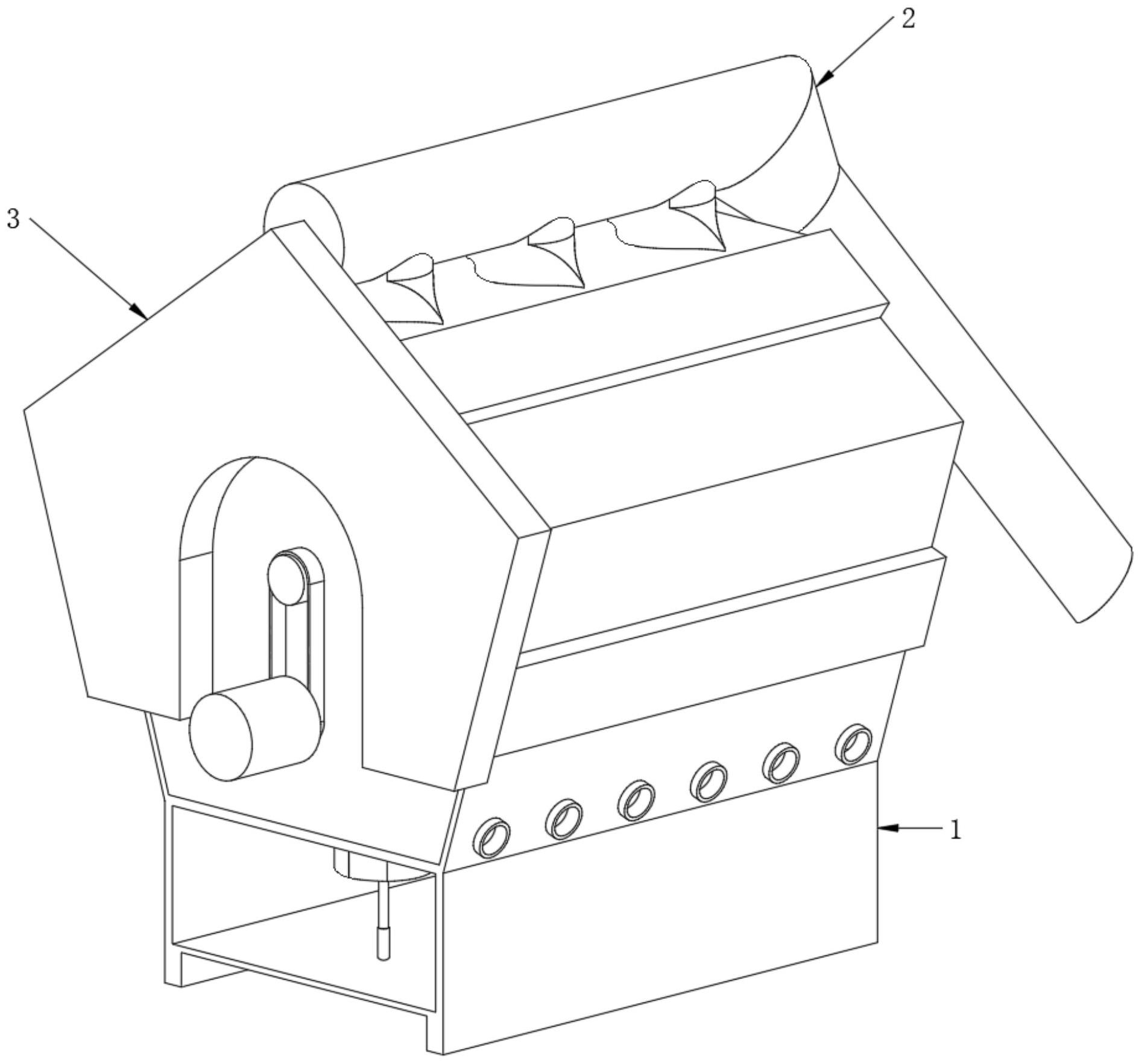

1.一種泥渣脫水裝置，包括殼體(1)，其特征在于：所述殼體(1)的內部等間距的設置有三個轉動連接的脫水網(4)，三個所述脫水網(4)的中心固定連接并延伸至殼體(1)的外側，所述脫水網(4)的外端連接有電機(7)，所述脫水網(4)的上端套接有進料口(5)，所述進料口(5)的上端連接有抽泥機(2)，所述脫水網(4)的底端連接有出渣管(6)，所述出渣管(6)套接在殼體(1)的內部，所述脫水網(4)的外側套接有四組嚙合轉動的擠壓滾軸(8)，所述擠壓滾軸(8)的外端穿透殼體(1)連接有烘干機(3)，所述烘干機(3)固定安裝在殼體(1)的外側，所述脫水網(4)的上端通過抽泥機(2)和進料口(5)進行泥渣的抬升輸入，所述烘干機(3)對擠壓滾軸(8)進行加熱，所述電機(7)帶動脫水網(4)在殼體(1)的內部進行勻速轉動，所述擠壓滾軸(8)與勻速轉動的脫水網(4)進行滾動擠壓，所述脫水網(4)將泥渣進行擠壓烘干，所述出渣管(6)將脫水網(4)內部烘干的泥渣進行清理并排放。
2.根據權利要求1所述的一種泥渣脫水裝置，其特征在于：所述殼體(1)包括外殼(11)，所述外殼(11)的上板中部開設有安裝孔(12)，所述外殼(11)的內部連接有隔板(13)，所述隔板(13)的中部開設有通孔(15)，所述隔板(13)的下方設有出渣箱(14)，所述外殼(11)的底部一側斜板開設有排液管(16)。
3.根據權利要求1所述的一種泥渣脫水裝置，其特征在于：所述烘干機(3)包括制熱主機(31)，所述制熱主機(31)的內側鏈接有四個連接板(32)，四個所述連接板(32)緊貼在外殼(11)的外側斜面上，所述連接板(32)與擠壓滾軸(8)進行轉動套接。
4.根據權利要求1所述的一種泥渣脫水裝置，其特征在于：所述脫水網(4)包括轉動盤(41)，所述轉動盤(41)的中部連接有轉動軸(42)，所述轉動盤(41)的外部兩側對稱套接有第一濾網(43)和第二濾網(44)，所述第一濾網(43)和第二濾網(44)的內側面邊緣處均設有圓環狀的密封條(45)，所述第一濾網(43)和第二濾網(44)通過密封條(45)縫合連接。
5.根據權利要求1所述的一種泥渣脫水裝置，其特征在于：所述出渣管(6)包括錐形嘴(61)，所述錐形嘴(61)的內部套接有螺旋(63)，所述螺旋(63)的中部連接有伸縮軸(64)，所述伸縮軸(64)穿透殼體(1)連接在殼體(1)的外側，所述伸縮軸(64)的外端連接有外部驅動電機。
6.根據權利要求1所述的一種泥渣脫水裝置，其特征在于：所述進料口(5)和出渣管(6)的外側面均設有與密封條(45)適配的卡條(62)，且所述進料口(5)和出渣管(6)均通過密封條(45)和卡條(62)的套接與轉動盤(41)和轉動軸(42)保持密封。
7.根據權利要求5所述的一種泥渣脫水裝置，其特征在于：所述錐形嘴(61)的底部開口處轉動連接有第一蓋板(65)和第二蓋板(66)，且所述第一蓋板(65)和第二蓋板(66)的中部兩側同時連接有兩個同側的彈簧(67)。
8.根據權利要求1所述的一種泥渣脫水裝置，其特征在于：所述擠壓滾軸(8)包括第一滾軸(81)和第二滾軸(82)，所述第一滾軸(81)和第二滾軸(82)分別連接在脫水網(4)的正反兩面，且所述第一滾軸(81)和第二滾軸(82)的內端套接有連接塊(83)，所述第一滾軸(81)和第二滾軸(82)的外端連接有齒輪組(84)。
9.根據權利要求4所述的一種泥渣脫水裝置，其特征在于：所述轉動盤(41)包括圓盤(411)，所述圓盤(411)的兩側均開設有圓環狀的轉動槽(412)，所述轉動槽(412)與連接塊(83)進行轉動套接。
10.根據權利要求8所述的一種泥渣脫水裝置，其特征在于：所述第一滾軸(81)和第二滾軸(82)的圓柱面上均凸出連接有凸點(85)。
發明內容
(一)本發明要解決的技術問題是：人工作業來完成，因此勞動強度大，工作效率低，并且裝置的連續性較差，需要進行開關機器進行污泥的填充和取下，無法連續性的進行污泥處理，工作效率低。
(二)技術方案
為了實現上述發明目的，本發明提供了一種泥渣脫水裝置，包括殼體，所述殼體的內部等間距的設置有三個轉動連接的脫水網，三個所述脫水網的中心固定連接并延伸至殼體的外側，所述脫水網的外端連接有電機，所述脫水網的上端套接有進料口，所述進料口的上端連接有抽泥機，所述脫水網的底端連接有出渣管，所述出渣管套接在殼體的內部，所述脫水網的外側套接有四組嚙合轉動的擠壓滾軸，所述擠壓滾軸的外端穿透殼體連接有烘干機，所述烘干機固定安裝在殼體的外側，所述脫水網的上端通過抽泥機和進料口進行泥渣的抬升輸入，所述烘干機對擠壓滾軸進行加熱，所述電機帶動脫水網在殼體的內部進行勻速轉動，所述擠壓滾軸與勻速轉動的脫水網進行滾動擠壓，所述脫水網將泥渣進行擠壓烘干，所述出渣管將脫水網內部烘干的泥渣進行清理并排放。
其中，所述殼體包括外殼，所述外殼的上板中部開設有安裝孔，所述外殼的內部連接有隔板，所述隔板的中部開設有通孔，所述隔板的下方設有出渣箱，所述外殼的底部一側斜板開設有排液管。
其中，所述烘干機包括制熱主機，所述制熱主機的內側鏈接有四個連接板，四個所述連接板緊貼在外殼的外側斜面上，所述連接板與擠壓滾軸進行轉動套接。
其中，所述脫水網包括轉動盤，所述轉動盤的中部連接有轉動軸，所述轉動盤的外部兩側對稱套接有第一濾網和第二濾網，所述第一濾網和第二濾網的內側面邊緣處均設有圓環狀的密封條，所述第一濾網和第二濾網通過密封條縫合連接。
其中，所述出渣管包括錐形嘴，所述錐形嘴的內部套接有螺旋，所述螺旋的中部連接有伸縮軸，所述伸縮軸穿透殼體連接在殼體的外側，所述伸縮軸的外端連接有外部驅動電機。
其中，所述進料口和出渣管的外側面均設有與密封條適配的卡條，且所述進料口和出渣管均通過密封條和卡條的套接與轉動盤和轉動軸保持密封。
其中，所述錐形嘴的底部開口處轉動連接有第一蓋板和第二蓋板，且所述第一蓋板和第二蓋板的中部兩側同時連接有兩個同側的彈簧。
其中，所述擠壓滾軸包括第一滾軸和第二滾軸，所述第一滾軸和第二滾軸分別連接在脫水網的正反兩面，且所述第一滾軸和第二滾軸的內端套接有連接塊，所述第一滾軸和第二滾軸的外端連接有齒輪組。
其中，所述轉動盤包括圓盤，所述圓盤的兩側均開設有圓環狀的轉動槽，所述轉動槽與連接塊進行轉動套接。
其中，所述第一滾軸和第二滾軸的圓柱面上均凸出連接有凸點。
(三)有益效果
本發明所提供的一種泥渣脫水裝置，其有益效果是：
1、通過設置轉動的脫水網空心對泥渣進行裝袋，第一濾網和第二濾網的邊緣處通過密封條進行縫合連接，將污泥固定在脫水網的內部，并通過脫水網外側兩面的擠壓滾軸對脫水網進行滾動擠壓，并在擠壓過程中對脫水網進行烘干加熱，使脫水網內部的泥渣快速脫水，并在脫水網的內部進行滾動粉碎，便于對泥渣進行一體化快速處理。
2、通過脫水網的外側設有擠壓滾軸，第一滾軸和第二滾軸通過齒輪組嚙合連接，使脫水網在轉動的過程中與第一滾軸和第二滾軸同時進行擠壓，對脫水網內部的泥渣進行擠壓脫水，同時第一滾軸和第二滾軸外端伸出與烘干機保持熱連接，通過烘干機對擠壓滾軸進行加熱，使擠壓滾軸在對脫水網進行擠壓過程中同步對脫水網進行烘干加熱，使脫水網內部的泥渣更快的進行脫水。
3、通過在脫水網的上下端分別套接進料口和出渣管，且進料口和出渣管與脫水網套接的過程中與密封條保持套接，使第一濾網和第二濾網的連接始終密封，避免泥渣流出，且出渣管的內部設有螺旋和伸縮軸，螺旋可在伸縮軸的伸縮下伸入脫水網的內部，對脫水網的內壁進行刮出，將脫水網內部的泥渣進行排出，防止堵塞，且錐形嘴的底部設有對開的第一蓋板和第二蓋板，第二蓋板和第一蓋板對伸縮軸的伸縮開閉控制錐形嘴內部的排料，便于將脫水網內部的泥渣排出。
（發明人：姜佳迪;王玉磊;鄭金;高燕）
