申請日2017.09.27

　　公開(公告)日2018.02.23

　　IPC分類號E03F3/06; E03F5/02

　　摘要

　　本發明公開了一種污水管道的施工方法與基座，解決了管道在溝槽中安裝時整體性與穩固性低，容易造成管子偏移，不能保證管道安裝的直順度，其技術方案要點是污水管道的施工方法，包括如下步驟，<1>，挖掘基坑與檢查井;<2>，根據檢查井中心點及管道中線在基坑中掛設管對直用的邊線，利用邊線來控制管道的走向和高程;<3>，向基坑中放置管道，按照邊線的直線度與高度將相鄰管道進行連接;相鄰管道之間按邊線保持直線度，管道之間進行連接;<4>，回填基坑。基座，包括座體，兩個基座之間設有繩索，座體上開設有穿孔，座體上設有用于繩索纏繞的拉件，達到利用邊線與基座對管道進行定位，使得管道連接安裝時保持直順度。

　　權利要求書

　　1.污水管道的施工方法，其特征是：包括如下步驟，

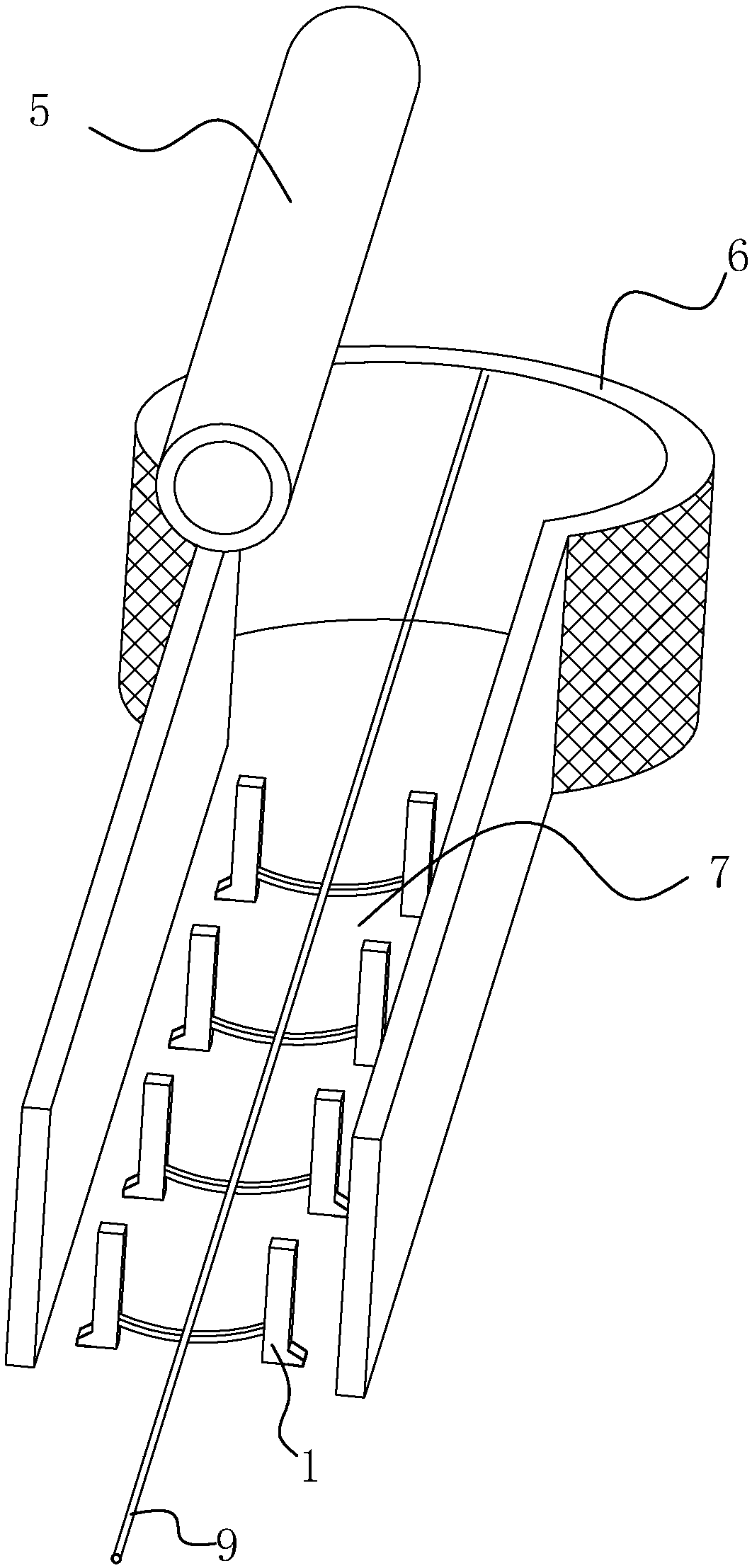

　　<1>，挖掘基坑(7)與檢查井(6);

　　<2>，根據檢查井(6)中心點及管道(5)中線在基坑(7)中掛設邊線(9);

　　<3>，向基坑(7)中放置管道(5)，按照邊線(9)的直線度與高度將相鄰管道(5)進行連接，利用邊線(9)來控制管道(5)的走向和高程;

　　<4>，回填基坑(7)。

　　2.根據權利要求1所述的污水管道的施工方法，其特征是：先在步驟<2>中，在邊線(9)兩側各放置一個基座;

　　然后在步驟<3>中，管道(5)移動到兩個基座之間，管道(5)與基座之間加墊塊以調整管道(5)在邊線(9)正下方，管道(5)與基坑(7)底面之間加墊塊以調整管道(5)上端與邊線(9)齊高。

　　3.根據權利要求1所述的污水管道的施工方法，其特征是：步驟<2>中，在邊線(9)兩側各放置一個基座;調整兩個基座的寬度等于管道(5)的直徑長度，邊線(9)置于兩個基座中間;

　　然后，然后在步驟<3>中，管道(5)移動到兩個基座之間。

　　4.根據權利要求3所述的污水管道的施工方法，其特征是：步驟<2>中，在兩個基座之間設置支撐繩索(4)，拉動繩索(4)調整繩索(4)在基座之間的長度從而調整管道(5)與邊線(9)到相同高度，然后固定繩索(4)。

　　5.根據權利要求1-4任意一項所述的污水管道的施工方法，其特征是：在步驟中<4>，在回填前，對管道(5)進行閉水試驗。

　　6.根據權利要求5所述的污水管道的施工方法，其特征是：回填采用分段、分層壓實，每層厚度不大于 30cm。

　　7.根據權利要求1所述的污水管道的施工方法，其特征是：步驟<1>中，在基坑(7)挖掘后，在基坑(7)中進行軟基處理。

　　8.根據權利要求7所述的污水管道的施工方法，其特征是：在軟基處理之后，對基坑(7)進行墊層處理。

　　9.用于權利要求1污水管道的施工方法的基座，其特征是：包括座體(1)，兩個基座之間設有繩索(4)，座體(1)上開設有穿孔(3)，座體(1)上設有用于繩索(4)纏繞的拉件(8)。

　　10.根據權利要求9所述的基座，其特征是：拉件(8)為圓環。

　　說明書

　　污水管道的施工方法與基座

　　技術領域

　　本發明涉及本污水管線工程,更具體地說，它涉及一種污水管道的施工方法。

　　背景技術

　　農村生活污水處理既是改善民生的重要內容，也是永康市新農村建設最急需、最迫切、最突出的問題之一，具有重要的現實意義。現有的農村生活污水處理系統中，通過管道將生活污水引流，污水被統一匯聚到水槽進行處理。污水管道的施工是農村生活污水處理系統中的一個重要環節。

　　在農村污水管道施工過程中，按常規施工方法(溝槽開挖→墊層(平基)澆筑→管道安裝→管座澆筑→回填)，兩次澆筑混凝土施工周期長。管道在溝槽中安裝時整體性與穩固性低，容易造成管子偏移，不能保證管道安裝的直順度;管道在彼此連接后，易出現管子端部抵觸在溝槽側壁的情況。

　　發明內容

　　本發明的第一目的是提供一種污水管道的施工方法，利用邊線與基座對管道進行定位，使得管道連接安裝時保持直順度。

　　本發明的上述技術目的是通過以下技術方案得以實現的：

　　污水管道的施工方法，包括如下步驟，

　　<1>，挖掘基坑與檢查井;

　　<2>，根據檢查井中心點及管道中線在基坑中掛設邊線;

　　<3>，向基坑中放置管道，按照邊線的直線度與高度將相鄰管道進行連接，利用邊線來控制管道的走向和高程;

　　<4>，回填基坑。

　　通過采用上述技術方案，管道使用在農村生活污水排放系統中;而在基坑內采用拉直的邊線作用在于：管道放置在基坑中時，管道按照邊線的方向放置，先可以減少管道在擺放時的偏移量;

　　當連接管道時，以邊線的走向進行對直，然后連接，每一段連接的管道都以邊線的走向?yàn)闇?zhǔn)，故管道連接后偏離預定軌跡幾率較小，管道在連接后不易頂住基坑的坑壁。

　　較佳的，先在步驟<2>中，在邊線兩側各放置一個基座;

　　然后在步驟<3>中，管道移動到兩個基座之間，管道與基座之間加墊塊以調整管道在邊線正下方，管道與基坑底面之間加墊塊以調整管道上端與邊線齊高。

　　通過采用上述技術方案，當管道放置在兩個基座之間后，施工人員以邊線為軌跡，管道與基座進行墊塊卡固，使得管道定位，且管道沿邊沿布置，相鄰管道的直線度得以保證;連接管道與基座之間的間距可以通過石塊墊實，由于以統一邊線為高度參照物，相鄰管道之間的高度齊平。

　　利用邊線為參照物，使得相鄰管道直線度與高度得以快速且精準的對準，有效保證管道連接安裝時的直順度。

　　基座的側面相對基坑的側面更加靠近管道，在管道側面墊加石塊時，管道與基座側面之間墊加的石塊量小于管道與基坑側面之間墊加石塊量。

　　管道放置在兩個基座之間，基座對管道兩側隔擋，由于基座縮小了管道在基坑內的移動量，管道彼此連接后相對基坑的偏移量更小。

　　較佳的，步驟<2>中，在邊線兩側各放置一個基座;調整兩個基座的寬度等于管道的直徑長度，邊線置于兩個基座中間;

　　然后，然后在步驟<3>中，管道移動到兩個基座之間。

　　通過采用上述技術方案，管道與基座之間無需墊石塊，管道直接放置在兩個基座之間，管道即可被兩個基座的側面定位固定，即可保證管道的直線度。石塊是比較容易松動的，管道易與基座側面發生脫離，而直接采用基座的就有效改善了該技術問題。石塊墊壓在管道與基座之間的操作難度較大，所消耗的工時較多，將延長管道布置的周期;而基座沿邊線的定位排布則相對簡單的多，消耗工時段;故將對稱置于邊線兩側還具有縮短管道布置工期的優點。

　　管道放置在兩個基座之間，基座對管道兩側隔擋，由于基座縮小了管道在基坑內的移動量，管道更易臨近邊線。

　　較佳的，在兩個基座之間設置支撐繩索，拉動繩索調整繩索在基座之間的長度從而調整管道與邊線到相同高度，然后固定繩索。

　　通過采用上述技術方案，通過拉動或放松繩索，可以控制繩索在兩個基座之間的長度，管道壓在繩索上，繩索越長，管道相對下落的越低，故通過控制繩索在兩個基座之間的長度可以調節管道的高度。

　　該設計的目的在于，減少管道與基坑底面加墊塊的操作，墊塊為木塊、石塊等。

　　在施工現場，往往難以找到合適厚度的石塊墊在管道與基坑之間，故通過石塊墊高管道的方式操作十分繁瑣，操作工期較長;而通過繩索調節管道高度相對便捷很多，有利縮短管道高度調節的工期。

　　更優的在于，繩索可扭動形變，具有一定的緩沖性能，管道在放入基坑時都是直接滾入，管道在落入基坑時，管道與基坑內的石塊或者異物發生碰撞，會對管道的外壁產生較大的磨損;而繩索的緩沖性能更有效的避免了管道大幅度磨損的情況發生。

　　較佳的，在步驟中<4>，在回填前，對管道進行閉水試驗。

　　通過采用上述技術方案，閉水試驗檢測管道的密水性。

　　較佳的，回填采用分段、分層壓實，每層厚度不大于 30cm。

　　通過采用上述技術方案，分層壓實，有利于基坑內的石料的填實;每層厚度不大于30cm，目的在于，在該厚度要求下，回填的更加時。

　　較佳的，步驟<1>中，在基坑挖掘后，在基坑中進行軟基處理。

　　通過采用上述技術方案，軟基處理，又叫軟地基處理，是建筑之前如果地基不夠堅固，為防止建筑后地基下沉拉裂造成建筑物不穩定等事故，需要對軟地基進行處理，使其沉降變得足夠堅固,提高軟地基的固結度和穩定性至設計的要求的過程。

　　較佳的，在軟基處理之后，對基坑進行墊層處理。

　　通過采用上述技術方案，墊層為介于基層與土基之間的結構層, 在土基水穩狀況不良時,用以改善土基的水穩狀況,提高路面結構的水穩性和抗凍脹能力,并可擴散荷載,以減少土基變形;墊層采用混凝土層。

　　本發明的第二目的是提供一種用于污水管道的施工方法的基座，利用基座對管道的左右側進行隔擋，以保持管道連接的直順度。

　　本發明的上述技術目的是通過以下技術方案得以實現的：

　　用于污水管道的施工方法的基座，包括座體，兩個基座之間設有繩索，座體上開設有穿孔，座體上設有用于繩索纏繞的拉件。

　　通過采用上述技術方案，拉動繩索在穿孔內放寬或拉直，把繩索調整到合適長度，繩索固定在拉件。

　　較佳的，拉件為圓環。

　　通過采用上述技術方案，圓環便于繩索捆綁固定在圓環。

　　綜上所述，本發明具有以下有益效果：通過繩索與基座的配合，可以快速調整管道在基坑內的高度與直線度，使得管道連接更加的快速與順暢，該設計保證了管道在安裝時的直線度，也保證了管道安裝的工作周期。
