申請日2017.09.26
公開(公告)日2017.12.15
IPC分類號B01D63/06; C02F1/44
摘要
本發明涉及一種水處理用過濾管，該過濾管包括：第一管狀編織層、第二管狀編織層、第三管狀編織層、第一滲水膜、第二滲水膜，所述第一管狀編織層內側設置有支撐架，支撐架包括：設置在第一管狀編織層中心線上的支撐塊、對稱抵接在第一管狀編織層內側的3‑6個弧形面、連接支撐塊和弧形面的支架。本發明的結構設計較為合理，第一管狀編織層、第二管狀編織層、第三管狀編織層的設置能夠對滲水膜起到保護作用，支撐架的設置能夠將各層進行支撐，形成截面較為圓整的管狀，有利于滲透膜的滲透，可減少過濾管整體占地空間，避免滲漏問題，方便實用，適宜進一步推廣應用。
權利要求書

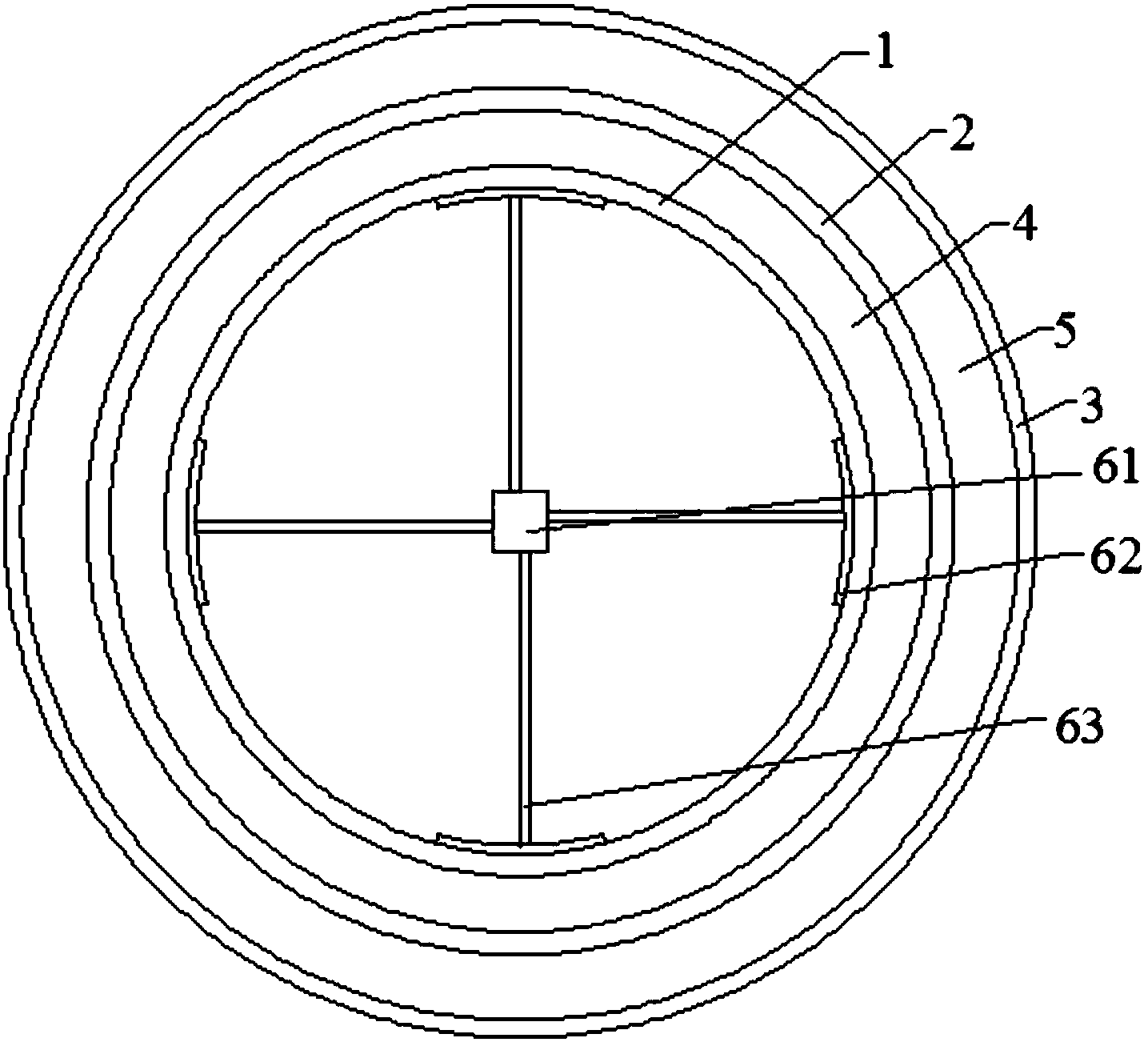

1.一種水處理用過濾管，其特征是：該過濾管包括：第一管狀編織層、第二管狀編織層、第三管狀編織層、設置在第一管狀編織層和第二管狀編織層之間的第一滲水膜、設置在第三管狀編織層和第二管狀編織層之間的第二滲水膜，所述第一管狀編織層內側設置有支撐架，支撐架包括：設置在第一管狀編織層中心線上的支撐塊、對稱抵接在第一管狀編織層內側的3-6個弧形面、連接支撐塊和弧形面的支架。
2.根據權利要求1所述的一種水處理用過濾管，其特征是：所述第二滲水膜孔隙比第一滲水膜孔隙小。
3.根據權利要求1所述的一種水處理用過濾管，其特征是：所述支撐塊到各個弧形面之間的間距相等，支撐塊的中心在第一管狀編織層中心線上。
4.根據權利要求1所述的一種水處理用過濾管，其特征是：所述支撐架等間距設置在第一管狀編織層內側，相鄰支撐架上的弧形面面積不同，同一支撐架上的弧形面相同。
說明書
一種水處理用過濾管
技術領域
本發明涉及過濾裝置的結構設計技術領域，更具體地說，涉及一種水處理用過濾管。
背景技術
凈水設備是一種生產凈化水的裝置，廣泛應用于：生活飲用、化工、醫療、養殖、種植、食品、飲料等行業。凈水裝置在凈化過程中，通常是將滲水膜設置為層狀，雖然能夠對水進行過濾處理，但這種設置方式占用空間較大，而且邊緣接口處容易滲漏。針對以上問題，開發一種結構設計合理，方便實用的水處理用過濾管是本領域技術人員要解決的技術問題。
發明內容
本發明要解決的技術問題是：為克服上述背景技術中提到的技術問題，現提供一種結構設計合理，方便實用的水處理用過濾管。
本發明解決其技術問題所采用的技術方案是：一種水處理用過濾管，該過濾管包括：第一管狀編織層、第二管狀編織層、第三管狀編織層、設置在第一管狀編織層和第二管狀編織層之間的第一滲水膜、設置在第三管狀編織層和第二管狀編織層之間的第二滲水膜，所述第一管狀編織層內側設置有支撐架，支撐架包括：設置在第一管狀編織層中心線上的支撐塊、對稱抵接在第一管狀編織層內側的3-6個弧形面、連接支撐塊和弧形面的支架。
進一步限定，上述技術方案中所述第二滲水膜孔隙比第一滲水膜孔隙小。
進一步限定，上述技術方案中所述支撐塊到各個弧形面之間的間距相等，支撐塊的中心在第一管狀編織層中心線上。
進一步限定，上述技術方案中所述支撐架等間距設置在第一管狀編織層內側，相鄰支撐架上的弧形面面積不同，同一支撐架上的弧形面相同。
有益效果：與現有技術相比，本發明的水處理用過濾管的結構設計較為合理，第一管狀編織層、第二管狀編織層、第三管狀編織層的設置能夠對滲水膜起到保護作用，支撐架的設置能夠將各層進行支撐，形成截面較為圓整的管狀，有利于滲透膜的滲透，可減少過濾管整體占地空間，避免滲漏問題，方便實用，適宜進一步推廣應用。
