申請日2017.09.26
公開(公告)日2017.12.19
IPC分類號C02F1/24; C02F1/40
摘要
本發明公開一種廢水去浮油機構，所述廢水去浮油機構包括箱體，所述箱體內分割為第一腔體和第二腔體，且所述第一腔體的容積大于所述第二腔體的容積，所述第一腔體內設有吹氣裝置，所述箱體上側設有開口，所述開口的兩側設有導軌，所述導軌上設有可沿所述導軌往返移動的刮油裝置，所述刮油裝置包括安裝架和刮油板，所述安裝架橫跨于所述兩側的導軌上，所述刮油板豎直向下設于所述安裝架上。與現有技術相比，本發的廢水去浮油機構去除油污徹底，而且去污效率高。
權利要求書
1.一種廢水去浮油機構，其特征在于，所述廢水去浮油機構包括箱體，所述箱體內分割為第一腔體和第二腔體，且所述第一腔體的容積大于所述第二腔體的容積，所述第一腔體內設有吹氣裝置，所述箱體上側設有開口，所述開口的兩側設有導軌，所述導軌上設有可沿所述導軌往返移動的刮油裝置，所述刮油裝置包括安裝架和刮油板，所述安裝架橫跨于所述兩側的導軌上，所述刮油板豎直向下設于所述安裝架上。
2.根據權利要求1所述的一種廢水去浮油機構，其特征在于，所述廢水去浮油機構還包括氣缸，所述氣缸設于所述安裝架上，所述氣缸的伸縮軸豎直向下設置，所述刮油板與所述氣缸的伸縮軸連接。
3.根據權利要求1所述的一種廢水去浮油機構，其特征在于，所述安裝架的下側設有滾輪，所述滾輪配合地設于所述導軌上。
4.根據權利要求3所述的一種廢水去浮油機構，其特征在于，所述廢水去浮油機構還包括還包括電機，所述電機的輸出軸上連接有第一鏈輪，至少一對所述滾輪相對設置且之間連接有軸輥，所述軸輥上設有第二鏈輪，所述第一鏈輪與所述第二鏈輪之間設有鏈條。
5.根據權利要求1所述的一種廢水去浮油機構，其特征在于，所述吹氣裝置為設于所述第一腔體底部的若干氣管，所述氣管上設有若干氣嘴。
說明書
一種廢水去浮油機構
技術領域
本發明涉及廢水處理設備技術領域，尤其是涉及一種廢水去浮油機構。
背景技術
用于冷卻軋機的廢水中存在很多潤滑油，直接排掉會形成浪費而且污染環境。目前，工業上采用的去除廢水中油污的方法是將收集的廢水存儲在一個大的水池中，通過靜置的方法，油污浮在水面上，然后利用人工將水面上的浮油收集。
但是，目前這種去油方法所需靜置時間長，而且去除油污不夠徹底，不利于提高效率。
發明內容
本發明的目的是為了解決現有技術中的問題，提出一種廢水去浮油機構，具有去除油污徹底，而且去污效率高的優點。
本發明采用的技術方案如下：

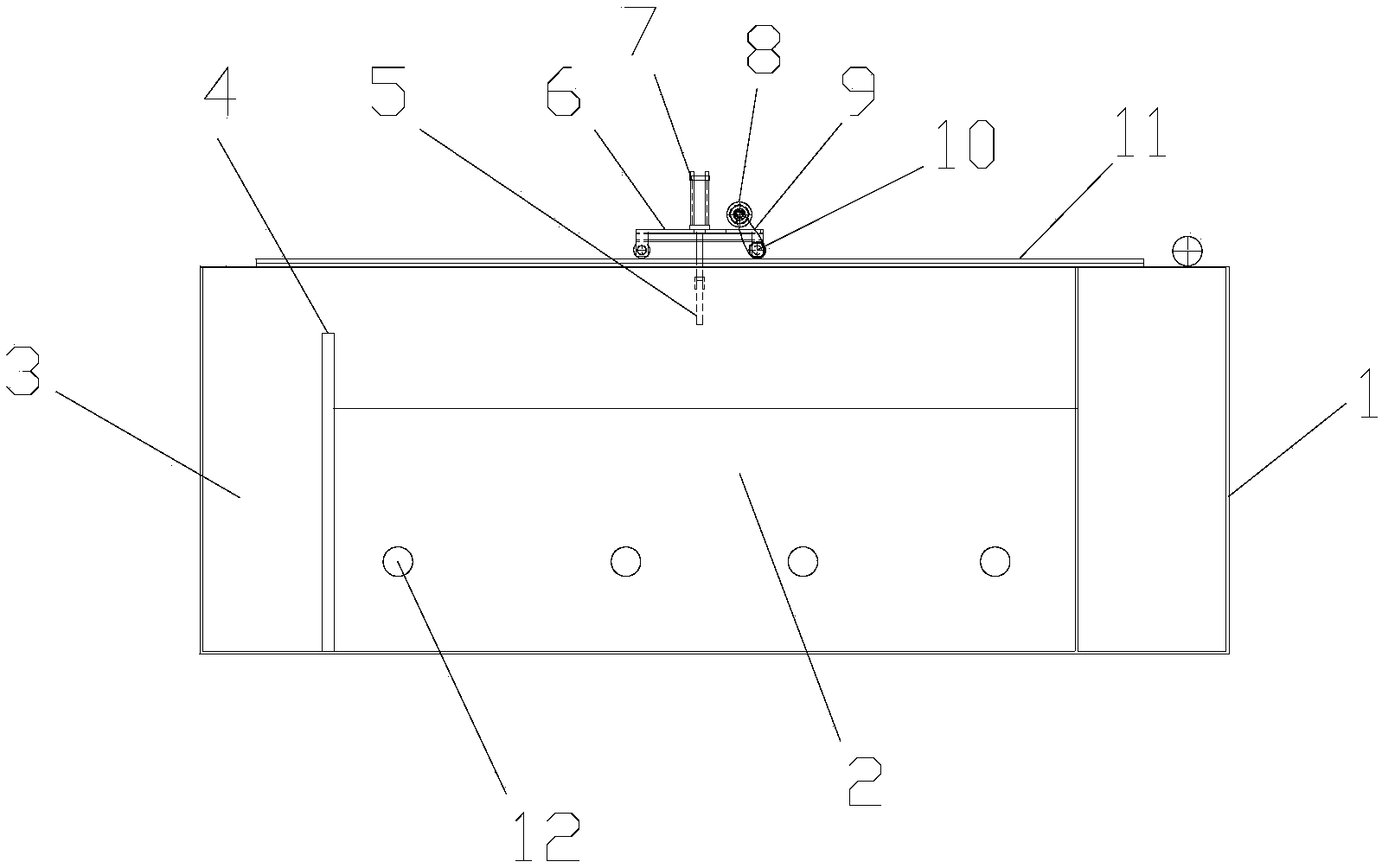

一種廢水去浮油機構，所述廢水去浮油機構包括箱體，所述箱體內分割為第一腔體和第二腔體，且所述第一腔體的容積大于所述第二腔體的容積，所述第一腔體內設有吹氣裝置，所述箱體上側設有開口，所述開口的兩側設有導軌，所述導軌上設有可沿所述導軌往返移動的刮油裝置，所述刮油裝置包括安裝架和刮油板，所述安裝架橫跨于所述兩側的導軌上，所述刮油板豎直向下設于所述安裝架上。
進一步地，所述廢水去浮油機構還包括氣缸，所述氣缸設于所述安裝架上，所述氣缸的伸縮軸豎直向下設置，所述刮油板與所述氣缸的伸縮軸連接。
進一步地，所述安裝架的下側設有滾輪，所述滾輪配合地設于所述導軌上。
進一步地，所述廢水去浮油機構還包括還包括電機，所述電機的輸出軸上連接有第一鏈輪，至少一對所述滾輪相對設置且之間連接有軸輥，所述軸輥上設有第二鏈輪，所述第一鏈輪與所述第二鏈輪之間設有鏈條。
進一步地，所述吹氣裝置為設于所述第一腔體底部的若干氣管，所述氣管上設有若干氣嘴。
本發明的有益效果是：
本發明的廢水去浮油機構，首先利用吹氣裝置往廢水中通入空氣，使廢水中是油快速的浮到水面，然后利用刮油板將水面上的浮油刮到第二腔體內，從而達到將浮油與廢水分離的目的。與現有技術相比，本發的廢水去浮油機構去除油污徹底，而且去污效率高。
