申請日2017.09.26

　　公開(公告)日2017.12.26

　　IPC分類號C02F9/06; C02F101/30

　　摘要

　　本發明涉及一種能延長電極使用壽命的焦化廢水電解裝置，包括罐體，所述罐體內設有與罐體固定連接的支撐架，該支撐架上豎直設置有一個陽極板和兩個陰極板，所述陽極板設置在兩個陰極板之間，所述陽極板、陰極板與外部電源連接，該陽極板與陰極板之間布設有多個填充有復合催化劑的載體棒，該多個載體棒通過一吊板吊掛在罐體的頂部，所述支撐架上還設置有多個噴水管，本發明通過在電解裝置內設置多個噴水管，該多個噴水管布設在陰極板、陽極板的兩側，并利用電解過濾后的廢水對電解裝置內的電極板進行反沖洗，充分清理附著在電極板表面的污垢，延長電極板的使用壽命，而且反沖洗的水使用處理后的廢水，循環利用，減少水資源的浪費與污染，節省成本。

　　權利要求書

　　1.一種能延長電極使用壽命的焦化廢水電解裝置，包括罐體(1)，其特征在于，所述罐體(1)內設有與罐體(1)固定連接的支撐架(2)，該支撐架(2)上豎直設置有一個陽極板(3)和兩個陰極板(4)，所述陽極板(3)設置在兩個陰極板(4)之間，所述陽極板(3)、陰極板(4)與外部電源(5)連接，該陽極板(3)與陰極板(4)之間布設有多個填充有復合催化劑的載體棒(6)，該多個載體棒(6)通過一吊板(7)吊掛在罐體(1)的頂部，該載體棒(6)下端到支撐架(2)的距離大于零，所述支撐架(2)上還設置有多個噴水管(8)，所述多個噴水管(8)與支撐架(2)相垂直，所述多個噴水管(8)與陽極板(3)、陰極板(4)相平行，所述罐體(1)內還設有曝氣管(9)，該曝氣管(9)位于支撐架(2)的下方，曝氣管(9)連接有進氣泵(10)，所述罐體(1)的底部對稱設置有可水平移動的第一刮板(11)和第二刮板(12)，所述第一刮板(11)通過第一氣缸(13)驅動，所述第二刮板(12)通過第二氣缸(14)驅動，所述罐體(1)的底部開設有沉淀物出口(1.1)，該沉淀物出口(1.1)通過管路連接有沉淀物收集箱(15)，該沉淀物出口(1.1)與沉淀物收集箱(15)之間的管路上設有第一抽泵(16)，所述罐體(1)的底部側面開有出液口(1.2)，該出液口(1.2)上安裝有第一過濾網(17)，該出液口(1.2)通過管路連接有廢液罐(18)，該出液口(1.2)與廢液罐(18)之間的管路上設有第二抽泵(19)，所述廢液罐(18)通過循環泵(20)與所述多個噴水管(8)連接，所述支撐架(2)包括平行設置的第一緯筋(2.1)、第二緯筋(2.2)、第三緯筋(2.3)和第四緯筋(2.4)，所述第一緯筋(2.1)和第二緯筋(2.2)之間間隔設置有多個用于安裝噴水管(8)的安裝板(2.5)，所述第三緯筋(2.3)和第四緯筋(2.4)之間間隔設置有多個用于安裝噴水管(8)的安裝板(2.5)，所述安裝板(2.5)的數量等于噴水管(8)的數量。

　　2.根據權利要求1所述的一種能延長電極使用壽命的焦化廢水電解裝置，其特征在于，所述噴水管(8)呈柱狀，該噴水管(8)上密布有多個噴水孔，所述噴水管(8)的高度大于陰極板(4)、陽極板(3)的高度。

　　3.根據權利要求1所述的一種能延長電極使用壽命的焦化廢水電解裝置，其特征在于，所述出液口(1.2)與第二抽泵(19)之間的管路上還設有第二過濾網(21)。

　　4.根據權利要求1所述的一種能延長電極使用壽命的焦化廢水電解裝置，其特征在于，所述第一刮板(11)、第二刮板(12)均包含一水平面與一豎直面，該水平面與豎直面相垂直，所述水平面與豎直面之間為圓弧過渡，所述豎直面的底部與罐體(1)的底面相貼合，所述第一刮板(11)、第二刮板(12)的寬度與罐體(1)底面的寬度相等。

　　5.根據權利要求4所述的一種能延長電極使用壽命的焦化廢水電解裝置，其特征在于，所述水平面的端部延伸有限位擋片(22)。

　　6.根據權利要求1所述的一種能延長電極使用壽命的焦化廢水電解裝置，其特征在于，所述多個噴水管(8)布設在陰極板(4)、陽極板(3)的兩側，所述陽極板(3)的左面、右面均設有噴水管(8)，所述陰極板(4)的左面、右面均設有噴水管(8)。

　　7.根據權利要求1所述的一種能延長電極使用壽命的焦化廢水電解裝置，其特征在于，所述第一緯筋(2.1)、第二緯筋(2.2)、第三緯筋(2.3)、第四緯筋(2.4)的橫截面呈圓形或者半圓形。

　　8.根據權利要求7所述的一種能延長電極使用壽命的焦化廢水電解裝置，其特征在于，所述安裝板(2.5)為方形或者圓形或者三角形。

　　說明書

　　一種能延長電極使用壽命的焦化廢水電解裝置

　　技術領域

　　本發明涉及焦化廢水處理領域，尤其涉及一種能延長電極使用壽命的焦化廢水電解裝置。

　　背景技術

　　焦化廢水是原煤高溫干餾、煤氣凈化和化學產品回收精制等過程產生的一種有毒有害、高濃度難降解有機廢水，其難度在于廢水的可生化性差，能夠?qū)Νh(huán)境造成長期影響，且部分已被證實會致癌，目前，普遍采用的方法是通過氧氣、催化劑與電極電解反應對難降解的污染物進行電解處理，將廢水中大分子有機物及芳香烴化合物降解成小分子或二氧化碳，但是反應后，會有一些污垢粘附在電極板或者催化劑載體上，會影響電極板和催化劑的使用壽命與電解效率。

　　發明內容

　　針對上述現有技術的現狀，本發明所要解決的技術問題在于提供一種能延長電極使用壽命的焦化廢水電解裝置，該裝置具有反沖洗功能，能對電解裝置進行反沖洗，清除粘附在電極板上的污垢，延長電極板的使用壽命。

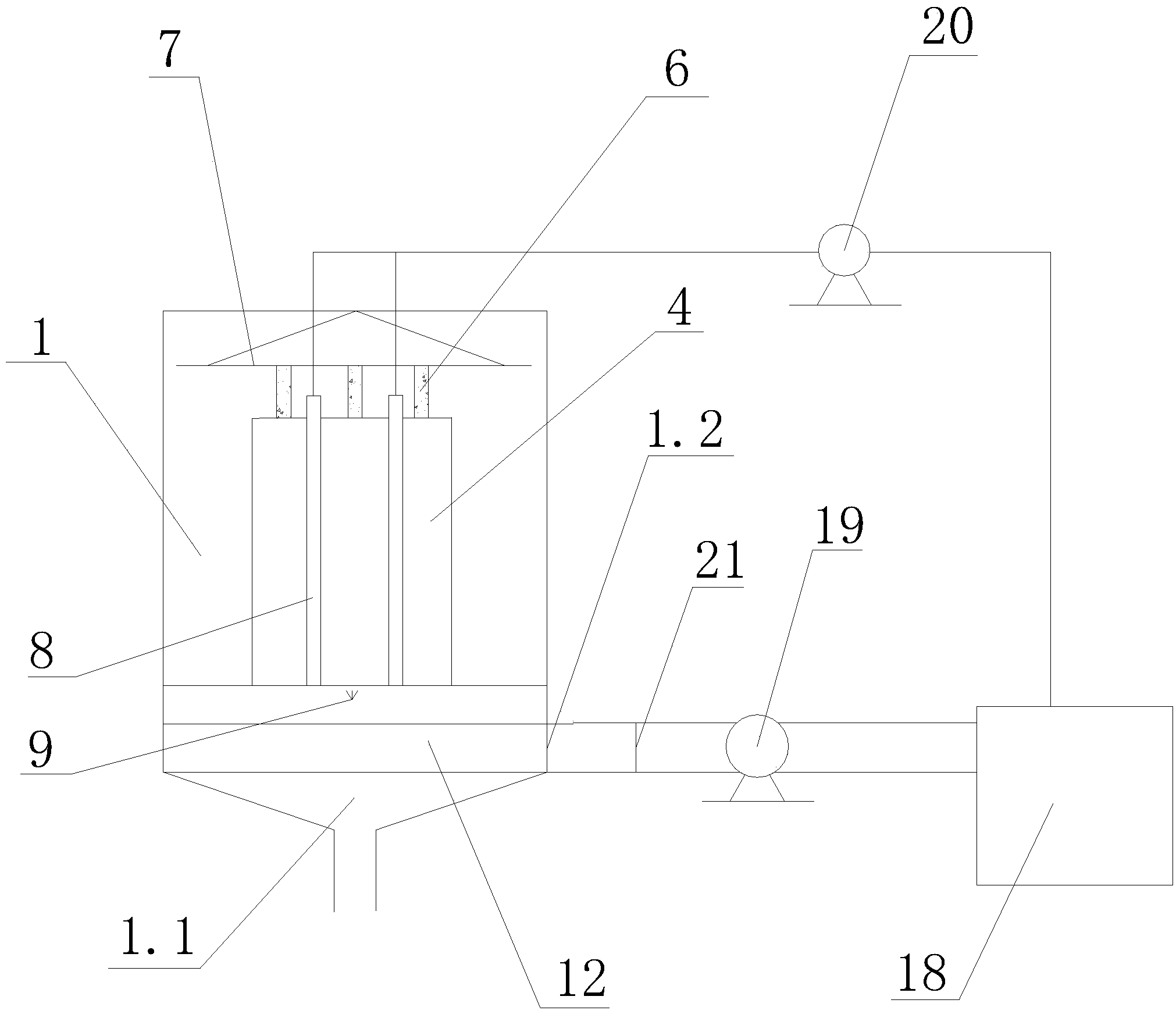

　　本發明解決上述技術問題所采用的技術方案為：一種能延長電極使用壽命的焦化廢水電解裝置，包括罐體，所述罐體內設有與罐體固定連接的支撐架，該支撐架上豎直設置有一個陽極板和兩個陰極板，所述陽極板設置在兩個陰極板之間，所述陽極板、陰極板與外部電源連接，該陽極板與陰極板之間布設有多個填充有復合催化劑的載體棒，該多個載體棒通過一吊板吊掛在罐體的頂部，該載體棒下端到支撐架的距離大于零，所述支撐架上還設置有多個噴水管，所述多個噴水管與支撐架相垂直，所述多個噴水管與陽極板、陰極板相平行，所述罐體內還設有曝氣管，該曝氣管位于支撐架的下方，曝氣管連接有進氣泵，所述罐體的底部對稱設置有可水平移動的第一刮板和第二刮板，所述第一刮板通過第一氣缸驅動，所述第二刮板通過第二氣缸驅動，所述罐體的底部開設有沉淀物出口，該沉淀物出口通過管路連接有沉淀物收集箱，該沉淀物出口與沉淀物收集箱之間的管路上設有第一抽泵，所述罐體的底部側面開有出液口，該出液口上安裝有第一過濾網，該出液口通過管路連接有廢液罐，該出液口與廢液罐之間的管路上設有第二抽泵，所述廢液罐通過循環泵與所述多個噴水管連接，所述支撐架包括平行設置的第一緯筋、第二緯筋、第三緯筋和第四緯筋，所述第一緯筋和第二緯筋之間間隔設置有多個用于安裝噴水管的安裝板，所述第三緯筋和第四緯筋之間間隔設置有多個用于安裝噴水管的安裝板，所述安裝板的數量等于噴水管的數量。

　　進一步地，所述噴水管呈柱狀，該噴水管上密布有多個噴水孔，所述噴水管的高度大于陰極板、陽極板的高度，噴水管的底部與電極板的底部等高，都是設置在支撐架上，使得噴水管噴水時，可以從上到下對電極板進行全面的沖洗，沖刷掉表面附著的污垢。

　　進一步地，所述出液口與第二抽泵之間的管路上還設有第二過濾網，雙重過濾，充分過濾電解后的廢水，防止循環泵將廢水循環至噴水管進行反沖洗時堵塞噴水管。

　　進一步地，所述第一刮板、第二刮板均包含一水平面與一豎直面，該水平面與豎直面相垂直，所述水平面與豎直面之間為圓弧過渡，所述豎直面的底部與罐體的底面相貼合，所述第一刮板、第二刮板的寬度與罐體底面的寬度相等，豎直面的設置可以清理罐體底面沉積的污垢，水平面的設置是防止污垢太厚，在豎直面往前刮的時候，污垢堆高越過豎直面掉到背側而形成污垢死角，設了水平面后，越過的污垢可以堆積在水平面上，當刮板向后退的時候，罐體的側壁可將水平面上的污垢刮落到罐體底面上，再下一次豎直面向前推的時候，將污垢推至沉淀物出口處排出，圓弧過渡是方便污垢從水平面滑落到罐體底面上，而豎直面的底部與罐體的底面相貼合，第一刮板、第二刮板的寬度與罐體底面的寬度相等，是為了將罐體底面沉積的污垢完全清除，保證污垢能完全被往前刮落至沉淀物出口處排出，防止廢水進入罐體后污垢又混入廢水中進行再次電解，浪費電源又影響效率。

　　進一步地，所述水平面的端部延伸有限位擋片，刮板水平移動時可以起到臨界位限位保護的作用，當刮板豎直面與沉淀物出口邊緣齊平時，限位擋片與罐體外壁貼合，防止刮板完全伸入罐體內，影響刮板往復運動。

　　進一步地，所述多個噴水管布設在陰極板、陽極板的兩側，所述陽極板的左面、右面均設有噴水管，所述陰極板的左面、右面均設有噴水管，對電極板的左右面進行充分的沖洗，清除污垢，延長使用壽命。

　　進一步地，所述第一緯筋、第二緯筋、第三緯筋、第四緯筋的橫截面呈圓形或者半圓形，在噴水管的沖洗中，方便污垢沿著緯筋表面流下去，不易沉積污垢。

　　進一步地，所述安裝板為方形或者圓形或者三角形。

　　與現有技術相比，本發明的優點在于：本發明通過在電解裝置內設置多個噴水管，該多個噴水管布設在陰極板、陽極板的兩側，并利用電解過濾后的廢水對電解裝置內的電極板進行反沖洗，充分清理附著在電極板表面的污垢，延長電極板的使用壽命，而且反沖洗的水使用處理后的廢水，循環利用，減少水資源的浪費與污染，節省成本，另外，配合第一刮板、第二刮板的往復移動，保證污垢能完全被刮落至沉淀物出口處排出，防止下一輪廢水進入罐體后污垢又混入廢水中進行再次電解反應，浪費電源又影響效率，本發明能連貫高效地完成電解、抽液、反沖洗、抽液、抽污垢的步驟，利用處理后的廢水反沖洗電極板，延長電極板的使用壽命，循環利用廢水，操作環保。
