公布日：2023.12.05
申請日：2023.04.13
分類號：C02F9/00(2023.01)I;G01N33/18(2006.01)I;C02F11/122(2019.01)I;G06F17/10(2006.01)I;C02F1/66(2023.01)N;C02F1/42(2023.01)N;C02F1/44(2023.01)N;
C02F1/72(2023.01)N;C02F1/00(2023.01)N;C02F1/70(2023.01)N;C02F1/52(2023.01)N;C02F1/76(2023.01)N;C02F1/56(2023.01)N;C02F7/00(2006.01)N;C02F3
/30(2023.01)N;C02F101/20(2006.01)N;C02F101/22(2006.01)N;C02F103/16(2006.01)N
摘要
本發明提供一種電鍍廢水污染源分析及處理方法，其包括：獲取m條電鍍生產線，并對各工序進行編號；取各工序的水樣、進行污染物檢測；確定各工序電鍍廢水中各污染物的標準含量及廢水的標準pH值；分別確定各工序電鍍廢水的特征污染因子；對電鍍廢水進行分類；確定各標準類別廢水的pH值中心點、代表污染因子及其含量中心點；檢測總排水口各個代表污染因子的含量及廢水的pH值；計算各類別廢水中的各個代表污染因子的標準特征值T；計算各污染物的實測特征值T’；計算待處理廢水與各標準類別廢水的相似度S；確定待處理廢水的類別，本發明所述電鍍廢水污染源分析及處理方法具有操作簡單、成本低廉、易于實現，廢水處理效果好的優點。
權利要求書
1.一種電鍍廢水污染源分析方法，其特征在于，包括步驟：S1、對電鍍廢水處理廠所服務的片區或常見電鍍生產線進行調查，獲取產生電鍍廢水的m條生產線；S2、對所述m條生產線中各個產生電鍍廢水的工序依次進行編號，獲得電鍍廢水排放工序編號表；S3，取所述電鍍廢水排放工序編號表中各編號對應的工序排放的電鍍廢水的水樣各p個，并對取到的水樣進行污染物檢測，其中檢測結果至少包括各水樣的pH值和各水樣中污染物的種類及含量，其中p≥5；S4，根據上述水樣的檢測結果確定各工序產生的電鍍廢水中各污染物的標準含量及廢水的標準pH值；S5，根據上述步驟S4得到的各工序產生的電鍍廢水中各污染物的標準含量及廢水的標準pH值，分別確定所述電鍍廢水排放工序編號表中各工序排放的電鍍廢水的特征污染因子，并將各工序排放的電鍍廢水的特征污染因子形成的集合記為該工序的特征污染因子子集，同時將所有工序的特征污染因子形成的集合記為特征污染因子全集U；S6，對所述電鍍廢水排放工序編號表中各工序?qū)?yīng)的特征污染因子子集進行相互比較，并根據比較結果將電鍍廢水進行標準類別分類，并將各類電鍍廢水依次記為W1，W2，W3，……；S7，對于上述步驟S6中劃分得到的各標準類別廢水，分別確定各標準類別廢水的代表污染因子、以及各標準類別廢水中的各個代表污染因子的含量中心點及pH值中心點；S8，對總排水口待處理廢水中的各個代表污染因子的含量及廢水的pH值進行檢測；S9，計算上述步驟S7中劃分得到的各標準類別廢水中的各個代表污染因子的標準特征值T；其中，標準特征值T＝γ1*代表污染因子的縱坐標+γ2*代表污染因子的橫坐標+γ3*代表污染因子與坐標系中原點0點之間的距離；其中γ1，γ2，γ3為貢獻度，且γ1＞γ2，γ3＞γ2；S10，以pH值為橫坐標，污染物的含量為縱坐標，將上述步驟S8的檢測結果標注在二維直角坐標系中，并計算各污染物的實測特征值T’，實測特征值T’＝γ1*污染物的縱坐標+γ2*污染物的橫坐標+γ3*污染物的坐標點與坐標系中原點0點之間的距離；其中，γ1，γ2，γ3的取值與上述步驟S9中的相同；S11，根據上述步驟S9和S10的計算結果計算待處理廢水與各標準類別廢水的相似度S，其中，相似度S＝(β1*T1’+β2*T2’+β3*T3’+β4*T4’)(β1*T1+β2*T2+β3*T3+β4*T4)；T1為對應標準類別廢水的第一代表因子的標準特征值，T2為對應標準類別廢水的第二代表因子的標準特征值，T3為對應標準類別廢水的第三代表因子的標準特征值，T4為對應標準類別廢水的第四代表因子的標準特征值；T1’為第一代表因子對應污染物的實測特征值，T2’為第二代表因子對應污染物的實測特征值，T3’為第三代表因子對應污染物的實測特征值，T4’為第四代表因子對應污染物的實測特征值，β1，β2，β3和β4為權重系數，β1+β2+β3+β4＝1，且β1＞β2＞β3＞β4；S12，比較待處理廢水與各標準類別廢水的相似度的大小，將該待處理廢水規為相似度最接近1的標準類別廢水進行處理。
2.根據權利要求1所述的電鍍廢水污染源分析方法，其特征在于，在所述步驟S4中，通過如下方法確定各污染物的標準含量及廢水的標準pH值：S41，以上述步驟S3檢測得到同一工序編號下p個水樣的pH值為橫坐標，同時分別以該工序編號下p個水樣中的同一種污染物的含量為縱坐標，將p個水樣的檢測結果標注在二維直角坐標系中、得到對應的坐標點，然后將二維直角坐標系劃分為若干個網格狀分布的、等面積的子區域，并以此計算各個子區域中坐標點的數量或密度；其中，所述網格狀分布的子區域應包含所有標注出來的坐標點；S42，對比各個子區域中坐標點的數量或密度，將坐標點含量最高的子區域選取出來；S43，將坐標點含量最高的子區域與其相鄰的子區域進行對比，分別計算各相鄰的子區域與坐標點含量最高的子區域中坐標點的數量或密度的比值Z；S44，若各相鄰的子區域與坐標點含量最高的子區域中坐標點的數量或密度的比值Z均≥Z1，則將所述坐標點含量最高的子區域的中心點對應的縱坐標作值作為該工序產生的電鍍廢水中該類污染物的標準含量，并記錄該工序產生的電鍍廢水中該類污染物的標準含量對應的pH值；若否，則將二維直角坐標系劃分為若干個面積更小的網格狀分布的子區域，并重新執行步驟S41～S44，直至確定該工序編號下水樣中該類污染物的標準含量及其對應的pH值；S45，遍歷同一水樣中的各類污染物，確定該工序編號下水樣中的各類污染物的標準含量及其對應的pH值；S46，對同一水樣，將其中各類污染物的標準含量對應的pH值的平均值作為該工序產生的電鍍廢水的標準pH值；S47，遍歷所有水樣中的各類污染物，確定各工序產生的電鍍廢水中各污染物的標準含量及廢水的標準pH值。
3.根據權利要求1所述的電鍍廢水污染源分析方法，其特征在于，在所述步驟S5中，通過如下方法確定所述電鍍廢水排放工序編號表中各工序排放的電鍍廢水的特征污染因子：S51，首先對各工序排放的電鍍廢水中各污染物的標準含量進行排序，并依據各污染物的標準含量自高到低，將各個污染物依次記為第一污染物，第二污染物，……；S52，將第一污染物的標準含量與第二污染物的標準含量進行比較，若第一污染物的標準含量≥第二污染物的標準含量的f倍，則將第一污染物設定為該工序排放的電鍍廢水的特征污染因子；若第一污染物的標準含量＜第二污染物的標準含量的f倍，則比較第二污染物的標準含量是否≥第三污染物的標準含量的(f+1)倍，若是，則將第一污染物和第二污染物設定為該工序排放的電鍍廢水的特征污染因子；若否，則繼續比較第三污染物的標準含量是否≥第四污染物的標準含量的(f+2)倍，若是，則將第一污染物、第二污染物和第三污染物設定為該工序排放的電鍍廢水的特征污染因子；若否，則執行步驟S53；S53，分別計算Q1＝第一污染物：第二污染物、Q2＝第二污染物：第三污染物和Q3＝第三污染物：第四污染物的值；S54，比較Q1、Q2和Q3的大小，若Q3＜Q2，且Q3＜Q1，則將第一污染物、第二污染物、第三污染物和第四污染物均設定為該工序排放的電鍍廢水的特征污染因子；否側，將第一污染物、第二污染物和第三污染物設定為該工序排放的電鍍廢水的特征污染因子；S55，依據各特征污染因子的含量自高到低，將各個污染物依次記為第一特征因子、第二特征因子、第三特征因子或第四特征因子。
4.根據權利要求1所述的電鍍廢水污染源分析方法，其特征在于，在所述步驟S6中，對所述編號表中各工序?qū)?yīng)的特征污染因子子集進行相互比較，并根據比較結果將電鍍廢水進行分類的方法如下：S61，判斷所述電鍍廢水排放工序編號表中A11工序?qū)?yīng)的特征污染因子子集與其余各工序?qū)?yīng)的特征污染因子子集是否有交集，若無，則將A11工序排放的電鍍廢水單獨劃分為一類廢水；若有，則執行步驟S62；S62，判斷所述交集中是否含有形成該交集的兩個特征污染因子子集中的第一特征因子，若否，將這兩個工序排放的廢水劃分不同的兩類廢水；若是，則繼續判斷所述的兩個特征污染因子子集中的第一特征因子是否相同，若是，則將這兩個工序排放的廢水劃分同一類廢水；若否，則繼續判斷所述交集中是否含有形成該交集的兩個特征污染因子子集中的第二特征因子，若否，則將這兩個工序排放的廢水劃分不同的兩類廢水；若是，則將這兩個工序排放的廢水劃分同一類廢水；S63，遍歷所述電鍍廢水排放工序編號表中各工序，直至將所述電鍍廢水排放工序編號表中各工序?qū)?yīng)的廢水均分類完成，得到若干個電鍍廢水的標準類別，并將各標準類別電鍍廢水依次記為W1，W2，W3，……。
5.根據權利要求1所述的電鍍廢水污染源分析方法，其特征在于，按照下述方法確定各標準類別廢水的代表污染因子、以及各標準類別廢水中的各個代表污染因子的含量中心點及pH值中心點；S71，判斷各標準類別廢水所包含的所述編號表中的工序的數量，若該類廢水僅僅包含所述編號表中其中一個工序的廢水，則將該工序中各特征污染因子作為該標準類別廢水的代表污染因子，并將該工序中各特征污染因子的標準含量及標準pH值直接作為該標準類別廢水的各代表污染因子的含量中心點及該標準類別廢水的pH值中心點；若該標準類別廢水包含了所述編號表中兩個及以上的工序的廢水，則執行步驟S72；S72，根據各個工序電鍍廢水排放量和對應的特征污染因子的標準含量及標準pH值計算各個工序電鍍廢水混合后的特征污染因子的含量和pH值，并按照含量從高至低排序，將含量較高的前4個特征污染因子作為該標準類別廢水的代表污染因子，并將計算得到的、混合后的特征污染因子的含量和pH值作為對應代表污染因子的含量中心點及該標準類別廢水的pH值中心點。
6.一種電鍍廢水污染源處理方法，其特征在于，所述電鍍廢水污染源處理方法采用上述權利要求1～5任一項所述的電鍍廢水污染源分析方法進行電鍍廢水標準類別分類。
7.根據權利要求6所述的電鍍廢水污染源處理方法，其特征在于，將電鍍廢水分為九個標準類別，分別為：W1，其代表污染因子為Ni2+和Cu2+；W2，其代表污染因子為Ni2+；W3，其代表污染因子為Cr6+和T-Cr；W4，其代表污染因子為CN-和Cu2+；W5，其代表污染因子為Cu2+；W6，其代表污染因子為Zn2+、Cu2+、Ni2+和T-Cr；W7，其代表污染因子為T-Fe和Ni2+；W8，其代表污染因子為Ag；W9，其代表污染因子為Cu2+、T-Cr、T-P。
8.根據權利要求7所述的電鍍廢水污染源處理方法，其特征在于，對上述不同標準類別的電鍍廢水采取不同的處理方式進行處理，具體包括：對于廢水W1：首先將廢水W1輸送至含鎳調節池中，混合均勻后，通入pH預調池中，經pH調節至酸性后，通入離子交換一池中，經離子交換一去除鎳離子后與廢水W2混合、并按照廢水W2的處理工藝?yán)^續進行處理；對于廢水W2：首先將廢水W2和經過前處理后的廢水W1通入另一含鎳調節池中，混合均勻后，通入另一pH預調池中，經pH調節至酸性后，通入離子交換二池中，經離子交換二去除鎳離子后，通入?yún)R水池中，之后通入雙膜處理系統中，經超濾+反滲透膜進行雙膜處理后，淡水排入排放池；濃水收集在濃水池中，之后依次經一級芬頓池、一級沉淀池、二級芬頓池、二級沉淀池依次處理，其中，一級沉淀池和二級沉淀池產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；二級沉淀池中沉淀后的上清液排入排放池；對于廢水W3：首先通入含鉻調節池混合均勻后，通入一級調酸池加硫酸將廢水W3的pH值調節至≤2，之后通入焦亞池、并加入焦亞硫酸鈉，攪拌均勻后，通入鉻還原池，在鉻還原池中，通過焦亞硫酸鈉作為還原劑處理廢水W3，將其中的六價鉻經還原成三價鉻后，將廢水W3通入鉻沉淀池，加入堿性沉淀劑、經堿性沉淀去除三價鉻后，將鉻沉淀池沉淀后的上清液通入二級調酸池中，將廢水W3的pH值調節至7～9，之后將廢水W3通入重捕劑池中，加入石灰和重金屬捕捉劑攪拌均勻后，通入鉻反應池中，通過重金屬捕捉劑進行殘存金屬離子的去除，反應完成后，將廢水W3通入鉻沉淀池中，沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；鉻沉淀池中的上清液依次通入中間處理系統和末端處理系統中進行處理；對于廢水W4：首先將廢水W4通入含氰調節池混合均勻后，依次通入一級破氰反應池和二級破氰反應池中按照兩級堿性氯氧化法進行處理，其中，一級破氰反應池中廢水W4的pH≥11.5，二級破氰反應池中廢水的pH需控制在6～7之間，一級破氰反應池中添加的藥劑為次氯酸鈉溶液，二級破氰反應池中添加的藥劑為次氯酸鈉溶液，二級破氰反應池排出的廢水與廢水W6混合后，繼續按照廢水W6的處理工藝進行處理；對于廢水W5：首先將廢水W5通入焦銅調節池中混合均勻后，通入焦銅調酸池中、將廢水W5的pH值調節至3以下，之后將廢水W5通入加亞鐵池、并加入硫酸亞鐵，攪拌均勻后，將廢水W5通入亞鐵反應池中進行反應，反應結束后，將廢水W5通入焦銅絮凝池中、并加入加石灰乳液調節廢水W5的pH至10～10.5，然后將廢水W5通入焦銅沉淀池中，沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；焦銅沉淀池中的上清液依次通入中間處理系統和末端處理系統中進行處理；對于廢水W6：首先將廢水W6和經過前端處理的廢水W4通入綜合調節池中混合均勻后，將其通入綜合破絡池中，加入次氯酸鈉攪拌均勻后，將綜合破絡池中的廢水通入綜合反應池中，進行氧化破絡反應，反應結束后，將廢水通入綜合沉淀池中，并加堿將綜合沉淀池中廢水的pH控制在9～9.5之間，沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；綜合沉淀池中的上清液依次通入中間處理系統和末端處理系統中進行處理；對于廢水W7：首先將廢水W7通入前處理調節池中混合均勻后，通入前處理反應池中，并投加石灰乳和聚丙烯酰胺，通過協同混聚的方式以沉淀去除其中的污染物；前處理反應池中的反應結束后將廢水通入前處理沉淀池中進行處理，沉淀后的上清液依次通入中間處理系統和末端處理系統中進行處理；沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％后，委托有資質單位安全處置；對于廢水W8：首先將廢水W8通入含銀調節池中混合均勻后，將廢水W8通入含銀反應池組中，在含銀反應池組中依次加入破絡劑、堿和金屬捕捉劑，依次進行破絡、堿反應和重捕劑螯合處理后，將廢水W8通入含銀沉淀池中進行處理，沉淀后的上清液依次通入中間處理系統和末端處理系統中進行處理；沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％后，委托有資質單位安全處置；對于廢水W9：首先將廢水W9通入退鍍調節池中混合均勻后，通入序批反應系統中，并依次加入破絡劑、堿和金屬捕捉劑，依次進行破絡、堿反應和重捕劑螯合處理后，將廢水W9通入退鍍沉淀池中進行處理，沉淀后的上清液依次通入中間處理系統和末端處理系統中進行處理；沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％后，委托有資質單位安全處置。
9.根據權利要求8所述的電鍍廢水污染源處理方法，其特征在于，所述中間處理系統包括：依次設置的中間水池、調酸池、芬頓反應池、石灰反應池、混合混凝池、混合沉淀池。
10.根據權利要求8所述的電鍍廢水污染源處理方法，其特征在于，所述末端處理系統包括：依次設置的生化處理模塊、終極調酸池、終極加堿池、加重捕劑池、終極混凝池、終極絮凝池、終極沉淀池、pH調整池。
發明內容
本發明設計出一種電鍍廢水污染源分析及處理方法，以實現電鍍廢水處理設備和操作簡單、成本低廉、易于實現，且廢水處理效果好的目的。
為解決上述問題，本發明公開了一種電鍍廢水污染源分析方法，
一種電鍍廢水污染源分析方法，包括步驟：
S1、對電鍍廢水處理廠所服務的片區或常見電鍍生產線進行調查，獲取產生電鍍廢水的m條生產線；
S2、對所述m條生產線中各個產生電鍍廢水的工序依次進行編號，獲得電鍍廢水排放工序編號表；
S3，取所述電鍍廢水排放工序編號表中各編號對應的工序排放的電鍍廢水的水樣各p個，并對取到的水樣進行污染物檢測，其中檢測結果至少包括各水樣的pH值和各水樣中污染物的種類及含量，其中p≥5；
S4，根據上述水樣的檢測結果確定各工序產生的電鍍廢水中各污染物的標準含量及廢水的標準pH值；
S5，根據上述步驟S4得到的各工序產生的電鍍廢水中各污染物的標準含量及廢水的標準pH值，分別確定所述電鍍廢水排放工序編號表中各工序排放的電鍍廢水的特征污染因子，并將各工序排放的電鍍廢水的特征污染因子形成的集合記為該工序的特征污染因子子集，同時將所有工序的特征污染因子形成的集合記為特征污染因子全集U；
S6，對所述電鍍廢水排放工序編號表中各工序?qū)?yīng)的特征污染因子子集進行相互比較，并根據比較結果將電鍍廢水進行標準類別分類，并將各類電鍍廢水依次記為W1，W2，W3，……；
S7，對于上述步驟S6中劃分得到的各標準類別廢水，分別確定各標準類別廢水的代表污染因子、以及各標準類別廢水中的各個代表污染因子的含量中心點及pH值中心點；
S8，對總排水口待處理廢水中的各個代表污染因子的含量及廢水的pH值進行檢測；
S9，計算上述步驟S7中劃分得到的各標準類別廢水中的各個代表污染因子的標準特征值T；其中，標準特征值T＝γ1*代表污染因子的縱坐標+γ2*代表污染因子的橫坐標+γ3*代表污染因子與坐標系中原點0點之間的距離；其中γ1，γ2，γ3為貢獻度，且γ1＞γ2，γ3＞γ2；
S10，以pH值為橫坐標，污染物的含量為縱坐標，將上述步驟S8的檢測結果標注在二維直角坐標系中，并計算各污染物的實測特征值T’，實測特征值T’＝γ1*污染物的縱坐標+γ2*污染物的橫坐標+γ3*污染物的坐標點與坐標系中原點0點之間的距離；其中，γ1，γ2，γ3的取值與上述步驟S9中的相同；
S11，根據上述步驟S9和S10的計算結果計算待處理廢水與各標準類別廢水的相似度S，其中，相似度S＝(β1*T1’+β2*T2’+β3*T3’+β4*T4’)(β1*T1+β2*T2+β3*T3+β4*T4)；T1為對應標準類別廢水的第一代表因子的標準特征值，T2為對應標準類別廢水的第二代表因子的標準特征值，T3為對應標準類別廢水的第三代表因子的標準特征值，T4為對應標準類別廢水的第四代表因子的標準特征值；T1’為第一代表因子對應污染物的實測特征值，T2’為第二代表因子對應污染物的實測特征值，T3’為第三代表因子對應污染物的實測特征值，T4’為第四代表因子對應污染物的實測特征值，β1，β2，β3和β4為權重系數，β1+β2+β3+β4＝1，且β1＞β2＞β3＞β4；
S12，比較待處理廢水與各標準類別廢水的相似度的大小，將該待處理廢水規為相似度最接近1的標準類別廢水進行處理。
進一步的，在所述步驟S4中，通過如下方法確定各污染物的標準含量及廢水的標準pH值：
S41，以上述步驟S3檢測得到同一工序編號下p個水樣的pH值為橫坐標，同時分別以該工序編號下p個水樣中的同一種污染物的含量為縱坐標，將p個水樣的檢測結果標注在二維直角坐標系中、得到對應的坐標點，然后將二維直角坐標系劃分為若干個網格狀分布的、等面積的子區域，并以此計算各個子區域中坐標點的數量或密度；其中，所述網格狀分布的子區域應包含所有標注出來的坐標點；
S42，對比各個子區域中坐標點的數量或密度，將坐標點含量最高的子區域選取出來；
S43，將坐標點含量最高的子區域與其相鄰的子區域進行對比，分別計算各相鄰的子區域與坐標點含量最高的子區域中坐標點的數量或密度的比值Z；
S44，若各相鄰的子區域與坐標點含量最高的子區域中坐標點的數量或密度的比值Z均≥Z1，則將所述坐標點含量最高的子區域的中心點對應的縱坐標作值作為該工序產生的電鍍廢水中該類污染物的標準含量，并記錄該工序產生的電鍍廢水中該類污染物的標準含量對應的pH值；若否，則將二維直角坐標系劃分為若干個面積更小的網格狀分布的子區域，并重新執行步驟S41～S44，直至確定該工序編號下水樣中該類污染物的標準含量及其對應的pH值；
S45，遍歷同一水樣中的各類污染物，確定該工序編號下水樣中的各類污染物的標準含量及其對應的pH值；
S46，對同一水樣，將其中各類污染物的標準含量對應的pH值的平均值作為該工序產生的電鍍廢水的標準pH值；
S47，遍歷所有水樣中的各類污染物，確定各工序產生的電鍍廢水中各污染物的標準含量及廢水的標準pH值。
進一步的，在所述步驟S5中，通過如下方法確定所述電鍍廢水排放工序編號表中各工序排放的電鍍廢水的特征污染因子：
S51，首先對各工序排放的電鍍廢水中各污染物的標準含量進行排序，并依據各污染物的標準含量自高到低，將各個污染物依次記為第一污染物，第二污染物，……；
S52，將第一污染物的標準含量與第二污染物的標準含量進行比較，若第一污染物的標準含量≥第二污染物的標準含量的f倍，則將第一污染物設定為該工序排放的電鍍廢水的特征污染因子；若第一污染物的標準含量＜第二污染物的標準含量的f倍，則比較第二污染物的標準含量是否≥第三污染物的標準含量的(f+1)倍，若是，則將第一污染物和第二污染物設定為該工序排放的電鍍廢水的特征污染因子；若否，則繼續比較第三污染物的標準含量是否≥第四污染物的標準含量的(f+2)倍，若是，則將第一污染物、第二污染物和第三污染物設定為該工序排放的電鍍廢水的特征污染因子；若否，則執行步驟S53；
S53，分別計算Q1＝第一污染物：第二污染物、Q2＝第二污染物：第三污染物和Q3＝第三污染物：第四污染物的值；
S54，比較Q1、Q2和Q3的大小，若Q3＜Q2，且Q3＜Q1，則將第一污染物、第二污染物、第三污染物和第四污染物均設定為該工序排放的電鍍廢水的特征污染因子；否側，將第一污染物、第二污染物和第三污染物設定為該工序排放的電鍍廢水的特征污染因子；
S55，依據各特征污染因子的含量自高到低，將各個污染物依次記為第一特征因子、第二特征因子、第三特征因子或第四特征因子。
進一步的，在所述步驟S6中，對所述編號表中各工序?qū)?yīng)的特征污染因子子集進行相互比較，并根據比較結果將電鍍廢水進行分類的方法如下：
S61，判斷所述電鍍廢水排放工序編號表中A11工序?qū)?yīng)的特征污染因子子集與其余各工序?qū)?yīng)的特征污染因子子集是否有交集，若無，則將A11工序排放的電鍍廢水單獨劃分為一類廢水；若有，則執行步驟S62；
S62，判斷所述交集中是否含有形成該交集的兩個特征污染因子子集中的第一特征因子，若否，將這兩個工序排放的廢水劃分不同的兩類廢水；若是，則繼續判斷所述的兩個特征污染因子子集中的第一特征因子是否相同，若是，則將這兩個工序排放的廢水劃分同一類廢水；若否，則繼續判斷所述交集中是否含有形成該交集的兩個特征污染因子子集中的第二特征因子，若否，則將這兩個工序排放的廢水劃分不同的兩類廢水；若是，則將這兩個工序排放的廢水劃分同一類廢水；
S63，遍歷所述電鍍廢水排放工序編號表中各工序，直至將所述電鍍廢水排放工序編號表中各工序?qū)?yīng)的廢水均分類完成，得到若干個電鍍廢水的標準類別，并將各標準類別電鍍廢水依次記為W1，W2，W3，……。
進一步的，在所述步驟S7中，按照下述方法確定各標準類別廢水的代表污染因子、以及各標準類別廢水中的各個代表污染因子的含量中心點及pH值中心點；
S71，判斷各標準類別廢水所包含的所述編號表中的工序的數量，若該類廢水僅僅包含所述編號表中其中一個工序的廢水，則將該工序中各特征污染因子作為該標準類別廢水的代表污染因子，并將該工序中各特征污染因子的標準含量及標準pH值直接作為該標準類別廢水的各代表污該標準類別廢水的染因子的含量中心點及pH值中心點；若該標準類別廢水包含了所述編號表中兩個及以上的工序的廢水，則執行步驟S72；
S72，根據各個工序電鍍廢水排放量和對應的特征污染因子的標準含量及標準pH值計算各個工序電鍍廢水混合后的特征污染因子的含量和pH值，并按照含量從高至低排序，將含量較高的前4個特征污染因子作為該標準類別廢水的代表污染因子，并將計算得到的、混合后的特征污染因子的含量和pH值作為對應代表污染因子的含量中心點及該標準類別廢水的pH值中心點。
一種電鍍廢水污染源處理方法，所述電鍍廢水污染源處理方法采用上述的電鍍廢水污染源分析方法進行電鍍廢水標準類別分類。
進一步的，將電鍍廢水分為九個標準類別，分別為：
W1，其代表污染因子為Ni2+和Cu2+；
W2，其代表污染因子為Ni2+；
W3，其代表污染因子為Cr6+和T-Cr；
W4，其代表污染因子為CN-和Cu2+；
W5，其代表污染因子為Cu2+；
W6，其代表污染因子為Zn2+、Cu2+、Ni2+和T-Cr；
W7，其代表污染因子為T-Fe和Ni2+；
W8，其代表污染因子為Ag；
W9，其代表污染因子為Cu2+、T-Cr、T-P。

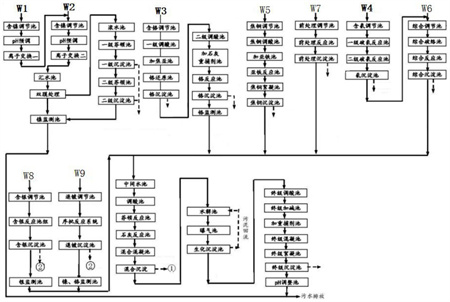

進一步的，對上述不同標準類別的電鍍廢水采取不同的處理方式進行處理，具體包括：
對于廢水W1：首先將廢水W1輸送至含鎳調節池中，混合均勻后，通入pH預調池中，經pH調節至酸性后，通入離子交換一池中，經離子交換一去除鎳離子后與廢水W2混合、并按照廢水W2的處理工藝?yán)^續進行處理；
對于廢水W2：首先將廢水W2和經過前處理后的廢水W1通入另一含鎳調節池中，混合均勻后，通入另一pH預調池中，經pH調節至酸性后，通入離子交換二池中，經離子交換二去除鎳離子后，通入?yún)R水池中，之后通入雙膜處理系統中，經超濾+反滲透膜進行雙膜處理后，淡水排入排放池；濃水收集在濃水池中，之后依次經一級芬頓池、一級沉淀池、二級芬頓池、二級沉淀池依次處理，其中，一級沉淀池和二級沉淀池產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；二級沉淀池中沉淀后的上清液排入排放池；
對于廢水W3：首先通入含鉻調節池混合均勻后，通入一級調酸池加硫酸將廢水W3的pH值調節至≤2，之后通入焦亞池、并加入焦亞硫酸鈉，攪拌均勻后，通入鉻還原池，在鉻還原池中，通過焦亞硫酸鈉作為還原劑處理廢水W3，將其中的六價鉻經還原成三價鉻后，將廢水W3通入鉻沉淀池，加入堿性沉淀劑、經堿性沉淀去除三價鉻后，將鉻沉淀池沉淀后的上清液通入二級調酸池中，將廢水W3的pH值調節至7～9，之后將廢水W3通入重捕劑池中，加入石灰和重金屬捕捉劑攪拌均勻后，通入鉻反應池中，通過重金屬捕捉劑進行殘存金屬離子的去除，反應完成后，將廢水W3通入鉻沉淀池中，沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；鉻沉淀池中的上清液依次通入中間處理系統和末端處理系統中進行處理；
對于廢水W4：首先將廢水W4通入含氰調節池混合均勻后，依次通入一級破氰反應池和二級破氰反應池中按照兩級堿性氯氧化法進行處理，其中，一級破氰反應池中廢水W4的pH≥11.5，二級破氰反應池中廢水的pH需控制在6～7之間，一級破氰反應池中添加的藥劑為次氯酸鈉溶液，二級破氰反應池中添加的藥劑為次氯酸鈉溶液，二級破氰反應池排出的廢水與廢水W6混合后，繼續按照廢水W6的處理工藝進行處理；
對于廢水W5：首先將廢水W5通入焦銅調節池中混合均勻后，通入焦銅調酸池中、將廢水W5的pH值調節至3以下，之后將廢水W5通入加亞鐵池、并加入硫酸亞鐵，攪拌均勻后，將廢水W5通入亞鐵反應池中進行反應，反應結束后，將廢水W5通入焦銅絮凝池中、并加入加石灰乳液調節廢水W5的pH至10～10.5，然后將廢水W5通入焦銅沉淀池中，沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；焦銅沉淀池中的上清液依次通入中間處理系統和末端處理系統中進行處理；
對于廢水W6：首先將廢水W6和經過前端處理的廢水W4通入綜合調節池中混合均勻后，將其通入綜合破絡池中，加入次氯酸鈉攪拌均勻后，將綜合破絡池中的廢水通入綜合反應池中，進行氧化破絡反應，反應結束后，將廢水通入綜合沉淀池中，并加堿將綜合沉淀池中廢水的pH控制在9～9.5之間，沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％，并委托有資質單位安全處置；綜合沉淀池中的上清液依次通入中間處理系統和末端處理系統中進行處理；
對于廢水W7：首先將廢水W7通入前處理調節池中混合均勻后，通入前處理反應池中，并投加石灰乳和聚丙烯酰胺，通過協同混聚的方式以沉淀去除其中的污染物；前處理反應池中的反應結束后將廢水通入前處理沉淀池中進行處理，沉淀后的上清液依次通入中間處理系統和末端處理系統中進行處理；沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％后，委托有資質單位安全處置；
對于廢水W8：首先將廢水W8通入含銀調節池中混合均勻后，將廢水W8通入含銀反應池組中，在含銀反應池組中依次加入破絡劑、堿和金屬捕捉劑，依次進行破絡、堿反應和重捕劑螯合處理后，將廢水W8通入含銀沉淀池中進行處理，沉淀后的上清液依次通入中間處理系統和末端處理系統中進行處理；沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％后，委托有資質單位安全處置；
對于廢水W9：首先將廢水W9通入退鍍調節池中混合均勻后，通入序批反應系統中，并依次加入破絡劑、堿和金屬捕捉劑，依次進行破絡、堿反應和重捕劑螯合處理后，將廢水W9通入退鍍沉淀池中進行處理，沉淀后的上清液依次通入中間處理系統和末端處理系統中進行處理；沉淀產生的污泥經污泥濃縮池濃縮后，由壓濾機壓縮至含水率≤60％后，委托有資質單位安全處置。
進一步的，所述中間處理系統包括：依次設置的中間水池、調酸池、芬頓反應池、石灰反應池、混合混凝池、混合沉淀池。
進一步的，所述末端處理系統包括：依次設置的生化處理模塊、終極調酸池、終極加堿池、加重捕劑池、終極混凝池、終極絮凝池、終極沉淀池、pH調整池。
本申請所述的電鍍廢水污染源分析及處理方法具有以下優點：
第一，分工序獲得特征因子的方式比傳統對總排水口或生產線的廢水進行分析的方式，能夠發現更全面的、更精準的的特征因子；
第二、多特征因子結合的廢水分類方式使得水質分類更加準確；
第三、整個計算過程可以通過簡單的數學計算得到，不需要進行模型訓練、智能模擬等，技術難度低、簡單易于實現；
第四、避免了傳統多管路進水的方式劑弊端。
（發明人：梁霜霜;葛格;石磐;徐赟懿;宋艦;林濤;夏赟）
