公布日：2023.10.17

申請日：2023.08.18

分類號：F04D13/08(2006.01)I;F04D29/08(2006.01)I;F04D29/12(2006.01)I;F04D29/62(2006.01)I

摘要

本發明涉及排污水泵技術領域，提供一種環保型高分子合金排污水泵，包括機筒和泵體，所述機筒的頂端安裝有上帽，所述上帽的頂端固定有把手，所述上帽頂端把手的一側安裝有壓線座，所述機筒的底端安裝有連接筒，所述連接筒的底端設置有第一墊片。本發明通過設置有固定結構，將上底座移至第二墊片的底端，通過螺栓將上底座、第二墊片和泵體固定連接，將下底座放置在安裝座的頂端，將螺栓穿過預留孔，使用扳手轉動螺栓，使下底座與安裝座固定連接，通過下底座和支撐塊之間均勻固定了支撐塊，增強了該裝置的穩定性，同時避免了較大物體進入泵體的內部使葉輪發生損壞，從而延長了該環保型高分子合金排污水泵在使用時的適用性。

權利要求書

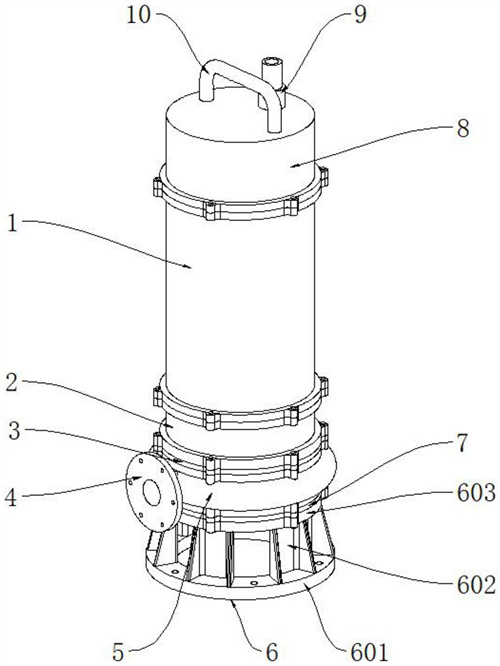

1.一種環保型高分子合金排污水泵，包括機筒(1)和泵體(5)；其特征在于：所述機筒(1)的頂端安裝有上帽(8)，所述上帽(8)的頂端固定有把手(10)，所述上帽(8)頂端把手(10)的一側安裝有壓線座(9)；所述機筒(1)的底端安裝有連接筒(2)，所述連接筒(2)的底端設置有第一墊片(3)，所述第一墊片(3)的底端設置有泵體(5)，所述泵體(5)的一側固定有排廢管(4)，所述泵體(5)的底端設置有第二墊片(7)，所述第二墊片(7)的底端設置有固定結構(6)，所述固定結構(6)包括下底座(601)、支撐塊(602)、上底座(603)以及預留孔(604)，所述上底座(603)設置于第二墊片(7)的底端，所述上底座(603)的底端均勻固定有支撐塊(602)，所述支撐塊(602)的底端均固定有下底座(601)，所述下底座(601)內部支撐塊(602)的一側均設置有預留孔(604)；所述機筒(1)的內壁上安裝有定子(14)，所述定子(14)的內側設置有轉子(15)，所述轉子(15)的內部貫穿有泵軸(18)，所述上帽(8)的底部安裝有接線座(16)，所述接線座(16)頂端的兩側均固定有接線板(17)，所述泵軸(18)的底端延伸至泵體(5)的內部并安裝有葉輪(11)，所述連接筒(2)內部泵軸(18)的外側設置有密封結構(12)，所述機筒(1)底部泵軸(18)的外側設置有防護結構(13)。

2.根據權利要求1所述的一種環保型高分子合金排污水泵，其特征在于：所述連接筒(2)、第一墊片(3)和泵體(5)通過螺栓固定連接，所述泵體(5)、第二墊片(7)和上底座(603)通過螺栓固定連接。

3.根據權利要求1所述的一種環保型高分子合金排污水泵，其特征在于：所述排廢管(4)遠離泵體(5)的一端固定有法蘭盤，所述轉子(15)和泵軸(18)呈固定連接設計，所述泵軸(18)的頂端延伸至接線座(16)的內部并通過軸承與接線座(16)構成轉動結構。

4.根據權利要求1所述的一種環保型高分子合金排污水泵，其特征在于：所述密封結構(12)包括密封座(1201)、密封罩(1202)、壓緊彈簧(1203)、密封圈(1204)以及密封板(1205)，所述密封座(1201)套設于連接筒(2)內部泵軸(18)的外側，所述密封座(1201)底端泵軸(18)的外側安裝有密封罩(1202)，所述密封罩(1202)頂部泵軸(18)的外側設置有壓緊彈簧(1203)，所述壓緊彈簧(1203)底端泵軸(18)的外側設置有密封圈(1204)，所述密封圈(1204)底端泵軸(18)的外壁上固定有密封板(1205)。

5.根據權利要求4所述的一種環保型高分子合金排污水泵，其特征在于：所述密封座(1201)的外側壁與連接筒(2)的內壁側固定連接，所述密封圈(1204)在泵軸(18)的外側通過壓緊彈簧(1203)構成伸縮結構。

6.根據權利要求1所述的一種環保型高分子合金排污水泵，其特征在于：所述防護結構(13)包括防護座(1301)、蓋板(1302)、第一密封環(1303)、檢測探頭(1304)、第二密封環(1305)以及定位軸承(1306)，所述防護座(1301)設置于機筒(1)底部泵軸(18)的外側，所述防護座(1301)頂部泵軸(18)的外壁上均勻安裝有定位軸承(1306)，所述定位軸承(1306)底端泵軸(18)的外側設置有第二密封環(1305)，所述防護座(1301)底端泵軸(18)的外側安裝有蓋板(1302)，所述蓋板(1302)底部泵軸(18)的外側設置有第一密封環(1303)，所述防護座(1301)內部的一側貫穿有檢測探頭(1304)。

7.根據權利要求6所述的一種環保型高分子合金排污水泵，其特征在于：所述防護座(1301)的外側壁與機筒(1)的內側壁固定連接，所述蓋板(1302)的主視截面呈凸字形設計。

8.根據權利要求6所述的一種環保型高分子合金排污水泵，其特征在于：所述第一密封環(1303)頂部與蓋板(1302)的底部固定連接，所述定位軸承(1306)的外側壁與防護座(1301)的內側壁固定連接。

9.根據權利要求6所述的一種環保型高分子合金排污水泵，其特征在于：所述第二密封環(1305)的頂端與定位軸承(1306)的底端相抵觸，所述第二密封環(1305)的底端與蓋板(1302)的頂端相抵觸。

10.該環保型高分子合金排污水泵使用方法，包括如下步驟：S1.固定：通過把手(10)將該排污水泵提起放置在安裝座的頂端，將螺栓穿過預留孔(604)，使用扳手轉動螺栓，使下底座(601)與安裝座固定連接，將鋼絲繩的一端與把手(10)系在一起，將鋼絲繩的另一端系在岸上；S2.組裝：將彎管接頭的一端與排廢管(4)的一端固定連接，將彎管接頭的另一端與排污管的一端固定連接，將線纜的一端通過壓線座(9)穿入上帽(8)的內部，使線纜與接線板(17)固定連接；S3.放置：拉動鋼絲繩將該排污水泵提起放入池中，使排污水泵底端的安裝座與池底接觸，并將繩索收緊；S4.啟動：外接電源，在轉子(15)會在定子(14)的內側轉動，使轉子(15)通過泵軸(18)帶動葉輪(11)在泵體(5)的內部轉動，葉輪(11)會將池中的污水吸入泵體(5)的內部，然后通過排廢管(4)、彎管接頭和排污管輸送至池外。

發明內容

(一)要解決的技術問題

本發明的目的是提供一種環保型高分子合金排污水泵，用以解決現有的排污水泵穩定性較差的缺陷。

(二)發明內容

為了解決上述技術問題，本發明提供如下技術方案：一種環保型高分子合金排污水泵，包括機筒和泵體；

其特征在于：

所述機筒的頂端安裝有上帽，所述上帽的頂端固定有把手，所述上帽頂端把手的一側安裝有壓線座；

所述機筒的底端安裝有連接筒，所述連接筒的底端設置有第一墊片，所述第一墊片的底端設置有泵體，所述泵體的一側固定有排廢管，所述泵體的底端設置有第二墊片，所述第二墊片的底端設置有固定結構，所述固定結構包括下底座、支撐塊、上底座以及預留孔，所述上底座設置于第二墊片的底端，所述上底座的底端均勻固定有支撐塊，所述支撐塊的底端均固定有下底座，所述下底座內部支撐塊的一側均設置有預留孔；

所述機筒的內壁上安裝有定子，所述定子的內側設置有轉子，所述轉子的內部貫穿有泵軸，所述上帽的底部安裝有接線座，所述接線座頂端的兩側均固定有接線板，所述泵軸的底端延伸至泵體的內部并安裝有葉輪，所述連接筒內部泵軸的外側設置有密封結構，所述機筒底部泵軸的外側設置有防護結構。

優選的，所述連接筒、第一墊片和泵體通過螺栓固定連接，所述泵體、第二墊片和上底座通過螺栓固定連接。

優選的，所述排廢管遠離泵體的一端固定有法蘭盤，所述轉子和泵軸呈固定連接設計，所述泵軸的頂端延伸至接線座的內部并通過軸承與接線座構成轉動結構。

優選的，所述密封結構包括密封座、密封罩、壓緊彈簧、密封圈以及密封板，所述密封座套設于連接筒內部泵軸的外側，所述密封座底端泵軸的外側安裝有密封罩，所述密封罩頂部泵軸的外側設置有壓緊彈簧，所述壓緊彈簧底端泵軸的外側設置有密封圈，所述密封圈底端泵軸的外壁上固定有密封板。

優選的，所述密封座的外側壁與連接筒的內壁側固定連接，所述密封圈在泵軸的外側通過壓緊彈簧構成伸縮結構。

優選的，所述防護結構包括防護座、蓋板、第一密封環、檢測探頭、第二密封環以及定位軸承，所述防護座設置于機筒底部泵軸的外側，所述防護座頂部泵軸的外壁上均勻安裝有定位軸承，所述定位軸承底端泵軸的外側設置有第二密封環，所述防護座底端泵軸的外側安裝有蓋板，所述蓋板底部泵軸的外側設置有第一密封環，所述防護座內部的一側貫穿有檢測探頭。

優選的，所述防護座的外側壁與機筒的內側壁固定連接，所述蓋板的主視截面呈凸字形設計。

優選的，所述第一密封環頂部與蓋板的底部固定連接，所述定位軸承的外側壁與防護座的內側壁固定連接。

優選的，所述第二密封環的頂端與定位軸承的底端相抵觸，所述第二密封環的底端與蓋板的頂端相抵觸。

該環保型高分子合金排污水泵使用方法，包括如下步驟：

S1.固定：通過把手將該排污水泵提起放置在安裝座的頂端，將螺栓穿過預留孔，使用扳手轉動螺栓，使下底座與安裝座固定連接，將鋼絲繩的一端與把手系在一起，將鋼絲繩的另一端系在岸上；

S2.組裝：將彎管接頭的一端與排廢管的一端固定連接，將彎管接頭的另一端與排污管的一端固定連接，將線纜的一端通過壓線座穿入上帽的內部，使線纜與接線板固定連接；

S3.放置：拉動鋼絲繩將該排污水泵提起放入池中，使排污水泵底端的安裝座與池底接觸，并將繩索收緊；

S4.啟動：外接電源，在轉子會在定子的內側轉動，使轉子通過泵軸帶動葉輪在泵體的內部轉動，葉輪會將池中的污水吸入泵體的內部，然后通過排廢管、彎管接頭和排污管輸送至池外。

(三)有益效果

本發明提供的一種環保型高分子合金排污水泵，其優點在于：

通過設置有固定結構，將上底座移至第二墊片的底端，通過螺栓將上底座、第二墊片和泵體固定連接，將下底座放置在安裝座的頂端，將螺栓穿過預留孔，使用扳手轉動螺栓，使下底座與安裝座固定連接，通過下底座和支撐塊之間均勻固定了支撐塊，增強了該裝置的穩定性，同時避免了較大物體進入泵體的內部使葉輪發生損壞，從而延長了該環保型高分子合金排污水泵在使用時的適用性；

通過設置有密封結構，將連接筒安裝在機筒的底端，使泵軸穿過密封座的內部，將密封罩安裝在密封座底端泵軸的外側，泵軸轉過過程中會帶動密封板在密封罩的內部轉動，在壓緊彈簧的彈力作用下，密封板的頂端始終與密封圈的底端相抵觸，避免了污水通過連接筒進入機筒的內部，從而提高了該環保型高分子合金排污水泵在使用時的密封性；

通過設置有防護結構，將泵軸安裝在機筒的內部，使轉子與定子相互配合，泵軸通過定位軸承安裝在防護座的內部，將第二密封環放置在定位軸承底端泵軸的外側，然后將蓋板安裝在防護座底端泵軸的外側，使蓋板的頂端與第二密封環的底端相抵觸，同時將第一密封環鑲嵌在蓋板底端泵軸的外側，在檢測探頭的作用下，當密封結構發生損壞污水進入機筒的底部，檢測探頭會發出信號及時斷電對排污水泵進行保護，從而提高了該環保型高分子合金排污水泵的使用壽命。

（發明人：胡夕鵬）
