公布日：2023.12.29
申請日：2023.11.08
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;C02F1/52(2023.01)I;C02F1/461(2023.01)I;C02F1/28(2023.01)I;C02F1/02(2023.01)I
摘要
本發明公開了一種廢水處理用一體化處理機及其使用方法，包括：基板，機架，所述機架設置在基板的頂部，廢水處理機，所述廢水處理機設置在基板的頂部，所述廢水處理機包括水泵一，所述水泵一固定連接在基板頂部的右側，所述機架的頂部從左至右依次固定連接有過濾罐、混凝罐、電解罐和消毒罐，所述水泵一的出水口與過濾罐連通，所述過濾罐右側的頂部與混凝罐連通，所述混凝罐右側的頂部與電解罐左側的頂部連通。本發明通過設置廢水處理機，可以對廢水進行處理，使廢水過濾、混凝、電解和消毒，保證廢水符合排放標準，使用者在使用時可以對廢水進行過濾和殺菌消毒，可以對廢水進行全面處理，從而保證使用者的正常使用。
權利要求書

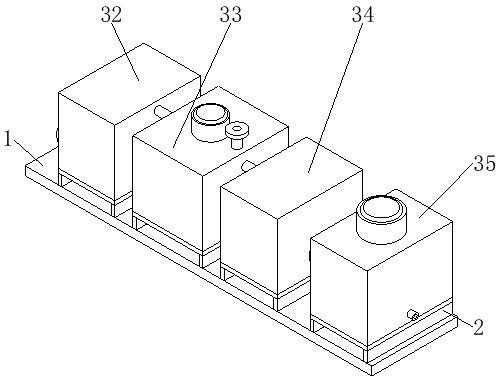

1.一種廢水處理用一體化處理機，其特征在于，包括：基板（1）；機架（2），所述機架（2）設置在基板（1）的頂部；廢水處理機（3），所述廢水處理機（3）設置在基板（1）的頂部，所述廢水處理機（3）包括水泵一（31），所述水泵一（31）固定連接在基板（1）頂部的右側，所述機架（2）的頂部從左至右依次固定連接有過濾罐（32）、混凝罐（33）、電解罐（34）和消毒罐（35），所述水泵一（31）的出水口與過濾罐（32）連通，所述過濾罐（32）右側的頂部與混凝罐（33）連通，所述混凝罐（33）右側的頂部與電解罐（34）左側的頂部連通，所述基板（1）頂部的右側固定連接有水泵二（36），所述水泵二（36）的進水口與電解罐（34）連通，所述水泵二（36）的出水口與消毒罐（35）連通。
2.根據權利要求1所述的一種廢水處理用一體化處理機，其特征在于：所述過濾罐（32）的內部設置有過濾機構（4），所述過濾機構（4）包括過濾網一（41），所述過濾網一（41）的表面與過濾罐（32）的內壁固定連接，所述過濾網一（41）的底部固定連接有活性炭（42），所述活性炭（42）的底部活動連接有過濾網二（43）。
3.根據權利要求2所述的一種廢水處理用一體化處理機，其特征在于：所述混凝罐（33）的頂部設置有攪動機構（5），所述攪動機構（5）包括電機（51），所述電機（51）固定連接在混凝罐（33）的頂部，所述電機（51）的輸出端貫穿至混凝罐（33）的內部固定連接有傳動軸（52），所述傳動軸（52）表面的頂部固定連接有齒輪一（53），所述齒輪一（53）的兩側均設置有齒輪二（54），所述齒輪二（54）的內部固定連接有連接軸（55），所述傳動軸（52）和連接軸（55）的兩側均固定連接有混合葉（56）。
4.根據權利要求3所述的一種廢水處理用一體化處理機，其特征在于：所述電解罐（34）的左側固定連接有電解機構（6），所述電解機構（6）包括導電板（61），所述導電板（61）右側的頂部固定連接有電解板一（62），所述電解板一（62）的右側貫穿至電解罐（34）的內部，所述導電板（61）右側的底部固定連接有電解板二（63），所述電解板二（63）的右側貫穿至電解罐（34）的內部，所述電解罐（34）的內部固定連接有雜質過濾網（64）。
5.根據權利要求4所述的一種廢水處理用一體化處理機，其特征在于：所述電解罐（34）的左側固定連接有加熱消毒機構（7），所述加熱消毒機構（7）包括馬達（71），所述馬達（71）固定連接在消毒罐（35）的頂部，所述馬達（71）的輸出端貫穿至消毒罐（35）的內部固定連接有旋轉桿（72），所述旋轉桿（72）的兩側均固定連接有攪拌葉（73），所述消毒罐（35）內壁兩側的頂部和底部均固定連接有加熱板（74）。
6.根據權利要求5所述的一種廢水處理用一體化處理機，其特征在于：所述基板（1）的底部固定連接有支腿（8），所述支腿（8）的底部固定連接有底盤（9）。
7.根據權利要求6所述的一種廢水處理用一體化處理機，其特征在于：所述混凝罐（33）頂部的右側設置有混凝管（10），所述混凝管（10）的底部貫穿至混凝罐（33）的內部。8.根據權利要求7所述的一種廢水處理用一體化處理機及其使用方法，其特征在于：包括以下步驟：S1：使用者驅動水泵一（31），水泵一（31）將外部的廢水抽入過濾罐（32）的內部，通過過濾網一（41）對廢水進行過濾，當廢水經過活性炭（42）時會被活性炭（42）進行凈化，在廢水經過過濾網二（43）時會被過濾網二（43）進行二次過濾，完成后廢水通過管道將廢水傳入混凝罐（33）的內部，通過混凝管（10）將混凝劑倒入混凝罐（33）的內部，再驅動電機（51），電機（51）帶動傳動軸（52）轉動，傳動軸（52）帶動齒輪一（53）轉動，齒輪一（53）帶動齒輪二（54）轉動，齒輪二（54）帶動連接軸（55）轉動，通過傳動軸（52）和連接軸（55）帶動混合葉（56）轉動，通過混合葉（56）轉動對混凝劑和廢水進行混合，使混凝劑對廢水中的雜質進行混凝，然后執行S2；S2：混凝罐（33）通過管道將混凝后的廢水導入電解罐（34）的內部，通過導電板（61）驅動電解板一（62）和電解板二（63），通過電解板一（62）和電解板二（63）對電解罐（34）內部的廢水進行電解，同時通過雜質過濾網（64）對廢水進行過濾，再驅動水泵二（36），水泵二（36）將電解罐（34）內部電解后的廢水抽入消毒罐（35）的內部，再驅動馬達（71）和加熱板（74），通過加熱板（74）對消毒罐（35）內部的廢水進行加熱消毒，同時馬達（71）帶動旋轉桿（72）轉動，旋轉桿（72）帶動攪拌葉（73）轉動，通過攪拌葉（73）對廢水進行攪拌，提升加熱效率。
發明內容
為解決上述背景技術中提出的問題，本發明的目的在于提供一種廢水處理用一體化處理機及其使用方法，具備可以對廢水進行全面處理的優點，解決了廢水處理用一體化處理機無法對廢水進行全面處理的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水處理用一體化處理機，包括：基板；機架，所述機架設置在基板的頂部；廢水處理機，所述廢水處理機設置在基板的頂部，所述廢水處理機包括水泵一，所述水泵一固定連接在基板頂部的右側，所述機架的頂部從左至右依次固定連接有過濾罐、混凝罐、電解罐和消毒罐，所述水泵一的出水口與過濾罐連通，所述過濾罐右側的頂部與混凝罐連通，所述混凝罐右側的頂部與電解罐左側的頂部連通，所述基板頂部的右側固定連接有水泵二，所述水泵二的進水口與電解罐連通，所述水泵二的出水口與消毒罐連通。
作為本發明優選的，所述過濾罐的內部設置有過濾機構，所述過濾機構包括過濾說網一，所述過濾網一的表面與過濾罐的內壁固定連接，所述過濾網一的底部固定連接有活性炭，所述活性炭的底部活動連接有過濾網二。
作為本發明優選的，所述混凝罐的頂部設置有攪動機構，所述攪動機構包括電機，所述電機固定連接在混凝罐的頂部，所述電機的輸出端貫穿至混凝罐的內部固定連接有傳動軸，所述傳動軸表面的頂部固定連接有齒輪一，所述齒輪一的兩側均設置有齒輪二，所述齒輪二的內部固定連接有連接軸，所述傳動軸和連接軸的兩側均固定連接有混合葉。
作為本發明優選的，所述電解罐的左側固定連接有電解機構，所述電解機構包括導電板，所述導電板右側的頂部固定連接有電解板一，所述電解板一的右側貫穿至電解罐的內部，所述導電板右側的底部固定連接有電解板二，所述電解板二的右側貫穿至電解罐的內部，所述電解罐的內部固定連接有雜質過濾網。
作為本發明優選的，所述電解罐的左側固定連接有加熱消毒機構，所述加熱消毒機構包括馬達，所述馬達固定連接在消毒罐的頂部，所述馬達的輸出端貫穿至消毒罐的內部固定連接有旋轉桿，所述旋轉桿的兩側均固定連接有攪拌葉，所述消毒罐內壁兩側的頂部和底部均固定連接有加熱板。
作為本發明優選的，所述基板的底部固定連接有支腿，所述支腿的底部固定連接有底盤。
作為本發明優選的，所述混凝罐頂部的右側設置有混凝管，所述混凝管的底部貫穿至混凝罐的內部。
作為本發明優選的，包括以下步驟：S1：使用者驅動水泵一，水泵一將外部的廢水抽入過濾罐的內部，通過過濾網一對廢水進行過濾，當廢水經過活性炭時會被活性炭進行凈化，在廢水經過過濾網二時會被過濾網二進行二次過濾，完成后廢水通過管道將廢水傳入混凝罐的內部，通過混凝管將混凝劑倒入混凝罐的內部，再驅動電機，電機帶動傳動軸轉動，傳動軸帶動齒輪一轉動，齒輪一帶動齒輪二轉動，齒輪二帶動連接軸轉動，通過傳動軸和連接軸帶動混合葉轉動，通過混合葉轉動對混凝劑和廢水進行混合，使混凝劑對廢水中的雜質進行混凝，然后執行S2；S2：混凝罐通過管道將混凝后的廢水導入電解罐的內部，通過導電板驅動電解板一和電解板二，通過電解板一和電解板二對電解罐內部的廢水進行電解，同時通過雜質過濾網對廢水進行過濾，再驅動水泵二，水泵二將電解罐內部電解后的廢水抽入消毒罐的內部，再驅動馬達和加熱板，通過加熱板對消毒罐內部的廢水進行加熱消毒，同時馬達帶動旋轉桿轉動，旋轉桿帶動攪拌葉轉動，通過攪拌葉對廢水進行攪拌，提升加熱效率。
與現有技術相比，本發明的有益效果如下：1、本發明通過設置廢水處理機，可以對廢水進行處理，使廢水過濾、混凝、電解和消毒，保證廢水符合排放標準，使用者在使用時可以對廢水進行過濾和殺菌消毒，可以對廢水進行全面處理，從而保證使用者的正常使用。
2、本發明通過設置過濾罐，可以對廢水進行過濾，使用者驅動水泵一，水泵一將外部的廢水抽入過濾罐的內部，通過過濾網一對廢水進行過濾，當廢水經過活性炭時會被活性炭進行凈化，在廢水經過過濾網二時會被過濾網二進行二次過濾。
3、本發明通過設置攪動機構，可以對廢水進行攪動，通過混凝管將混凝劑倒入混凝罐的內部，再驅動電機，電機帶動傳動軸轉動，傳動軸帶動齒輪一轉動，齒輪一帶動齒輪二轉動，齒輪二帶動連接軸轉動，通過傳動軸和連接軸帶動混合葉轉動，通過混合葉轉動對混凝劑和廢水進行混合，使混凝劑對廢水中的雜質進行混凝。
（發明人：吳俊緯;陳達;奕建欽）
