公布日：2023.10.17
申請日：2023.07.03
分類號：C02F9/00(2023.01)I;C02F7/00(2006.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/48(2023.01)N
摘要
本發明公開了模塊化污水處理設備，涉及污水處理技術領域，包括過濾組件，所述過濾組件活動安裝在地面頂端，所述過濾組件包括過濾箱，所述過濾箱活動安裝在地面頂端，還包括曝氣組件，所述曝氣組件設置在過濾箱右側，所述曝氣組件包括曝氣箱，所述曝氣箱設置在過濾箱右側，凈水組件，所述凈水組件設置在曝氣箱右側，所述凈水組件包括凈水箱，所述凈水箱設置在曝氣箱右側。本發明通過過濾組件對污水中的雜質進行過濾，通過曝氣組件對污水進行曝氣，通過凈水組件對污水中的污染物進行凈化，從而增加了污水處理設備的集成程度，減小了污水處理設備的占地面積。
權利要求書

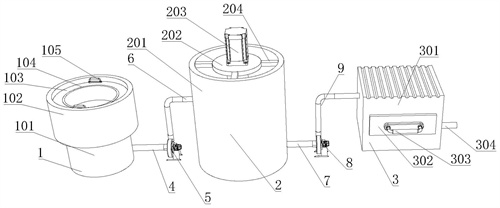

1.模塊化污水處理設備，包括過濾組件(1)，所述過濾組件(1)活動安裝在地面頂端，所述過濾組件(1)包括過濾箱(101)，所述過濾箱(101)活動安裝在地面頂端，其特征在于，還包括：曝氣組件(2)，所述曝氣組件(2)設置在過濾箱(101)右側，所述曝氣組件(2)包括曝氣箱(201)，所述曝氣箱(201)設置在過濾箱(101)右側；凈水組件(3)，所述凈水組件(3)設置在曝氣箱(201)右側，所述凈水組件(3)包括凈水箱(301)，所述凈水箱(301)設置在曝氣箱(201)右側。
2.根據權利要求1所述的模塊化污水處理設備，其特征在于：所述過濾組件(1)還包括安裝外殼(102)、固定盤(103)、過濾框(104)、第一把手(105)、第一過濾板(106)、第二過濾板(107)和伸縮彈簧(108)，所述安裝外殼(102)通過螺栓安裝在過濾箱(101)外側中部四周，所述固定盤(103)安裝在過濾箱(101)頂端，所述過濾框(104)通過螺栓安裝在固定盤(103)內側，且過濾框(104)底端位于過濾箱(101)內部，兩個所述第一把手(105)通過螺栓安裝在固定盤(103)頂端前側與后側，所述第一過濾板(106)通過螺栓安裝在過濾箱(101)內側中部，四個所述伸縮彈簧(108)通過螺栓安裝在第一過濾板(106)頂端四周，所述第二過濾板(107)通過螺栓安裝在伸縮彈簧(108)頂端。
3.根據權利要求2所述的模塊化污水處理設備，其特征在于：所述第一過濾板(106)和第二過濾板(107)頂端均開設有若干個過濾孔，所述第一過濾板(106)和第二過濾板(107)正視呈錐形結構，且俯視呈圓形結構。
4.根據權利要求2所述的模塊化污水處理設備，其特征在于：所述過濾組件(1)還包括無煙煤存放層(109)、石英砂存放層(110)和磁鐵礦存放層(111)，所述無煙煤存放層(109)通過螺栓安裝在過濾框(104)內部底端，所述石英砂存放層(110)通過螺栓安裝在無煙煤存放層(109)頂端，所述磁鐵礦存放層(111)通過螺栓安裝在石英砂存放層(110)頂端，所述無煙煤存放層(109)、石英砂存放層(110)和磁鐵礦存放層(111)均開設有若干個第一漏水孔，所述過濾框(104)內腔底端開設有若干個第二透氣孔。
5.根據權利要求1所述的模塊化污水處理設備，其特征在于：所述曝氣組件(2)還包括固定圈(202)、伺服電機(203)、固定條(204)、曝氣管(205)、攪拌扇(206)和輸氣管(208)，四個所述固定條(204)通過螺栓安裝在曝氣箱(201)內腔頂端，所述固定圈(202)通過螺栓安裝在固定條(204)遠離曝氣箱(201)的一端，所述伺服電機(203)通過螺栓安裝在固定圈(202)頂端中部，所述固定圈(202)頂端中部開設有活動孔，所述伺服電機(203)底端通過軸承安裝有輸出軸，且輸出軸穿過活動孔，所述曝氣管(205)通過螺栓安裝在輸出軸底端，且曝氣管(205)位于曝氣箱(201)內部，所述曝氣箱(201)兩端前側與后側均通過螺栓安裝有安裝板，兩個所述輸氣管(208)通過螺栓安裝在兩個安裝板之間，所述攪拌扇(206)通過螺栓安裝在輸氣管(208)底端。
6.根據權利要求4所述的模塊化污水處理設備，其特征在于：所述曝氣組件(2)還包括連通孔(207)、空腔(209)、絲桿(210)和活動塞(211)，若干個所述連通孔(207)開設在曝氣管(205)外部頂端四周，所述空腔(209)開設在曝氣管(205)內部，所述絲桿(210)通過螺栓安裝在空腔(209)內部，所述活動塞(211)頂端中部開設有與絲桿(210)相配合的螺紋孔，所述活動塞(211)通過螺紋孔與絲桿(210)螺動滑動安裝在絲桿(210)外部頂端，所述活動塞(211)外部安裝有密封橡膠圈，且密封橡膠圈與曝氣管(205)內壁緊密連接，所述輸氣管(208)靠近曝氣管(205)的一端穿過曝氣管(205)安裝在曝氣管(205)內部底端。
7.根據權利要求1所述的模塊化污水處理設備，其特征在于：所述凈水組件(3)還包括活性炭存放抽屜(302)、第二把手(303)和出水口(304)，所述凈水箱(301)前端中部開設有存放槽，所述活性炭存放抽屜(302)滑動安裝在存放槽內部，所述第二把手(303)通過螺栓安裝在活性炭存放抽屜(302)前端中部，所述出水口(304)通過螺栓安裝在凈水箱(301)右側底端。
8.根據權利要求1所述的模塊化污水處理設備，其特征在于：所述過濾箱(101)右側底端通過螺栓安裝有第一進水管道(4)，所述第一進水管道(4)右端活動安裝有第一輸水泵(5)，所述第一輸水泵(5)后側活動安裝有第一輸水管道(6)，所述曝氣箱(201)右側底端通過螺栓安裝有第二進水管道(7)，所述第二進水管道(7)右端活動安裝有第二輸水泵(8)，所述第二輸水泵(8)后側活動安裝有第二輸水管道(9)。
發明內容
本發明的目的在于提供模塊化污水處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：模塊化污水處理設備，包括過濾組件，所述過濾組件活動安裝在地面頂端，所述過濾組件包括過濾箱，所述過濾箱活動安裝在地面頂端，還包括；
曝氣組件，所述曝氣組件設置在過濾箱右側，所述曝氣組件包括曝氣箱，所述曝氣箱設置在過濾箱右側；
凈水組件，所述凈水組件設置在曝氣箱右側，所述凈水組件包括凈水箱，所述凈水箱設置在曝氣箱右側。
優選的，所述過濾組件還包括安裝外殼、固定盤、過濾框、第一把手、第一過濾板、第二過濾板和伸縮彈簧，所述安裝外殼通過螺栓安裝在過濾箱外側中部四周，所述固定盤安裝在過濾箱頂端，所述過濾框通過螺栓安裝在固定盤內側，且過濾框底端位于過濾箱內部，兩個所述第一把手通過螺栓安裝在固定盤頂端前側與后側，所述第一過濾板通過螺栓安裝在過濾箱內側中部，四個所述伸縮彈簧通過螺栓安裝在第一過濾板頂端四周，所述第二過濾板通過螺栓安裝在伸縮彈簧頂端。
優選的，所述第一過濾板和第二過濾板頂端均開設有若干個過濾孔，所述第一過濾板和第二過濾板正視呈錐形結構，且俯視呈圓形結構。
優選的，所述過濾組件還包括無煙煤存放層、石英砂存放層和磁鐵礦存放層，所述無煙煤存放層通過螺栓安裝在過濾框內部底端，所述石英砂存放層通過螺栓安裝在無煙煤存放層頂端，所述磁鐵礦存放層通過螺栓安裝在石英砂存放層頂端，所述無煙煤存放層、石英砂存放層和磁鐵礦存放層均開設有若干個第一漏水孔，所述過濾框內腔底端開設有若干個第二透氣孔。
優選的，所述曝氣組件還包括固定圈、伺服電機、固定條、曝氣管、攪拌扇和輸氣管，四個所述固定條通過螺栓安裝在曝氣箱內腔頂端，所述固定圈通過螺栓安裝在固定條遠離曝氣箱的一端，所述伺服電機通過螺栓安裝在固定圈頂端中部，所述固定圈頂端中部開設有活動孔，所述伺服電機底端通過軸承安裝有輸出軸，且輸出軸穿過活動孔，所述曝氣管通過螺栓安裝在輸出軸底端，且曝氣管位于曝氣箱內部，所述曝氣箱兩端前側與后側均通過螺栓安裝有安裝板，兩個所述輸氣管通過螺栓安裝在兩個安裝板之間，所述攪拌扇通過螺栓安裝在輸氣管底端。
優選的，所述曝氣組件還包括連通孔、空腔、絲桿和活動塞，若干個所述連通孔開設在曝氣管外部頂端四周，所述空腔開設在曝氣管內部，所述絲桿通過螺栓安裝在空腔內部，所述活動塞頂端中部開設有與絲桿相配合的螺紋孔，所述活動塞通過螺紋孔與絲桿螺動滑動安裝在絲桿外部頂端，所述活動塞外部安裝有密封橡膠圈，且密封橡膠圈與曝氣管內壁緊密連接，所述輸氣管靠近曝氣管的一端穿過曝氣管安裝在曝氣管內部底端。
優選的，所述凈水組件還包括活性炭存放抽屜、第二把手和出水口，所述凈水箱前端中部開設有存放槽，所述活性炭存放抽屜滑動安裝在存放槽內部，所述第二把手通過螺栓安裝在活性炭存放抽屜前端中部，所述出水口通過螺栓安裝在凈水箱右側底端。
優選的，所述過濾箱右側底端通過螺栓安裝有第一進水管道，所述第一進水管道右端活動安裝有第一輸水泵，所述第一輸水泵后側活動安裝有第一輸水管道，所述曝氣箱右側底端通過螺栓安裝有第二進水管道，所述第二進水管道右端活動安裝有第二輸水泵，所述第二輸水泵后側活動安裝有第二輸水管道。
與現有技術相比，本發明的有益效果是：
1、本發明通過過濾組件對污水中的雜質進行過濾，通過曝氣組件對污水進行曝氣，通過凈水組件對污水中的污染物進行凈化，從而增加了污水處理設備的集成程度，減小了污水處理設備的占地面積，通過增加設備的集成程度，可以將多個處理單元整合在一起，減少設備占地面積，從而節省寶貴的土地資源，減小污水處理設備的占地面積可以讓處理廠周?chē)沫h(huán)境更加美觀，減少對周邊居民的影響，該在城市或人口稠密地區尤為重要，有助于改善社區居住環境，并增強公眾對污水處理工作的接受度；
2、本發明通過曝氣組件使得在對污水進行曝氣時不需要使用到曝氣機，從而使得不需要耗費大量的電力資源，減少了能源的消耗，從而節約了污水處理過程中的成本。
（發明人：丁建華;杜偉;崔偉;李占明;高玉杰;郭茂源）
