公布日：2023.10.17

申請日：2023.08.08

分類號：C02F1/44(2023.01)I;C02F1/04(2023.01)I;C02F101/30(2006.01)N

摘要

本發明公布了一種四氯苯酐生產中高鹽污水處理裝置，包括處理箱、蒸發機構、壓板、接電機構和開合機構，處理箱內固接隔板，隔板的底部固接有半滲膜，隔板的兩側形成圧滲腔和低鹽腔，壓板滑動連接在圧滲腔中，本發明的有益效果是，本發明通過在處理箱中設置隔板而形成圧滲腔和低鹽腔，通過壓板施加壓力，使得圧滲腔中的高鹽污水中的溶液通過半滲膜進入到低鹽腔中，從而使得圧滲腔中的高鹽污水進一步濃縮，濃縮后的污水進入到蒸發機構中進行蒸發結晶，由于在蒸發結晶之前已經對高鹽污水進行進一步的濃縮，使得后續蒸發結晶時需要蒸發的水量減少，從而起到節約能源的目的。

權利要求書

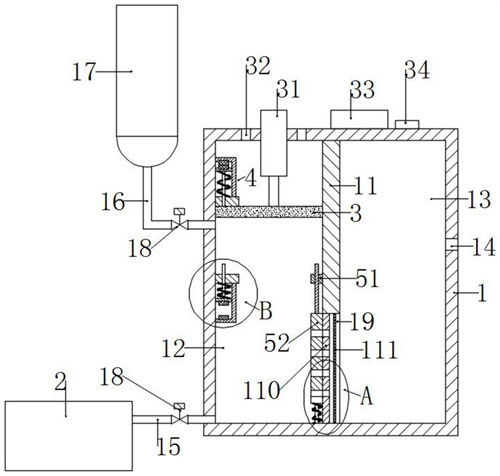

1.一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，包括處理箱、蒸發機構、壓板、接電機構和開合機構；所述處理箱的內部固接有隔板，所述隔板將處理箱的內部分隔成左側的圧滲腔和右側的低鹽腔，處理箱的右側板上開設有溢流孔，圧滲腔的左側底部以及上部分別固接有排液管和進液管，所述排液管的頭部與蒸發機構連接，所述進液管的頭部與污水儲罐連接，排液管和進液管內設有電磁閥，隔板的底部開設有安裝槽，所述安裝槽的左右兩側分別固接有面板和半透膜，所述面板上豎向均勻開設有若干組第一通孔；所述壓板密封滑動連接在圧滲腔內，還包括電動推桿，所述電動推桿的固定部與圧滲腔的頂部固定連接，電動推桿的伸縮部與壓板固定連接，圧滲腔的頂部還開設有通氣孔；所述接電機構設置在處理箱的左側板內壁，接電機構設置在壓板的上下兩側，上下兩個接電機構分別用于實現上下兩個電磁閥的通斷電；所述隔板的左側設有開合機構，所述開合機構用于實現第一通孔的打開以及關閉。

2.根據權利要求1所述的一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，所述電磁閥為常閉式電磁閥，所述電動推桿的伸縮部處于最小收縮狀態時，所述壓板位于進液管與處理箱連接位置的上方，且此時上方的接電機構使上方的電磁閥通電打開，所述電動推桿的伸縮部處于最大伸長狀態時，下方的接電機構使下方的電磁閥通電打開，且此時開合機構使第一通孔關閉。

3.根據權利要求2所述的一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，所述處理箱的頂部固接有PLC控制器和時間控制模塊，所述PLC控制器的電源接口與外部電源電性連接，PLC控制器的信號輸入端與時間控制模塊電性連接，PLC控制器的控制輸出端與電動推桿電性連接。

4.根據權利要求3所述的一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，所述接電機構包括托板和升降板；所述托板固接在處理箱的左側板內壁，托板設置在壓板的上下兩側，托板相互遠離的一側固接有接電箱，接電箱遠離托板的側板內壁固接有固定金屬塊，所述升降板滑動連接在接電箱內，升降板靠近固定金屬塊的一側固接有移動金屬塊，升降板遠離移動金屬塊的一側固接有滑桿，所述滑桿與托板滑動連接，升降板與托板之間的滑桿上套設有第一彈簧，所述第一彈簧的兩端分別與托板以及升降板固定連接，移動金屬塊與外部電源的一極電性連接，固定金屬塊通過電磁閥與外部電源的另一極電性連接。

5.根據權利要求4所述的一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，所述電動推桿的伸縮部處于最小收縮狀態時，上方的固定金屬塊與移動金屬塊接觸；電動推桿的伸縮部處于最大伸長狀態時，下方的固定金屬塊與移動金屬塊接觸。

6.根據權利要求4所述的一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，所述開合機構包括支板和開合板，所述支板固接在隔板的右側，所述開合板滑動連接在面板的左側，開合板上縱向均勻固接有限位桿，所述限位桿與支板滑動連接，開合板上開設有第一通孔對應的第二通孔，開合板的前后兩側固接有導向板，所述處理箱的底部固接有導向桿，所述導向桿與導向板滑動連接，導向桿的頂部固接有限位板，導向板下方的導向桿上套設有第二彈簧。

7.根據權利要求6所述的一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，所述導向板與限位板接觸時，所述第一通孔和第二通孔對齊，且此時第二彈簧處于壓縮狀態；所述電動推桿的伸縮部處于最大伸長狀態時，所述第一通孔和第二通孔錯開。

8.根據權利要求7所述的一種四氯苯酐生產中高鹽污水處理裝置，其特征在于，所述蒸發機構包括蒸發箱、電阻加熱棒和電機；所述蒸發箱的頂部敞口設置，蒸發箱的右側板上部與排液管的頭部連接，所述電阻加熱棒固接在蒸發箱內并前后對稱設置，電阻加熱棒位于排液管與蒸發箱連接位置的下方，電阻加熱棒的外部套設固定有導熱套，電阻加熱棒之間轉動連接有往復絲桿，所述蒸發箱的左側固接有機罩，所述電機固接在機罩內，電機的輸出軸與往復絲桿通過聯軸器對接，還包括往復座，所述往復座與往復絲桿嚙合，往復座的兩側固接有刮座，所述刮座與導熱套滑動連接。

發明內容

為解決上述問題，本發明提供了一種四氯苯酐生產中高鹽污水處理裝置，本發明是通過以下技術方案來實現的。

一種四氯苯酐生產中高鹽污水處理裝置，包括處理箱、蒸發機構、壓板、接電機構和開合機構；所述處理箱的內部固接有隔板，所述隔板將處理箱的內部分隔成左側的圧滲腔和右側的低鹽腔，處理箱的右側板上開設有溢流孔，圧滲腔的左側底部以及上部分別固接有排液管和進液管，所述排液管的頭部與蒸發機構連接，所述進液管的頭部與污水儲罐連接，排液管和進液管內設有電磁閥，隔板的底部開設有安裝槽，所述安裝槽的左右兩側分別固接有面板和半透膜，所述面板上豎向均勻開設有若干組第一通孔；所述壓板密封滑動連接在圧滲腔內，還包括電動推桿，所述電動推桿的固定部與圧滲腔的頂部固定連接，電動推桿的伸縮部與壓板固定連接，圧滲腔的頂部還開設有通氣孔；所述接電機構設置在處理箱的左側板內壁，接電機構設置在壓板的上下兩側，上下兩個接電機構分別用于實現上下兩個電磁閥的通斷電；所述隔板的左側設有開合機構，所述開合機構用于實現第一通孔的打開以及關閉。

優選的，所述電磁閥為常閉式電磁閥，所述電動推桿的伸縮部處于最小收縮狀態時，所述壓板位于進液管與處理箱連接位置的上方，且此時上方的接電機構使上方的電磁閥通電打開，所述電動推桿的伸縮部處于最大伸長狀態時，下方的接電機構使下方的電磁閥通電打開，且此時開合機構使第一通孔關閉。

優選的，所述處理箱的頂部固接有PLC控制器和時間控制模塊，所述PLC控制器的電源接口與外部電源電性連接，PLC控制器的信號輸入端與時間控制模塊電性連接，PLC控制器的控制輸出端與電動推桿電性連接。

優選的，所述接電機構包括托板和升降板；所述托板固接在處理箱的左側板內壁，托板設置在壓板的上下兩側，托板相互遠離的一側固接有接電箱，接電箱遠離托板的側板內壁固接有固定金屬塊，所述升降板滑動連接在接電箱內，升降板靠近固定金屬塊的一側固接有移動金屬塊，升降板遠離移動金屬塊的一側固接有滑桿，所述滑桿與托板滑動連接，升降板與托板之間的滑桿上套設有第一彈簧，所述第一彈簧的兩端分別與托板以及升降板固定連接，移動金屬塊與外部電源的一極電性連接，固定金屬塊通過電磁閥與外部電源的另一極電性連接。

優選的，所述電動推桿的伸縮部處于最小收縮狀態時，上方的固定金屬塊與移動金屬塊接觸；電動推桿的伸縮部處于最大伸長狀態時，下方的固定金屬塊與移動金屬塊接觸。

優選的，所述開合機構包括支板和開合板，所述支板固接在隔板的右側，所述開合板滑動連接在面板的左側，開合板上縱向均勻固接有限位桿，所述限位桿與支板滑動連接，開合板上開設有第一通孔對應的第二通孔，開合板的前后兩側固接有導向板，所述處理箱的底部固接有導向桿，所述導向桿與導向板滑動連接，導向桿的頂部固接有限位板，導向板下方的導向桿上套設有第二彈簧。

優選的，所述導向板與限位板接觸時，所述第一通孔和第二通孔對齊，且此時第二彈簧處于壓縮狀態；所述電動推桿的伸縮部處于最大伸長狀態時，所述第一通孔和第二通孔錯開。

優選的，所述蒸發機構包括蒸發箱、電阻加熱棒和電機；所述蒸發箱的頂部敞口設置，蒸發箱的右側板上部與排液管的頭部連接，所述電阻加熱棒固接在蒸發箱內并前后對稱設置，電阻加熱棒位于排液管與蒸發箱連接位置的下方，電阻加熱棒的外部套設固定有導熱套，電阻加熱棒之間轉動連接有往復絲桿，所述蒸發箱的左側固接有機罩，所述電機固接在機罩內，電機的輸出軸與往復絲桿通過聯軸器對接，還包括往復座，所述往復座與往復絲桿嚙合，往復座的兩側固接有刮座，所述刮座與導熱套滑動連接。

本發明的有益效果是，本發明通過在處理箱中設置隔板而形成圧滲腔和低鹽腔，通過壓板施加壓力，使得圧滲腔中的高鹽污水中的溶液通過半滲膜進入到低鹽腔中，從而使得圧滲腔中的高鹽污水進一步濃縮，濃縮后的污水進入到蒸發機構中進行蒸發結晶，由于在蒸發結晶之前已經對高鹽污水進行進一步的濃縮，使得后續蒸發結晶時需要蒸發的水量減少，從而起到節約能源的目的。

（發明人：孔令航;賈幫樂;孔曉偉;王遠明;朱國寶;朱明友;孫徽）
