公布日：2023.12.29
申請日：2023.02.27
分類號：B09B1/00(2006.01)I;B09B3/65(2022.01)I;B09B5/00(2006.01)I;B09B101/55(2022.01)N;B09B101/25(2022.01)N
摘要
本發明涉及垃圾填埋處理技術領域，提供了一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，包括鋪設在垃圾填埋場上方的覆蓋層組，以及用于向所述覆蓋層提供回灌液的回灌系統；所述覆蓋層組包括第一覆蓋層、灌溉層、第二覆蓋層以及生態層，第一覆蓋層是以鋼渣、市政污泥為基質主料與石灰混合制備得到；第二覆蓋層是以鋼渣、市政污泥為基質主料與腐殖土混合制備得到；填充層是以鋼渣、市政污泥混合制備得到；本發明采用覆蓋層組與回灌系統配合形成緩沖覆蓋層系統，整體系統結構設計合理，具備以廢治廢的資源化處理功能，具備較佳的降碳效果，具備易施工、成本低的優勢。
權利要求書

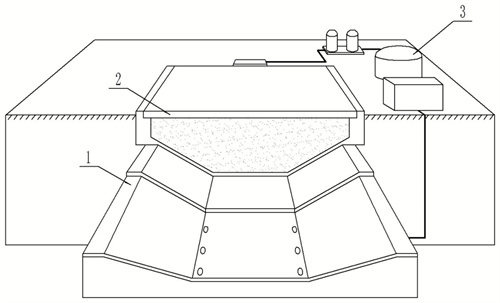

1.一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，包括鋪設在垃圾填埋場(1)上方的覆蓋層組(2)，以及用于向所述覆蓋層(2)提供回灌液的回灌系統(3)；其特征在于，所述覆蓋層組(2)包括鋪設在所述垃圾填埋場(1)內垃圾上方的第一覆蓋層(21)，鋪設在所述第一覆蓋層(21)上方的灌溉層(22)，鋪設在所述灌溉層(22)上方的第二覆蓋層(23)，以及鋪設在所述第二覆蓋層(23)上方的生態層(24)；所述灌溉層(22)包括鋪設在所述第一覆蓋層(21)上表面的土工格室層(221)，以及鋪設在所述土工格室層(221)上方且填充在土工格室層(221)格室內的填充層(222)；所述第一覆蓋層(21)是以鋼渣、市政污泥為基質主料與石灰混合制備得到；所述第二覆蓋層(23)是以鋼渣、市政污泥為基質主料與腐殖土混合制備得到；所述填充層(222)是以鋼渣、市政污泥混合制備得到；所述生態層(24)包括鋪設在所述第二覆蓋層(23)上方的生態土層(241)，以及種植在所述生態土層(241)的生態植物(242)；生態土層(241)內設置有植被網(243)；所述回灌系統(3)包括與垃圾填埋場(1)的滲濾液處置系統連接的暫存罐組(31)，一端與所述暫存罐組(31)連接的引液管組(32)，與所述引液管組(32)另一端連接且預埋在所述填充層(222)內部的埋設管(33)，以及用于對所述第一覆蓋層(21)、第二覆蓋層(23)內部進行監測的傳感組件(34)；所述引液管組(32)包括一端與所述暫存罐組(31)連接的管泵組(321)，設置在所述管泵組(321)管路上的反沖洗過濾裝置(322)，以及一端與所述管泵組(321)另一端連接的分液組件(323)；所述埋設管(33)與所述分液組件(323)另一端連接。
2.如權利要求1所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述第一覆蓋層(21)的制備工藝為：按照質量份數計，將6～13份鋼渣、3～5份市政污泥、0.3～0.5份輔助料混合均勻，得到第一混合基料，然后調節含水量為8～10％，然后鋪設在垃圾填埋場(1)內的垃圾上方；輔助料為石灰。
3.如權利要求1所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述填充層(222)的制備工藝為：按照質量份數計，將4～6份鋼渣、8～12份市政污泥混合均勻，然后鋪設在土工格室層(221)上方且填充在土工格室層(221)網格內。
4.如權利要求1所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述第二覆蓋層(23)的制備工藝為：按照質量份數計，將4～6份鋼渣、8～15份市政污泥、3～7份輔助料混合均勻，得到第二混合基料，然后調節含水量為15～18％，然后鋪設在填充層(222)上方；輔助料為腐殖土。
5.如權利要求1所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述所述管泵組(321)包括一端與暫存罐組(31)連接且另一端與分液組件(323)連接的引液管(3211)，以及為引液管(3211)提供引水動力的泵體(3212)；所述反沖洗過濾裝置(322)設置在引液管(3211)上；所述分液組件(323)包括與引液管(3211)連接的分液主槽(3231)，以及多個一端分別與分液主槽(3231)連接且另一端與埋設管(33)連接的分液支管(3232)。
6.如權利要求5所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述分液組件(323)還包括用于對所述分液主槽(3231)進行加壓的加壓組件(3233)。
7.如權利要求1所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述埋設管(33)包括安裝在分液組件(323)另一端的滲透主管(331)，多組與所述滲透主管(331)分別連接的滲透副管組(332)；每組所述滲透副管組(332)均包括多個間隔設置的連接管(333)，以及多個一一對應設置在兩個相鄰所述連接管(333)上的滲透管(334)。
8.如權利要求1所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述滲透管(334)包括表面設置有滲透孔(3340)且與所述連接管(333)連接的滲透管本體(3341)，以及設置在滲透管本體(3341)內且外壁與滲透管本體(3341)內壁接觸的海綿柱(3342)；所述海綿柱(3342)內部設置有通槽(3343)。
9.如權利要求1所述的一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，其特征在于，所述還包括曝氣組件(4)，所述曝氣組件(4)包括布設在垃圾填埋場(1)垃圾內的第一曝氣管(41)，布設在所述填充層(222)內的第二曝氣管(42)，以及與所述第一曝氣管(41)、第二曝氣管(42)連接的風機組(43)。
10.如權利要求1～9任一所述減污降碳型緩沖覆蓋層系統的減污降碳方法，其特征在于，包括：S1、覆蓋層系統的施工待垃圾填埋場(1)內的垃圾至指定位置后，制備第一覆蓋層(21)所需物料并將物料鋪設在垃圾上方直至厚度為0.5～1.0m，形成第一覆蓋層(21)；然后將土工格室鋪設在第一覆蓋層(21)上方形成土工格室層(221)；再制備填充層(222)所需物料且填充在土工格室層(221)格室內，持續填充物料至沒過土工格室層(221)上方0.05～0.1m，將埋設管(33)鋪設并預留接口，然后再次填充物料至總厚度為0.2～0.3m，形成填充層(222)；其中，填充層(222)總厚度等于土工格室層(221)的格室高度和土工格室層(221)上方的填充層(222)物料厚度的總高；制備第二覆蓋層(23)所需物料并將物料鋪設在填充層(222)上方直至厚度為0.3～0.5m，形成第二覆蓋層(23)；制備生態土層(241)所需物料并將物料鋪設在第二覆蓋層(23)上方，并在鋪設時設置植被網(243)；然后栽種生態植物(242)，形成生態層(24)；然后將預留接口與分液組件(323)連接，并將反沖洗過濾裝置(322)、管泵組(321)、暫存罐組(31)進行組裝，然后將暫存罐組(31)與垃圾填埋場(1)的滲濾液處置系統連接；然后在第一覆蓋層(21)、第二覆蓋層(23)內部布設傳感組件(34)；S2、覆蓋層系統的運行將滲濾液處置系統處理后的滲濾液尾水通過回灌系統(3)回灌至覆蓋層組(2)，并利用傳感組件(34)對第一覆蓋層(21)、第二覆蓋層(23)內部進行監測；對第一覆蓋層(21)、第二覆蓋層(23)具體監測溫濕度。
發明內容
本發明的目的在于針對上述現有技術存在缺陷，提供一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統。
本發明的技術方案為：一種用于垃圾填埋場的減污降碳型緩沖覆蓋層系統，包括鋪設在垃圾填埋場上方的覆蓋層組，以及用于向所述覆蓋層提供回灌液的回灌系統；
所述覆蓋層組包括鋪設在所述垃圾填埋場內垃圾上方的第一覆蓋層，鋪設在所述第一覆蓋層上方的灌溉層，鋪設在所述灌溉層上方的第二覆蓋層，以及鋪設在所述第二覆蓋層上方的生態層；
所述灌溉層包括鋪設在所述第一覆蓋層上表面的土工格室層，以及鋪設在所述土工格室層上方且填充在土工格室層格室內的填充層；
所述第一覆蓋層是以鋼渣、市政污泥為基質主料與石灰混合制備得到；所述第二覆蓋層是以鋼渣、市政污泥為基質主料與腐殖土混合制備得到；所述填充層是以鋼渣、市政污泥混合制備得到；
所述生態層包括鋪設在所述第二覆蓋層上方的生態土層，以及種植在所述生態土層的生態植物；生態土層內設置有植被網；
說明：采用鋼渣與市政污泥搭配，一方面能夠利用爐渣中的FeCl3+鈣鎂氧化物脫水，有助于市政污泥處理的作用，有助于市政污泥處理的資源利用；另一方面，鋼渣能夠與滲濾液水分接觸，同時緩慢釋放堿度，有利于滲濾液中的CH4進一步釋放；垃圾中釋放的CO2氣體可被鋼渣吸附，進一步實現降碳效果；
而爐渣中的Mg元素與市政污泥中的磷元素，與高濃度的滲濾液中氨氮混合，形成磷酸銨鎂，磷酸銨鎂作為肥料，可以促進生態植物的生長，植物可以進一步吸收CH4；即滲濾液回灌覆蓋層組的CH4一部分可以被覆蓋層組中的鋼渣吸附，另一部分被生態植物吸附；
所述回灌系統包括與垃圾填埋場的滲濾液處置系統連接的暫存罐組，一端與所述暫存罐組連接的引液管組，與所述引液管組另一端連接且預埋在所述填充層內部的埋設管，以及用于對所述第一覆蓋層、第二覆蓋層內部進行監測的傳感組件；
所述引液管組包括一端與所述暫存罐組連接的管泵組，設置在所述管泵組管路上的反沖洗過濾裝置，以及一端與所述管泵組另一端連接的分液組件；所述埋設管與所述分液組件另一端連接；
說明：利用回灌系統將滲濾液回灌至穩定化垃圾內，形成生物反應器，一方面能夠抑制CH4的產生，另一方面能夠降低滲濾液中污染物濃度。
進一步地，所述第一覆蓋層的制備工藝為：按照質量份數計，將6～13份鋼渣、3～5份市政污泥、0.3～0.5份輔助料混合均勻，得到第一混合基料，然后調節含水量為8～10％，然后鋪設在垃圾填埋場內的垃圾上方；輔助料為石灰。
說明：第一覆蓋層與垃圾填埋場內的垃圾直接接觸，采用鋼渣與市政污泥配合石灰的混合方式是因?yàn)槠涑洚?dāng)垃圾中釋放的CO2氣體的首位屏障，因此鋼渣較多于市政污泥，而利用少量的石灰可對垃圾起到消毒、除異味的作用；另外，采用自然晾干的方式調節含水量為8～10％。
進一步地，所述填充層的制備工藝為：按照質量份數計，將4～6份鋼渣、8～12份市政污泥混合均勻，然后鋪設在土工格室層上方且填充在土工格室層網格內。
說明：填充層不進行含水量調節處理有利于埋設管施工后與填充層緊密接觸，因?yàn)殇佋O(shè)埋設管后，由于鋪設埋上方覆蓋厚度較小，若對其直接進行平整夯實處理勢必會導致埋設管的破碎，因此不進行含水量調節處理，是利用含水量較大覆蓋料可在鋪設時實現較佳的密實度；填充層作為垃圾的第二道屏障，其依據采用鋼渣與市政污泥的混合方式。
進一步地，所述第二覆蓋層的制備工藝為：按照質量份數計，將4～6份鋼渣、8～15份市政污泥、3～7份輔助料混合均勻，得到第二混合基料，然后調節含水量為15～18％，然后鋪設在填充層上方；輔助料為腐殖土。
說明：第二覆蓋層作為垃圾的第三道屏障，其依據采用鋼渣與市政污泥為主要原料的混合方式，而其又作為生態植物后續的根系生長層，因此其需具備較佳的根系生長環境，進而輔助料采用腐殖土能夠?yàn)樯鷳B(tài)植物的根系提供初期養分。
進一步地，所述所述管泵組包括一端與暫存罐組連接且另一端與分液組件連接的引液管，以及為引液管提供引水動力的泵體；
所述反沖洗過濾裝置設置在引液管上；
所述分液組件包括與引液管連接的分液主槽，以及多個一端分別與分液主槽連接且另一端與埋設管連接的分液支管。
說明：利用暫存罐組可對滲濾液處置系統處理后的滲濾液尾水進行暫存處理，便于后續有計劃的進行回灌；而反沖洗過濾裝置可實現對回灌的滲濾液尾水進行過濾處理；分液組件可滿足因垃圾填埋場區域較大導致埋設管數量較多而進行充足供液的需求。
進一步地，所述分液組件還包括用于對所述分液主槽進行加壓的加壓組件。
說明：利用加壓組件對分液主槽進行加壓，有效地避免因設管數量較多而導致回灌的滲濾液尾水壓力不足導致回灌率不佳的問題。
進一步地，所述埋設管包括安裝在分液組件另一端的滲透主管，多組與所述滲透主管分別連接的滲透副管組；每組所述滲透副管組均包括多個間隔設置的連接管，以及多個一一對應設置在兩個相鄰所述連接管上的滲透管。
說明：利用滲透管代替噴頭不僅可節約成本，且能夠有效地避免噴頭在后續使用中需定期維護的問題。
進一步地，所述滲透管包括表面設置有滲透孔且與所述連接管連接的滲透管本體，以及設置在滲透管本體內且外壁與滲透管本體內壁接觸的海綿柱；
所述海綿柱內部設置有通槽。
說明：滲濾液尾水通過滲透孔可滲入填充層，海綿柱能夠有效地減緩水流直接噴射而出形成沖擊力較大的水柱，進而避免噴射的水柱對填充層造成較大沖刷導致覆蓋層組塌陷的問題。
進一步地，所述還包括曝氣組件，所述曝氣組件包括布設在垃圾填埋場垃圾內的第一曝氣管，布設在所述填充層內的第二曝氣管，以及與所述第一曝氣管、第二曝氣管連接的風機組。
說明：使用時，可通過第一曝氣管、第二曝氣管可實現對垃圾填埋場內的垃圾進行曝氣增氧。
進一步地，所述減污降碳型緩沖覆蓋層系統的減污降碳方法，包括：
S1、覆蓋層系統的施工
待垃圾填埋場內的垃圾至指定位置后，制備第一覆蓋層所需物料并將物料鋪設在垃圾上方直至厚度為0.5～1.0m，形成第一覆蓋層；
然后將土工格室鋪設在第一覆蓋層上方形成土工格室層；
再制備填充層所需物料且填充在土工格室層格室內，持續填充物料至沒過土工格室層上方0.05～0.1m，將埋設管鋪設并預留接口，然后再次填充物料至總厚度為0.2～0.3m，形成填充層；其中，填充層總厚度等于土工格室層的格室高度和土工格室層上方的填充層物料厚度的總高；
制備第二覆蓋層所需物料并將物料鋪設在填充層上方直至厚度為0.3～0.5m，形成第二覆蓋層；
制備生態土層所需物料并將物料鋪設在第二覆蓋層上方，并在鋪設時設置植被網；然后栽種生態植物，形成生態層；
然后將預留接口與分液組件連接，并將反沖洗過濾裝置、管泵組、暫存罐組進行組裝，然后將暫存罐組與垃圾填埋場的滲濾液處置系統連接；
然后在第一覆蓋層、第二覆蓋層內部布設傳感組件；
S2、覆蓋層系統的運行
將滲濾液處置系統處理后的滲濾液尾水通過回灌系統回灌至覆蓋層組，并利用傳感組件對第一覆蓋層、第二覆蓋層內部進行監測；對第一覆蓋層、第二覆蓋層具體監測溫濕度。
與現有技術相比，本發明的有益效果：
本發明采用覆蓋層組與回灌系統配合形成緩沖覆蓋層系統，整體系統結構設計合理；
其中，覆蓋層組以鋼渣和市政污泥為基質主料，為鋼渣治理與市政污泥處理提供新出路，實現以廢治廢的資源化處理；鋼渣可以吸附市政污泥中的水份，實現了對市政污泥的脫水處理，減少了市政污泥脫水的費用；并且鋼渣可以吸附垃圾中釋放的CO2氣體，實現降碳效果；
其中，利用回灌系統將滲濾液處置系統處理后的滲濾液尾水回灌至覆蓋層組中，不僅可在垃圾堆體內部形成生物反應器，減少垃圾的CH4生成，并去除滲濾液中的有污染物濃度；并且回灌的滲濾液尾水可與鋼渣和市政污泥形成磷酸銨鎂肥料，可以促進生態植物的生長，而生態植物又可進一步吸附CH4的同時綠化垃圾填埋場；
本發明整體系統結構簡單，具備易施工、成本低的優勢，適合大量推廣。
（發明人：劉景龍;嚴小飛;張后虎;徐東;陳祥;孫孜菲）
