公布日：2023.10.17
申請日：2023.08.11
分類號：C02F3/02(2023.01)I;C02F3/34(2023.01)I;C02F1/00(2023.01)I;C02F9/00(2023.01)I
摘要
本發明公開一種污水氮磷資源化處理設備，屬于污水處理技術領域，包括：處理箱，處理箱內腔通過隔離板分成處理腔和反應腔，處理腔與反應腔連通；處理機構，設置在處理腔內，包括漏斗形設置的過濾網，過濾網上設置有用于處理過濾殘渣的清理刷；粉碎機構，包括設置在過濾網中心底端的粉碎筒，粉碎筒底端與反應腔連通，粉碎筒內轉動連接有粉碎組件，粉碎組件與清理刷傳動連接；生物載體，生物載體漂浮在反應腔內，生物載體內接種有微生物群落；曝氣機構，曝氣機構包括曝氣組件，曝氣組件與生物載體對應設置并深入生物載體內。本發明使用方便、反應效率高，氮磷元素回收率高，能夠有效地處理污水并實現氮磷資源的回收利用，減少資源的浪費。
權利要求書

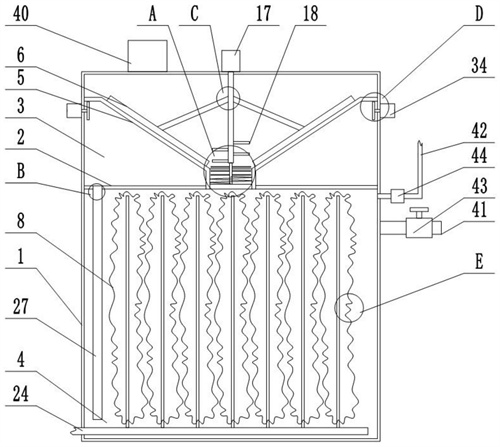

1.一種污水氮磷資源化處理設備，其特征在于，包括：處理箱(1)，所述處理箱(1)內腔通過隔離板(2)分成上下相對設置的處理腔(3)和反應腔(4)，所述處理腔(3)與所述反應腔(4)連通；處理機構，設置在處理腔(3)內，包括漏斗形設置的過濾網(5)，所述過濾網(5)上設置有用于處理過濾殘渣的清理刷(6)；粉碎機構，包括設置在所述過濾網(5)中心底端的粉碎筒(7)，所述粉碎筒(7)底端與所述反應腔(4)連通，所述粉碎筒(7)內轉動連接有粉碎組件，所述粉碎組件與所述清理刷(6)傳動連接；生物載體(8)，所述生物載體(8)漂浮在所述反應腔(4)內，所述生物載體(8)內接種有微生物群落；曝氣機構，所述曝氣機構包括曝氣組件，所述曝氣組件與所述生物載體(8)對應設置并深入所述生物載體(8)內。
2.根據權利要求1所述的污水氮磷資源化處理設備，其特征在于：所述生物載體(8)包括表層(9)，所述表層(9)套設在所述曝氣組件上，所述表層(9)與所述曝氣組件之間連接有若干附著體(10)，所述表層(9)與所述附著體(10)圍繞所述曝氣組件呈籠形設置。
3.根據權利要求2所述的污水氮磷資源化處理設備，其特征在于：所述表層(9)為改性玄武巖纖維編織成，所述附著體(10)為改性玄武巖纖維絞制成。
4.根據權利要求1所述的污水氮磷資源化處理設備，其特征在于：所述粉碎組件包括轉動連接在所述粉碎筒(7)底端的粉碎桿(11)，所述粉碎桿(11)的外壁頂端固接有若干粉碎刀片(12)；所述粉碎桿(11)的外壁下端固接有螺旋片(13)，所述螺旋片(13)位于所述粉碎刀片(12)的下方。
5.根據權利要求4所述的污水氮磷資源化處理設備，其特征在于：所述粉碎桿(11)的頂端固接有傳動桿(16)，所述傳動桿(16)的頂端伸出所述處理腔(3)并與安裝在所述處理箱(1)頂端的驅動電機(17)傳動連接，所述清理刷(6)與所述傳動桿(16)傳動連接。
6.根據權利要求5所述的污水氮磷資源化處理設備，其特征在于：所述傳動桿(16)縱向滑接有驅動套筒(19)，所述驅動套筒(19)的外壁固接有連接桿(20)，所述連接桿(20)遠離所述驅動套筒(19)的一端與所述清理刷(6)中部固接；所述傳動桿(16)上固接有兩個平行設置的支撐環(21)，所述支撐環(21)與所述驅動套筒(19)之間固接有若干第一彈簧(22)。
7.根據權利要求2所述的污水氮磷資源化處理設備，其特征在于：所述曝氣組件包括設置在所述反應腔(4)底端并與外界連通的曝氣管(24)，所述曝氣管(24)上固接并連通有若干分支管(25)，所述分支管(25)上固接有若干延伸管(26)，所述表層(9)固接在所述延伸管(26)的外壁，相鄰的所述延伸管(26)之間、所述延伸管(26)與所述表層(9)之間分別固接有若干所述附著體(10)。
8.根據權利要求1所述的污水氮磷資源化處理設備，其特征在于：所述隔離板(2)的底端固接有布水管(27)，所述布水管(27)底端延伸至所述反應腔(4)底端；所述布水管(27)位于所述處理腔(3)內的進口設置有隔離籠(28)；所述布水管(27)上開設有若干布水孔(29)，所述布水管(27)位于所述布水孔(29)上方的位置設置有單向組件。
9.根據權利要求8所述的污水氮磷資源化處理設備，其特征在于：所述單向組件包括固接在所述布水管(27)內腔的單向板(30)，所述單向板(30)位于所述布水孔(29)上方；所述單向板(30)上開設有若干過水孔(31)；所述單向板(30)的底端中心固接有固定扣(32)，所述固定扣(32)上固接有與所述單向板(30)對應設置的柔性阻隔板(33)，所述柔性阻隔板(33)的外邊緣與所述單向板(30)底端可拆卸連接。
10.根據權利要求1所述的污水氮磷資源化處理設備，其特征在于：所述處理箱(1)的外壁固定安裝有若干等間距設置的振動電機(34)，所述振動電機(34)的輸出端伸入所述處理腔(3)并傳動連接有振動凸輪(35)，所述振動凸輪(35)與所述過濾網(5)的底端抵接。
發明內容
為解決上述技術問題，本發明提出了一種污水氮磷資源化處理設備。
為實現上述目的，本發明提供了一種污水氮磷資源化處理設備，包括：
處理箱，所述處理箱內腔通過隔離板分成上下相對設置的處理腔和反應腔，所述處理腔與所述反應腔連通；
處理機構，設置在處理腔內，包括漏斗形設置的過濾網，所述過濾網上設置有用于處理過濾殘渣的清理刷；
粉碎機構，包括設置在所述過濾網中心底端的粉碎筒，所述粉碎筒底端與所述反應腔連通，所述粉碎筒內轉動連接有粉碎組件，所述粉碎組件與所述清理刷傳動連接；
生物載體，所述生物載體漂浮在所述反應腔內，所述生物載體內接種有微生物群落；
曝氣機構，所述曝氣機構包括曝氣組件，所述曝氣組件與所述生物載體對應設置并深入所述生物載體內。
優選的，所述生物載體包括表層，所述表層套設在所述曝氣組件上，所述表層與所述曝氣組件之間連接有若干附著體，所述表層與所述附著體圍繞所述曝氣組件呈籠形設置。
優選的，所述表層為改性玄武巖纖維編織成，所述附著體為改性玄武巖纖維絞制成。
優選的，所述粉碎組件包括轉動連接在所述粉碎筒底端的粉碎桿，所述粉碎桿的外壁頂端固接有若干粉碎刀片；所述粉碎桿的外壁下端固接有螺旋片，所述螺旋片位于所述粉碎刀片的下方。
優選的，所述粉碎桿的頂端固接有傳動桿，所述傳動桿的頂端伸出所述處理腔并與安裝在所述處理箱頂端的驅動電機傳動連接，所述清理刷與所述傳動桿傳動連接。
優選的，所述傳動桿縱向滑接有驅動套筒，所述驅動套筒的外壁固接有連接桿，所述連接桿遠離所述驅動套筒的一端與所述清理刷中部固接；所述傳動桿上固接有兩個平行設置的支撐環，所述支撐環與所述驅動套筒之間固接有若干第一彈簧。
優選的，所述曝氣組件包括設置在所述反應腔底端并與外界連通的曝氣管，所述曝氣管上固接并連通有若干分支管，所述分支管上固接有若干延伸管，所述表層固接在所述延伸管的外壁，相鄰的所述延伸管之間、所述延伸管與所述表層之間分別固接有若干所述附著體。
優選的，所述隔離板的底端固接有布水管，所述布水管底端延伸至所述反應腔底端；所述布水管位于所述處理腔內的進口設置有隔離籠；所述布水管上開設有若干布水孔，所述布水管位于所述布水孔上方的位置設置有單向組件。
優選的，所述單向組件包括固接在所述布水管內腔的單向板，所述單向板位于所述布水孔上方；所述單向板上開設有若干過水孔；所述單向板的底端中心固接有固定扣，所述固定扣上固接有與所述單向板對應設置的柔性阻隔板，所述柔性阻隔板的外邊緣與所述單向板底端可拆卸連接。
優選的，所述處理箱的外壁固定安裝有若干等間距設置的振動電機，所述振動電機的輸出端伸入所述處理腔并傳動連接有振動凸輪，所述振動凸輪與所述過濾網的底端抵接。
與現有技術相比，本發明具有如下優點和技術效果：本發明公開了一種用于污水中氮磷資源化的污水處理設備，使用時，將通過添加絮凝劑的污水攪拌后倒入處理箱的處理腔內，處理腔內的過濾網對污水進行過濾，過濾后的污水進入反應腔內，實現絮凝塊與污水的分離，防止造成堵塞和粘連；過濾網上清理刷環形滑動，將過濾出的殘渣掃入粉碎機構的粉碎筒內，被粉碎組件進行粉碎，同時將大塊的有機物進行粉碎處理，方便后續的反應，也能有效回收擦殘渣中的氮磷元素，減少浪費；粉碎后的殘渣進入反應腔內，落到生物載體上并粘結，同過濾后的污水一同反應，效率更高，氮磷元素的回收率更高；曝氣組件用于為生物載體內的微生物群落進行曝氣供氧，使得微生物群落能快速對污水和殘渣中的氮磷元素進行還原反應，然后進行回收；生物載體環繞包裹在曝氣組件的外壁，使得曝氣組件在曝氣時是從內向外進行的，防止曝氣時生物載體內部曝氣不足導致的生物載體內部的微生物群落供氧量不足，提高了微生物群落的反應效率，提高氮磷元素的回收利用率。
本發明使用方便、反應效率高，氮磷元素回收率高，能夠有效地處理污水并實現氮磷資源的回收利用，減少資源的浪費。
（發明人：王亮;趙仕霖;劉曉波;王世巖;劉暢;韓禎;杜彥良;劉偉;鞠瑞;朱蓓;李昆;張盼偉）
