公布日：2023.05.26
申請日：2023.03.28
分類號：C02F3/32(2023.01)I;C02F3/02(2023.01)I
摘要

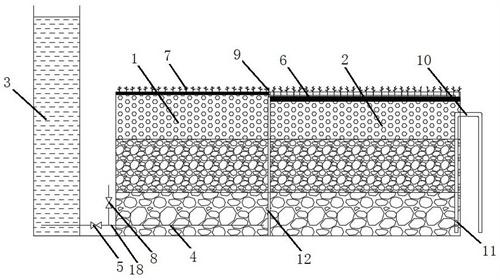

生活污水處理用人工濕地系統，包括位于池體內床體，在池體內設置有隔離墻，隔離墻將床體從進水到出水方向分割成床體A、床體B，布水支管從床體A的下部進入，在隔離墻的上部固定設置有沿左右水平方向的C型集水管，在C形集水管上沿寬度方向上固定連接有多根水平前后方向的布水溢流管，布水溢流管上開設有多個出水孔，床體B的上部沿左右方向固定設置有多個的槽體，槽體底面及周壁上開設有滲水孔，槽體之間具有間隙，槽體內的濾網之內具有土壤，槽體的高度低于布水溢流管，布水溢流管位于槽體的上方，在床體B的底部安裝有倒U形的虹吸排水管，虹吸排水管的頂端低于C型集水管，虹吸排水管的出口位于排水渠內。本發明脫氮效果好。
權利要求書
1.一種污水處理用人工濕地系統，包括池體、位于池體內床體，床體包括多層填料，多層填料自上而下由粒度依次變大，床體的上方具有土壤層，土壤層中種植有植物，床體的進水連接在布水總管上，布水總管上安裝有調節閥，布水總管上通過橫管連接有多根平行的布水支管，其特征在于：在池體內設置有隔離墻，隔離墻將床體從進水到出水方向分割成床體A、床體B，布水支管從床體A的下部進入，在隔離墻的上部固定設置有沿左右水平方向的C型集水管，C型集水管開口朝向床體A側，C型集水管開口上固定安裝有防止填料進入的濾網，在C形集水管上沿寬度方向固定連接有多根水平前后方向的布水溢流管，布水溢流管上開設有多個出水孔，床體B的上部沿左右方向固定設置有多個槽體，槽體底面及周壁上開設有滲水孔，在槽體底面及周壁上敷設有柔性濾網，槽體之間具有間隙，槽體內的濾網之內具有土壤，床體B上方的植物位于槽體內，槽體的高度低于布水溢流管，布水溢流管位于槽體的上方，在床體B的底部安裝有倒U形的虹吸排水管，虹吸排水管的頂端低于C型集水管，虹吸排水管的出口位于排水渠內。
2.根據權利要求1所述的一種污水處理用人工濕地系統，其特征在于：在床體B位于虹吸排水管頂端之下的填料中具有空腔體，所述的空腔體上具有空腔，空腔的口為縮口，空腔體的口朝下。
3.根據權利要求1所述的一種污水處理用人工濕地系統，其特征在于：所述的布水溢流管上的出水位于下部兩側，在布水溢流管外固定設置有開口管，開口管的開口向下，開口管內壁上固定連接有多個梳狀齒。
4.根據權利要求1所述的一種污水處理用人工濕地系統，其特征在于：所述的布水總管上連接有反沖管，在C形集水管端部固定連接有抽水管，反沖管、抽水管上均安裝有閥門。
5.根據權利要求1所述的一種污水處理用人工濕地系統，其特征在于：所述的床體A與床體B的長度比為1:1.2—2.5。
6.根據權利要求1所述的一種污水處理用人工濕地系統，其特征在于：所述的虹吸排水管至少為兩根，兩根虹吸排水管的頂端位于不同高度上。
7.根據權利要求1所述的一種污水處理用人工濕地系統，其特征在于：在虹吸排水管位于床體B中豎直管靠近下端的管壁上開設有多個孔，多個孔位于不同高度上。
8.一種污水處理用人工濕地系統的運行方法，采用權利要求1所述的生活污水處理用人工濕地系統，其特征在于：濕地系統運行時進水時，開啟布水總管上的調節閥，使待處理的水進入床體A內，當布水溢流管開始流水時，關閉調節閥，使水在床體A中停留3-4小時；然后開啟調節閥繼續進水，水通過布水溢流管、槽體進入床體B中，調節調節閥的大小使床體B中的虹吸排水管每隔3-6小時發生一次虹吸排水，排水時間在15-40min。
9.根據權利要求8所述的一種污水處理用人工濕地系統的運行方法，其特征在于：當床體A發生堵塞時，關閉調節閥，分別在反沖管和抽水管上連接水泵進行反沖洗，反沖洗水從反沖管進入、抽水管流出。
發明內容
本發明的目的在于克服目前的人工濕地中存在的上述問題，提供一種生活污水處理用人工濕地系統及其運行方法。
為實現本發明的目的，采用了下述的技術方案：生活污水處理用人工濕地系統，包括池體、位于池體內床體，床體包括多層填料，多層填料自上而下由粒度依次變大，床體的上方具有土壤層，土壤層中種植有植物，床體的進水連接在布水總管上，布水總管上安裝有調節閥，布水總管上通過橫管連接有多根平行的布水支管，在池體內設置有隔離墻，隔離墻將床體從進水到出水方向分割成床體A、床體B，布水支管從床體A的下部進入，在隔離墻的上部固定設置有沿左右水平方向的C型集水管，C型集水管開口朝向床體A側，C型集水管開口上固定安裝有防止填料進入的濾網，在C形集水管上沿寬度方向上固定連接有多根水平前后方向的布水溢流管，布水溢流管上開設有多個出水孔，床體B的上部沿左右方向固定設置有多個的槽體，槽體底面及周壁上開設有滲水孔，在槽體底面及周壁上敷設有柔性濾網，槽體之間具有間隙，槽體內的濾網之內具有土壤，床體B上方的植物位于槽體內，槽體的高度低于布水溢流管，布水溢流管位于槽體的上方，在床體B的底部安裝有倒U形的虹吸排水管，虹吸排水管的頂端低于C型集水管，虹吸排水管的出口位于排水渠內。
進一步的；在床體B位于虹吸排水管頂端之下的填料中具有空腔體，所述的空腔體上具有空腔，空腔的口為縮口，空腔體的口朝下。
進一步的；所述的布水溢流管上的出水位于下部兩側，在布水溢流管外固定設置有開口管，開口管的開口向下，開口管內壁上固定連接有多個梳狀齒。
進一步的；所述的布水總管上連接有反沖管，在C形集水管端部固定連接有抽水管，反沖管、抽水管上均安裝有閥門。
進一步的；所述的床體A與床體B的長度比為1:1.2—2.5。
進一步的；所述的虹吸排水管為多根，多根虹吸排水管的頂端位于至少兩個高度上。
進一步的；在虹吸排水管位于床體B中豎直管靠近下端的管壁上開設有多個孔，多個孔位于不同高度上。
生活污水處理用人工濕地系統的運行方法，采用上述的生活污水處理用人工濕地系統，濕地系統運行時進水時，開啟布水總管上的調節閥，使待處理的水進入床體A內，當布水溢流管開設流水時，關閉調節閥，使水在床體A中停留3-4小時；然后開啟調節閥繼續進水，水通過布水溢流管、槽體進入床體B中，調節調節閥的大小使床體B中的虹吸排水管每隔3-6小時發生一次虹吸排水，排水時間在15-40min。
進一步的；當床體A發生堵塞時，關閉調節閥，分別在反沖管和抽水管上連接水泵進行反沖洗，反沖洗水從反沖管進入、抽水管流出。
（發明人：鄧明利;王海鵬;李二崗;張浩偉;戶志軒;張榮榮;翟現鵬;田璐）
